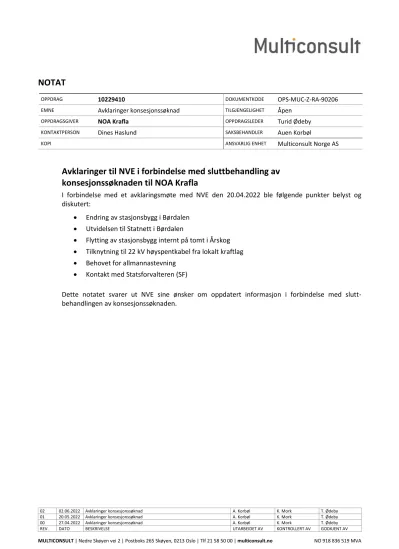

Avklaringer til NVE i forbindelse med sluttbehandling av konsesjonssøknaden til NOA Krafla NOTAT

(1)

02 02.06.2022 Avklaringer konsesjonssøknad A. Korbøl K. Mork T. Ødeby

REV. DATO BESKRIVELSE UTARBEIDET AV KONTROLLERT AV GODKJENT AV

NOTAT

OPPDRAG 10229410 DOKUMENTKODE OPS-MUC-Z-RA-90206

EMNE Avklaringer konsesjonssøknad TILGJENGELIGHET Åpen

OPPDRAGSGIVER NOA Krafla OPPDRAGSLEDER Turid Ødeby

KONTAKTPERSON Dines Haslund SAKSBEHANDLER Auen Korbøl

KOPI ANSVARLIG ENHET Multiconsult Norge AS

Avklaringer til NVE i forbindelse med sluttbehandling av konsesjonssøknaden til NOA Krafla

I forbindelse med et avklaringsmøte med NVE den 20.04.2022 ble følgende punkter belyst og diskutert:

• Endring av stasjonsbygg i Børdalen

• Utvidelsen til Statnett i Børdalen

• Flytting av stasjonsbygg internt på tomt i Årskog

• Tilknytning til 22 kV høyspentkabel fra lokalt kraftlag

• Behovet for allmannastevning

• Kontakt med Statsforvalteren (SF)

Dette notatet svarer ut NVE sine ønsker om oppdatert informasjon i forbindelse med slutt- behandlingen av konsesjonssøknaden.

(2)

1 Stasjonsbygget i Børdalen

Planendring

Det søkes om en noe endret plassering og utforming av stasjonsbygget. Prosjektet har modnet den tekniske løsningen for høyspentsystemet og leverandør er valgt. Dette resulterer i et endret design for stasjonen.

Nye illustrasjoner av stasjonsbygget i Børdalen ligger som vedlegg 1-2, merket «Børdalen_Oversikt 1 og 2» og «Børdalen_Plan».

Nytt fotavtrykk for bygget er ca. 8,5 daa. Dette inkluderer det flate, opparbeidete stasjonsområdet, men ikke skråninger, grøfter og skredvoll, se figur 1 og figur 2.

Figur 1. Tomteavtrykk for transformatorstasjonen i Børdalen som omsøkt (orange farge)

Figur 2. Endret tomteavtrykk for transformatorstasjonen i Børdalen (oransje farge).

Mulige konsekvenser for landskap og naturmangfold

Som vist på tegningene under har endringene for stasjonsbygget i Børdalen medført en ny vinkling av bygget og et noe endret fotavtrykk. Arealet som berøres endres fra ca. 6,9 til 8,5 daa. Bygget har

(3)

også blitt noe høyere enn tidligere omsøkt.

For tema landskap vil ikke den omsøkte endringen av stasjonsbygget endre vurderingen av samlet konsekvensgrad som følger søknaden. Endringen utgjør i seg selv en svært liten del av det samlede tiltaket på delstrekning 1 som ble vurdert til «noe negativ konsekvens» i konsekvensutredningen.

For tema naturmangfold ble det ikke registrert noen naturtyper eller spesielt interessante arter på tomteområdet i forbindelse med konsekvensutredningen. Store deler av området ligger i et plantefelt med gran. Med bakgrunn i kjent kunnskap vil ikke den nye endringen påvirke tidligere vurdering av naturmangfold for plasseringen av transformatorstasjonen eller for delstrekning 1.

2 Utvidelsen av Statnetts transformatorstasjon i Børdalen

Planendring

Endringene det søkes om består i en omlegging av bekk som blir berørt, omlegging av vei langs gjerde og etablering av en rasvoll for å sikre stasjonen og utvidelsen av denne (se figur 3). Det er gjennomført nye miljøundersøkelser i forbindelse med omleggingen av bekk, og det skal gjennomføres el-fiske i bekken i uke 19. Statsforvalteren i Vestland er informert om dette arbeidet.

Figur 3. Rødt skravert felt viser omsøkt areal for utvidelsen av bryterfelt, oransje strek viser omlegging av vei langs gjerdet til utvidelsen, mørkegrønn strek viser omlegging av bekk og lysegrønn strek viser skredvoll. Nytt berørt areal med lysegrønn skravur utgjør ca. 6,7 daa.

Grensesnittet og løsningen for tilkoblingen til Statnett i Børdalen er avklart med Statnett og alternativet med et nytt bryterfelt er valgt som løsning.

Nye illustrasjoner av utvidelsen til Statnett i Børdalen ligger som vedlegg 3 merket «Statnett_

Oversikt» og «Statnett_Plan».

Mulige konsekvenser for naturmangfold, landskap og kulturminner

Som vist på tegningene over vil utvidelsen medføre at noe nytt areal berøres og at en bekk må legges

(4)

om. Utvidelsen er omsøkt i den opprinnelige konsesjonssøknaden, men ikke i detalj slik den foreligger nå.

Ifølge NIBIOs karttjeneste, Kilden¹, består store deler av området hvor utvidelsen skal foregå av innmarksbeite egnet for oppdyrking til fulldyrka jord, og er registrert med noe verdi (verdiklasse 1).

Like nordøst for området med innmarksbeite er det registrert grunn og sterkt omdannet myr.

Nordvest for innmarksbeite er det registrert fulldyrka jord registrert med middels verdi (verdiklasse 2). Se figur 4. Så lenge det ikke foregår inngrep i myra, vil den ikke påvirkes som følge av den planlagte utvidelsen. Området med innmarksbeite vil forringes ved at deler av området må masseutskiftes ifm.

den planlagte utvidelsen.

Figur 4. Skjermbilde Hentet 08.05.22 fra Miljødirektoratets karttjeneste Naturbase, som viser registeringer i området ved og rundt Statnett-stasjonen i Børdalen. Kilde: Miljødirektoratet Naturbase.

1 NIBIO Kilden. Tilgjengelig fra: https://kilden.nibio.no/

(5)

Naturmangfold

Iht. Miljødirektoratets Naturbase² og Artsdatabanken³ foreligger det en observasjon av fiskeørn i Børdalen, datert 08.09.2019 (se figur 4). Fiskeørn er en rødlistet truet art vurdert som sårbar (VU), men den er også en streif-/trekkfugl på Vestlandet og ikke en hekkefugl. Denne observasjonen har derfor liten relevans for den planlagte utvidelsen. Utenom observasjonen av fiskeørn foreligger det ingen andre registeringer aktuell for Statnettutvidelsen i Naturbase eller Artsdatabanken.

Det ble gjennomført en kartlegging av hekkefugl og annet vilt i Børdalen våren 2021. Både planlagt stasjon for NOA Krafla, planlagte riggområder og planlagt utvidelse av Statnetts stasjon ble dekket av denne kartleggingen. I det aktuelle området ble det registrert bl.a. løvsanger, rødstrupe, gjerdesmett, kjøttmeis, blåmeis, bokfink, måltrost, rødvingetrost, svarttrost og gråtrost. Dette er vanlig fore-kommende arter i kulturlandskap og løvskog, som man finner i dette området. Langs denne delen av Storelva/Frølandselva ble det også registrert strandsnipe, men ikke vintererle eller fossekall. Ingen av disse artene hekker langs bekken som planlegges lagt om, til det er vannføringen i hekkesesongen altfor lav. Områdets potensial for sårbare arter (kongeørn, vandrefalk, hubro, etc.) vurderes som lite pga. nærheten til Statnetts stasjon og generelt mye ferdsel i tilknytning til den.

Området for den planlagte utvidelsen vurderes derfor å ha ubetydelig verdi for fugl og annet vilt.

Området langs planlagt rasvoll er befart, men ikke kartlagt i detalj, i forbindelse med konsekvensutredningen. Berggrunnen består av amfibolitt og er kategorisert med intermidært kalkinnhold av NGU. Ut ifra bilder fra området ser det ut til at vegetasjonen langs rasvollen domineres av

bjørkeskog (figur 5). Med utgangspunkt i vår kartlegging av tilsvarende områder på vestsiden av dalen vurderer vi potensialet for funn av naturtyper eller sjeldne arter som lite på arealet som blir berørt av ras-vollen.

Sitat fra konsekvensutredningen fra kartlegging av vestsiden av Børdalen:

«Dominans av storbregneskog og svak lågurtskog. Dels beitepreget. Blåtopp dominerer feltsjiktet de fleste steder, men også flekkvis mye ormetelg, hengeving, gullris, kystmaure, gjøksyre, hårfrytle, smyle, engkvein og strandrør. Ellers innslag strutseving, teiebær, trollurt, skogfiol, rød jonsokblom, revebjelle, kranskonvall, hengeaks, gulaks m.m.»

Det vil utføres en kartlegging av fremmede plantearter og rødlistede arter i vekstsesongen 2022.

Resultater fra kartleggingen vil foreligge høsten 2022.

2 Miljødirektoratets Naturbase. Tilgjengelig fra: https://www.miljodirektoratet.no/tjenester/naturbase/

3 Artsdatabanken. Tilgjengelig fra: https://artsdatabanken.no/

(6)

Figur 5. Statnett sitt anlegg sett mot nord. Traseen for rasvoll til høyre i bildet. Foto: Multiconsult.

Statnett sin stasjon ligger midt i dalføret i Børdalen med Storelvi rennende like forbi (se figur 4). Det går flere sidebekker ned til Storelvi, deriblant en sidebekk som renner like nord for stasjonsområdet (figur 6). Storelvi med sidebekker er en del av det vernede vassdraget 055/1 Frølandselvi.

Det er utført kartlegging av bunnforhold med tanke på muligheter for gyting og fiskevandring, samt vannkjemi i vannforekomstene som berøres av den planlagte utvidelsen. Det skal også utføres el- fiske før sommeren 2022. Resultatene fra undersøkelsene vil rapporteres høsten 2022, og danne grunnlag for videre detaljprosjektering av omlagt bekk. Foreløpige resultater fra utførte under- søkelser viser at anadrom fisk i Storelvi kan gå helt opp til Statnetts stasjon, og at anadrom fisk trolig kan gå et stykke opp i sidebekker (se figur 3). Foreløpige undersøkelser viser at det er mulig å prosjektere tiltak for å opprette god økologisk tilstand ved å prosjektere avbøtende tiltak som forbedrer gyteforholdene i omlagt bekk og i Storelvi.

(7)

Figur 6. Bilde som viser bekkeløp som vil bli påvirket av utvidelse. Flere av disse løpene er påvirket av menneskelig aktivitet i dag. Kartutsnitt viser hvor bildet er tatt, retning merket med rød pil. Foto: Multiconsult.

Utfylling av sprengsteinmasser ifm. planlagt utvidelse medfører risiko for økt belastning av resipient (nitrogen og partikler). Det vil derfor trolig bli behov for overvåkning av resipient de første 1-3 år etter at anlegget er satt i drift, samt også for å undersøke om prosjekterte tiltak for gyteforhold og fiskevandring fungerer som tiltenkt.

Med bakgrunn i kjent kunnskap vil ikke den nye utvidelsen påvirke tidligere vurdering av naturmangfold for delstrekning 1.

Landskap

For tema landskap er det vurdert at den omsøkte utvidelsen av Statnett sitt anlegg i Børdalen vil medføre mindre endringer av dagens situasjon, og at den ikke endrer vurderingen av samlet konsekvensgrad som følger søknaden.

Utvidelsen legges som en forlengelse av Samnanger transformatorstasjon sitt område mot nordøst.

Den legges på samme nivå som dagens anlegg og vil få en fyllingskråning på opptil 6 meter mot nord og vest. Fyllingen vil være synlige fra Høysetevegen og ligger relativt tett på Storelva/Frølandselva.

Utvidelsen medfører også omlegging av en adkomstveg og et bekkefar samt etablering av en skredvoll langs nordøstsiden av området. Vegen legges i foten av utvidelsen og vil være underordnet selve tomten, mens øvre del av bekkeomleggingen og vollen legges i urørt terreng der deler vil kunne sees fra Høysetevegen.

Endringene utgjør i seg selv en liten del av det samlede tiltaket på delstrekning 1 som ble vurdert til

«noe negativ konsekvens» for tema landskap i konsekvensutredningen.

Kulturminner

Det er registrert to kulturminner like nordøst for Statnettområdet, der den ene er meldepliktig ruin ifølge kulturminnedatabasen Askeladden (se figur 4). Registreringene vil ikke komme i konflikt med den planlagte utvidelsen, men kommunen må allikevel informeres om de planlagte arbeider i nærheten av registreringen.

(8)

3 Stasjonsbygget på Årskog.

Planendring

Det søkes om en noe endret plassering og utforming av stasjonsbygg. Prosjektet har modnet den tekniske løsningen for høyspentsystemet og leverandør er valgt. Dette resulterer i et endret design for stasjonen.

Nye illustrasjoner av stasjonsbygget på Årskog ligger som vedlegg 4 – 6, merket «Årskog_Oversikt 1, 2 og 3» og «Årskog_Plan».

Nytt fotavtrykk på bygget er ca. 20 daa. Dette inkluderer det flate stasjonsområdet, men ikke skråninger og grøfter, jf. figur 7 og figur 8.

Figur 7. Omsøkt fotavtrykk på stasjonsbygg i Årskog merket med gult farge.

Figur 8. Oppdatert fotavtrykk på stasjonsbygg i Årskog merket med gult farge. Stasjonen er flyttet opp på en eksisterende opparbeidet tomt samtidig som deler av omsøkte plassering skal fylles ut og benyttes.

(9)

Som vist på tegningene over har endringene for stasjonsbygget på Årskog medført et endret fotavtrykk. Arealet som berøres endres fra ca. 9,2 til 20 daa, men alt ligger inne på et regulert industriområde. Bygget er nå plassert delvis på en opparbeidet industritomt noe som har medført at tidligere omsøkte masseuttak er betydelig endret. Som omsøkt var det planlagt et uttak av ca.

117 000 m³ stein mot ca. 26 000 m³ etter omsøkt endring.

For tema landskap vil ikke den omsøkte endringen av stasjonsbygget endre vurderingen av samlet konsekvensgrad som følger den opprinnelige søknaden. Konsekvensene for landskap ble vurdert som små for tiltakene i Fitjar i konsekvensutredningen.

For tema naturmangfold ble det ikke registrert noen naturtyper eller spesielt interessante arter på tomteområdet i forbindelse med konsekvensutredningen. Med bakgrunn i kjent kunnskap vil ikke den nye endringen påvirke tidligere vurdering av konsekvens for naturmangfold.

4 Tilknytning til 22 kV høyspentkabel, Årskog og Børdalen

NOA Krafla redegjør her for teknisk løsning for lokal forsyning til stasjonstrafo fra Fagne og BKK sitt 22 kV nett.

Årskog

Årskog kompenseringsstasjon trenger en redundansforsyning fra lokalt distribusjonsnett hvis primærforsyning fra 22kV åk-vikling på 145 kV reaktor skulle svikte. På grunn av behov for inntil 2000 kVA på lavspentforsyning så må en 22 kV kabel legges helt fram til stasjonstransformator inne i stasjonsbyggetm da det vil bli mange kabler med store tap ved å skulle føre fram 2000 kVA på 230 V spenningsnivå. Fagne ønsker seg et avregningspunkt som grensesnitt mellom NOA Krafla og netteier i en nettkiosk som plasseres utenfor stasjonsgjerde. Det vil si at NOA Krafla vil eie og drifte en 22 kV kabel fra Fagnes nettstasjon og inn i 22 kV switchgear i stasjonen. Den tekniske løsningen er skissert i figur 1.

Slik Multiconsult forstår situasjon så må det da søkes særskilt om anleggskonsesjon for en 22 kV kabel fra Fagnes nettkiosk og fram til 22 kV switchgear inne i stasjonen. Derfor søkes det med dette om konsesjon i medhold av Energilovens § 3-1 til etablering av dette anlegget.

Børdalen

Samme konfigurasjon er også tenkt for Børdalen transformatorstasjon med BKK som netteier. Se skisse av stasjon under (figur 10).

For enlinjeskjema, se vedlegg 7-9.

(10)

Figur 9. Utsnitt som viser Årskog kompenseringsstasjon

(11)

Figur 10. Utsnitt som viser Børdalen transformatorstasjon.

Som vist på tegningene over vil kabelføringene for tilknytning til 22 kV høyspentkabel på Årskog og i Børdalen ligge innenfor areal som tidligere er vurdert i forbindelse med konsekvensutredningen for NOA Krafla. Det skal settes opp en trafokiosk og graves ned en kabel inn til et bryterrom i stasjonene.

Årskog

For tema landskap vil ikke den omsøkte tilknytningen endre vurderingen av samlet konsekvensgrad som følger den opprinnelige søknaden. Konsekvensene for landskap ble vurdert som små for tiltakene i Fitjar i konsekvensutredningen.

For tema naturmangfold ble det ikke registrert noen naturtyper eller arter på tomteområdet i forbindelse med konsekvensutredningen. Med bakgrunn i kjent kunnskap vil ikke tilknytningen påvirke tidligere vurdering av konsekvens for naturmangfold.

Børdalen

For tema landskap vil ikke den omsøkte tilknytningen endre vurderingen av samlet konsekvensgrad som følger søknaden. Endringen utgjør i seg selv en svært liten del av det samlede tiltaket på delstrekning 1 som ble vurdert til «noe negativ konsekvens» i konsekvensutredningen.

For tema naturmangfold ble det ikke registrert noen naturtyper eller spesielt interessante arter på tomteområdet i forbindelse med konsekvensutredningen. Store deler av området ligger i et

(12)

plantefelt med gran. Med bakgrunn i kjent kunnskap vil ikke tilknytningen påvirke tidligere vurdering av naturmangfold for delstrekning 1.

5 Allmannastevning

Det ble tidlig i prosjektfasen gjennomført en kartlegging av berørte grunneiere i forbindelse med stasjonsplasseringer og fremføring av jord- og luftkabel. De fleste grunneierne er personlig kontaktet gjennom grunneiermøter og i brevs form. En eiendom fremstår som ikke matrikulert, hvor det i teorien kan oppstå problemstillinger knyttet til eierskap til arealene (se figur 11). NOA Krafla er i kontakt og god dialog med dette sameiet. Dette medfører at NOA Krafla fortsatt ønsker å søke om allmannastevning.

Figur 11. Kart som viser uavklarte eiendomsforhold.

(13)

6 Kontakt med Statsforvalteren (SF)

Vi legger ved referat fra et innledende avklaringsmøte med SF avholdt 8. februar 2022 (vedlegg 10).

Planen videre er å sende infobrev til SF med oppdaterte planlagte inngrep i anleggsfasen (frem til grunnlinje) for at SF kan vurdere endelig liste med søknader de ønsker fra oss. Når brevet skal sendes ut, avhenger av status i prosjekteringen. En del prosjektering er ikke avsluttet per nå, men målet er å få ut brevet i løpet av mai. Brevet omfatter også utvidelsen til Statnett og planlagt omlegging av bekk. Samme type brev skulle sendes til Miljødirektoratet (forurensningsmyndighet fra grunnlinje og ut), men det pågår avklaring med kunden om de tar seg av disse søknadene selv.

Statsforvalteren ble informert om gjennomførte miljøundersøkelser og planlagte miljøundersøkelser i møte 8.2.2022.

I forbindelse med omlegging av bekk i Børdalen er Samnanger Jeger og fiskeforening kontaktet i forbindelse med gjennomførte feltundersøkelser. Prosjektet vil holde kontakt med foreningen i det videre arbeidet med MTA-planen.
