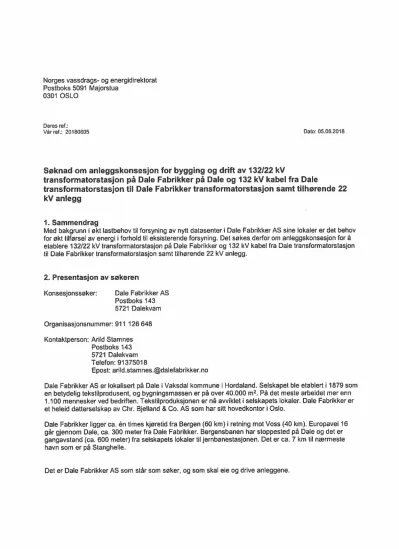

transformatorstasjon til Dale Fabrikker transformatorstasjon samt tilhørende 22 kV anlegg

(1)

Deres ref.:

Var

ref.: 20 180605 Dato : 05.06.20 18

Søknad om anleggskonsesjon for bygging og drift av 132/22 kV

transformatorstasjon på Dale Fabrikker på Dale og 132 kV kabel fra Dale

transformatorstasjon til Dale Fabrikker transformatorstasjon samt tilhørende 22 kV anlegg

1. Samme ndrag

Med bakgrunn i økt lastbehov til forsyning av nytt datasenter i Dale Fabrikker AS sine lokaler er det behov for økt tilførsel av energi i forhold til eksisterende forsyning. Det søkes derfor om anleggskonsesj on for

a

etablere132/22kV transformatorstasj on på Dale Fabrikker og132kV kabel fra Dale transformatorstasjon tilDale Fabrikker transformatorstasjon samt tilhørende22kV anlegg.

2. Presentasjon av søkeren

Kon sesjon ssaker: Dale Fabrikker AS Postboks 143 5721Dalekvam Organis asjonsnu mm er:911 126 648 Kontaktperson: Arild Stamnes

Postboks143 5721Dalekvam Telefon:91375018

Epo st: arild .stamne s.@dalefabri kk er.no

Dale Fabrikker AS er lokalisert på Dale i Vaksdal kommune i Hordaland. Selskapet ble etablert i1879som en betydelig tekstilprodusent, og bygningsmassen er på over 40.000 m?.Padet meste arbeidet mer enn 1.100mennesker ved bedriften. Tekstilproduksj onen er nå avviklet i selskapets lokaler. Dale Fabrikker er et heleid datterselskap av Chr. Bjelland & Co. AS som har sitt hovedkontor i Oslo.

Dale Fabrikker ligger ca. en times kjøretid fra Bergen(60km)iretning mot Voss(40km). Europavei16 går gjennom Dale, ca.300meter fra Dale Fabrikker. Bergensbanen har stoppested på Dale og det er gangavstand {ca.600meter) fra selskapets lokaler til j ernbanestasjonen. Det er ca. 7km til nærmeste havn som er på Stanghelle.

Det er Dale Fabrikker AS som står som søker, og som skal eie og drive anleggene.

(2)

3. Søknader og formelle f orhold

3.1.Søknadom konsesj on for bygging og drift

Dale Fabrikker AS søkerihenholdtil energiloven av 29.06.1990 §3-1 om konsesjon for bygging og drift av Dale Fabrikker transformatorstasjon og 132 kV kabel fra Dale transformatorstasj on til Dale Fabrikker transformatorstasjon samt tilhørende 22 kV anlegg med følgende elektriske anlegg:

Alternativ 1 :

• 2 stk. 132/22 kV transformatorer, hver med nominell ytelse 55 MVA.

• 132 kV utendørsanlegg med 2 stk. felt og tilkobling av 132 kV kabel.

• Nødvendig tilhørende høyspennings apparatanlegg.

• 1 stk. 132 kV kabel med 1 stk. reserveleder.

• 2 stk. a 4 sett 22 kV kabler mellom 132/22 kV transformatorer 0g 22 kV koblingsanlegg.

• 22 kV kobling sanlegg med 63 stk. felt.

• 22 kV kabeltilkobling mellom 22 kV koblingsanlegg 0g 22/0,4 kV fordelingstransformatorer.

• 53 stk. 22/0,4 kV fordelingstransformatorer.

• 2 stk. 22 kV kabler a 2 sett mellom 22 kV koblingsanlegg og semifilter.

• 2 stk. 22 kV semifilter dimensj onert for 12 MVAr.

• Nødvendig lavspennings apparatanlegg.

Alternativ 2:

• 2 stk. 132/22 kV transformatorer, hver med nominell ytelse 55 MVA.

• 132 kV utendorsanlegg med 2 stk. felt og tilkobling av 132 kV kabel.

• Nødvendig tilhorende hoyspenning s apparatanlegg.

• 2 stk. a 4 sett 22 kV kabler mellom 132/22 kV transformatorer 0g 22 kV kobling sanlegg.

• 22 kV koblingsanlegg med 76 stk. felt.

• 22 kV kabeltilkobling mellom 22 kV koblingsanlegg 0g 22/0,4 kV fordelingstransformatorer.

• 66 stk. 16/0,4 kV fordelingstransformatorer.

• 2 stk. 22 kV kabler a 2 sett mellom 22 kV kobling sanlegg og semifilter.

• 2 stk. 22 kV semifilter dimensjonert for 12 MVAr.

• Nødvendig lavspennings apparatanlegg.

Det er herved vist to alternativ for utbygging da det pr dags dato ikke er besluttet om det skal benyttes 2000 kV eller 1600 kV fordelingstransformatorer. Dette er orientert om muntlig på telefon om 04.06.18 og avtalt at når beslutning foreligger blir denne sendt inn skriftlig til NVE. Begge alternativene er gjennom analyser vurdert som likeverdige med tanke på spenningsforhold, overforingstap og behov for reaktiv kompensering.

Dale Fabrikker har gjeldene konsesjon på et eksiterende 22 kV anlegg. Det omsokte tiltaket berører ikke eksisterende anlegg.

Kart som viser lokaliteten følger som vedlegg nr. 1.

3.2. Andre nødvendige tillatelser og rett igheter

Energiloven

Dale Fabrikker transformatorstasjon skal forsynes fra Dale transformatorstasjon, som eies og drives av BKK Nett AS, via omsøkt 132 kV kabel. BKK Nett er informert om tiltaket, og det er god dialog mellom Dale Fabrikker og BKK Nett. BKK Nett søker parallelt konsesjon på avgangsfeltet som 132 kV kabelen skal tilknyttes.

Plan- og bygningsloven

Plan og bygningsloven

S

1-3 fastslar at loven ikke gjelder for anlegg for overføring eller omforming av elektrisk energi med tilhørende elektrisk utrustning og bygningstekniske konstruksjoner som nevnti energiloven§3-1 tredje ledd, med unntak av kapittel 14 om konsekvensutredning av tiltak og planer etter annet lovverk og kapittel 2 om kartgrunnlag og stedfestet informasjon.

(3)

Plan- og bygningsloven § 14 stiller kravtilkonsekvensutredning for store kraftledningsprosjekter. Det omsakte tiltaket er ikke av et slikt omfang at det utløser krav om konsekvensutredning.

Lov om kulturminner

Kulturminnelovens § 9 om undersøkelsesplikt gjelder ved planlegging av offentlige og større private tiltak, og evt. påvirkning som tiltaket vil ha på automatisk fredete kulturminner.

Det er ikke kjent at det foreligger kulturminnedokumentasjon for den aktuelle strekningen, og database viser ikke fredete kulturminner i omradet (milj s tatus.no ) Traseen ligger i etablert veg i boligområde, og i område med eldre industribebyggelse. T iltaket kommer ikke i konflikt med kj ente registrerte automatisk fredete kulturminner. Eventuelle nærmere undersøkelser iht. kulturminneloven §9 avklares med kulturminnemyndighetene i fylket i god tid før anleggsstart.

Vegloven

Veglova § 32 sier at elektrisk eller annen kraftledning m. m. ikke uten særlig tillatelse kan krysse vei eller legges nærmere offentlig vei enn 3 meter fra veikant. Det er også forbudt uten tillatelse fra veimyndighet a grave, sprenge o .I.på eiendomsområde til offentlig vei, jf . § 57. Det vil bli søkt eiere og veimyndighet om tillatelse tilnærføring og kryssing av eksisterende veg og infrastruktur i^bakken.

3.3. Fremdriftsplan

Styrende elementer i f remdriftsplanen vil være varighet av konsesjonsbehandlingen, samt leveringstid på hovedkomponenter.

a

A ktlvitet er ett eratkons esj on

er gitt -·

_Forventet

'

- -" i - ^. ^a. ^hi tidsbruk ^I

Detailorosl ekterlng/ kontrakter/ a runn- oa rett lahetserverv 3 mnd.

Grunn- og betongarbelder 2 mnd.

Montasie 6 mnd.

Prøvlna oa ldrltsettelse 0,5 mnd.

Figur 1. Tabell som viser estimert fremdriftsplan for tiltak.

4. Utførte forarbeider

4.1. Kontakt med grunneiere

Det er tre grunneiere langs traseen; BKK Nett AS, Dale Fabrikker AS og Vaksdal kommune. Ingen private grunneiere berøres direkte. Det har vært kontakt i form av møter og avklaringer mellom eierne i prosessen med søknaden.

4.2. Kont akt med offentlige myndigheter

Primær offentlig myndighet er Vaksdal kommune, som er en av grunneierne. Traseen ligger i kommunal veg, og det er vegansvarlig Svein Ove Hesjedal i kommunen som er kontaktperson. Han har gitt

informasjon om veg og VA langs traseen, jf . kap . 7.3. Med grunnlagitraseens lokalisering er det ut over dette kun Hordaland fylkeskommune som kontaktes, jf . omtale av kulturminneloven.

4.3 Beskrivelse av v urderte, men Ikke omsøkte plasseringer av transformatorstasj on og trase for kabel

Omsøkt trase er vist på illustrasjon under t. v. Den er ca. 900 m fra eksisterende trafoer i sør til planlagt lokalisering av nye trafoer i nord. Det har i tillegg til omsøkt trase vært vurdert en strekning langs østsiden av elven, på utsiden av boligområdet i Nedre Eikhaugen, jf . illustrasj on nede t. h. Alternativet er ikke videref ørt pga nærhet til elven og den gjennomførte sikringen av elven med skråsatte bredder langs bebyggelsen på denne siden.

(4)

5. Begrunnelse for tiltaket, tekniske og økonomiske vurderinger

5.1. Kort begrunnelse

Det omsoaktetilta ketkommer som følge av etablering av datasenter i Dale Fabrikker sine lokaler.

Bygningsmessige og infrastrukturene forhold gjør lokaliseringen meget velegnet som datasenter.

5.2. Investeringskostnader

Investeringskostnader angis i tabell nedenfor.

Kostnader Kostnader mill. nors ke mlll: nors ke Spes ifikasj on kostnader kroner kroner

Alternativ1 Al te rnativ 2

Prosjekterina 4 4

Montasie 132 oa 22 kV anleaa oa arunn oa betona 123 128

Total 127 132

Figur 2. Tabell som angir investeringskostnader for etablering av alternativ 1og2.

Kostnadene er angitt med en usikkerhet pli +/- 25%..

5.3 Lønnsomhetsvurdering

BKK Nett har opplyst om at eksisterende 22 kV forsyning til Dale Fabrikker ikke har mer tilgjengelig kapasitet, og ved et lastbehov pa 100 MW må det forsynes

p

132 kV. Det er derfor ikke utført noen lønnsomhetsvurdering da det ikke eksisterer noen andre reell alternativ til forsyning av økt lastbehov i Dale Fabrikker. Grunnlag for at der er 2 alternativ er at investeringskostnad pa lavspentdistribu sjon internt i lokalene er i sluttfasen, og disse investeringskostnadene danner grunnlag for det mest økonomiske alternativet totalt sett.

(5)

6. Beskrivelse av det som skal bygges

6.1. Elektriske komponenter

Transformatorstasjonen inkludert 132 kV kabel bygges ut med f ølgende elektriske komponenter:

Alternativ 1

• 2 stk. 132/22 kV transformator med ytelse 55 MVA.

• 132 kV utendørsanlegg med enkel samleskinne og 2 stk. transformatorfelt samt tilkobling av 132 kV kabel.

• Komplett kontrollanlegg med betjening av bade 22 kV og 132 kV anlegg.

• 2 stk . 22 kV kabler a 4 sett.

• 22 kV koblingsanlegg med enkel samleskinne med 63 stk. felt.

• 53 stk. 22 kV kabler mellom 22 kV koblingsanlegg 0g 22/0,4 kV fordelingstransformatorer.

• 53 stk. 22/0,4 kV fordelingstransformatorer .

• 2 stk. 22 kV kabler a 2 sett mellom 22 kV koblin gsanle gg og semifilter.

• 2 stk. 22 kV semifilter dimensj onert for 12 MVAr.

Alternativ 2

• 2 stk. 132/22 kV transformator med ytelse 55 MVA.

• 132 kV utendørsanlegg med enkel samleskinne og 2 stk. transformatorfelt samt tilkobling av 132 kV kabel.

• Komplett kontrollanlegg med betjening av både 22 kV og 132 kV anl egg.

• 2 stk. 22 kV kabler a 4 sett.

• 22 kV koblingsanlegg med enkel samleskinne med 76 stk. felt.

• 66 stk . 22 kV kabler mellom 22 kV koblingsanlegg og 22/0 ,4 kV fordelingstransformatorer.

• 66 stk . 22/0,4 kV fordelingstransformatorer.

• 2 stk. 22 kV kabler a 2 sett mellom 22 kV koblingsanlegg og semifilter.

• 2 stk. 22 kV semifilter dimensjonert for 12 MVAr.

(6)

6.2. T ran sformatore r

For transformatorene angis f ølgende data:

Type 3-fase to-vikl in gs oljeisolert regulertransformator

Merkefrekvens 50 Hz

Høyeste sys te mspenning primaer s ide (132 kV ) 145 kV Høyeste systemspenning sekundærside (22 kV ) 24 kV

Merk eytelse 55 MVA

T ransformatorene plasseres på gruber. Det er lagt til g runn klassisk utform ing av oljeoppsamlingskumm er for

a

samle opp olje.

A lternativ 1 :

Type 3-fase to-viklin gs oljeisolert regulertransform ator

Merkefrekvens 50 Hz

Hoyeste systems pennin g primaer si d e (22 kV ) 24 kV Høyeste sys temspenning sekundersi d e (0, 4 kV) 0,4 kV

Merkeytelse 2000 kVA

Alternativ 2 :

T ype 3-fase to-vikl in gs oljeis olert regulertransformator

Merkefrekvens 50 Hz

Høyeste systemspenning primaerside (22 kV ) 24 kV

Høyeste systemspenning sekundæ rs ide (0,4 kV ) 0, 4 kV

Merkeytelse 1600 kVA

T ransformatorene plasseres ibran nceller med oljeoppsamlingskar i bygget med 3 stk. transformatorer i hver celle.

6.3. Kabel

For 132 kV kabelen angis f ølge nde data :

Type TSLF 4x 1x630 mm

Nom inell spenning 132 kV

Merkeytelse 100 MVA

(7)

For 22 kV kablene mellom 132/22 kV transformatorer og 22 kV koblingsanlegg angis følgende data:

T ype T SLF 4x3x1x630 mm ?

Nominell spenning 24 kV

Merkeytelse 55 MVA

For 22 kV kablene mellom 22 kV koblingsanlegg og 22/0,4 kV fordelingstransformatorer angis følgende data:

Type TSLI 3x1x95 mm?

Merkeytelse 2 MVA

For 22 kV kablene mellom 22 kV koblingsanlegg og semifilter angis f ølgende data:

Type T SLF 2x3x1x400 mm ?

Merkeytelse 12 MVA

6.4. Semifilter

Semifiltrene blir en stjernekobling av reaktor og kondensatorbatteri. Kondensatorbatteriet blir 12MVAr, men øvrige data må bestemmes i samarbeid med leverandør. Semifiltrene plasseres utendørs på en betongplate i nærheten av 132 kV utendørsanlegget.

6.5. Kabeltrase

Traseen starter f ra eksisterende trafoanlegg utenfor Dale kraftstasjon og krysser et uteareal og lagerområde f ør den kommer ut i Sandlivegen langs Daleelva og følger denne nordøstover til der

San dlivegen krysser i bro over elven. Herfra går traseen videre nordøstover i Nedre Eikhaugen, der første strekning har kontorbygg og lager langs sidene og deretter boliger på begge sider. Lenger nord er det kun boliger pa ostsiden,da vegen her ig en ligger ne rmere elven. Traseen gar sa i en krapp sving

nordvestover i den lokale broen over elven og så nordover på andre siden mot bygningene til Dale Fabrikker AS. Langs bygningsmassen går traseen nordøst og østover mellom byggene og elven, der den ender i nytt trafoanlegg med fordeling langs og inn til selve byggene.

6.6. Bygning

Det skal ikke oppf øres ny bygning i forbindelse med søknaden; kun bygges trafoer utvendig og gjøres innvendige endringer i eksisterende bygg. Bygningsmassen til Dale Fabrikker AS ligger nord for Daleelva, der en større del av byggene ligger mellom elven og Dale sentrum. Østlig del av fabrikkanlegget strekker seg langs elven mot et eksisterende boligområde øst i dalen. Anlegget består av en rekke bygg for ulike formål og fra forskjellige perioder, og framstår som en stor, sammenbygget og helhetlig, men samtidig variert bygningsmasse.

(8)

Over: Bygningsmassen med vist lokalisering av planlagte t rafoer (Kartkilde: 1881)

T.h.Planlagt utvendig

arrangement fo r trafoer, plan øverst, oppriss nederst.

Omfang LxBxH

=

ca 36x8x9,5 m

.,

u er t%

6.7.Tomten

Selve tomten eller arealet der kabeltr aseen ender opp i nytt trafoan1egg, ligger langs byggenes sørside mot elven. Her ligger i dag tanker og div. eldre rør og kabler. Foto t. h. viser dagens situasj on der nytt anlegg og kabler skal etableres, fra vest øverst og nedover mot øst.

Det vises til vedlegg 3 .

(9)

(10)

(11)

• En kortere strekning av kabeltraseen langs vestsiden av elven er

utsatt

for 10-arsflom, like f ar traseen svinger av østover og inn mot fabrikkbyggene. Evt. risiko kan unngås ved at kabel legges på motsatt side av vegen på hele strekningen mellom broen og byggene.

• Sone benevnt so m lavpunkt i forhold til risiko for 100-arsflom. Sonen omfatter strekningen av Nedre Eikhaugen der det er boliger på begge sider. Med den nevnte elvesikringen vurderes ikke dette til a vaere en stor risiko.

• Skredhendelse, uspesifisert løsmasseskred i elven mellom Dale Fabrikker AS sine bygg og broen, uten at dette er beskrevet nærmere. Vurderes ikke som relevant pga etablert sikring.

• Nesten hele kabelstrekningen er vist som aktsomhetsomrade som kan nås av steinsprang. For kabel i grunn langs veg regnes ikke dette som en risiko sammenlignet med kraftstasj onen og trafoomradet i sør, som ligger i tilsvarende sone.

• Jord- og flomskred er vist som potensielt skredfare fra utbygd dalføre i øst, ned mot østlig del av bygningsmassen til Dale Fabrikker AS og ut i elven. Dette er ikke beskrevet nærmere; f . eks.

hvorvidt et skred evt. kan påvirke videre vannføring nedover. Ut fra at elven er regulert og sikret, vurderes likevel ikke dette som sannsynlig risiko.

Evt. feil på framtidig kabel i grunnen tar lenger tid a reparere enn luftstrekk. Flere nettselskap har beredskapsmateriell til kabelanlegg som kan redusere reparasj onstiden ved feil på kabel.

For øvrig ligger Dale i et område som er litt under midten på skalaen i forhold til sårbarhet for klimaendringer, dvs middels mot lav sårbarhet.

Det er opplyst fra kommunen at det er innslag med sj ikt av leire i grunnen i området.

7.

Virkninger for miljø, naturressurser og samfunn 7.1. Arealbruk

Arealets beskaffenhet

Arealet der kabeltraseen skal gå, består av hardel grae flater med sideareal. Området ved Dale kraftstasjon består av en stor gruset plass utenfor trafoanlegget der ny trase starter. Resten av

strekningen er asfaltert veg og grøftekanter. På broen over elven skal kabelen gå i kabelbro under eller på siden av selve broen. Ved Dale fabrikker er det i dag vegetasj on mellom bygg og elven, og der er en enkel tilkomstveg fram til der nye trafoer skal stå.

Planstatus

Kommuneplanens arealdel:

Områdene langs traseen er i gjeldende kommuneplans arealdel (KPA) avsatt til industri i sør og nord og boliger på strekningen mellom disse.

Reguleringsplaner:

Det er vist regulert areal langs den omsøkte traseen på to steder. Det gjelder en strekning av Sandlivegen og Nedre Eikhaugenisør, inkludert fire tomannsboliger ved begynnelsen av Nedre Eikhaugen. I nord er det et regulert område vest for Dale Fabrikker AS. T iltaket påvirker ikke disse planene.

(12)

7.2. Beb yggelse og bomiljø

Boligområdet som kabeltraseen går gjennom via vegen, er et etablert bom iljø med eneboliger og innslag av tomannsboliger, på egne tom ter med hager . Ut over anleggsperioden med legging av kabel vil ikke tiltaket påv irke bom ilj øet negativt i ettertid. Det blir lagt til rette for at kabeltraseen ikke kom mer l konflikt med bebyggelsen.

Det er i milj ostatus.no vist radonaktsomhet i kategorien moderat til lav for sørlig del av boligom rådet og kategorien usikker for nordlig del. Ny kabel påvirker ikke disse forholdene. Det er opplyst fra søker at det ikke er forurensede masser i grunnen på strekningen eller ved tomten for nye trafoer.

Magnetfelt

Ihenhold til mynd ighetenes gjeldende forvaltningsstrategi skal det vurderes om det skal gjøres magnetfeltreduserende tiltak de rsom magnetfeltverdien i bolighus beregnes tila overstige 0, 4

T

(m ikroTesla). Magnetfeltet øker proporsjonalt med strømmen i den strømførende kom ponent, og er uav hengig av komponentens spennings nivå . Strømstyrken, og dermed magnetfeltet, vil variere gjennom

deagnetog

aret.

Beregninger utført på 132 kV kabelen til viser at magnetfeltet vil være under utredningsgrensen pa

0,4

mikro Tes la ved 7,5 m f ra senter kabelgrøft . Det er foretatt enkel av stands måling for boliger på begge sider av traseen i Nedre Eikhaugen. Det er på det korteste målt ca. 7,5mmellom ytterhj orne hus og senter vei.

De fleste boligene er skråstilt i f orhold til veien, og for disse vil reste n av bygningene ligger lenger bort fra veien. Dette gjelder ikke for adressene Nedre Eikhaugen 4,8 og 12, som ligger parallelt med vegbanen.

Her ligger hele fasaden mot ve i i grenseland for de nne avstande n. På grunnlag av dette, vil ingen bolighus ligge innenfor denne avstanden , under f orutsetning av at:

• senter kabelgrøft legges i senter vei på strekningen Nedre Eikhaugen nr. 3til15A

• senter kabelgrøft legges langs nordvestsiden av vegen på strekningen Nedre Eikhaugen nr. 4 - 12 (Målegrunnlag: kart188 1)

Ved transformatorstasjoner vil normalt feltene fra ledningene inn til og ut fra stasjonen gi det største bidraget til feltene , altså ikke transformatorene . For 132 kV ledning er vil utredningsnivået pa 0,4 m ikroT esla normalt overstiges innenfor 30-40 meter. Det s kal ikke være ledning inn til eller ut fra Dale Fabrikker transformatorstasj on, me n avstanden på 30-40 meter er likevel benyttet for a vurder o m bolighus kommer innenfor utredningssonen . Avstanden til nærmeste bolighustilDale Fabrikker transformatorstasjon ligger i en radius på ca . 80 m . Med så gode marginer kan det med sikkerhet konkluderes med at ingen eksisterende boliger vil få et magnetfelt som overskrider myndighetenes anbefalte utredningsgrense pa0,4mikro Tesla.

Stoy

Dale Fabrik ker vil ved bestilling av transformator stille krav tilat transformatoren skal være støysvak. Det kreves at transformatoren skal avgi maksimalt 52 d B, målt i henhold til IEC 60076 - 10.

Støy f ra datasenteret er innenfor gjeldende lover og forskrifter.

7.3.Inf rastr ukt ur og bianlegg

Kabeltr ase berorer til dels eksisterende infrastruktur i grunnen. Det er eldre VA-anlegg i om rådet; fra rett etter krigen . I Nedre Eikhaugen vil det bli kryssing av VA-ledningene som går inn til hver e nkelt bolig.

Disse ligger på ca 1,2-1,5 m dybde .

Som nevnt må kablegrøft leggesisenter ve i pga m agnetfelt. Komm unen opplyser at det kan by på utfordringer a legge grøfte n i senter vei nær VA-ledning . Det må ikke legges kraftkabel rett over VA- ledning . Hvis VA-ledning blir påvirket av arbeid med kabel under etablering , må kabeleier dekke kostnader med dette . Det kan bli gravedybder på 1,8-2 m for arbeid med VA-ledning i vegen. Det er imidlertid

avhengig av hvilken type kabelgrøft som etableres. En mulighet kan vaere

a

legge ny kabel i et trekkrør i betong; avhengig av av stand som trengs.

Det skal søkes kommunen om graveløyve, som skal være godkjent før anleggsstart.Isøknaden skal det vedlegges kart og beskrivelse av trase og dybde . Det vil bli gjennomført undersøkelser f ør anleggsstart, for best mulig a redusere mulighet for skade på annen infrastruktur ved legg ing av ny kabel.

(13)

For infrastruktur og installasj oner i begynnelsen av traseen i sør, så har BKK Nett AS selv informasjon om dette innenfor området de eier.

T iltaket vil etter det Dale Fabrikker kjenner til ikke ha innvirkning på annen infrastruktur.

7.4. Landskap og kulturminner

Dale tettsted ligger i et smalt dalføre omgitt av bratte, skogkledde fjell som ligger tett på. Den relativt flate dalbunnen er stort sett bebygget, og har noen åpnere parti langs Daleelva og områder med vegetasj on, idrettsanlegg og dyrket mark. Tiltaket påvirker ikke dette helhetsbildet hverken overordnet eller lokalt.

Milj østatus.no viser følgende enkeltkulturminner:

• Den eldre delen av Dale kraftstasj on

• Dale Fabrikker, kamgarnspinneriet; bygget nærmest broen i nord

Kabeltraseen passerer nær Dale of Norway, men tiltaket kommer ikke i konflikt med byggene. Dale

kraftstasjon og industribygningene i sentrum representerer norsk vannkraft- og industrihistorie generelt og trikotasjefabrikker spesielt. Tettstedet og boligbebyggelsen er også en del av industrihistorien. Langs kabeltraseen er det et enhetlig boligfelt med en tydelig struktur organisert langs boligvegen. Der er også noe nyere bebyggelse fra senere år. Området har preg av hageby, i likhet med andre boligområder på Dale. T iltaket vil ikke påvirke boligområdet.

Det er ikke registrert automatisk fredete kulturminner (jf. kap. 3.2).

7.5. Plante- og dyreliv, naturvernområder, inngrepsfrie områder og naturressurser Det er registrert følgende observasjoner av truede radlistearter i miljastatus.no

• Taksvale (nær truet) i reir på vegg mot vest ved Dale Fabrikker AS sine bygg, 2001

• Oter (nær truet) i elven nedenfor byggene, 2012.

Det er ikke kjent at tiltaket vil påvirke plante- og dyreliv e. I.

7.6.Luftfart

T iltaket vil ikke ha innvirkning på luftfart.

8. Avbøtende tiltak

Den synlige delen av tiltaket langs fabrikkbyggene i nord, der det er et vegetasjonsbelte langs elven, ligger ca 11Om fra nærmeste bolighus på motsatt side av elven. Boligenes hovedfasader er orientert

sørvestover og ikkeiretning fabrikkbyggene. Når det gjelder kabelkryssing i broen over elven, så vil den ligge ved siden av eller under broen. Den v il trolig være synlig for noen av boligene langs elven ovenfor broen, men endringen vurderes ikke til

a

vaere vesentlig i forhold til eksisterende brokonstruksjon. Ut fra dette er det ikke vurdert

a

gj ore visuelle avbøtende tiltak i forhold til boligbebyggelsen.

Det er heller ikke vurdert behov for andre avbøtende tiltak.

9. Offentlige og private t iltak

Dale Fabrikker kjenner ikke til offentlige eller private tiltak som er nødvendige for at det omsøkte tiltaket kan gjennomf øres.

10. Innvirkning på private interesser

Tiltaket vil berøre private boligeiere langs traseen i anleggsfasen. Det er ikke kjent eller vurdert at ferdigstilt tiltak i drift vil ha innvirkning på private interesser.

Liste over naboer til tiltaket er utarbeidet, og f ølger som vedlegg

nr.

^7.

(14)

Med vennlig hilsen Dale Fabrikker AS

Arild Stamnes Driftssjef

(15)

Vedlegg til søknaden

1. Oversiktskart datert26.04.2018 2 . Situasjonskart datert26.04.2018 3 . Situasjonsplan datert04.06.2018.

4 . Situasjonsplan132kV utendørsanlegg.

5. Enlinjeskjema Alternativ 1(Unnta tt offentlighet iht. offentl igh etsloven

$

^13,jf.

beredskapsforskriften $ 6-2.)

6 . Enlinj eskjema Alternativ 2(Unntatt offentlighet iht. offentli gh etsloven

$

13,jf.

beredskapsforskriften $ 6-2.) 7 . Liste over naboer til tiltaket.

8 . Kart over naboliste

9 . Melding om sikring av konsesjonspliktige anlegg for omsøkt tiltak. (Unntatt offentlighet iht.

offentlighets/oven§ 13, j f. beredskapsforskriften $ 6-2.)
