Versjon 2.0 OPPDRAG NR. 356-18-B

(1)

~oSubSea as~ RAPPORT

~SJg~R,~K~ER

Versjon 2.0 OPPDRAG NR. 356-18-B

Sak: Miljoteknisk grunnundersøkelse for utfylling av sprengstein i Kråkøysundet, Roan kommune, Trøndelag.

Oppdragsgiver: Statens vegvesen Region midt.

Kontaktperson: Olaf Rovik

Dato: 2018-12-04

--

/

~

•..TL~

~li~fl~

~t~•-~•~

—

~,~~

(_.

-~

-•.~-

i

~

‘~~t.

\~

~4s4~1jt~:-~-lliI-i4~.~

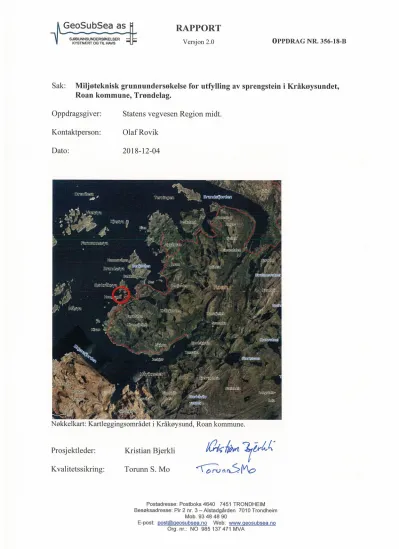

Nøkkelkart: Kartieggingsomradet i Kråkøysund, Roan kommune.

Prosjektieder: Kristian Bjerkli I0i~1L~W~

Kvalitetssikring: Torunn S. Mo

Postadresse: Postboks 4640 7451 TRONDHEIM Besøksadresse: Pir 2 nr. 3

—

Alstadgarden 7010 Trondheim Mob. 93484890 E-post: post(~geosubsea.no Web: www.geosubsea.no Org. nr.: NO 985 137 471 MVA

(2)

1 1 Sammendrag ... 1

2 Innledning ... 1

3 Feltarbeid ... 1

4 Kjemiske analyser ... 2

5 Miljøtilstand ... 2

6 Konklusjon ... 2

7 Litteratur ... 3 Vedlegg A: Lokalisering av prøvestasjoner i kart.

Vedlegg B: Sammenstilling av analysedata, tabell 1 – 5.

Vedlegg C: Analyserapport fra Eurofins Environment Testing Norway AS.

1 Sammendrag

GeoSubSea AS har utført en miljøteknisk grunnundersøkelse for Statens vegvesen Region midt i Kråkøysundet, Roan, Trøndelag (se nøkkelkart på rapportforsiden).

I tiltaksområdet er miljøtilstanden i overflatesedimentene (0 – 10 cm) basert på analyser av 5 sedimentpøver (ref. M-608/2016 og MD TA-2229/2007 (kun for TBT)):

• Metaller ligger i tilstandsklasse I («Bakgrunn»).

• PAH, B(a)P, PCB og TBT ligger i tilstandsklasse I («Bakgrunn»).

. Det er ikke utført toksisitetstester.

Tiltaksområdet planlegges som deponeringsareal for sprengstein fra tunneldriving.

Forebyggende tiltak for å hindre uønsket miljøpåvirkning fra slik deponering er beskrevet i Statens vegvesens søknad til Fylkesmannen i Trøndelag datert xx.zz.2018.

2 Innledning

GeoSubSea AS har utført en miljøteknisk grunnundersøkelse for Statens vegvesen Region midt i Kråkøysundet, Roan, Trøndelag. Formålet med undersøkelsen er å klarlegge

miljøtilstanden i overflatelaget (0 – 10 cm) forut for planlagt deponering av sprengstein fra tunneldriving.

3 Feltarbeid

Feltarbeidet ble utført 26.10.2018 fra GeoSubSea’s målebåt.

Til prøvetaking ble det benyttet miljøgrabb som tar prøver av øverste ca. 10 cm av

sjøbunnsavsetningene, som er den biologisk aktive sonen i sjøbunnen. Grabben har svært tett

bunn og har gummiklaffer som tetter igjen evakueringsspaltene i toppen under hiving til dekk

slik at utvasking av prøvematerialet skal bli minst mulig.

(3)

RAPPORT OPPDRAG NR. 356-18-B Versjon: 1.0

2 Det ble innsamlet 5 stasjonsprøver. På hver av stasjonene ble det tatt 3 - 5 hiv (grabbskudd).

Materiale innsamlet på hver stasjon ble slått sammen i felt.

Lokalisering av prøvestasjonene er vist i kart, vedlegg A.

4 Kjemiske analyser

I vårt preanalyselaboratorium ble hver av de 5 stasjonsprøvene homogenisert. Det ble deretter tatt ut analyseprøver fra hver av de homogeniserte stasjonsprøvene. De 5 analyseprøvene merket Ro-1, Ro-2, Ro-3, Ro-4 og Ro-5 ble levert prøvemottaket til Eurofins Environment Testing Norway AS i Trondheim.

Det ble foretatt analyser i h.t. anbefalt minimumsliste over analyseparametre, se MD veileder M-409/2015 side 13. Toksisitetstester ble imidlertid ikke utført. Parametervalg og

analyseresultater er sammenfattet i Vedlegg B og Vedlegg C.

5 Miljøtilstand

Miljøtilstanden i sjøbunnsprøvene med hensyn på metaller, PAH og PCB er vurdert i h.t. MD veileder M-608/2016. Analyseresultatene av TBT er vurdert i h.t. MD veileder TA-

2229/2007.

Metaller:

Metallene er påvist i konsentrasjoner tilsvarer tilstandsklasse I («Bakgrunn»), i alle 5 analyseprøvene.

Organiske miljøgifter:

PAH (EPA16), og Benzo(a)pyren, som er en KPAH, og PCB (∑7) er ikke påvist i noen av analyseprøvene og ligger derfor ii tilstandsklassene I («Bakgrunn»).

TBT er angitt som < 2,5 µg/kg i samtlige 5 prøver. Dette er tolket som at innholdet ligger under grenseverdi for human risiko, se MD M-409/2015 Vedlegg III side 49. TBT-innholdet er plassert i tilstandsklasse I («Bakgrunn»), men vil i alle falle som maksimum ligge i

tilstandsklasse II («God»), se forvaltningsmessig grenseverdi for TBT i MD TA-2229/2007, side 9.

6 Konklusjon

Overflatesedimentene i det planlagte tiltaksområdet i Kråkøysundet, som i alt vesentlig ligger i middels- til grovsandfraksjonen med stedvis noe grus, vurderes som rene masser

(tilstandsklasse I «Bakgrunn»).. Eventuell oppvirvling av sedimenter på sjøbunnen under

deponering av sprengsteinsmasser vil derfor ikke ha noen miljøskadelig effekt.

(4)

3 7 Litteratur

MD TA-2229/2007: Veileder: Revidering av klassifisering av metaller og organiske miljøgifter i vann og sedimenter.

MD M-409/2015: Veileder: Risikovurdering av forurenset sediment.

MD M-350/2015: Veileder for håndtering av sediment – revidert 25. mai 2018.

MD M-608/2016: Veileder: Grenseverdier for klassifisering av vann, sediment og biota.

(5)

RAPPORT OPPDRAG NR. 356-18-B Versjon 1.0

VEDLEGG A

(6)

-12 -11 -10-9

-8

-7

-6

-6 -5 -5

-5

-4

-4 -3

-3

-2

-2 -2

-2

-2 -1

-1

-1-1

0 0

Ro-1 Ro-2

Ro-3

Ro-4 Ro-5

555850555900555950556000556050556100556150556200 Euref89 UTM (Sone-32) Easting

7113750 7113800

7113850 7113900

7113950 7114000

7114050

Euref 89 UTM (Sone- 32) North

in g

©

Tegnforklarin g

Målestokk:

Ekvidistanse 0,25 meter. Alle dyp relatert ti Dybdemålinger utført med Kongsberg Mar EM2040C Dual multistråleekkolodd. Posisj og retningskompensering ved Seatex Seapath 330 med RTK-korreksjoner.

Dybde rel. LAT MÅ IKKE BENYTTES TIL NAVIGASJON NOT INTENDED FOR NAVIGATION

Prøvestasj o n er Kråkøysun d et Roan, Trøndelag

-16m-15m-14m-13m-12m-11m-10m-9m-8m-7m-6m-5m-4m-3m-2m-1m0m1m

0m 20m 40m 60m

Ro-5

Plassering av prøvestasjon

(7)

RAPPORT OPPDRAG NR. 356-18-B Versjon 1.0

VEDLEGG B

(8)

Stasjon nr. Ro-1 Prøve mrk. Ro-1 Område Kråkøysundet, Roan, Trøndelag

Dato 26.10.2018

EU89 UTM NTM sone 10 64.14748 10.15353 Vanndyp ca. 4,7 m

Prøvetaker: Miljøgrabb 0 – 10 cm

Klassifisering: M-608/2016 (MD 2229/2007 for TBT)

I Bakgrunn

II God

III Moderat IV Dårlig

V Svært dårlig

ANALYSEDATA

Element / kjemisk forbindelse 0 – 10 cm

M-608 / 2016 (MD 2229 / 2007 for

TBT)

Cu (Kobber) mg/kg 5,6 I

Cr (Krom) mg/kg 11,0 I Ni (Nikkel) mg/kg 10,0 I Zn (Sink) mg/kg 18,0 I As (Arsen) mg/kg 3,1 I Pb (Bly) mg/kg 1,9 I

Cd (Kadmium) mg/kg 0,034 I

Hg (Kvikksølv) mg/kg 0,004 I PAH (EPA 16) µg/kg n.d. I Benso(a)pyren µg/kg n.d. I PCB (∑ 7) µg/kg n.d. I TBT (forvaltn.) µg/kg < 2.5 *) Tørrstoff % 78.7

Finfraksjon (< 63 µm) % 6.1 TOC mg/kg TS 2960 Hovedklassifisering M-608 / 2016

(MD 2229 / 2007 for TBT)

I

Forklaringer til analysedata:

• ” < ” : Konsentrasjonen av analysert element/kjemisk

forbindelse ligger under analysemetodens deteksjonsgrense.

• ” n.d. ” : Kjemisk forbindelse er ikke påvist.

• ” IA” : Analyse / beregning er ikke utført.

Prøvetaking:

Midlet posisjon og vanndyp av 6 grabb-skudd som slås sammen til en stasjonsprøve.

.Sedimenttype:

Sand med noe små stein og tang

*) TBT (forvaltning) er oppgitt med analyseverdi < 2.5 µg/kg (under deteksjonsgrense) er derfor angitt som tilstandsklasse I. Uansett vil analyseverdien være i

tilstandsklasse II eller bedre.

(9)

SAMMENSTILLING AV ANALYSEDATA Oppdrag 356-18-B

Stasjon nr. Ro-2 Prøve mrk. Ro-2 Område Kråkøysundet, Roan, Trøndelag

Dato 26.10.2018

EU89 UTM NTM sone 10 64.14653 10.15239 Vanndyp ca. 6,5 m

Prøvetaker: Miljøgrabb 0 – 10 cm

Klassifisering: M-608/2016 (MD 2229/2007 for TBT)

I Bakgrunn

II God

III Moderat IV Dårlig

V Svært dårlig

ANALYSEDATA

Element / kjemisk forbindelse 0 – 10 cm

M-608 / 2016 (MD 2229 / 2007 for

TBT)

Cu (Kobber) mg/kg 3,4 I

Cr (Krom) mg/kg 6,1 I Ni (Nikkel) mg/kg 3,9 I Zn (Sink) mg/kg 14,0 I As (Arsen) mg/kg 2,8 I Pb (Bly) mg/kg 2,4 I

Cd (Kadmium) mg/kg 0,14 I

Hg (Kvikksølv) mg/kg 0,004 I PAH (EPA 16) µg/kg n.d. I Benso(a)pyren µg/kg n.d. I PCB (∑ 7) µg/kg n.d. I TBT (forvaltn.) µg/kg > 2,5 *) Tørrstoff % 50,3

Finfraksjon (< 63 µm) % 19,1 TOC mg/kg TS 7640 Hovedklassifisering M-608 / 2016

(MD 2229 / 2007 for TBT)

I

Forklaringer til analysedata:

• ” < ” : Konsentrasjonen av analysert element/kjemisk

forbindelse ligger under analysemetodens deteksjonsgrense.

• ” n.d. ” : Kjemisk forbindelse er ikke påvist.

• ” IA” : Analyse / beregning er ikke utført.

Prøvetaking:

Midlet posisjon og vanndyp av 3 grabb-skudd som slås sammen til en stasjonsprøve.

.Sedimenttype:

Siltig sand med noe små stein

*) TBT (forvaltning) er oppgitt med analyseverdi < 2.5 µg/kg (under deteksjonsgrense) er dersfor angitt som tilstandsklasse I. Uansett vil analyseverdien være i

tilstandsklasse II eller bedre.

(10)

Stasjon nr. Ro-3 Prøve mrk. Ro-3 Område Kråkøysundet, Roan, Trøndelag

Dato 26.10.2018

EU89 UTM NTM sone 10 64.14691 10.15028 Vanndyp ca. 6,5 m

Prøvetaker: Miljøgrabb 0 – 10 cm

Klassifisering: M-608/2016 (MD 2229/2007 for TBT)

I Bakgrunn

II God

III Moderat IV Dårlig

V Svært dårlig

ANALYSEDATA

Element / kjemisk forbindelse 0 – 10 cm

M-608 / 2016 (MD 2229 / 2007 for

TBT)

Cu (Kobber) mg/kg 2,6 I

Cr (Krom) mg/kg 11,0 I Ni (Nikkel) mg/kg 6,8 I Zn (Sink) mg/kg 13,0 I As (Arsen) mg/kg 1,3 I Pb (Bly) mg/kg 1,3 I

Cd (Kadmium) mg/kg 0,053 I

Hg (Kvikksølv) mg/kg 0,003 I PAH (EPA 16) µg/kg n.d. I Benso(a)pyren µg/kg n.d. I PCB (∑ 7) µg/kg n.d. I TBT (forvaltn.) µg/kg < 2,5 *) Tørrstoff % 69,7

Finfraksjon (< 63 µm) % 8,2 TOC mg/kg TS 6670 Hovedklassifisering M-608 / 2016

(MD 2229 / 2007 for TBT)

I

Forklaringer til analysedata:

• ” < ” : Konsentrasjonen av analysert element/kjemisk

forbindelse ligger under analysemetodens deteksjonsgrense.

• ” n.d. ” : Kjemisk forbindelse er ikke påvist.

• ” IA” : Analyse / beregning er ikke utført.

Prøvetaking:

Midlet posisjon og vanndyp av 3 grabb-skudd som slås sammen til en stasjonsprøve.

.Sedimenttype:

Sand med noe små stein

*) TBT (forvaltning) er oppgitt med analyseverdi < 2.5 µg/kg (under deteksjonsgrense) er dersfor angitt som tilstandsklasse I. Uansett vil analyseverdien være i

tilstandsklasse II eller bedre.

(11)

SAMMENSTILLING AV ANALYSEDATA Oppdrag 356-18-B

Stasjon nr. Ro-4 Prøve mrk. Ro-4 Område Kråkøysundet, Roan, Trøndelag

Dato 26.10.2018

EU89 UTM NTM sone 10 64.14717 10.15178 Vanndyp ca. 7,0 m

Prøvetaker: Miljøgrabb 0 – 10 cm

Klassifisering: M-608/2016 (MD 2229/2007 for TBT)

I Bakgrunn

II God

III Moderat IV Dårlig

V Svært dårlig

ANALYSEDATA

Element / kjemisk forbindelse 0 – 10 cm

M-608 / 2016 (MD 2229 / 2007 for

TBT)

Cu (Kobber) mg/kg 1,6 I

Cr (Krom) mg/kg 8,6 I Ni (Nikkel) mg/kg 5,0 I Zn (Sink) mg/kg 12,0 I As (Arsen) mg/kg 1,6 I Pb (Bly) mg/kg 1,9 I

Cd (Kadmium) mg/kg 0,081 I

Hg (Kvikksølv) mg/kg <0,001 I PAH (EPA 16) µg/kg n.d. I Benso(a)pyren µg/kg n.d. I PCB (∑ 7) µg/kg n.d. I TBT (forvaltn.) µg/kg < 2,5 *) Tørrstoff % 65,9

Finfraksjon (< 63 µm) % 14,3 TOC mg/kg TS 12700 Hovedklassifisering M-608 / 2016

(MD 2229 / 2007 for TBT)

I

Forklaringer til analysedata:

• ” < ” : Konsentrasjonen av analysert element/kjemisk

forbindelse ligger under analysemetodens deteksjonsgrense.

• ” n.d. ” : Kjemisk forbindelse er ikke påvist.

• ” IA” : Analyse / beregning er ikke utført.

Prøvetaking:

Midlet posisjon og vanndyp av 3 grabb-skudd som slås sammen til en stasjonsprøve.

.Sedimenttype:

Sand

*) TBT (forvaltning) er oppgitt med analyseverdi < 2.5 µg/kg (under deteksjonsgrense) er dersfor angitt som tilstandsklasse I. Uansett vil analyseverdien være i

tilstandsklasse II eller bedre.

(12)

Stasjon nr. Ro-5 Prøve mrk. Ro-5 Område Kråkøysundet, Roan, Trøndelag

Dato 26.10.2018

EU89 UTM NTM sone 10 64.14700 10.15414 Vanndyp ca. 8,0 m

Prøvetaker: Miljøgrabb 0 – 10 cm

Klassifisering: M-608/2016 (MD 2229/2007 for TBT)

I Bakgrunn

II God

III Moderat IV Dårlig

V Svært dårlig

ANALYSEDATA

Element / kjemisk forbindelse 0 – 10 cm

M-608 / 2016 (MD 2229 / 2007 for

TBT)

Cu (Kobber) mg/kg 2,1 I

Cr (Krom) mg/kg 5,6 I Ni (Nikkel) mg/kg 3,4 I Zn (Sink) mg/kg 8,8 I As (Arsen) mg/kg 1,9 I Pb (Bly) mg/kg 1,6 I

Cd (Kadmium) mg/kg 0,067 I

Hg (Kvikksølv) mg/kg 0,004 I PAH (EPA 16) µg/kg n.d. I Benso(a)pyren µg/kg n.d. I PCB (∑ 7) µg/kg n.d. I TBT (forvaltn.) µg/kg < 2,5 *) Tørrstoff % 64,9

Finfraksjon (< 63 µm) % 12,7 TOC mg/kg TS 4270 Hovedklassifisering M-608 / 2016

(MD 2229 / 2007 for TBT)

I

Forklaringer til analysedata:

• ” < ” : Konsentrasjonen av analysert element/kjemisk

forbindelse ligger under analysemetodens deteksjonsgrense.

• ” n.d. ” : Kjemisk forbindelse er ikke påvist.

• ” IA” : Analyse / beregning er ikke utført.

Prøvetaking:

Midlet posisjon og vanndyp av 3 grabb-skudd som slås sammen til en stasjonsprøve.

.Sedimenttype:

Sand

*) TBT (forvaltning) er oppgitt med analyseverdi < 2.5 µg/kg (under deteksjonsgrense) er dersfor angitt som

tilstandsklasse I. Uansett vil

analyseverdien være i

tilstandsklasse II eller bedre.

(13)

RAPPORT OPPDRAG NR. 35-18-B Versjon 1.0

VEDLEGG C

(14)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-049007-01

EUNOMO-00211672

Í%R5vÂÂuLPGÎ

Prøvemottak:

06.11.2018-23.11.2018 Analyseperiode:

06.11.2018

ANALYSERAPPORT

Temperatur:

Referanse: Sedimentprøver

Oppdragsgiver Prøvetaker:

Prøvetakingsdato:

Sedimenter Prøvetype:

439-2018-11060475

Prøvenr.: 05.11.2018

Prøvemerking: Ro 1 Analysestartdato: 06.11.2018

Resultat

Analyse Enhet LOQ MU Metode

5.6

Kobber (Cu) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

11

Krom (Cr) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

10.0

Nikkel (Ni) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

18

Sink (Zn) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

2

Arsen (As) Premium LOQ b)

3.1

Arsen (As) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

Bly (Pb) Premium LOQ b)

1.9

Bly (Pb) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

Kadmium (Cd) Premium LOQ b)

0.034

Kadmium (Cd) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.01

Kvikksølv (Hg) Premium LOQ b)

0.004

Kvikksølv (Hg) mg/kg TS

b) 028311mod/EN

ISO17852mod 20%

0.001

78.7

Tørrstoff %

b) 0.1 5% EN 12880: 2001-02

PCB(7) Premium LOQ b)

< 0.00050

PCB 28 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 52 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 101 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 118 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 153 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 138 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 180 mg/kg TS

b) 0.0005 EN 16167

nd Sum 7 PCB

b) EN 16167

PAH(16) Premium LOQ b)

< 0.010

Naftalen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Acenaftylen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Acenaften mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

<: Mindre enn >: Større enn nd: Ikke påvist. Bakteriologiske resultater angitt som <1,<50 e.l. betyr ‘ikke påvist’.

Opplysninger om måleusikkerhet og konfidensintervall fås ved henvendelse til laboratoriet.

Side 1 av 2 Tegnforklaring:

* Ikke omfattet av akkrediteringen LOQ: Kvantifiseringsgrense MU: Måleusikkerhet

AR-001 v 148

Rapporten må ikke gjengis, unntatt i sin helhet, uten laboratoriets skriftlige godkjennelse. Resultatene gjelder kun for de(n) undersøkte prøven(e).

Måleusikkerhet er ikke tatt hensyn til ved vurdering av om resultatet er utenfor grenseverdi/-området.

Estimat: Fra kunde.

(15)

EUNOMO-00211672

Í%R5vÂÂuLPGÎ

AR-18-MM-049007-01

< 0.010

Fluoren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fenantren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Benzo[a]antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Krysen/Trifenylen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Benzo[b]fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Benzo[k]fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Benzo[a]pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Indeno[1,2,3-cd]pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Dibenzo[a,h]antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Benzo[ghi]perylen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

nd Sum PAH(16) EPA

b) ISO 18287, mod.:

2006-05 6.1

Kornstørrelse < 63 µm % TS

a) 0.1 Internal Method 6

Preptest - TBT,DTB,MBT a)*

blank value/Imported Injeksjon

a)* GC-MS/MS

<2.5

Tributyltinn (TBT) µg/kg tv

a) 4 XP T 90-250

<2.5

Tributyltinn-Sn (TBT-Sn) µg/kg TS

a)* 2 XP T 90-250

Merknader:

Pris Avklar pris evt. prisavtlag med Linn EA22.11.2018

Utførende laboratorium/ Underleverandør:

a)* Eurofins Analyses pour l'Environnement France (S1), 5, rue d'Otterswiller, F-67700, Saverne

a) Eurofins Analyses pour l'Environnement France (S1), 5, rue d'Otterswiller, F-67700, Saverne NF EN ISO/IEC 17025:2005 COFRAC 1-1488, b) Eurofins Environment Sweden AB (Lidköping), Box 887, Sjöhagsg. 3, SE-53119, Lidköping ISO/IEC 17025:2005 SWEDAC 1125,

Kjetil Sjaastad

Kjemitekniker

Moss 23.11.2018

AR-001 v 148

Estimat: Fra kunde.

(16)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-049008-01

EUNOMO-00211672

Í%R5vÂÂuLQPÎ

Prøvemottak:

06.11.2018-23.11.2018 Analyseperiode:

06.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11060476

Prøvenr.: 05.11.2018

Resultat

3.4

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

6.1

Krom (Cr) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

3.9

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

14

Sink (Zn) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

2

2.8

Arsen (As) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

2.4

Bly (Pb) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

0.14

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.01

0.004

b) 028311mod/EN

ISO17852mod 20%

0.001

53.0

Tørrstoff %

b) 0.1 5% EN 12880: 2001-02

< 0.00050

PCB 28 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 52 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 101 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 118 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 153 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 138 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 180 mg/kg TS

b) 0.0005 EN 16167

nd Sum 7 PCB

b) EN 16167

< 0.010

Naftalen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Acenaften mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

AR-001 v 148

Estimat: Fra kunde.

(17)

EUNOMO-00211672

Í%R5vÂÂuLQPÎ

AR-18-MM-049008-01

< 0.010

Fluoren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

0.015

Fenantren mg/kg TS

b) ISO 18287, mod.:

2006-05 25%

0.01

< 0.010

Antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

0.036

Fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 25%

0.01

0.028

Pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 25%

0.01

0.016

b) ISO 18287, mod.:

2006-05 25%

0.01

0.015

b) ISO 18287, mod.:

2006-05 25%

0.01

0.023

b) ISO 18287, mod.:

2006-05 25%

0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

0.018

b) ISO 18287, mod.:

2006-05 25%

0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

0.15

Sum PAH(16) EPA mg/kg TS

b) ISO 18287, mod.:

2006-05 19.1

a)* GC-MS/MS

<2.5

a) 4 XP T 90-250

<2.5

a)* 2 XP T 90-250

Kjetil Sjaastad

Kjemitekniker

Moss 23.11.2018

AR-001 v 148

Estimat: Fra kunde.

(18)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-049009-01

EUNOMO-00211672

Í%R5vÂÂuLRYÎ

Prøvemottak:

06.11.2018-23.11.2018 Analyseperiode:

06.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11060477

Prøvenr.: 05.11.2018

Resultat

2.6

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

11

Krom (Cr) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

6.8

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

13

Sink (Zn) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

2

1.3

Arsen (As) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

1.3

Bly (Pb) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

0.053

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.01

0.003

b) 028311mod/EN

ISO17852mod 20%

0.001

69.7

Tørrstoff %

b) 0.1 5% EN 12880: 2001-02

< 0.00050

PCB 28 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 52 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 101 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 118 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 153 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 138 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 180 mg/kg TS

b) 0.0005 EN 16167

nd Sum 7 PCB

b) EN 16167

< 0.010

Naftalen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Acenaften mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

AR-001 v 148

Estimat: Fra kunde.

(19)

EUNOMO-00211672

Í%R5vÂÂuLRYÎ

AR-18-MM-049009-01

< 0.010

Fluoren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fenantren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

nd Sum PAH(16) EPA

b) ISO 18287, mod.:

2006-05 8.2

a)* GC-MS/MS

<2.5

a) 4 XP T 90-250

<2.5

a)* 2 XP T 90-250

Kjetil Sjaastad

Kjemitekniker

Moss 23.11.2018

AR-001 v 148

Estimat: Fra kunde.

(20)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-049010-01

EUNOMO-00211672

Í%R5vÂÂuLSbÎ

Prøvemottak:

06.11.2018-23.11.2018 Analyseperiode:

06.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11060478

Prøvenr.: 05.11.2018

Resultat

1.6

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

8.6

Krom (Cr) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

5.0

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

12

Sink (Zn) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

2

1.6

Arsen (As) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

1.9

Bly (Pb) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

0.081

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.01

< 0.001

b) 028311mod/EN

ISO17852mod 0.001

65.9

Tørrstoff %

b) 0.1 5% EN 12880: 2001-02

< 0.00050

PCB 28 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 52 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 101 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 118 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 153 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 138 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 180 mg/kg TS

b) 0.0005 EN 16167

nd Sum 7 PCB

b) EN 16167

< 0.010

Naftalen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Acenaften mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

AR-001 v 148

Estimat: Fra kunde.

(21)

EUNOMO-00211672

Í%R5vÂÂuLSbÎ

AR-18-MM-049010-01

< 0.010

Fluoren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fenantren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

nd Sum PAH(16) EPA

b) ISO 18287, mod.:

2006-05 14.3

a)* GC-MS/MS

<2.5

a) 4 XP T 90-250

<2.5

a)* 2 XP T 90-250

Kjetil Sjaastad

Kjemitekniker

Moss 23.11.2018

AR-001 v 148

Estimat: Fra kunde.

(22)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-049011-01

EUNOMO-00211672

Í%R5vÂÂuLTkÎ

Prøvemottak:

06.11.2018-23.11.2018 Analyseperiode:

06.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11060479

Prøvenr.: 05.11.2018

Resultat

2.1

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

5.6

Krom (Cr) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

3.4

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

8.8

Sink (Zn) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

2

1.9

Arsen (As) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

1.6

Bly (Pb) mg/kg TS

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.5

0.067

b) EN ISO 17294-2:2016

/ SS 028311, ed. 1 25%

0.01

0.004

b) 028311mod/EN

ISO17852mod 20%

0.001

64.9

Tørrstoff %

b) 0.1 5% EN 12880: 2001-02

< 0.00050

PCB 28 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 52 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 101 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 118 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 153 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 138 mg/kg TS

b) 0.0005 EN 16167

< 0.00050

PCB 180 mg/kg TS

b) 0.0005 EN 16167

nd Sum 7 PCB

b) EN 16167

< 0.010

Naftalen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Acenaften mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

AR-001 v 148

Estimat: Fra kunde.

(23)

EUNOMO-00211672

Í%R5vÂÂuLTkÎ

AR-18-MM-049011-01

< 0.010

Fluoren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fenantren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Antracen mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Fluoranten mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

Pyren mg/kg TS

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

< 0.010

b) ISO 18287, mod.:

2006-05 0.01

nd Sum PAH(16) EPA

b) ISO 18287, mod.:

2006-05 12.7

a)* GC-MS/MS

<2.5

a) 4 XP T 90-250

<2.5

a)* 2 XP T 90-250

Kjetil Sjaastad

Kjemitekniker

Moss 23.11.2018

AR-001 v 148

Estimat: Fra kunde.

(24)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-051259-01

EUNOMO-00214255

Í%R5vÂÂu{C|Î

Prøvemottak:

29.11.2018-29.11.2018 Analyseperiode:

29.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11290167

Prøvenr.: 05.11.2018

439-2018-11060475

Resultat

2960

Totalt organisk karbon (TOC) mg/kg TS

a) 1000 15% EN 13137

a) Eurofins Analyses pour l'Environnement France (S1), 5, rue d'Otterswiller, F-67700, Saverne NF EN ISO/IEC 17025:2005 COFRAC 1-1488,

Kjetil Sjaastad

Kjemitekniker

Moss 29.11.2018

AR-001 v 148

Estimat: Fra kunde.

(25)

Eurofins Environment Testing Norway AS (Moss)

F. reg. 965 141 618 MVA Møllebakken 50 NO-1538 Moss Tlf: +47 69 00 52 00 [email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-051260-01

EUNOMO-00214255

Í%R5vÂÂu{DÉÎ

Prøvemottak:

29.11.2018-29.11.2018 Analyseperiode:

29.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11290168

Prøvenr.: 05.11.2018

439-2018-11060476

Resultat

7640

a) 1000 15% EN 13137

Kjetil Sjaastad

Kjemitekniker

Moss 29.11.2018

AR-001 v 148

Estimat: Fra kunde.

(26)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-051261-01

EUNOMO-00214255

Í%R5vÂÂu{E'Î

Prøvemottak:

29.11.2018-29.11.2018 Analyseperiode:

29.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11290169

Prøvenr.: 05.11.2018

439-2018-11060477

Resultat

6670

a) 1000 15% EN 13137

Kjetil Sjaastad

Kjemitekniker

Moss 29.11.2018

AR-001 v 148

Estimat: Fra kunde.

(27)

Eurofins Environment Testing Norway AS (Moss)

F. reg. 965 141 618 MVA Møllebakken 50 NO-1538 Moss Tlf: +47 69 00 52 00 [email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-051262-01

EUNOMO-00214255

Í%R5vÂÂu{F0Î

Prøvemottak:

29.11.2018-29.11.2018 Analyseperiode:

29.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11290170

Prøvenr.: 05.11.2018

439-2018-11060478

Resultat

12700

a) 1000 15% EN 13137

Kjetil Sjaastad

Kjemitekniker

Moss 29.11.2018

AR-001 v 148

Estimat: Fra kunde.

(28)

[email protected]

GeoSubsea AS Postboks 4640 7451 TRONDHEIM Attn: Kristian Bjerkli

AR-18-MM-051263-01

EUNOMO-00214255

Í%R5vÂÂu{G9Î

Prøvemottak:

29.11.2018-29.11.2018 Analyseperiode:

29.11.2018

ANALYSERAPPORT

Temperatur:

Prøvetakingsdato:

439-2018-11290171

Prøvenr.: 05.11.2018

439-2018-11060479

Resultat

4270

a) 1000 15% EN 13137

Kjetil Sjaastad

Kjemitekniker

Moss 29.11.2018

AR-001 v 148

Estimat: Fra kunde.
