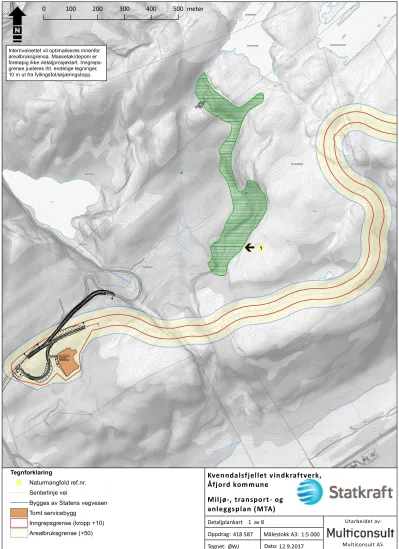

Kvenndalsfjellet vindkraftverk, Åfjord kommune

0 100 200 300 400 500 meter

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Naturmangfold ref.nr.

Senterlinje vei

Bygges av Statens vegvesen Tomt servicebygg

Inngrepsgrense (kropp +10)

Internveinettet vil optimaliseres innenfor arealbruksgrensa. Massetak/deponi er foreløpig ikke detaljprosjektert. Inngreps- grense justeres iht. endelige tegninger, 10 m ut fra fyllingsfot/skjæringstopp.

1 av 8

(2)

WTG 7

WTG 2

WTG 1

Multiconsult AS Postboks 2070

1:5 000

Målestokk A3:

Tegnet: Dato:

Oppdrag: 418 587

ØWJ 12.9.2017

Kvenndalsfjellet vindkraftverk, Åfjord kommune

Kartgrunnlag: TopoNorge gråtone

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Vindturbin Senterlinje vei

Inngrepsgrense (kropp +10) Arealbruksgrense (+50) Konsesjonsområde

Internveinettet vil optimaliseres innenfor arealbruksgrensa. Massetak/deponi er foreløpig ikke detaljprosjektert. Inngreps- grense justeres iht. endelige tegninger, 10 m ut fra fyllingsfot/skjæringstopp.

2 av 8

(3)

2

WTG 9 WTG 8

WTG 7 WTG 6

WTG 3

WTG 2

WTG 28 WTG 16

WTG 12

Kvenndalsfjellet vindkraftverk, Åfjord kommune

0 100 200 300 400 500 meter

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Vindturbin

Naturmangfold ref.nr.

Lom helikopter Senterlinje vei

Inngrepsgrense (kropp +10)

Internveinettet vil optimaliseres innenfor arealbruksgrensa. Massetak/deponi er foreløpig ikke detaljprosjektert. Inngreps- grense justeres iht. endelige tegninger, 10 m ut fra fyllingsfot/skjæringstopp.

3 av 8

(4)

3

WTG 25

WTG 24

WTG 23

WTG 21 WTG 20

WTG 18

WTG 16

WTG 13

Multiconsult AS Postboks 2070

1:5 000

Målestokk A3:

Tegnet: Dato:

Oppdrag: 418 587

ØWJ 12.9.2017

Kvenndalsfjellet vindkraftverk, Åfjord kommune

Kartgrunnlag: TopoNorge gråtone

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Vindturbin

Naturmangfold ref.nr.

Sametinget kulturminne Lom helikopter

Lom bakkearbeid Sone 2 drikkevann Senterlinje vei

Inngrepsgrense (kropp +10) Arealbruksgrense (+50) Konsesjonsområde

Internveinettet vil optimaliseres innenfor arealbruksgrensa. Massetak/deponi er foreløpig ikke detaljprosjektert. Inngreps- grense justeres iht. endelige tegninger, 10 m ut fra fyllingsfot/skjæringstopp.

4 av 8

(5)

WTG 5 WTG 19

WTG 11 WTG 10

Kvenndalsfjellet vindkraftverk, Åfjord kommune

0 100 200 300 400 500 meter

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Vindturbin

KU: Naturmiljø middels verdi Sametinget kulturminne Lom helikopter

Lom bakkearbeid

Senterlinje vei

Inngrepsgrense (kropp +10) Arealbruksgrense (+50) Konsesjonsområde

Internveinettet vil optimaliseres innenfor

arealbruksgrensa. Massetak/deponi er foreløpig ikke detaljprosjektert. Inngreps- grense justeres iht. endelige tegninger, 10 m ut fra fyllingsfot/skjæringstopp.

5 av 8

(6)

4

11 WTG 4

WTG 23

WTG 22

WTG 17

WTG 11

Multiconsult AS Postboks 2070

1:5 000

Målestokk A3:

Tegnet: Dato:

Oppdrag: 418 587

ØWJ 12.9.2017

Kvenndalsfjellet vindkraftverk, Åfjord kommune

Kartgrunnlag: TopoNorge gråtone

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Transformator Nettilknytning Vindturbin

KU: Naturmiljø middels verdi Naturmangfold ref.nr.

Lom helikopter Lom bakkearbeid Sone 2 drikkevann

Senterlinje vei

Inngrepsgrense (kropp +10) Arealbruksgrense (+50) Konsesjonsområde

6 av 8

(7)

WTG 15

Kvenndalsfjellet vindkraftverk, Åfjord kommune

0 100 200 300 400 500 meter

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Nettilknytning Vindturbin

KU: Naturmiljø middels verdi Lom helikopter

Lom bakkearbeid

Senterlinje vei

Inngrepsgrense (kropp +10) Arealbruksgrense (+50) Konsesjonsområde

Internveinettet vil optimaliseres innenfor

arealbruksgrensa. Massetak/deponi er foreløpig ikke detaljprosjektert. Inngreps- grense justeres iht. endelige tegninger, 10 m ut fra fyllingsfot/skjæringstopp.

7 av 8

(8)

WTG 27

WTG 26

WTG 15

WTG 14

Multiconsult AS Postboks 2070

1:5 000

Målestokk A3:

Tegnet: Dato:

Oppdrag: 418 587

ØWJ 12.9.2017

Kvenndalsfjellet vindkraftverk, Åfjord kommune

Kartgrunnlag: TopoNorge gråtone

Utarbeidet av:

Miljø-, transport- og anleggsplan (MTA)

Detaljplankart Tegnforklaring

Nettilknytning Vindturbin

KU: Naturmiljø middels verdi Naturmangfold ref.nr.

Lom helikopter Lom bakkearbeid Sone 1 drikkevann Sone 2 drikkevann

Senterlinje vei

Inngrepsgrense (kropp +10) Arealbruksgrense (+50) Konsesjonsområde

8 av 8
