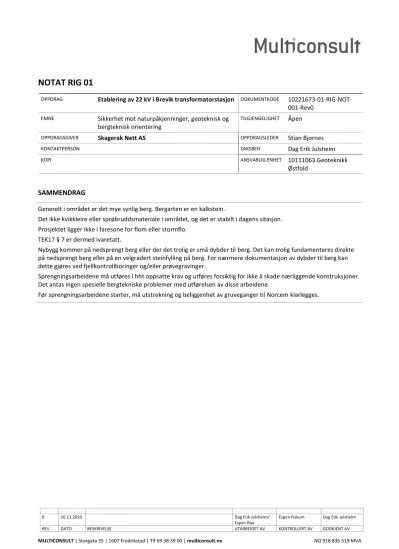

NOTAT RIG 01
OPPDRAG Etablering av 22 kV i Brevik transformatorstasjon DOKUMENTKODE 10221673-01-RIG-NOT- 001-Rev0
EMNE Sikkerhet mot naturpåkjenninger, geoteknisk og bergteknisk orientering
TILGJENGELIGHET Åpen
OPPDRAGSGIVER Skagerak Nett AS OPPDRAGSLEDER Stian Bjornes
KONTAKTPERSON SAKSBEH Dag Erik Julsheim
KOPI ANSVARLIG ENHET 10111063 Geoteknikk
Østfold
SAMMENDRAG
Generelt i området er det mye synlig berg. Bergarten er en kalkstein.
Det ikke kvikkleire eller sprøbruddsmateriale i området, og det er stabilt i dagens sitasjon.
Prosjektet ligger ikke i faresone for flom eller stormflo.
TEK17 § 7 er dermed ivaretatt.
Nybygg kommer på nedsprengt berg eller der det trolig er små dybder til berg. Det kan trolig fundamenteres direkte på nedsprengt berg eller på en velgradert steinfylling på berg. For nærmere dokumentasjon av dybder til berg kan dette gjøres ved fjellkontrollboringer og/eller prøvegravinger.
Sprengningsarbeidene må utføres i hht oppsatte krav og utføres forsiktig for ikke å skade nærliggende konstruksjoner.
Det antas ingen spesielle bergtekniske problemer med utførelsen av disse arbeidene.
Før sprengningsarbeidene starter, må utstrekning og beliggenhet av gruveganger til Norcem klarlegges.
1 Innledning, prosjekt
Skagerak Energi skal utvide Brevik transformatorstasjon med opptil to nye 132/22 kV
transformatorer og en ny 22/11 kV transformator, alle med åpne sjakter. I tillegg kommer et nytt 22 kV koblingsanlegg, med tilhørende kontrollanlegg og stasjonsbygg samt utvidelse av eksisterende 132 kV og 11 kV apparatanlegg.
Det foreliggende notat gir en vurdering vedrørende sikkerhet mot naturpåkjenninger for det planlagte tiltaket samt en geoteknisk og bergteknisk orientering.
Generelt vises til vedleggene 1 og 2 som er hhv plan kvartærgeologisk kart samt en orienterende plan med omtrentlig synlig berg.
2 Topografi, grunnforhold, berg
For å få en bedre oversikt over området foretok vi en befaring den 24.10.20 og avmerket omtrentlig steder med synlig berg. Hvor bildene under er tatt er også vist på vedlegg 2.
Bilde nr. 1: tatt sydøst for stasjonen
Bilde nr. 2: tatt syd for stasjonen
Synlig berg Synlig berg i skråningen
Synlig berg
Bilde nr. 3: tatt syd for nybygget
Bilde nr. 4: tatt nord for nybygget
Området for trafobyggene og nybygget ligger på rundt kote 25 – 30. Terrenget faller mot nord og øst, og stiger mot syd og vest.
Det kvartærgeologiske kartet angir forvitringsmateriale, dvs. berg, i hele området. Dette bekreftes av registeringer på befaringen. Der det ikke er synlig berg antas små dybder til berg.
Syd for tiltaksområdet angis bart fjell, stedvis tynt dekke.
Bergarten er en kalkstein. Bergartens oppsprekningsmønster er regulært, med tre
hovedsprekkeretninger. Hovedsprekkesettet i bergarten følger bergartens lagdeling og faller ca. 10- 15° mot øst. Det vises til bilde av berget på bilde nr. 5 på neste side.
Synlig berg
Synlig berg
Nybygg i dette området
Nybygg i dette området
Bilde nr. 5: bilde av berget
3 Sikkerhet mot naturpåkjenninger
I henhold til TEK17 § 7 skal byggverk plasseres, prosjekteres og utføres slik at det oppnås
tilfredsstillende sikkerhet mot skade eller vesentlig ulempe fra naturpåkjenninger (flom, stormflo og skred).
Sikkerhet mot skred
Ved vurderingen av sikkerhet mot skred er det av avgjørende betydning om det er kvikkleire eller sprøbruddsmateriale på tomta. Hvis dette er tilfelle, må man følge kravene angitt i retningslinjer fra Norges vassdrags- og energidirektorat (NVE).
Det er store partier med synlig berg og trolig små dybder til berg ellers. Området er stabilt i dagens sitasjon. Et initialras utenfor tomta vil ikke få konsekvenser for utbyggingsområdet.
Det er heller ikke fare for steinsprang i utbyggingsområdet.
Sikkerhet mot flom eller stormflo
Det er ingen bekker som kan forårsake flom i området. Videre ligger det såpass høyt at det ikke er utsatt for stormflo.
4 Geoteknisk og bergteknisk orientering
Geoteknisk orientering
Nybygg kommer på nedsprengt berg eller der det trolig er små dybder til berg. Det kan trolig fundamenteres direkte på nedsprengt berg eller på en velgradert steinfylling på berg.
For nærmere dokumentasjon av dybder til berg kan dette gjøres ved fjellkontrollboringer og/ eller prøvegravinger.
Bergteknisk orientering
For å opparbeide byggetomten forventes det at sprengningsarbeidene kan legges opp med normal kontursprengning. Det antas ingen spesielle bergtekniske problemer med utførelsen av disse arbeidene.
Før sprengningsarbeidene starter, må utstrekning og beliggenhet av gruveganger til Norcem klarlegges.
Forutsetninger for å oppnå sikker sprengning:
• Entreprenøren må lage en sikker jobb analyse (SJA) for sprengningsarbeidene.
• Sprengningsentreprenøren må i tillegg utarbeide en salveplan for sprengningsarbeidet.
Under følger stikkord for å påpeke hvilke forhold som er de viktigste for å kunne gjennomføre sprengningsarbeidet på en sikker måte, uten at det oppstår skader på nabokonstruksjoner / - installasjoner:
• Prinsipper for forsiktig sprengning må praktiseres. Dette innebærer en fortetting av borhullsmønsteret i salvene, og en reduksjon av enhetsladningene til et akseptabelt lavt nivå mht. rystelser.
• Det er viktig å sikre lette utslag for salvene. Dette oppnås ved å ikke skyte for store salver av gangen, og ved å laste ut sprengstein etter hver salve.
• Hensynet til omgivelsene må ivaretas underveis i sprengningsarbeidet. Hver salve må dekkes tilstrekkelig med skytematter slik at enhver form for steinsprut unngås.
Avslutningsvis påpeker vi at sprengningsentreprenøren har ansvaret for at sprengningsarbeidet utføres på en slik måte at skader på omgivelsene unngås.
Vedlegg:
Vedlegg 1: Plan kvartærgeologisk kart Vedlegg 2: Orienterende plan
