Konsesjonssøknad–7:
Midlertidig anleggskonsesjon 22kV byggestrøm til veibygging Åsentunnelen – påhugg Nord

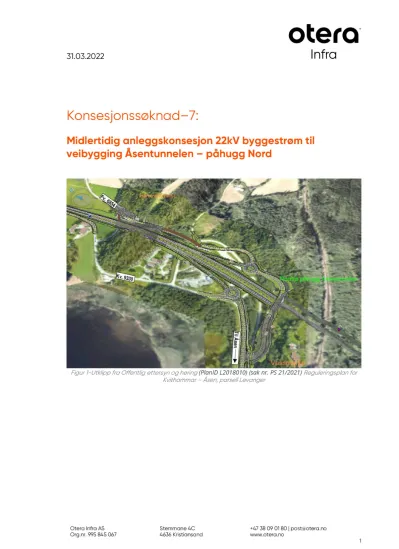

Figur 1-Utklipp fra Offentlig ettersyn og høring (PlanID L2018010) (sak nr. PS 21/2021) Reguleringsplan for Kvithammar – Åsen, parsell Levanger
31.03.2022
Innhold
1. Søknad ... 3
2. Kontaktinformasjon ... 5
3. Berørte parter ... 6
4. Konsekvenser ... 6
5. Kulturminner og naturmangfold ... 9
6. Tidsomfang ... 9
7. Kartutsnitt ... 9
8. Utførelse ... 9
9. Vedlegg ... 10
Otera Infra AS, Stemmane 4C, 4636 Kristiansand, Norge 3
1. Søknad
Otera Infra AS søker på vegne av Hæhre Entreprenør AS om midlertidig anleggskonsesjon for å legge høyspentkabel fra områdekonsesjonærs lastskillebryter B85250 i mast SH8519.005, fram til midlertidig containerkiosk med høyspent 22kV effektbryter, bryter B700.E6.1 og med videre forsyning til arbeider ved rigg og med forlengelse til påhugg Åsentunnelen og innover i tunellen etter framdrift i tunneldriving.
Høyspent byggestrømsanlegg skal levere midlertidig strømforsyning til rigginstallasjoner i forbindelse med tunelldriving og for tunelldriving konkret.
Anlegget ligger i Levanger kommune, Trøndelag fylke.
Områdekonsesjonær er Tensio TN.
Byggestrømsanleggets utstrekning:
Trasevalg er klarert med Hæhre Entreprenør AS. Det henvises til prosjektets reguleringsplan, Vedlegg 06. Reguleringsplan, E6 Kvithammer – Åsen.
Fra grensesnitteti endemast SH8519.005 forlegges 24kV Axcess 1x3x10mm2 kabelforbindelse i rør til Hæhre effektbryter 22kV/B700.E6.1 i lukket containeranlegg, umiddelbart plassert ved områdekonsesjonærs mast SH8519.005, avstand ca. 10m. Se Vedlegg 05. K-7 Åsentunnelen Nord Kartutsnitt.
Fra Hæhre effektbryter B700.E6.1, videre som 24kV kabelanlegg i rør, Axcess 1x3x10mm2, ca.
200m fram mot transformatorkiosk plassert ved riggområde. Containerkiosk er merket TM710.E6.1. Målecelle og lastbryter er plassert her. Akseptert av Tensio.
Containerkiosk TM710.E6.1 huser en 1250kVA 22kV/0,4kV transformator og et koblingsanlegg med to høyspentavganger, en inngang. Se vedlegg 10. Hæhre hovedtransformator 1250kVA.
Kabelavgangene fra containerkiosk TM710.E6.1, forsyner henholdsvis den interne 1250kVA transformatoren, 22kV/415V og en 24kV Axcess 1x3x10mm2 kabelforbindelse forlagt i rør fram til en 1250kVA 22kV/415V TN-C riggtransformator ved påhugget, T720.E6.1. Fra T720.E6.1 forsynes to stykker 22kV/1,0kV tunelltransformatorer plassert i lukkede containere, se vedlegg 11. Hæhre tunelltransformator 800kVA.
Alle containere har koblingsanlegg med en inngangscelle, en celle for forsyning av intern transformator og en celle for forsyning av kabelforbindelse. Alt henger på kjede.
De to 1000V transformatorkioskene ved påhugget merkes henholdsvis T730.E6.1 og T740.E6.1.
Se vedlegg 3 K-7 Påhugg Nord Åsentunnelen – Enlinje, byggestrøm høyspent.
Byggestrømsanleggets fleksibilitet:
Høyspentkabel forlegges i rør fram til påhugg i tunell. I tunellen henges kabelen opp etter jordline som boltes i taket ved siden av ventilasjonen, se vedlegg 13. Hæhre supplerende høyspentutstyr.
Tunellcontainere med 800kVA transformator plasseres ved oppstart høvelig utenfor påhugget.
Tunneltrafoene forsyner derifra hver sin 1kV motoriserte kabeltrommel som brukes direkte i påhugget, og rulles ut fortløpende, se vedlegg 12. Hæhre 1kV kabel på spolbar trommel.
Tunellcontainere med 800kVA transformator flyttes fram 500m etter framdrift, tilsvarende lengden på den 1kV spolbare kabelen. Det skjøtes da inn 22kV Axcess 1x3x10mm2 kabel på 800kVA primærside ved bruk av standard Ensto låsbare skjøtebokser og termineringer.
På enden av kabeltrommelen finnes 1kV uttakskontakter og en mindre 63kVA 1kV IT/0,4kV TN-S transformator for 400V utstyr som pumper etc.
Enlinjeskjema for byggestrømsanlegget skal følge anlegget og endres med endringer i byggestrømsanlegget etter tunelldriftens framdrift, se Vedlegg 03. K-7 Påhugg Nord Åsentunnelen – Enlinjeskjema byggestrøm høyspent.
Oversikt over grensesnitt mot områdekonsesjonær Tensio TN:
Geografisk referanse
GPS (UTM32) Utforming Spenningsområde
Mast SH8519.005 N:7061058, E:305446 Lastskillebryter i mast
22 kV
Oversikt over Hæhre byggestrømscontainer med effektbryter:
Geografisk referanse
GPS (UTM32) Utforming Spenningsområde
B700.E6.1
«Dullumsgrenda»
N:7061055, E:305446E Container 22 kV
Otera Infra AS, Stemmane 4C, 4636 Kristiansand, Norge 5
2. Kontaktinformasjon
Driftsleder og Søker på vegne av Hæhre Entreprenør AS: Otera Infra AS Org.nr: 995 845 067
Driftsleder: Per Tveiten Email: per.tveiten@otera.no
Hovedentreprenør: Hæhre Entreprenør AS Org.nr: 986 420 010
Kontaktperson: Bjarte Aga Email: bjarte.aga@akh.no Områdekonsesjon: Tensio TN Kontaktperson: Arve Skulbørstad Email: arve.skulboerstad@nte.no
3. Berørte parter
Tensio TN har områdekonsesjon hvor det søkes tilknytning av midlertidig byggestrøm.
Grensesnitt mellom Otera Infra AS og Tensio TN er skriftlig definert gjennom «Koblings- og driftsavtale Åsentunnelen», se vedlegg 1. K-7: Påhugg, Koblings- og driftsavtale Åsentunellen Nord.
Tensio TN eier og bygger nett frem til terminal for grensesnittet, definert som utgående kabelsko på B85250, kabelsko eies av Hæhre Entreprenør AS.
Grensesnitt for måling er målecelle plassert i 1250kVA byggestrømskiosk, merket TM710.E6.1.
Et høyspentanlegg krever iht. FSE § 6 en driftsleder.
Driftslederavtale for omsøkte midlertidige anleggskonsesjon er etablert mellom Otera Infra AS som vil ivareta driftslederansvaret for konsesjonen og Hæhre Entreprenør AS som eier av anlegget.
Enlinjeskjema 22kV Byggestrøm påhugg Åsentunnelen Nord, viser grensesnitt og oppbygging av anlegget, se Vedlegg 03. K-7 Påhugg Nord Åsentunnelen – Enlinje, byggestrøm høyspent.
Fylkeskommune, kommune, grunneiere og interesseorganisasjoner er varslet om tiltaket gjennom vedtatte reguleringsavtale Nye Veier for etablering av ny E6 mellom Kvithammer og Åsen, se vedlegg 6. Reguleringsplan ute for høring, ny E6 Kvithammer – Åsen.
Grunneiere, direkte berørt og gjenboere:
Rigg og påhugg Nord Åsentunnelen: g.nr. 180/b.nr.1 g.nr. 180/b.nr.2 g.nr. 209/b.nr.18 g.nr. 209/b.nr.19 g.nr. 209/b.nr.21
g.nr. 500/b.nr.1 (Statens vegvesen – E6)
g.nr.613/b.nr.1 (Levanger kommune – Dullumsgrenda) g.nr. 516/b.nr.1 (Trøndelag fylkeskommune – FV6584)
Grunneiere forventes ikke å bli berørt av midlertidig anleggskonsesjon ut over de ulempene de omsøkte anleggsarbeidene gir.
Konsesjon og driftslederansvar berører ikke grunneiere og myndighetsinteresser idet tiltakene ligger innenfor området som er regulert for vegutbygging, se Vedlegg 05. K-7 Åsentunnelen Nord Kartutsnitt fra Offentlig ettersyn og høring PlanID L2018010) (sak nr. PS 21/2021) Reguleringsplan for Kvithammar – Åsen, parsell Levanger.
Otera Infra AS, Stemmane 4C, 4636 Kristiansand, Norge 7
Figur 2-Vedlegg 5 Rigg- og påhugg nord Åsentunnelen
4. Konsekvenser
Midlertidig høyspent byggestrøm er planlagt i område regulert til veibygging, se vedlegg 4. K-7 Påhugg Situasjonskart Åsentunnelen, hvor reguleringsområdet er skravert og omsøkte
høyspentkonsesjon markert.
Se også vedlegg 5. K-7: Påhugg Åsentunnelen Kartutsnitt fra Offentlig ettersyn og høring PlanID L2018010) (sak nr. PS 21/2021) Reguleringsplan for Kvithammar – Åsen, parsell Levanger og Vedlegg 6. Reguleringsplan, E6 Kvithammer – Åsen.
Tilleggskonsekvenser fra kabelanlegget for midlertidig byggestrøm ut over reguleringsplanen vurderes å være ubetydelige eller fraværende.
Omsøkt høyspent midlertidige kabelanlegg vil bli montert ryddig og på en måte som ikke virker skjemmende for omgivelsene. Alle containere er utstyrt med låser og godt merket
«Høyspenning Livsfare».
Kabel legges i bakken sammen med jordwire, beskyttelsesleder fram til containerkiosk med effektbryter, B700.E6.1 Fra effektbryter B700.E6.1 legges kabel i trykkfaste rør under jorda fram til nettstasjon med målecelle, TM710.E6.1. Jordwire legges ved langs hele traseen og kobles sammen med områdekonsesjonærs jordanlegg ved H-mast, grensesnittet.
I tunellhenget, henges kabelen opp i langsgående jordwire, til side for ventilasjonskanalene og hvor den ikke er eksponert for mekaniske påkjenninger. Det er drevet flere tuneller med
oppheng av høyspent byggestrøm etter samme prinsipp og med godt resultat. Det brukes prosjekterte og tilpassede wirefester slik at kabelanlegget ikke skal ramle ned av sin egen vekt.
Sikkerhet for det omsøkte anlegget blir ivaretatt gjennom driftslederavtalen, Vedlegg 02. K-7 Åsentunnelen - Driftslederavtale
Koblingsavtalen, se Vedlegg 01. K-7 Koblings- og driftsavtale Åsentunellen Nord, beskriver innstilling av Hæhre Entreprenør AS sin effektbryter B700.E6.1 som beskytter høyspent
midlertidig byggestrøm og sikrer umiddelbar utkobling og selektiviet mot Tensio TN ved feil på byggestrømmens høyspentanlegg, slik at feil ikke blir stående med fare for branntilløp.
Otera Infra justerer på vegne av Hæhre Entreprenør AS effektbryteren iht. koblingsavtalen, se Vedlegg 01. K-7 Koblings- og driftsavtale Åsentunellen Nord. Ved utvidelse av anlegget innover i tunellen, defineres det hvor stor utstrekning byggestrømsanlegget kan ha før Tensio TN må justere vern etter reviderte verntabeller, se vedlegg Vedlegg 03. K-7 Påhugg Nord Åsentunnelen – Enlinje, byggestrøm høyspent.
Fare for skade på mannskap, allmenheten og utstyr nødvendig for framføring av elektrisk kraft til områdets beboere vurderes minimal.
Otera Infra AS, Stemmane 4C, 4636 Kristiansand, Norge 9
5. Kulturminner og naturmangfold
Omsøkte konsesjon ligger innenfor området som er omsøkt regulert for vegutbygging og påvirker ikke kulturminner eller naturmangfold på en annen eller mer intensiv måte enn hva som er åpnet for i reguleringsplanen for vegutbyggingen.
Kulturminner og naturmangfold vurderes som tilstrekkelig behandlet i søknad på
reguleringsplan for vegutbygging, se vedlegg 6. Reguleringsplan, E6 Kvithammer – Åsen.
Omsøkte konsesjonspliktige tiltak med høyspent byggestrøm er på alle måter komplett reversibelt med tanke på noe påvirkning kulturminner og naturmangfold. Kabelanlegget kan opp mot kulturminner og naturmangfold sammenlignes med et ordinært provisorisk
kabelanlegg. Avrenning fra kabelanlegget er ikke en problemstilling.
6. Tidsomfang
Tensio TN sine arbeider mot grensesnittet er ferdig prosjekterte og avsluttes i endemast SH8519.005.
Arbeidene er planlagt oppstart 1. august 2022.
Kiosker, kabler og hengekabel etableres midlertidig og vil være i drift frem til tunellen er ferdig drevet. Anlegget vil så bli demontert og fjernet for Otera Infra AS regning. Det forventes at tunellen er ferdig drevet og at riggstrømmen kan demobiliseres medio 2025.
Godkjent konsesjon for høyspent byggestrøm oppleves å være tidskritisk med tanke på planlagt oppstart. Det har av budsjettmessige årsaker vært overordnet stans i prosjektet.
7. Kartutsnitt
Se Vedlegg 05. K-7 Åsentunnelen Nord Kartutsnitt fra Offentlig ettersyn og høring PlanID L2018010) (sak nr. PS 21/2021) Reguleringsplan for Kvithammar – Åsen, parsell Levanger.
Se Vedlegg 04. K-7 Påhugg Situasjonskart, Åsentunellen Nord.
8. Utførelse
Høyspentarbeider utføres av Otera Infra AS. Registrert i Elvirksomhetsregisteret.
Sted/dato/signatur
X
Per Tveiten
Driftsleder OTERA INFRA
Per Tveiten
Digitalt signert av Per Tveiten Dato: 2022.03.31 12:44:31 +02'00'31.03.2022
9. Vedlegg
Vedlegg 7 og 8 er fjernet.
1. K-7: Koblings- og driftsavtale Åsentunellen Nord.
2. K-7: Åsentunnelen - Driftslederavtale.
3. K-7: Påhugg Nord Åsentunnelen – Enlinje, byggestrøm høyspent.
4. K-7: Påhugg Situasjonskart
5. K-7: Åsentunnelen Nord Kartutsnitt fra PlanID L2018010) (sak nr. PS 21/2021) Reguleringsplan for Kvithammar – Åsen, parsell Levanger.
6. Reguleringsplan, E6 Kvithammer – Åsen.
9. Hæhre effektbryter 22kV
10. Hæhre hovedtransformator 1250kVA
11. Hæhre tunelltransformator 800kVA
12. Hæhre 1kV kabel på spolbar trommel
13. Hæhre supplerende høyspentutstyr
14. Koblingsavtaler Tensio TN signatur
