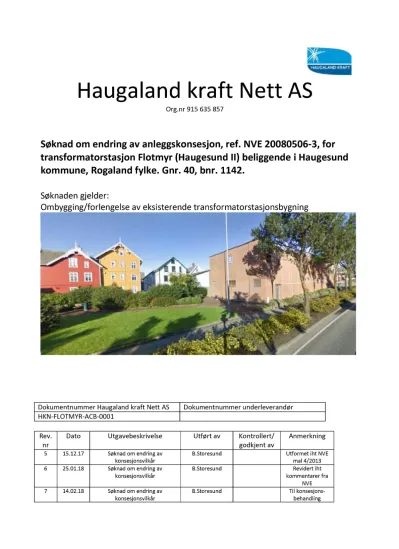

Haugaland kraft Nett AS
Org.nr 915 635 857
Rev.
nr
Dato Utgavebeskrivelse Utført av Kontrollert/
godkjent av
Anmerkning
5 15.12.17 Søknad om endring av konsesjonsvilkår
B.Storesund Utformet iht NVE
mal 4/ 2013 6 25.01.18 Søknad om endring av
konsesjonsvilkår
B.Storesund Revidert iht
kommentarer fra NVE
7 14.02.18 Søknad om endring av B.Storesund Til konsesjons-
Dokumentnummer Haugaland kraft Nett AS Dokumentnummer underleverandør HKN-FLOTMYR-ACB-0001
Søknad om endring av anleggskonsesjon, ref. NVE 20080506-3, for transformatorstasjon Flotmyr (Haugesund II) beliggende i Haugesund kommune, Rogaland fylke. Gnr. 40, bnr. 1142.
Søknaden gjelder:
Ombygging/ forlengelse av eksisterende transformatorstasjonsbygning
Innholdsfor tegnelse
Innholdsfortegnelse... 1
1. Sammendrag... 3
1.1 Anleggseier og søker om konsesjonsendring... 3
1.2 Søknaden gjelder ... 3
1.3 Anleggets beliggenhet og fasade... 4
1.4 Gjennomføringsplan... 6
2. Utførte forarbeider... 7
2.1 Kontakt med kommunale myndigheter ... 7
2.2 Mulighetsstudie utført av eksterne... 8
3. Beskrivelse av anlegget ... 8
3.1 Begrunnelse for forslaget til ombygging ... 8
3.2 Beskrivelse av hva som skal bygges... 9
3.2.1 Stasjonsbygg... 9
3.2.2 Konsesjonspliktige komponenter ... 10
3.3 Nødvendig høyspenning apparatanlegg... 12
3.4 Alternative løsninger ... 12
3.5 Systemløsning... 13
3.6 Sikkerhet og beredskap ... 13
3.7 Sikkerhet mot flom og skred ... 13
3.8 Økonomisk sammenligning av alternative tiltak... 13
4. Virkninger for miljø, naturressurser og samfunn ... 14
5. Avbøtende tiltak... 15
6. Offentlige og private tiltak... 15
7. Innvirkning på private interesser... 16
8. Kart ... 16
9. Vedlegg til søknaden ... 16
10. Innhold i søknad om ekspropriasjon ... 16
11. Innhold i søknad om forhåndstiltredelse ... 16
12. Klassifisering av anlegg etter beredskapsforskriften... 16
13. Orientering av grunneiere/ rettighetshavere... 17
14. Praktiske forhold ... 17
15. Litteraturliste... 17
16. Vedlegg 1: Detaljert anleggsbeskrivelse – unntatt offentlighet ... 19
16.1 Beskrivelse av eksisterende anlegg... 19
16.2 Det som skal bygges... 22
16.3 Praktisk gjennomføring av ombyggingen... 28
16.4 Sikkerhet og beredskap... 32
16.5 Teknisk/ økonomisk vurdering... 33
16.6 ROS analyse nivå 2 for Flotmyr stasjon... 42
17. Vedlegg 2: Godkjent Rammetillatelse ... 45
18. Vedlegg 3: Følgeskriv og matrikkelbrev gnr. 40 brn. 1142... 52
19. Vedlegg 4: Tillatelse til arealoverføring – Karmsundgata 224... 66
1. Sammendr ag
Haugaland kraft nett AS søker konsesjon for utvidelse og oppgradering av Flotmyr
transformatorstasjon, Haugesund. Stasjonsbygget har adresse Karmsundgaten 224. gnr. 40, bnr.
1142. Stasjonen består av ett bygg som i dag måler 32x11 meter. Dette bygget ønsker Haugaland kraft nett AS å forlenge 12 meter mot sør, mot eksisterende fotgjengerundergang. Fasadens stil blir ikke endret og høyden av tilbygget blir tilsvarende som for dagens bygg. Haugaland kraft nett AS eier tomten for eksisterende bygg inklusive areal nødvendig for utvidelsen.
Flotmyr stasjon skal oppgraderes for å bedre person- og driftssikkerheten, for å styrke anleggets kortslutningsholdfasthet, for å øke transformatorkapasiteten, for å tilrettelegge for omlegging av transmisjonsspenningen fra 66 kV til 132 kV og for å kunne utvide anlegget med nye avganger og samtidig heve distribusjonsspenningen fra 11 kV til 22 kV i bynettet.
Stasjonen er 50 år gammel og har ikke en standard som er ønskelig i Haugesund bys viktigste elektriske anlegg. Nytt sykehus og behov for landstrøm til kaianlegg m.m. er faktorer som krever snarlige endringer i stasjonen.
Haugaland kraft nett AS ønsker en byggestart første kvartal 2019. Anleggstiden blir 18 måneder.
Gravearbeid og bygningsarbeid forventes ferdigstilt innen utgangen av 2019.
Utvidelsen av Flotmyr stasjon vil påvirke naboer visuelt. Det vil ikke bli noen økt aktivitet i området etter ferdigstilt byggearbeid og driftssetting. Det blir heller ikke utslipp av noe slag, og støynivået blir som for dagens anlegg, det vil si ubetydelig.
1.1 Anleggseier og søker om konsesjonsendr ing
Søker:
Haugaland Kraft Nett AS Postboks 2015,
5504 HAUGESUND Org.nr 915 635 857 Kontaktperson selskap:
Bendik Storesund Tlf 47634790
Haugaland kraft nett AS er et funksjonelt uavhengig nettselskap. Haugaland kraft nett AS er et av flere datterselskap i Haugaland kraft AS som er et interkommunalt konsern.
1.2 Søk naden gjelder
Det søkes om endring av en eksisterende anleggskonsesjon:
Anleggskonsesjon
Dato: 03.12.2015 Varighet: 01.01.2025 Ref: 201504884-2
Punkt nr 2 i denne konsesjonen ønskes endret. Punkt 2 har følgende formulering:
2. Haugesund II transformatorstasjon, Haugesund kommune, med:
En transformator med ytelse 20 MVA og omsetning 66/11 kV En transformator med ytelse 18 MVA og omsetning 66/11 kV En transformator med ytelse 25 MVA og omsetning 66/11 kV Nødvendig høyspennings apparatanlegg
Stasjon Flotmyr kalles Haugesund II i eksisterende konsesjon. Den er omdøpt til Flotmyr
transformatorstasjon i henhold til lokaliseringen av stasjonen og navnepraksis i Haugaland kraft nett AS.
Haugaland kraft nett AS søker om tillatelse til å bygge om og utvide eksisterende transformatorstasjon Flotmyr (Haugesund II). Ombyggingen og utvidelsen gjelder:
En forlengelse av stasjonsbygget med 12 meter. Bredden og byggets ytre utforming beholdes i all vesentlighet.
Installert transformatorytelse økes fra 63 MVA fordelt på 3 transformatorer, til total ytelse 113 MVA fordelt på inntil 4 transformatorer.
Stasjonen bygges om fra isolasjonsnivå 72,5 kV til 145 kV. Stasjonens spenningsnivå på 60 kV videreføres inntil videre fram til 132 kV innføres om noen år.
Stasjonen får 2 spenningsnivåer for distribusjonsnettet, 11 kV og 22 kV, mot bare 11 kV i eksisterende stasjon. Alt 11 kV nett skal bygges om til 22 kV i løpet kommende år.
Anlegget søknaden gjelder, omfattes av Energilovens § 3.1 og Plan- og bygningslovens bestemmelser i
§1-3. Konsesjonspliktige komponenter etter ombygging av Flotmyr blir:
1 stk 50 MVA transformator med spenningsomsetning 132(66)/ 22 kV 1 stk 20 MVA transformator med spenningsomsetning 66/ 11 kV 1 stk 18 MVA transformator med spenningsomsetning 66/ 11 kV 1 stk 25 MVA transformator med spenningsomsetning 66/ 11 kV
Bryteranlegg 145 kV SF6med dupleks samleskinner og 13 stk effektbrytere
Flotmyr transformatorstasjon og tilhørende eiendom gnr. 40, bnr. 1142, eies i sin helhet av Haugaland kraft nett AS.
1.3 Anleggets beliggenhet og fasade
Anlegget ligger på gnr. 40, bnr. 1142 og adressen er Karmsundgaten 224, 5525 Haugesund.
Kartet i figur 1 viser plassering av Flotmyr stasjon i Haugesund kommune. Kartet i figur 2 viser
plasseringen lokalt i bykjernen. Bilde 1 viser et foto av stasjonen med stiplet eiendomsgrense. Flotmyr stasjon ligger innenfor området som blir regnet som sentrum i Haugesund by.
Figur 1 Geografisk plassering, oversikt
Figur 2 Geografisk plassering, detaljert
Bilde 1 Flotmyr stasjon sett fra sør-øst. Tilbygget vil dekke tomtearealet i sør.
1.4 Gjennomfør i ngsplan
Foreløpig gjennomføringsplan for ombygging av Flotmyr transformatorstasjon:
Aktivitet Q4 2017 Q1+Q2
2018
Q3+Q4 2018
Q1+Q2 2019
Q3+Q4 2019
Q1+Q2 2020
Q3 2020
Konsesjonsbehandling
Forprosjektering og spesifikasjon Detaljspesifikasjon og
anbudshåndtering Detaljprosjektering Bygging
Idriftsetting
Anleggsarbeidet planlegges å starte i begynnelsen av 2019. Hovedaktiviteten må foregå i perioden vår til høst for å unngå kristiske arbeidsoperasjoner under de høyeste belastningstoppene i stasjonen.
N
2. Utfør te for ar beider
2.1 Kontakt med kommunale myndigheter
Haugaland kraft nett AS kontaktet Haugesund kommune i 2014 for å informere om en mulig ombygging av Flotmyr transformatorstasjon. En skisse til løsning med forlengelse av eksisterende bygg ble
presentert. Haugesund kommune stilte spørsmål til ombyggingen og om en eksisterende grønn lunge i sør kunne beholdes uten endringer.
Haugaland kraft nett AS kontaktet i 2016 arkitektfirmaet Petter J. Rasmussen ASi Haugesund for å utarbeide en grov skisse til en ytre løsning for Flotmyr stasjon. Dette arkitektfirmaet hjalp videre til med utforming av en rammesøknad til Haugesund kommune. En slik rammetillatelse er strengt tatt ikke nødvendig i følge Energiloven ettersom det er NVE som har den formelle saksbehandlingen i forhold til konsesjonssøknaden. Haugaland kraft nett AS har i denne saken likevel hatt en tett dialog med
kommunen for å få en god saksgang.
Haugesund kommune gav i sak 2015/ 6766 den 21.12.2016 en rammetillatelse[1]med dispensasjon fra arealplanen m.m. for oppføring av bygg for utvidelse av Flotmyr stasjon. Haugaland kraft nett AShar ervervet nødvendige arealer på 38,4 m2for utvidelsen og ombyggingen av Flotmyr stasjon. NVE har den formelle fullmakten til å godkjenne eller forkaste forslaget til stasjonsutvidelse i henhold til den
foreliggende konsesjonssøknaden. Kravene Haugesund kommune stiller er det således opp til NVE å videreføre som et formelt krav til en eventuelt godkjent konsesjon.
I rammetillatelsen fra Haugesund kommune, sak 2015/ 6766 datert 21.12.2016, heter det:
«I medhold av plan og bygningsloven § 19-2 gis det dispensasjon for bygging i strid med byggegrense, arealformål, utnyttelsesgrad og avstand til naboeiendom. Hensynene bak bestemmelsene synes ikke å bli vesentlig tilsidesatt. Fordelene vurderes videre å være klart større enn ulempene etter en samlet vurdering. Dispensasjonene gis på vilkår:
Innsendt utomhusplan må endres for å bedre ivareta grøntstrukturen langs Karmsundgata og Skjoldavegen. Valg av egnede planter og materialer må gjøres i samråd med Haugesund kommune som eier av parkarealet. Detaljplan og beskrivelse skal sendes inn sammen med første søknad om
igangsetting.
Det arealet som er beslaglegges på gnr 40 bnr 1141 skal søkes overført til gnr 40 bnr 1142.
I medhold av plan- og bygningsloven § 21-4, jfr. § 20-3 godkjennes søknad om rammetillatelse mottatt 14.07.2016 for utvidelse av trafo. Vilkår for dispensasjon må etterkommes og følgende betingelser må være ivaretatt ved søknad om igangsetting:
Godkjent utomhusplan
En evt. etablering av avkjørsel til Karmsundgata må godkjennes av Statens vegvesen Søknad om fradeling/ arealoverføring må være godkjent
Protest fra nabo tas ikke til følge.»
I etterkant har Haugaland kraft nett AS ervervet nødvendig areal, 38,4 m2, som er overført til grn. 40 br.nr. 1142.
Flotmyr stasjon ligger parallelt med en tofelts hovedvei gjennom byen. Ombyggingen er vurdert av Statens vegvesen som uttaler:
Uttale fra Statens vegvesen, utdrag:
«Tiltaket oppfattes å ikke komme i konflikt med kommunedelplan for Karmsundgata.
På utomhusplan datert 13.04.2016 ser det ut til at det er vist direkteavkjørsel til fv. 47 i forbindelse med uts kifting av tr afo… D ersom det sk al lages en per manent utkjø rsel til fv. 47 , må t iltakshaver sø ke om tillatelse til etablering av ny avkjørsel.»
2.2 Mulighetsstudi e utfør t av ekster ne
Haugaland kraft nett ASengasjerte firmaet ABB til å gjennomføre en mulighetsstudie i 2015 med tanke på oppgradering av Flotmyr transformatorstasjon. Hovedformålet med studien var å vurdere om en ombygging under kontinuerlig drift i det hele tatt lot seg gjøre. ABB ble forespurt som følge av at utstyret i eksisterende anlegg er ABB relatert.
Haugaland kraft nett AS gjennomførte parallelt en vurdering i egen regi for å sjekke muligheten for ombygging av stasjonen under tilnærmet normal drift.
En ombygging av Flotmyr transformatorstasjon byr på utfordringer i forhold til nærhet til
spenningsførende anleggsdeler i byggeperioden. Gjenbruk av eksisterende bygningsmasse og tomt antas å gi besparelser. Kabelforlegninger kan i all vesentlighet beholdes etter mindre justeringer.
En alternativ ny stasjonsplassering i tett bybebyggelse vil også gi utfordringer. Fordelen med en ny plassering og nytt bygg er at byggearbeidet da kan foregå uten hensyntagen til et anlegg i full drift. Et nytt bygg utelukker derimot ikke kostnader også for den gamle stasjonen.
Konklusjonen fra studien som ABB gjennomførte, var at stasjonen kan bygges om under drift dersom eksisterende bygg utvides noe mot sør. Haugaland kraft nett sin egen vurdering samsvarer med ABB sin konklusjon.
3. Besk r ivelse av anlegget
3.1 Begr unnelse for for slaget ti l ombygging
Flotmyr transformatorstasjon, som i konsesjonspapirene er kalt Haugesund II, ønskes ombygget og oppgradert. Hovedformålet med ombyggingen er å bedre personsikkerheten og driftssikkerheten i anlegget, å styrke anleggets kortslutningsholdfasthet og å øke effektkapasiteten til stasjonen. I tillegg må stasjonen bygges om for å få plass til nye avganger og for å kunne legge om til nye spenningesnivå 22 kV og 132 kV tilpasset dagens standarder. Kapasitetsøkningen er påkrevd for å kunne forsyne nye virksomheter i sentrum pluss landstrøm til kaianlegg, samt å ha nok kapasitet til et større sykehus som starter utbyggingen i 2018. Stipulert økt forbruk til landstrøm og til nytt sykehus er 3+6 MW.
Eksisterende anlegg er fra slutten av 60-tallet. Det er modent for en modernisering for å ivareta dagens krav til betjening, overvåking og sikkerhet. Stasjonen er sentral i elektrisitetsforsyningen i Haugesund sentrum. Forsyningssikkerheten for Haugesund by fordrer at stasjonen holdes i god driftsmessig forfatning.
Flotmyr stasjon har potensiale til å være en leverandør av spillvarme til eventuelle nye byggekomplekser som er planlagt i området øst for Karmsundsgaten.
3.2 Beskr ivelse av hva som skal bygges
3.2.1 Stasjonsbygg
Flotmyr transformatorstasjon ble ferdigstilt i 1968. Stasjonen består av ett bygg. Byggets grunnareal er 356 m2og måler utvendig 32,4 x 11 meter.
Eksisterende bygg skal forlenges med 12 meter. Bredden beholdes som i dag. Tilbygget skal romme nye koblingsanlegg og transformatorer. Endringen som omgivelsene vil merke, er forlengelsen av bygget.
Stasjonen har i dag ingen utslipp i form av væske eller gass/ lukt. Det vil den ombygde stasjoner heller ikke ha. Dagens stasjon har et svakt definert trykkavlastningsystem. I den ombygde stasjonen vil trykkavlastningskanaler bli revurdert og om nødvendig ført opp og ut i trygg høyde mot vegen i øst.
Svak støy fra kjøleviftene i kjelleretasjen i stasjonen kan høres i dag. Det nye anlegget vil få tilsvarende vifter som kan gi støy på samme nivå som i dagens anlegg. Viftene for det nye anlegget vil fortrinnsvis plasseres på taket av tilbygget. Utnyttes spillvarmen, blir viftene kun en reserve som sjelden eller aldri er i drift. Støy fra transformatorer og tilhørende vifter forutsettes begrenset til et akseptabelt nivå mot bebyggelse i vest.
Påbygget vil beslaglegge et areal på 130 m2. Arealet er en del av et parkområde på sørsiden av
eksisterende bygg. Transformatorstasjonen vil få en fasade tilsvarende den nåværende. Utearealet som grenser til bygget i sør, vil bli opparbeidet som et representativt park- eller oppholdsområde.
Utformingen skal godkjennes av myndighetene.
Ombyggingen vil pågå i halvannet år. Anleggsarbeidet som omgivelsene vil merke, er antatt ferdigstilt i løpet av ti måneder, fra mars til oktober. Det blir gravearbeider delvis rundt hele det eksisterende bygget med et vedvarende anleggsområde hovedsakelig i sør og øst.
Figur 3 viser en målskisse av eksisterende bygg med tilbygg. Figur 4 viser den utvendige endringen av stasjonen. Områder for plassering av anleggsmateriell i byggeperioden, er antydet med gul farge i figur 5. Bruk av de merkede områdene i byggeperioden er foreløpig foreslått av eierene som er Haugesund kommune og Statens vegvesen. Adkomstvei for anleggsområdet i nord er langs gang-og sykkelvei øst for stasjonsbygget. Sykkelveien må stenges midlertidig i anleggsperioden. En midlertidig stenging av denne sykkelveien anses ikke som problematisk ettersom alternativ passasje er naturlig og lett tilgjengelig.
Adkomstvei for anleggsområdet i sør er via eksisterende vei fra øst. For øvrig vises til godkjent Rammetillatelse som er vedlagt denne søknaden.
3.2.2 Konsesjonspli kt ige komponenter
Eksisterende luftisolerte høyspenning koblingsanlegget i Flotmyr ønskes ombygd og erstattet med et kompakt SF6anlegg. Antallet avganger i eksisterende anlegg skal økes fra 8 stk til 12 stk. En ny transformator skal installeres. Nye konsesjonspliktige komponenter:
1 stk 50 MVA transformator med spenningsomsetning 132(66)/ 22 kV.
Bryteranlegg 145 kV SF6med dupleks samleskinner og 13 stk effektbrytere
Alt høyspenningsutstyr i koblingsanlegget blir skiftet ut. Høyspenningsmateriellet blir isolert for 145 kV.
Et luftisolert anlegg til erstatning for det eksisterende er ikke ansett som mulig på grunn av disponibel plass og muligheten for å øke denne. Plassbehovet til et luftisolert 145 kV anlegg blir mer enn 60 m langt og mer enn 5 m bredt.
Figur 3 Målskisse for planlagt ombygd stasjon. Bredden blir som i dag 11 meter og høyden beholdes.
Figur 4 Skisse til ombygging av Flotmyr transformatorstasjon. Tilbygget utgjør den sørlige delen av bygget.
N N
Figur 5 Anleggsområder for lagring under byggeperioden er markert med gult.
3.3 Nødvendig høyspenning appar atanlegg
Flotmyr stasjon blir i hovedsak videreført som i dag. Den vil ha koblingsanlegg for 145 kV og for 24 kV i motsetning til dagens 72,5 kV og 12 kV anlegg. Koblingsanlegget for 24 kV kan være luftisolert.
3.4 Alter nati ve løsninger
Søknaden om konsesjon for Flotmyr stasjon inneholder ingen reelle alternative løsninger for eventuell ny plassering av en stasjon. En oppgradering av eksisterende stasjon hvor bygningsmassen og tomt i hovedsak beholdes, er vurdert som den enkleste og antatt rimeligste løsning. Alternativet å finne en ny tomt i bykjernen og deretter starte prosessen med å få godkjent en ny stasjon, er vurdert som mer
Flotmyr stasjon
Plassering av prisestimert ny stasjon (Alt. 2.)
arbeidskrevende og kostbart enn å bygge på og renovere stasjonen som allerede eksisterer. Dette er anskueliggjort gjennom et prisoverslag for en tenkt ny stasjon i umiddelbar nærhet. Plasseringen av denne stasjonen er vist i figur 5.
Haugaland kraft nett AS vurderte i 2014 muligheten for en ny stasjon omkring en kilometer nord-vest for Flotmyr transformatorstasjon. Denne nye stasjon ble tenkt plassert ved Killingøymoloen, helt i
havkanten. Stasjonen ble vurdert som følge av en forespeilet lastøkning pga. industri og mulig landstrøm for skip i området. Alternativet ble ikke fulgt opp da den akuelle tomten var sterkt værutsatt og hadde lite disponibelt areal. Alternativet er ikke tatt med i prisestimatet.
3.5 Systemløsning
Flotmyr transformatorstasjon og dens innplassering i fremtidig forsyning av elektrisk energi i Haugesund er vurdert i forhold til sikkerhet og beredskap. I medhold av energiloven §9-4 og beredskapsforskriften
§9-3 er opplysninger om Flotmyr transformatorstasjon og stasjonens funksjon i fremtidig kraftforsyning i Haugesund unntatt offentlighet. Opplysningene er lagt i Vedlegg 1.
3.6 Sikker het og ber edskap
I medhold av energiloven §9-4 og beredskapsforskriften §9-3, er opplysninger relatert til sikkerhet og beredskap og ROS analyse for Flotmyr transformatorstasjon unntatt offentlighet. Opplysningene er lagt i Vedlegg 1.
3.7 Sikker het mot flom og skr ed
Flotmyr stasjon ligger ikke spesielt utsatt til for flom og ikke for skred/ synkehull. Overvann i
kjelleretasjen som følge av heftige regnskyll, kan teoretisk forekomme. Stasjonen har egen pumpe for å forhindre oppsamling av vann og oversvømmelse. God drenering mot en eksisterende tunnel samt oppgradering og godt vedlikehold av lensepumper, vil redusere sannsynligheten for overvann i kjelleretasjen til et akseptabelt nivå.
3.8 Økonomisk sammenligning av alter native tiltak
Kostnadene relatert til tre alternative valg for Flotmyr stasjon er sammenlignet.
Alternativ 0 er å drifte anlegget slik det er i dag fram til utløpt teknisk levetid. Teknisk levetid er satt til 50 år. Alternativ 0 er presentert som et nullpluss alternativ hvor rimeligste ombygging er forutsatt å inntreffe ved utløpt teknisk levetid. Alternativ 0 er rimeligst når man helt ser bort fra personfare og kostnader ved personskade. Videre drift av dagens stasjon forhindrer omlegging til 22 kV. Alternativ 0 er å skyve problemene foran seg.
Alternativ 1 er foretrukket løsning. Denne innebærer utvidelse og ombygging av eksisterende bygningsmasse. De åpne anleggene bygges inn og skjermes. Eksisterende utstyr som ikke byttes ut, sikres ved nye utblåsingskanaler i tillegg til ny skjerming. Nye transformatorer plasseres over bakkenivå.
Alle oljeisolerte komponenter skal ha skjerming mot bebyggelse i vest og med
eksplosjonavlastningskanaler mot vei i øst. Alternativ 1 kommer dyrere ut enn Alternativ 0 fordi et oppgradert anlegg i Flotmyr ikke endrer driftsbildet i nettet eller reduserer tapene vesentlig.
Hovedargumentet for Alternativ 1 er å få en forsvarlig personsikkerhet, fornye et aldrende anlegg, øke kapasiteten, legge til rette for overgang til 22 kV i bynettet og å åpne for overgang til 132 kV som overføringsspenning mellom stasjoner.
Alternativ 2 er en helt ny stasjon på en alternativ tomt nær eksisterende stasjon. Dette alternativet blir dyrere og det frigjør ikke den eksisterende stasjonen. Fordelen med en ny stasjon er at byggingen blir enklere. Ferdigstillingen vil ta lengre tid i og med at tomten og bygningskomplekset skal gjennom en godkjenningsprosess som kanskje innebærer behov for ekspropriering av eiendom.
Detaljer rundt kostnadene som er lagt til grunn, er utdypet noe i Vedlegg 1.
Nåverdi av stipulerte kostnader for de tre alternative løsningene, er vist i tabell 1.
Alternativ Nr.
Beskrivelse av løsning Nåverdi
(40 år, 4 % p.a.) 0 Drift av dagens anlegg i ytterligere 2 år til utløpt teknisk levetid. kr 104 288 985
1 Ombygging av eksisterende Flotmyr stasjon kr 110 298 735
2 Bygging av en ny og alternativ stasjon til Flotmyr kr 158 116 235
Tabell 1 Nåverdi av kostnader for alternative løsninger sett over en analyseperiode på 40 år
Omtrentlig fire-femdeler av kostnadene er knyttet til elektroteknisk utstyr. Dette innebærer at kostnadene for arbeidet på selve tilbygget og oppussing utgjør en relativt liten del av totalkostnaden.
4. Vir k ninger for miljø, natur r essur ser og samfunn
Omsøkt anlegg påvirker omgivelsene visuelt. Et bygg blir utvidet og spiser av et friområde. Beslaglagt areal er i dag lite benyttet av byens innbyggere og bærer preg av minimalt vedlikehold. En rehabilitering av uteområdet kan ut i fra en totalvurdering være fornuftig. Haugesund kommune har vurdert disse forholdene og gitt sin godkjennelse i forbindelse med behandlingen av rammesøknaden, jf. Vedlegg 2.
Anlegget må godkjennes av NVE helt uavhengig av sakbehandlingen foretatt av Haugesund kommune.
Eksisterende stasjon på Flotmyr avgir normalt lite støy. Ved kobling av høyspenningsbrytere høres et kraftig smell men disse hendelsene er reletivt sjeldne. For en tilfeldig spaserende langs stasjonen kan imidlertid smellet oppleves skremmende. Et nytt anlegg vil ikke avgi kraftige smell ved kobling slik som det eksisterende gjør.
En svak viftelyd kan høres fra utsiden av stasjonen i dag. Lyden er så svak at de færreste legger merke til den. Det ombygde anlegget skal ha olje til vann varmevekslere for utnyttelse av tapsvarmen. Slike varmevekslere er nærmest støyfrie. Som reservekjølesystem blir det imidlertid montert vifter på taket som kan avgi noe støy. Denne støyen, som anses å bli sjelden forekommende, vil skjermes i henhold til de lover og regler som gjelder for anlegg av denne typen.
Flotmyr stasjons uteområde har et påviselig magnetfelt. Feltet målt rett utenfor stasjonsbygningen i øst kan ha en feltstyrke opp mot 2 mikrotesla. I øst passerer gang- og sykkelveien. Personer oppholder seg ikke der over tid.
I vest på grensen mot beboelseshus kan det måles magnetfelt opp mot 1,5 mikrotesla. Dette feltet er forårsaket av tre eksisterende kabler. Feltet fra kablene er målt i høyde 1 meter rett over selve
kabelføringen. Felt fra tett forlagte kabler avtar veldig mye når avstanden blir 2-3 meter. Beboelsesrom i hus som ligger langs tomtegrensen i vest anses å være lite eksponert for magnetfelt fra eksisterende stasjon. For den ombygde stasjonen blir kabelforlegningene plassert slik at samlet
magnetfelteksponering ikke blir uakseptabelt stor.
Figur 5 indikerer omtrentlig feltbildet i dagens situasjon.
Figur 6 Stipulert magnetfelt fra kabler forlagt på vestsiden av Flotmyr stasjon.
5. Avbøt ende ti ltak
Gjenværende uteområde skal gis en tiltalende utforming som kommunale myndigheter ønsker å kunne godkjenne. Dette må gjøres i samråd med NVE som ansvarlig myndighet.
Støyskjerm eller omplassering av kjølevifter kan bli aktuelt dersom støynivået blir for høyt.
Trykkavlastingskanaler for oljefylte komponenter skal ha åpning mot veg i øst, i sikker høyde for alle trafikkanter. Rommene med oljeholdige komponenter skal være utstyrt med egnet hurtigvirkende slukkeanlegg. Det vil foretas en eksplosjonsanalyse som en del av detaljprosjekteringen av
ombyggingen.
Magnetfeltet i uteområdet vest for stasjonsbygningen holdes forsvarlig lavt ved at eventuelle nye kabler legges tett og hensiktsmessig skjerming om nødvendig settes opp. Et påklagelig magnetfelt antas ikke å bli et reelt problem.
6. Offent lige og pr ivat e tilt ak
Uteområdet er et offentlig anliggende. Inger private tiltak er foreslått.
7. Innvir k ning på pr ivate int er esser
Forlengelsen av eksisterende bygg med 12 meter påvirker de nærmeste naboene. Ulempene er vurdert av kommunale myndigheter og er ikke funnet store nok til at bygging frarådes, jf. gitt Rammetillatelse, Vedlegg 2. Den endelige beslutningen om ulemper skal tas til følge, tas av NVE som besluttende myndighet.
Arealet som bebygges, eies i sin helhet av Haugaland kraft nett AS. Eier av ubebygd parkanlegg som danner grensen i sør, er Haugesund kommune. Tilgrensende arealer i vest eies av private.
En nabo til Flotmyr transformatorstasjon har innsigelser til forlengelsen av stasjonsbygget. Innsigelsene er så langt behandlet av Haugesund kommune. Sakpapirene fra Haugesund kommune framkommer av Rammetillatelsen som er vedlagt søknaden, vedlegg 2.
Det er tinglyst en avtale om hovedadkomst til stasjonen over hjørneeiendommen i nord-vest, gnr.40, brn. 958. Denne eiendommen var eid av Haugesund kommune fram til nylig og Haugaland kraft nett AS fikk tinglyst adkomstveien i forkant av salget av eiendommen. Utover dette foreligger det ingen avtaler mellom private eiendomsbesittere og Haugaland kraft nett AS for Flotmyr stasjon.
8. Kar t
Kart som viser plassering av Flotmyr stasjon i Haugesund kommune er vist i figur 4 og 5 i kap. 1.3.
9. Vedlegg ti l søk naden
Vedlegg 1: Detaljert anleggsbeskrivelse – unntatt offentlighet Vedlegg 2: Godkjent Rammetillatelse
Vedlegg 3: Følgeskriv og matrikkelbrev gnr. 40 brn. 1142 Vedlegg 4: Tillatelse til arealoverføring – Karmsundgata 224
10. Innhold i søknad om ek spr opr i asjon
Som det framgår av pkt. 2.1, har Haugaland kraft Nett AS allerede ervervet de nødvendige arealer for utvidelsen av stasjonsbygget. Det er derfor ikke nødvendig med eget ekspropriasjonsvedtak.
11. Innhold i søknad om for håndst iltr edelse
Det er ikke nødvendig å søke om forhåndstiltredelse, jf. pkt. 2.1 og 10.
12. Klassifiser ing av anlegg etter ber edsk apsfor skr ift en
13. Or ient er ing av gr unnei er e/ r ett ighetshaver e
Grunneiere er orientert og har hatt sine innsigelser behandlet av kommunale myndigheter gjennom behandlingen av Rammetillatelsen, jf. Vedlegg 2. Endelig beslutning om innsigelsene skal tas til følge, avgjøres av NVE.
14. Pr aktisk e for hold
En traffikert vei passerer like ved stasjonen. Denne gir utfordringer i byggeperioden. Området hvor tilbygget skal oppføres er trangt. Plassering av anleggsutstyr og utførelse må planlegges godt.
En kommunal tunnel ender opp under stasjonen. Denne må sikres. Tilsvarende må eksisterende kabling inn mot stasjonen sikres. Det må legges til rette for framtidig endring av kabelføringen til stasjonen.
Den største utfordringen ligger i ombygging av et elektrisk anlegg under drift. Det må bygges en innvendig støvtett skillevegg mot spenningsførende anleggsdeler i installasjonsperioden. Arbeidet med påbygget antas å kunne utføres tilnærmet isolert fra driften av anlegget. Den praktiske gjennomføringen er nærmere detaljert i Vedlegg 1.
15. Lit ter at ur li st e
Selskapsgener er te dokument
Regional Kraftsystemutgreiing, Grunnlagsrapport for Sunnhordland og Nord-Rogaland, 11. utgåve, 2016 – 2036
L over og for skr ifter
Forskrift om beredskap i kraftforsyningen av 07.12.2012
Forskrift om tekniske krav til byggverk av 26.03.2010. (Byggteknisk forskrift, TEK 10)
Forskrift om energiutredninger av 07.12.2012 Forskrift om konsekvensutredninger av 26.06.2009 Forskrift om merking av luftfartshinder av 03.12.2002
Forskrift om elektriske forsyningsanlegg av 20.12.2005 (Direktoratet for samfunnssikkerhet og beredskap er ansvarlig myndighet).
Forskrift om krav til kompetanse mv. hos anleggs- og områdekonsesjonærer av 10.03.2011
Energiloven av 01.01.1991
Energilovforskriften av 01.01.1991 Plan- og bygningsloven av 27.06.2008 Oreigningslova av 23.10.1959
Kulturminneloven av 09.06.1979 Veileder e og r appor ter
