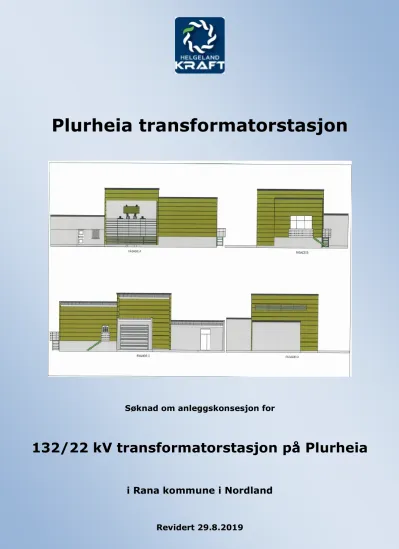

Plurheia transformatorstasjon
Søknad om anleggskonsesjon for
132/22 kV transformatorstasjon på Plurheia
i Rana kommune i Nordland
Revidert 29.8.2019
2
1 SAMMENDRAG
Helgeland Kraft Nett AS planlegger å etablere en 132/22 kV transformatorstasjon på Plurheia for å kunne ta imot ny produksjon fra planlagte vannkraftverk i Røvassdalen og for å bedre systemløsningen for distribusjonsnettet i områdene Røvassdalen, Storforshei og Plurdalen.
Transformatorstasjonen vil også legge til rette for en potensiell økning av produksjon fra eksisterende Reinforsen kraftverk.
2 INNHOLDSFORTEGNELSE
1 SAMMENDRAG ...2
2 INNHOLDSFORTEGNELSE ...2
3 GENERELL INFORMASJON ...3
3.1 Behandling av søknaden ...3
3.2 Presentasjon av Helgeland Kraft Nett AS ...3
3.3 Søknaden ...4
3.4 Anleggets beliggenhet ...5
3.5 Utforming av Plurheia transformatorstasjon ...6
3.6 Forsterkning av distribusjonsnettet i Røvassdalen ...8
3.6 Alternative løsninger ...8
3.7 Forholdet til andre konsesjoner ...9
3.8 Eier og driftsforhold ...10
3.9 Forholdet til Plan- og bygningsloven ...10
3.10 Forholdet til naturmangfoldloven ...10
3.11 Forholdet til kulturminneloven: ...11
3.12 Forholdet til vegloven: ...11
4 Saksbehandlingsprosess...11
5 Tidsplan for gjennomføring ...11
6 Forarbeider...12
7 Beskrivelse av anlegget...12
7.1 Begrunnelse for planlagte transformatorstasjon ...12
7.2 Beskrivelse av ny transformatorstasjon på Plurheia: ...13
7.2.3 Anleggsarbeidet: ...13
7.3 Systemløsning ...13
7.3.1 Alternative systemløsninger som vil ivareta behovet: ...14
7.4 Sikkerhet og beredskap ...14
7.5 Økonomisk vurdering ...14
7.6 Arealbruk og forholdet til grunneiere ...15
8 VIRKNINGER FOR MILJØ OG SAMFUNN ...17
8.1 MILJØ ...18
8.2 SAMFUNN ...19
8.3 Oppsummering ...21
9 VEDLEGG ...21
3
3 GENERELL INFORMASJON
3.1 Behandling av søknaden
Norges vassdrags- og energidirektorat - NVE, har på delegert myndighet fra Olje- og energidepartementet beslutningskompetanse i anleggskonsesjonssaker. Eventuelle høringsuttalelser til konsesjonssøknaden merkes med:” Uttalelse til anleggskonsesjon for Plurheia transformatorstasjon” som sendes til:
Norges vassdrags- og energidirektorat, NVE PB 5091 Majorstua,
0301 OSLO.
Tlf: +47 09575, e-post: [email protected]
3.2 Presentasjon av Helgeland Kraft Nett AS
Helgeland Kraft Nett AS (HKN) eier det meste av strømnettet på Helgeland, unntatt i kommunene Træna, Rødøy, Lurøy og deler av Bindal, samt områder tilhørende MIP Industrinett i Rana.
Figur 1. Konsesjonsområde
HKN er et datterselskap i Helgeland Kraft AS som er et offentlig eid konsern med 14
kommuner som aksjonærer. HKN forvalter linjer på 8000 kilometer og har ca. 45 500 kunder.
Det distribueres totalt 6,5 TWh i dette nettet. For mer informasjon om Helgeland Kraft se:
https://www.helgelandkraft.no/konsern/forside/om-helgeland-kraft/
Kontaktinformasjon:
Helgeland Kraft Nett AS, Postboks 702, 8654 Mosjøen Tlf: 75 10 00 10, e-post: [email protected] Organisasjonsnummer: NO 917 424 799
Spørsmål angående konsesjonssøknaden rettes til:
Hugo Lenningsvik, tlf. 482 40 306, e-post: [email protected]
4
3.3 Søknaden
Søknad om tillatelser i henhold til energilovens bestemmelser:
HKNs anlegg:
I medhold av energilovens § 3-1 om konsesjon på anlegg søkes det om tillatelse til oppføring av en transformatorstasjon på Plurheia i Rana kommune med følgende spesifikasjoner:
- Transformator med omsetning 132/22 kV og ytelse 35 MVA - 3 stk. innendørs 132 kV bryterfelt (inkl. trafofelt)
- Tilhørende nødvendig høyspennings-apparatanlegg - En ca. 250 m lang adkomstvei
Transformatorstasjonens plassering med atkomstvei vises i figur nr. 3 under (side 6) og i vedlagte kart datert 14.6.2019, tegnings-nr. 0982019.
MIP Industrinetts anlegg:
I medhold av energiloven § 3-1 om konsesjon på anlegg søkes det om tillatelse til:
- Etablering av to nye endemaster i forbindelse med ovennevnte Plurheia transformatorstasjon
- Etablering av to nye 132 kV, 800 mm² AL kabler på ca. 150 m hver.
Plassering av endemaster og kabeltrasé vises i figur 5 (side 7) og i vedlagte kart datert 28.6.2019, tegnings-nr. 0992019.
Begrunnelse:
HKN har mottatt henvendelse om nettilknytning av Røvassåga kraftverk i Røvassdalen, men eksisterende distribusjonsnett har ikke kapasitet til å ta imot denne produksjonen. Det er i tillegg behov for å forbedre systemløsningen i området. HKNs vurdering er derfor at det er samfunnsmessig rasjonelt å etablere en transformatorstasjon i tilknytning til MIP Industrinetts 132 kV-linje ved Plurheia. Denne løsningen legger også til rette for eventuell framtidig økning av produksjonen fra Statkrafts kraftverk i Reinforsen. For nærmere beskrivelse av planlagte tiltak se pkt. 7 lenger ned.
Søknad om tillatelser i henhold til oreigningslovens bestemmelser:
I medhold av oreigningslovens § 2, punkt 19, søkes det om ekspropriasjonstillatelse på gnr.
49 bnr. 4 for ca. 2,2 daa tomt til transformatorstasjonen, bruksrett til adkomstvei til ny transformatorstasjon (ca. 250 m og inntil 6 m bred), oppføring av endemaster på 132 kV- linjen samt legging av 132 kV-kabel fra endemaster til transformatorstasjonen. Det vil si de rettigheter som trengs for bygging og drift av de spesifiserte anleggene.
Begrunnelse:
I tilfelle det ikke lykkes å komme til minnelig løsning om erverv av tomt, atkomstvei,
riggområde, kabelanlegg o.l., ønsker HKN/MIP Industrinett å ha muligheten til å ekspropriere nødvendige rettigheter til etablering og drift av transformatorstasjonen.
Transformatorstasjonen representerer store samfunnsverdier som søkes ivaretatt på en god måte.
5
3.4 Anleggets beliggenhet
Figur 2. Transformatorstasjonen er planlagt plassert på Plurheia nordøst for Mo i Rana i Nordland.
6 Figur 3. Kartskissen viser planlagte plassering av ny transformatorstasjon.
Tomteavgrensning er merket med rød heltrukken strek rundt selve transformatorstasjonen i blått.
3.5 utforming av Plurheia transformatorstasjon
Figur 4. Skissen viser fasadetegninger av Plurheia transformatorstasjon. Avhengig av leverandør, kan det bli nødvendig med endringer av bygget. Høyden blir ca. 8 m fra terreng med grunnflate på underkant av 250 m². Se for øvrig vedlagte skisser.
7 Figur 5. Skissen viser planlagte endemaster og 132 kV kabler i MIP Industrinettet som er nødvendige for etableringen og tilknytning av transformatorstasjonen.
Figur 6. Endemastene vil få en utforming som i skissen over.
8
3.6 Forsterkning av distribusjonsnettet i Røvassdalen
Tilknytning av produksjonen fra Røvassåga forutsetter, i tillegg til etablering av Plurheia transformatorstasjon, at eksisterende distribusjonsnett fra Reinforsen til Røvassåga
forsterkes (i realiteten bygges ny forbindelse) og at det etableres en ny 22 kV-forbindelse fra Reinforsen til Plurheia transformatorstasjon.
Figur 5. Kartet viser 22 kV-distribusjonsnett som må forsterkes/bygges nytt i Røvassdalen
3.6 Alternative løsninger
Alternativ løsning har vært å bygge en ny distribusjonslinje fra Reinforsen kraftverk til Langvatn kraftstasjon (etter hvert til framtidig Mo transformatorstasjon). Også denne
løsningen krever forsterkning/nybygging av distribusjonslinjen i Røvassdalen (se kartskisse over).
Dette alternativet var tidligere regnet som det mest rasjonelle (forutsatt kun produksjon fra Røvassåga med 5 MW), men det forutsatte undermagnetisert drift av kraftverket som ga stor reaktiv flyt i nettet. Med bakgrunn i anbefalinger fra REN (bransjestandard), og etter
drøftinger med konsulent, kom vi til at denne lastflyten er i grenseland av hva som er driftsmessig forsvarlig. En økt effekt fra Røvassåga til 7 MW er derfor uaktuelt med denne alternativet.
Alternativet medfører også at produksjonen har lengre vei til nærmeste regionalnettspunkt.
HKN har på bakgrunn av ovennevnte forkastet dette alternativet.
9 Figur 6. Kartskissen viser linje som må forsterkes/bygges ny dersom alternativ løsning ville blitt valgt.
3.7 Forholdet til andre konsesjoner
132 kV Svabo - Storforshei NVE id: 71-224
MIP Industrinett eier og driver 132 kV-linjen som ny
transformatorstasjon vil bli tilknyttet. HKN har god dialog med MIP Industrinett og tilknytning til linjen vil bli gjort i samarbeid mellom partene. MIP Industrinett og HKN er enige om at søknaden også inneholder nødvendige endringer for 132 kV-linjens
anleggskonsesjon (også i tråd med NVEs anbefalinger).
Blakkåga kraftverk Helgeland Kraft Vannkraft AS
Kraftverket har fått konsesjon og vil ha en effekt på 9,9 MW. Det foreligger ingen kjente planer om utbygging av kraftverket, men det vil være kapasitet i transformatorstasjonen til å ta imot denne produksjonen.
Røvassåga kraftverk Norsk Grønnkraft Utbygging
Kraftverket har fått konsesjon og vil ha en effekt på ca. 5 MW som planlegges ført til ny transformatorstasjon i en felles
produksjonsradial. Norsk Grønnkraft Utbygging har planer om å søke om økt effekt til 7 MW. Ny transformatorstasjon vil tilpasses til å kunne ta imot også denne effekten.
Reinforsen kraftverk Statkraft
Kraftverket har vært i drift siden 1920-årene. Statkraft kan på nåværende tidspunkt ikke si noe om når kraftverket blir renovert og evt. effektmessig oppgradert. Produksjonen vil, uavhengig av effekt, bli ført fra kraftverket til ny transformatorstasjon på Plurheia.
Storrøvatn kraftverk Kraftverket er i drift med 0,65 MW og tilkoblet distribusjonsnettet.
Ravnåga kraftverk Kraftverket er i drift med 1,2 MW og tilkoblet distribusjonsnettet Ildgrubforsen Kraftverket er i drift og produksjonen på 5,7 MW vil gå til Plurheia
10 kraftverk transformatorstasjon.
Reingardsåga kraftverk
Kraftverket er i drift med 2,4 MW og tilkoblet distribusjonsnettet.
HKNs
områdekonsesjon
HKN har konsesjon på drift og vedlikehold av distribusjonsnettet i området. Det vil bli nødvendig med omlegging av 22 kV-linjene som i dag går til Reinforsen, og føre disse til ny transformatorstasjon på Plurheia. Dette gjøres i medhold av områdekonsesjonen og vil ikke bli beskrevet nærmere i denne søknaden.
3.8 Eier og driftsforhold
HKN skal eie og drifte transformatorstasjonen, mens MIP Industrinett eier 132 kV-kablene frem til kabelendemuffene i transformatorstasjonen.
3.9 Forholdet til Plan- og bygningsloven
Plan- og bygningslovens § 1-3, andre avsnitt: For anlegg for overføring eller omforming av elektrisk energi som nevnt i energilovens § 3-1 tredje ledd gjelder bare kapittel 2 og 14.
Kapittel 2 § 2-1, andre avsnitt: Kommunen kan kreve at den som fremmer planforslag eller søknad om tiltak, utarbeider kart når dette er nødvendig for å ta stilling til forslaget eller søknaden. Kommunen kan innarbeide slike kart i det offentlige kartgrunnlaget. Kommunen kan kreve at planforslag, søknad og kart leveres i digital form.
Kapittel 14, § 14-1 – virkeområde og formål: Reglene i dette kapittel gjelder for tiltak etter annen lovgivning som kan få vesentlige virkninger for miljø og samfunn.
Forholdet til forskrift om konsekvensutredninger (FOR 2017-06-21-854):
Tiltaket er vurdert mot forskriftens bestemmelser jf. vedlegg I og II. Foreløpig vurdering at tiltaket kommer under vedlegg II, pkt. 3 b2 og at det ikke utløser krav om
konsekvensutredning.
Kommunens arealplaner:
Tiltaket ligger i kommuneplanens arealdel for Rana kommune (planid: KA2004) som LNF- område hvor spredt bebyggelse ikke tillates. Transformatorstasjonen etableres i et område hvor det er etablert flere boliger. Det er i tillegg nylig gitt tillatelse til fradeling av to
eiendommer som antakeligvis skal benyttes til boligformål ca. 130 m fra
transformatorstasjonen. Vår vurdering er at tiltaket ikke vil medføre større endring av LNF- formålet.
TEK 17:
Plan- og bygningslovens forskrift om tekniske krav til byggverk følges så langt den passer ved oppføring av ny transformatorstasjon.
3.10 Forholdet til naturmangfoldloven
:I § 7 står det blant annet: Prinsippene i §§ 8 til 12 skal legges til grunn som retningslinjer ved utøving av offentlig myndighet. Vurderingen skal fremgå av beslutningen.
NVE er i dette tilfellet offentlig myndighet og som skal vurdere forholdet til prinsippene i §§ 8- 12, men vår vurdering er at omsøkte tiltak ikke vil bryte med prinsippene i
naturmangfoldloven.
11
3.11 Forholdet til kulturminneloven:
I henhold til kulturminnelovens § 9 skal det før tiltak iverksettes undersøkes om tiltaket berører kulturminner. Dette vil avklares i forbindelse med byggingen av
transformatorstasjonen.
3.12 Forholdet til vegloven:
Tiltaket medfører behov for utvidet bruk av eksisterende avkjørsel. Det vil bli søkt kommunen om tillatelse til dette.
4 SAKSBEHANDLINGSPROSESS
Konsesjonsprosesser gjennomgår en lovpålagt saksbehandlingsprosess som kan virke relativt omfattende. Tabellen nedenfor angir milepæler i prosessen og kommentarer til disse.
Grønt felt angir hvor i prosessen dette dokumentet (søknaden) ligger.
1 Melding om oppstart av planlegging
HKN varsler berørte parter om oppstart av
planleggingsarbeidet. Berørte parter er typisk grunneiere, kommuner, særlovsmyndigheter og eventuelt andre med interesse for planarbeidet.
2 Søknad om anleggskonsesjon
HKN utarbeider søknad om etter energilovens bestemmelser, og oversender denne til NVE for behandling.
3 Høring og offentlig ettersyn av søknaden
Ved behov sender NVE søknaden ut på høring og offentlig ettersyn til berørte parter, og annonserer i lokale aviser.
Høringsfristen er minimum 6 uker. Ved behov kan det bli arrangert folkemøter om søknaden.
6 Konsesjonsvedtak Etter høringsfristens utløp vil NVE vurdere om saken/tiltaket er tilstrekkelig belyst. Dersom dette er tilfellet vil det bli gjort vedtak i saken.
7 Klagebehandling Dersom det kommer klage på vedtaket vil NVE vurdere om klagen inneholder momenter som gir grunnlag for å endre eller oppheve vedtaket. Dersom NVE velger å opprettholde vedtaket, oversendes klagen(e) til Olje- og energidirektoratet til klagebehandling og endelig vedtak.
Figur 4. Saksbehandlingsprosess
5 TIDSPLAN FOR GJENNOMFØRING
Nedenfor vises foreløpig tidsplan for bygging av Plurheia transformatorstasjon
Aktivitet År 2019 2020 2021 2022
Kvartal 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 Konsesjonssøknad
Offentlig ettersyn av søknad Tillatelse (konsesjon)
Detaljplanlegging og byggeperiode Ferdigstillelse
Figur 5. Tidsplan
12
6 FORARBEIDER
HKN har lagt til rette for bred medvirkning i planleggingsfasen, selv om tiltaket har relativt beskjedent omfang med få berørte parter. Følgende innspill (utdrag) til våre planer har kommet inn etter vår «melding om oppstart av planlegging»:
Sametinget:
Etter vår vurdering av beliggenhet og ellers kjente forhold kan vi ikke se at det er fare for at tiltaket kommer i konflikt med automatisk fredete samiske kulturminner. Sametinget har derfor ingen spesielle merknader til planforslaget.
HKNs kommentarer:
Skulle det ved utførelse av tiltaket dukke opp samiske kulturminner, vil arbeidet umiddelbart bli stanset og kulturminnemyndighetene varslet.
MIP Industrinett AS:
Viser til samtaler og bekreftelse fra deg at Helgeland Kraft Nett påtar seg kostnadene relatert til transformatorstasjonen inkludert tilkobling til 132 kV linje Svabo – Storforshei.
Det vil være viktig for MIP Industrinett å bli involvert planlegging og utførelse på de deler av anleggene som berører 132 kV linjen, samt at vi er på kopi med all nødvendig
kommunikasjon med andre berørte parter.
Det vil være naturlig at vi utarbeider nødvendige avtaler etter de maler vi har i dag.
Ut over dette har vi foreløpig ingen andre kommentarer til meldingen.
HKNs kommentarer:
Det er opprettet dialog med MIP Industrinett om planlagte tiltak hvor kostnadsspørsmålet er avklart. Det er i tillegg enighet om at HKNs søknad om etablering av Plurheia
transformatorstasjon også inneholder nødvendige endringer av MIP Industrinetts konsesjon for 132 kV-linjen.
7 BESKRIVELSE AV ANLEGGET
7.1 Begrunnelse for planlagte transformatorstasjon
I kraftsystemutredningens (KSU) grunnlagsrapport – 2018, er det beskrevet flere ulike alternativer for produksjonstilknytning fra Røvassdal-området. Etter siste KSU har enkelte av kraftverkene som var aktuelle for tilknytning fått avslag om konsesjon. I tillegg er det enda uavklart om Blakkåga vil bli realisert.
I nye vurderinger har vi i tillegg til produksjonsplanene i Røvassdalen også sett på hvordan man kan bedre systemdriften av distribusjonsnettet. Vi har derfor kommet til at det mest rasjonelle er å forsterke distribusjonsnettet i Røvassdalen og etablere en ny
transformatorstasjon på Plurheia (se vedlagte kart). Med denne løsningen får vi i tillegg til en tilknytningsløsning for Røvassåga, også bedring av systemdriften i distribusjonsnettet ved bedring av spenningsforhold, mindre utstrekning av nettet, lavere jordstrømmer mm.
Etablering av ny transformatorstasjon på Plurheia medfører også at planlagte Mo
tranformatorstasjon (ved Langvatn kraftstasjon) kan reduseres i omfang (da kun behov for én transformator) og dermed bygges rimeligere.
13 Planlagte forsterkning av distribusjonsnettet fra omsøkte Plurheia transformatorstasjon opp Røvassdalen, tar imidlertid ikke høyde for evt. produksjon fra Blakkåga (eid av Helgeland Kraft Vannkraft AS), dette grunnet stor usikkerhet i om denne blir utbygd. Dersom Blakkåga- utbygging skulle bli realisert på et senere tidspunkt, vil en tilknytning til Plurheia
transformatorstasjon (som vil ha ledig kapasitet) løses ved etablering av en egen produksjonsradial.
7.2 Beskrivelse av ny transformatorstasjon på Plurheia:
Stasjonen planlegges med:
- 3. stk. 132 kV innendørs bryterfelt (inkl. trafofeltet)
- Transformator med omsetning 132/22 kV og trafoytelse på 35 MVA - Nødvendig høyspennings apparatanlegg
Fasadetegninger og énlinjeskjema for ny transformatorstasjon legges ved søknaden.
Énlinjeskjemaet er unntatt offentligheten.
Transformatorstasjonen må tilknyttes MIP Industrinetts 132 kV-linje via kabelanlegg til linjen (ca. 150 m til hver side av transformatorstasjonen).
7.2.3 Anleggsarbeidet:
Riggplass vil bli etablert i samråd med grunneier og så nær stasjonsområdet som mulig (på tomten).
7.3 Systemløsning
Transformeringskapasitet:
Trafokapasiteten i stasjonen vil bli tilpasset produksjon fra følgende eksisterende og planlagte kraftverk i Røvassdal-området:
I drift Nye Status
Reingardsåga 2,4
Storrøvatn 0,6
Ravnåga 1,2
Ildgrubforsen 5,7
Reinforsen 3,4 5,2 Foreløpig uavklart
Røvassåga 7,0 Konkrete planer
Blakkåga 9,9 Konsesjonsgitt, men ikke konkrete planer
13,3 22,1
Totalt: 35,4
Trafoomsetning:
22 kV er ett av HKNs standardiserte spenningsnivå. Denne må transformeres til MIP Industriparks 132 kV-linje. Dermed må omsetningen være 132/22 kV.
14 Tiltakets virkning på forsyningssikkerhet og spenningskvalitet:
Spenningskvaliteten i Røvassdalen er ikke optimal i eksisterende distribusjonsnett. Dette vil bli sterkt forbedret idet vi får et tilknytningspunkt som ligger nærmere regionalnettet. I tillegg til mindre tap i nettet, vil også forsyningssikkerheten bli forbedret med denne løsningen.
Sanering av anlegg:
Ny transformatorstasjon medfører at vi kan fjerne vår eksisterende 22 kV-linje fra Reinforsen til Langvatn kraftstasjon.
Forholdet til systemansvarlig:
Søknad om konsesjon blir sendt på høring til Statnett, og FOS-søknad vil, når
detaljplanleggingen settes i gang, bli sendt til Statnett som systemansvarlig. Dette i henhold til krav i FOS og FIKS.
Utforming av bryteranlegg:
132 kV-bryterfelt vil bli bygd innendørs (såkalt GIS-anlegg). Selve anlegget (hele transformatorstasjonen) blir dermed relativt beskjeden (ca. 300 m²)
7.3.1 Alternative systemløsninger som vil ivareta behovet:
HKN vurderer det slik at det ikke finnes alternativer som ivaretar behovet.
7.4 Sikkerhet og beredskap
Det er utarbeidet en sjekkliste for vurdering av risiko og sårbarhet som er lagt ved søknaden (se vedlegg 3). Vår vurdering er at tiltaket ikke er utsatt for uønskede natur- og
miljøhendelser.
Sjekklisten inneholder også vurdering av klassifisering av transformatorstasjonen etter beredskapsforskriftens § 5-2. Dette er informasjon som er taushetsbelagt etter energilovens
§ 9-3 jfr. beredskapsforskriftens § 6-2.
7.5 Økonomisk vurdering
I følge senere erfaringer med bygging av transformatorstasjoner i denne størrelsen
(Drevvatn, Nedre Røssåga, Lande, Trongsundet og Tosbotn), antas investeringskostnadene å bli liggende på rundt 40 mill. kr.
Det knytter seg naturlig nok usikkerhet til prisene som er benyttet, men inntil anlegget blir prosjektert mener vi estimatet kan benyttes ved behandling av konsesjonssøknaden.
Dersom all planlagt produksjon blir tilknyttet, vil dette bli et produksjonsrelatert anlegg som, i henhold til gjeldende regelverk, betales av tilknyttede produsenter gjennom en årlig leie.
Siden Plurheia transformatorstasjon ikke alene utløses av ny produksjon, men også utgjør en forbedret systemløsning (ville krevd samme trafostasjon), er den ikke
anleggsbidragsfinansiert.
Det tas imidlertid anleggsbidrag for forsterkning i distribusjonsnettet med fratrekk fra reinvesteringskostnaden.
15 Ombygging av MIP Industrinetts 132 kV-linje for tilknytning av ny transformatorstasjon vil medføre følgende kostnader (estimat):
Flaskehalskostnader:
"Med dette forstås kostnader som skyldes at kapasitetsbegrensninger hindrer en
samfunnsøkonomisk optimal energiflyt. Slike kostnader vil gjøre seg gjeldende både hos produsenter og forbrukere. Da kapasitetsbegrensninger i regionalnettet hittil i liten grad har ført til restriksjoner mhp. produksjon, har HKN pr. i dag ikke rutiner for beregning av
flaskehalskostnader."
Formuleringen er benyttet i vår kraftsystemutredning, og gjelder også for denne søknaden.
Endring i nettap:
Når det gjelder tapskostnader, gir det ingen mening å vurdere endringen av disse, da
lastflytsituasjonen etter bygging av ny trafostasjon inkluderer ny produksjon, og dermed er en helt annen en før byggingen.
En sammenligning av tapskostnader mellom aktuelle nettalternativer er beheftet med de samme vanskelighetene, da de vil forutsette ulike grader av produksjonsutbygging. Det kan imidlertid bemerkes at alternativet med ny linje til Langvatn vil representere en omvei i 132 kV-nettet, og dermed større tap for den produksjonens som tilknyttes, sammenlignet med en tilknytning via en trafostasjon ved Plurheia.
Tiltakets påvirkning av nettariffen:
Bygging av Plurheia transformatorstasjon vil medføre økt nettariff på 0,2 øre pr. kWh.
7.6 Arealbruk og forholdet til grunneiere og rettighetshavere
Landskap:
Området hvor transformatorstasjonen søkes plassert er relativt flatt og består stort sett av myr og glissen skog.
Området er registrert som grunntype – innlands ås- og fjellandskap med landskapsgradient –
jordbrukspreg. Småkupert åslandskap med infrastruktur og jordbrukspreg. Landskapstypen er preget av tekniske inngrep med bygninger, vei- og ledningsnett, tettsteder og bygder med sterkt
jordbrukspreg.
Transformatorstasjonens relativt beskjedne ytre mål, vil etter vår vurdering ikke påvirke landskapstypen i vesentlig grad.
Friluftsliv:
Rana kommune har utført registreringer av områder i kommunen som benyttes til friluftsliv, men Plurheia er ikke registrert som et viktig friluftsområde.
Reindrift:
Området ligger innenfor Ildgruben reinbeitedistrikt, men i henhold til NIBIOs kartløsning Kilden, er området ikke benyttet til reindriftsaktiviteter.
16 Visuelle virkninger av transformatorstasjonen med tilhørende tiltak:
Transformatorstasjonen vil bli liggende ca. 110 m fra nærmeste bolighus og vil visuelt fremstå som et mindre industribygg i et område med spredt boligbebyggelse og landbruk.
Transformatorstasjonen vil bli plassert langs 132 kV-linjen og vil derfor fremstå som relativt beskjeden fra boligene i området. Det vil også bli etablert ny adkomstvei som dimensjoneres for å tåle tung last. Eksisterende adkomstvei til boligene kan måtte opprustes i forbindelse med frakt av trafoen.
Plasseringen vil bli ca. 110 m unna det nærmeste bolighuset. Adkomstvegen fra Plurheiveien (kommunal vei) vil antakeligvis måtte forsterkes.
Vi har fått muntlig aksept for plassering av transformatorstasjonen av grunneier som er i ferd med å kjøpe eiendommen. Etter hvert vil vi sette i gang forhandlinger om tomtepris, og tar sikte på å komme til minnelig ordning. Dersom det likevel skulle vise seg at vi ikke klarer å komme til enighet, søkes det derfor om tillatelse til ekspropriasjon av nødvendige rettigheter.
Oppsummert søkes det om ekspropriasjonstillatelse for følgende:
- Fradeling av ca. 2,2 daa tomt til transformatorstasjonen - Rettighet til å etablere en ca. 250 m lang adkomstvei
- Rettighet til å etablere to nye endemaster på 132 kV-linjen og ca. 2x150 m jordkabel
17
8 VIRKNINGER FOR MILJØ OG SAMFUNN
Metode: De ikke-prissatte konsekvenser bygger i hovedsak på en systematisk tre-trinns prosedyre som følger Statens Vegvesens håndbok 140:
Trinn 1 omfatter beskrivelse og vurdering av temaets status og verdi innenfor influensområdet. Verdi angis på en tredelt skala – liten, middels og stor verdi.
Trinn 2 omfatter en vurdering av hvilken type og grad av omfang (positivt eller negativt) det planlagte utbyggingsalternativet medfører for de enkelte fagtema. Omfang angis på en femdelt skala fra stort negativt – middels negativt omfang – lite/intet – middels positivt – stort positivt
Trinn 3 omfatter en vurdering av konsekvens basert på en syntese av verdi og omfang. Med konsekvens menes de fordeler og ulemper et definert tiltak vil medføre i forhold til 0-
alterantivet. konsekvensskalaen er glidende og vist i figur 9:
Datagrunnlag: Det vil i hovedsak bli benyttet kunnskap fra eksisterende data som er gjort tilgjengelig gjennom ulike innsynsløsninger som f.eks. miljøstatus, NGU’s nettsider, askeladden osv.
Figur 6: Konsekvensvifte
18
8.1 MILJØ
KULTURMINNER
Bakgrunn:
HKN har varslet Sametinget og Nordland fylkeskommune og kommunen om planlagte tiltak. Tiltaket er sjekket mot riksantikvarens database (Askeladden) og Sefrak-registeret. Influensområdet er arealet hvor ny transformatorstasjon planlegges samt atkomstvei til stasjonen.
Vurdering:
Verdi: Det ikke registrert automatisk fredete kulturminner innenfor aktuelle areal.
Omfang: Tiltaket vurderes derfor å ha intet omfang for kulturminner.
Konsekvens: På bakgrunn av verdi og omfang vurderes tiltaket å medføre ubetydelig konsekvens for temaet kulturminner.
FORURENSNING
Temaet omfatter forurensede områder, støy og magnetfelt fra nytt anlegg
Forurenset grunn
Bakgrunn:
Influensområde er trafostasjonsområdet og adkomstvei.
Vurdering:
Verdi: Det er så langt vi kjenner til ingen forurensning i grunnen hvor stasjonen er planlagt plassert.
Temaet vurderes derfor til ikke å ha negativ verdi i influensområdet.
Omfang: Tiltaket vil ikke komme i kontakt med forurenset grunn og vurderes derfor til å ha intet omfang for temaet.
Konsekvens: Tiltaket vurderes å medføre ubetydelige konsekvenser for temaet forurensning.
Støy og elektromagnetisk felt fra anlegget
Støy:
Ny transformatorstasjon blir liggende ca. 120 meter fra nærmeste bolighus. Influensområdet er stasjonsområdet med omkringliggende boliger.
Det er ikke egne forskrifter eller retningslinjer for transformatorstøy; derfor er veileder til retningslinje for behandling av støy i arealplanleggingen – T-1442, benyttet i våre vurderinger.
Transformatorstasjoner i denne størrelsesorden støyer relativt lite. Selve trafoen kan påregnes å ha et støynivå på inntil 60 dB, målt to meter fra trafoen. Denne blir imidlertid plassert inne i bygget og vil derfor ikke være hørbar for naboer.
Verdi: området preges i dag av lite støy som vurderes å være av stor verdi Omfang: Omfanget vurderes til intet omfang for støy.
Konsekvens: Etablering av transformatorstasjonen vurderes til å medføre ubetydelig konsekvens for temaet støy.
Elektromagnetisk felt:
Stasjonen blir liggende ca. 110 meter fra nærmeste bolig og vil ikke medføre fare for elektromagnetisk felt for omkringliggende boliger. Temaet vurderes ikke nærmere.
19
NATURVERDIER OG LANDSKAP
Temaet omfatter særskilte naturverdier og landskap/kulturlandskap
Naturverdier
Bakgrunn: Data fra Miljødirektoratets nettside - miljøstatus.no er benyttet i vurderingene.
Influensområde er atkomstvei og stasjonsområdet.
Verdi: Det er ikke kjent at det i området er naturverdier som har særskilt vern eller sårbare forekomster av naturverdier. Temaet vurderes derfor til å ha liten verdi.
Omfang: Tiltaket berører ikke sårbare naturverdier og vurderes til å medføre intet omfang for temaet.
Konsekvens: Tiltaket vurderes å medføre ubetydelig konsekvens for temaet naturverdier.
Landskap
Bakgrunn: Data fra Fylkesmannen i Nordland og Nordland fylkeskommunes nettside:
nordlandsatlas.no er benyttet i vurderingene. Influensområdet er Plurheia.
Verdi: Området er registrert som grunntype – innlands ås- og fjellandskap med landskapsgradient – jordbrukspreg. Småkupert åslandskap med infrastruktur og jordbrukspreg. Landskapstypen er preget av tekniske inngrep med bygninger, vei- og ledningsnett, tettsteder og bygder med sterkt
jordbrukspreg.
Landskapstypen er relativt lite utbredt i Nordland og vurderes derfor å ha middels verdi.
Omfang: Ny transformatorstasjon vil etter vår vurdering bli relativt lite synlig idet den plasseres et stykke unna vei og bebyggelse, men vil i noen grad påvirke områdets jordbruksdominans og vurderes å medføre lite negativt omfang for landskapet.
Konsekvens: Transformatorstasjonen vil etter vår vurdering medføre liten negativ konsekvens for temaet landskap.
8.2 SAMFUNN
Temaet omfatter landbruk, samisk utmarksnæring, mineralske ressurser, samfunnssikkerhet, infrastruktur, luftfartsanlegg næringsliv, sysselsetting, friluftsliv, rekreasjon og barn/unge.
Mineralske ressurser
Bakgrunn:
Området hvor stasjonen planlegges er registrert med følgende berggrunn: Metakvartskeratofyr, finkornet, hvit, massiv, vanligvis svovelkisførende. Det er ikke kjent om forekomsten har økonomisk verdi i dag. Vurderes ikke nærmere.
Friluftsliv
Bakgrunn:
Området er ikke registrert som et viktig friluftsområde jf. kartløsningen – nordlandsatlas. Temaet vurderes ikke nærmere.
Barn og unge
Det er ikke kjent om området benyttes av barn og unge, men områdets beliggenhet og beskaffenhet tilsier at dette ikke er tilfelle. Temaet vurderes ikke nærmere.
Luftfarts- og kommunikasjonssystemer
Det planlegges en ny storflyplass i området sør for transformatorstasjonen, men vi kan ikke se at denne vil påvirke disse planene.
Landbruk
Bakgrunn:
20 NIBIOs bonitetskart og miljøstatus.no er benyttet i vurderingene. Influensområdet er atkomstvei og stasjonsområdet.
Verdi: Området består av (torv)myr og skog med følgende bonitet: Barskog av middels bonitet, myr, impediment lauvskog og impediment åpen fastmark, men er registrert som dyrkbar jord. Vurderes på bakgrunn av dette til middels verdi
Omfang: Det er i hovedsak impediment/dyrkbar jord som berøres, samt noe barskog av middels bonitet. Tiltaket vurderes derfor å medføre middels negativt omfang.
Konsekvens: Tiltaket vil på bakgrunn av ovennevnte medføre middels negativ konsekvens for landbruket.
Samisk utmarksnæring
Bakgrunn:
Reindriftsnæringens arealbrukskart er benyttet i vurderingene. Influensområdet er atkomstvei og stasjonsområdet.
Verdi: i følge reindriftskartet er ikke området benyttet i reindriftsøyemed, og vurderes derfor til liten verdi.
Omfang: Tiltaket vil ikke påvirke reindriftsnæringen i området og vurderes derfor til intet omfang.
Konsekvens: Tiltaket vil medføre ubetydelig konsekvens for temaet samisk utmarksnæring.
Næringsliv
Bakgrunn:
Tiltakets virkning for næringslivet under anleggs- og driftsperioden er vurdert.
Vurdering:
Verdi: Transformatorstasjonen legger til rette for nettilknytning av ny kraftproduksjon som vurderes som viktig lokalt, regionalt og nasjonalt. Næringslivet vurderes derfor å ha middels til stor verdi.
Omfang:
Bygging av ny transformatorstasjon er påkrevd for å få ut produksjon fra planlagte kraftverk. Selve bygging av stasjonen krever relativt store investeringer som vil gagne næringslivet, ikke bare lokalt, men også regionalt. En samlet vurdering er at tiltaket vil ha middels positivt omfang for næringslivet.
Konsekvens: Ny trafostasjon er avgjørende for å få ut kraftproduksjonen i området. Samlet vurderes derfor dette å medføre middels positiv konsekvens for næringslivet.
Sysselsetting
Bakgrunn:
Sysselsettingseffekt i anleggs- og driftsperioden er vurdert.
Vurdering:
Omfang: I anleggsperioden vil det være behov for å leie inn personell som kan bygge ny transformatorstasjon. I driftsperioden vil behovet for arbeidskraft dekkes lokalt av HKNs eget personell. Tiltaket vurderes å ha lite til middels positivt omfang for sysselsettingen
Konsekvens: Bygging og drift av ny transformatorstasjon vurderes å medføre liten til middels positiv konsekvens for temaet sysselsetting.
Infrastruktur
Bakgrunn:
Tiltaket er vurdert mot eventuelle virkninger for infrastrukturen lokalt og nasjonalt.
Vurdering:
Verdi: Kraftforsyning og – produksjon vurderes å ha stor verdi for infrastrukturen i området.
Omfang: Tiltaket vil ikke berøre veier, jernbane, havner eller annet som er viktige infrastrukturer.
Tiltaket vil imidlertid føre til bedring av kraftforsyningen og vurderes derfor å ha middels positivt
21 omfang for infrastrukturen.
Konsekvens: Tiltaket vurderes å ha middels til stor positiv konsekvens for temaet infrastruktur
8.3 Oppsummering
Tiltaket er nødvendig for å få ut planlagte kraftproduksjon fra Røvassdalen og Reinforsen kraftverk, samt bedring av systemløsningen i området. Når de negative konsekvensene av tiltaket er
akseptable, mener vi det som samfunnsmessig rasjonelt å bygge ny transformatorstasjon på Plurheia som omsøkt.
9 VEDLEGG
1. Kart plassering av transformatorstasjonen – tegnings-nr. 0982019 2. Énlinjeskjema (unntatt offentlighet)
3. ROS-sjekkliste (unntatt offentlighet)
4. Fasadetegninger av ny transformatorstasjon 5. Snittegning
22
Utarbeidet av Helgeland Kraft Nett AS
