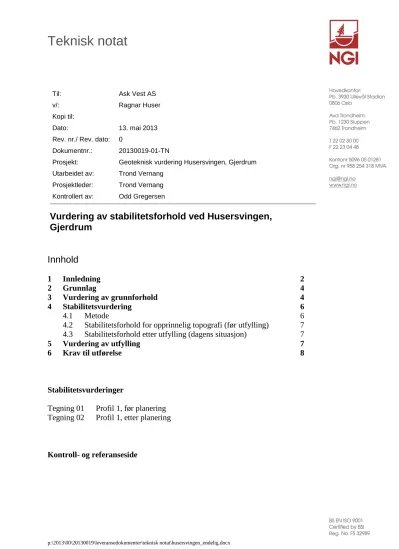

Teknisk notat

(1)

Teknisk notat

Til: Ask Vest AS

v/: Ragnar Huser

Kopi til:

Dato: 13. mai 2013

Rev. nr./ Rev. dato: 0

Dokumentnr.: 20130019-01-TN

Prosjekt: Geoteknisk vurdering Husersvingen, Gjerdrum Utarbeidet av: Trond Vernang

Prosjektleder: Trond Vernang Kontrollert av: Odd Gregersen

Vurdering av stabilitetsforhold ved Husersvingen, Gjerdrum

Innhold

1 Innledning 2

2 Grunnlag 4

3 Vurdering av grunnforhold 4

4 Stabilitetsvurdering 6

4.1 Metode 6

4.2 Stabilitetsforhold for opprinnelig topografi (før utfylling) 7 4.3 Stabilitetsforhold etter utfylling (dagens situasjon) 7

5 Vurdering av utfylling 7

6 Krav til utførelse 8

Stabilitetsvurderinger

Tegning 01 Profil 1, før planering Tegning 02 Profil 1, etter planering

Kontroll- og referanseside

p:\2013\00\20130019\leveransedokumenter\teknisk notat\husersvingen_endelig.docx

(2)

tomannboligpåeiendommensomskalbebygges,og denneeksisterendeboligenskal rives.Eiendommenligger langsfylkesvei 428 i Gjerdrumkommune, seFigur 1 og 2.

Figur 1: BeliggenhetavHusersvingen.Omtrentlig beliggenhetav planlagtebygger indikertmedsvart ring (www.gjerdrum.kommune.no).

Eiendommenligger i ytterkant av en sonemed potensiellfare for kvikkleireskred, kfr. NGI rapporter810071-1 og 2 samt20001008-11, ref. /1/-/3/. Sonen, Hønsisletta, er klassifiserti faregradklasseLav, seFigur 3.

I forbindelsemed anleggelseav sykkelvei langs fylkesvei 428 og oppfylling av ravine sørøstfor eiendommenhar StatensVegvesenog Swecoutført sonderinger bådepåog i områdetrundt eiendommen, ref. /4/-/5/.

NGI er bedtom å gi råd slik at utbyggingentilfredsstiller anbefaltekrav til bygging i potensielt skredfarlige kvikkleireområder,kfr. NVEs ”Flaum- og skredfare i arealplanar” , ref. /6/.

(3)

Dokumentnr.: 20130019-01-TN Dato: 2013-05-13

Rev. nr.: 0 Side: 3

Figur 2: Situasjonskartover beliggenhetav planlagt utbygging samt områder der det er utført prøvegraving.

Figur 3:Beliggenhetav eiendommen i forhold til kvikkleiresone470-Hønsisletta(www.skrednett.no).

p:\2013\00\20130019\leveransedokumenter\teknisknotat\husersvingen_endelig.docx

(4)

2 Grunnlag

Følgende rapporter er gjennomgått og ligger til grunn for våre vurderinger:

/1/ Norges Geotekniske Institutt (1994). Kartlegging av områder med potensiell fare for kvikkleireskred. Kartblad Nannestad. Risiko for kvikkleireskred.

Rapport nr. 810071-1, datert 9. mai 1984.

/2/ Norges Geotekniske Institutt (1994). Kartlegging av områder med potensiell fare for kvikkleireskred. Kartblad Nannestad. Boreresultater. Rapport nr.

810071-2, datert 18. mars 1994.

/3/ Norges Geotekniske Institutt (1994). Program for økt sikkerhet mot leirskred.

Evaluering av risiko for kvikkleireskred, Gjerdrum kommune. Rapport nr.

20001008-11 datert 14. januar 2005.

/4/ Statens Vegvesen (2003). Fylkesvei 428 Bøndenes Hus – Askenga.

Reguleringsplan. Grunnforhold. Oppdrag Cd 922. Rapport datert 3. februar 2003.

/5/ Statens vegvesen (2009). Fylkesvei 428 Kløftaveien, geoteknisk datarapport.

Oppdrag Cd 922. Rapport 2009012831-3, datert 26. mai 2009.

/6/ Norges vassdrags- og energidirektorat (2011). Retningslinjer nr. 2/2011.

”Flaum- og skredfare i arealplanar.” Revidert 15. april 2011.

3 Vurdering av grunnforhold

I forbindelse med kvikkleirekartlegging på 1980-tallet ble det utført sondering (dreietrykksondering nr. 162) i sonen. Denne indikerer kvikkleire i dybden, men avstanden (7-800 m) til denne sonderingen er stor og det foreligger nyere data nærmere det aktuelle utbyggingsområdet.

I løpet av de siste 10 år har Statens Vegvesen og Sweco utført sonderinger både på og i området rundt eiendommen i forbindelse med etablering av gang- og sykkelvei langs fylkesvei 428, ref. /4/-/5/. I tillegg til etablering av gang- og sykkelvei samt utbedring av veien har det blitt utført en planering og oppfylling av terrenget sørøst for eiendommen, se Figur 4 og 5.

Det er observert berg i dagen flere steder nord og øst for eiendommen. Før oppfylling av ravinen ble det observert fjell i bunnen av ravinen, noe som også stemmer overens med sonderingene som er utført like i nærheten, ref. /5/. Det er trolig begrenset løsmassetykkelse der boligene er planlagt. I november 2012 ble det utført

(5)

Rev. nr.: 0 Side: 5

prøvegravingpå eiendommenmed traktorgraver, seFigur 2. Det ble påtruffethard leire i detre gropeneog i detnordligstehullet ble bergpåtruffeti ca.2,5 m dybde.

Grunnundersøkelsenesomer utført i forbindelse meddisseprosjekteneviser at det ikke er sprøbruddmaterialepå eiendommeneller i umiddelbarnærhet.Et eventuelt skredsominntreffersøreller vestfor tomtenvil ikke berøreeiendommen.

Figur 4: Flyfoto fra 2007,før oppfyllingog bakkeplaneringav ravine.

Figur 5: Flyfoto fra 2011,etterutført oppfyllingog planering.

Sonen470 - Hønsislettabør revideresog trekkesutenfor tomta. Kravenei NVE- veiledningengjelderikke for dennebyggesaken.

p:\2013\00\20130019\leveransedokumenter\teknisknotat\husersvingen_endelig.docx

(6)

4 Stabilitetsvurdering

Kravet til stabilitetsmessig dokumentasjon for denne type tiltak er at stabilitetsforholdene skal dokumenteres med sikkerhetsfaktor på 1,4 eller at det skal dokumenteres en forbedring av stabilitetsforholdene. Tiltaket skal heller ikke ha en negativ påvirkning på stabilitetsforholdene i verken anleggsfasen eller ferdig situasjon.

4.1 Metode

Analysene er utført med beregningsprogrammet GeoSuite Stability, som regner etter grenselikevektsmetoden. Materialfaktoren (tilsvarende sikkerhetsfaktor), γ^M, bestemmes i beregningene ut fra kravet om horisontal-, vertikal- og momentlikevekt.

En kombinert effektivspennings- og totalspenningsanalyse er benyttet. Leirlaget er modellert med udrenert skjærstyrke (su).

Beregninger er utført for opprinnelig terreng (før oppfyllingen), og for situasjonen etter utfylling i ravinen. Beregningsprofilet er angitt som profil i Figur 6 og er også vist som lengdeprofil på Tegning 01 og 02.

Figur 6: Beregningsprofil i Husersvingen.

Det bemerkes at beregningene gjelder for antatt mest kritiske snitt i skråningen. 3D- effekt anses vanligvis å ha relativt liten betydning, og er her ikke inkludert i resultatene.

(7)

Rev. nr.: 0 Side: 7

4.2 Stabilitetsforhold for opprinnelig topografi (før utfylling)

Situasjonen før utfyllingen i ravinen er vist på Tegning 01. Tolket/antatt lagdeling er vist. Lagdelingen er tolket ut fra boringer utført ved tidligere grunnundersøkelser (ref.

/4/-/5/).

I nedre del av ravinen er det antatt at grunnvannet før utfyllingen har ligget nær toppen av leirlaget, dvs. ved antatt underkant av tørrskorpelaget.

4.3 Stabilitetsforhold etter utfylling (dagens situasjon)

Det er utført beregninger for å vise både tidligere beregningsmessige sikkerhet mot skred og beregningsmessig sikkerhet etter oppfylling av ravine. Beregningene er utført for sirkulære så vel som sammensatte glideflater. Beregnet sikkerhet for kritiske glideflater er oppsummert i tabell 4.1.

Tabell 4.1 Beregnet materialfaktor (sikkerhetsfaktor), γ^M.

Kritisk glideflate

Opprinnelig terreng (uten fylling)

Dagens terreng (etter utfylling)

Glidesirkel, profil 1 0,97 1,79

5 Vurdering av utfylling

I løpet av de siste årene er det utfylt masser og utført planering i ravinen sør og øst for eiendommen. Planeringen/oppfyllingen har hatt en stabilitetsforbedrende effekt.

Oppføringen av de planlagte boligene vil ikke medføre noen økning av terrengbelastningen i forhold til tidligere bebyggelse på eiendommene, men heller en avlastning mht. garasjekjelleren som er planlagt.

(8)

6 Krav til utførelse

Følgende momenter må være ivaretatt ved bebygging av eiendommen, slik at man både i anleggsfasen og ferdig situasjon ikke medfører stabilitetsforverring, og dermed fare for utglidninger:

• Ingen skråninger skal bli brattere enn dagens skråninger.

• Det skal ikke mellomlagres masse på skråningstopp.

• Oppfylling av terrenget ut mot nærliggende raviner må unngås.

For orden skyld, vil vi påpeke at vi ikke har foretatt evaluering av fundamenteringsmessige forhold, utgraving, frostsikring etc.

(9)

Rev. nr.: 0 Side: 9

Stabilitetsvurderinger

(10)

(11)

T: (+47) 22 02 30 00 F: (+47) 22 23 04 48 NO-0806 Oslo, Norway

NGI

www.ngi.no

(12)

Dokumentinformasjon/ Document information

Dokumenttittel/ Document title

Vurderingav stabilitetsforholdvedHusersvingen,Gjerdrum

Dokument nr ./Document No.

20130019-01-TN

Dokumenttype/ Type of document

Teknisknotat/ TechnicalNote

Distribusjon/ Distribution

Begrenset/Limited

Dato/ Date

2013-05-13

Rev.n r.&dato /Rev.No. &date

0 /

Oppdragsgiver/ Client

Ask Vest AS

Emneord/ Keywords

Kvikkeleire

Stedfesting/ Geographical information

Land, fylke/ Country, County

Norge,Akershus

Havområde/ Offshore area

Kommune/ Municipality

Gjerdrum

Feltnavn/ Field name

Sted/ Location

Husersvingen

Sted/ Location

Kartblad/ Map

1915III Nannestad

Felt, blokknr./ Field, Block No.

UTM-koordinater/ UTM-coordinates Sone 32 N6661291 E613614

Dokumentkontroll/ Document control

Kvalitetssikring i henhold til/ Quality assurance according to NS-EN ISO9001

Rev./

Rev. Revisjonsgrunnlag/ Reason for revision

Egen - kontroll/

Self review av/by:

Sidemanns - kontroll/

Colleague review av/by:

Uavhengig kontroll/

Independent review av/by :

Tverrfaglig kontroll/

Inter - disciplinary

review av/by:

0 Originaldokument TrV OG

Dokument godkjent for utsendelse/

Document approved for release

Dato/Date

13. mai 2013

Sign. Prosjektleder/ Project Manager

TrondVernang
