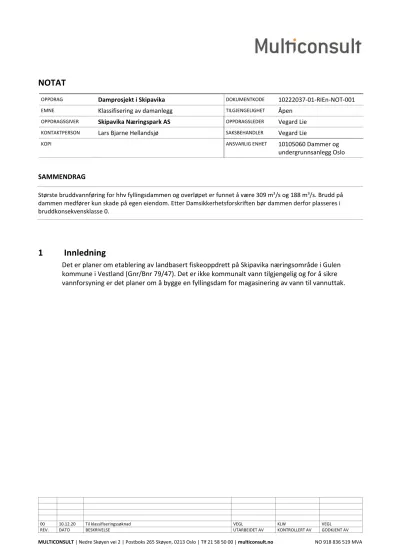

1 Innledning NOTAT

NOTAT

OPPDRAG Damprosjekt i Skipavika DOKUMENTKODE 10222037-01-RIEn-NOT-001

EMNE Klassifisering av damanlegg TILGJENGELIGHET Åpen

OPPDRAGSGIVER Skipavika Næringspark AS OPPDRAGSLEDER Vegard Lie

KONTAKTPERSON Lars Bjarne Hellandsjø SAKSBEHANDLER Vegard Lie

KOPI ANSVARLIG ENHET 10105060 Dammer og

undergrunnsanlegg Oslo

SAMMENDRAG

Største bruddvannføring for hhv fyllingsdammen og overløpet er funnet å være 309 m³/s og 188 m³/s. Brudd på dammen medfører kun skade på egen eiendom. Etter Damsikkerhetsforskriften bør dammen derfor plasseres i bruddkonsekvensklasse 0.

1 Innledning

Det er planer om etablering av landbasert fiskeoppdrett på Skipavika næringsområde i Gulen

kommune i Vestland (Gnr/Bnr 79/47). Det er ikke kommunalt vann tilgjengelig og for å sikre

vannforsyning er det planer om å bygge en fyllingsdam for magasinering av vann til vannuttak.

Klassifisering av dam

10222037-01-RIEn-NOT-001 10. desember 2020 / Revisjon 00 Side 2 av 11

2 Damanlegg

Anlegget består av en 160 m lang, 11 m høy steinfyllingsdam med sentral tetningsvegg i betong.

Overløpet er en inntil 4 m høy, 20 m lang betong gravitasjonsdam. Begge fundamenteres på fjell.

Figur 2-1: Lokalisering av anlegget.

Skipavika kaianlegg

Damanlegg

Figur 2-2: Anleggsoversikt

Fyllingsdam Overløp

Avløpskanal Omtrentlig areal for

fremtidig

oppdrettsanlegg

Klassifisering av dam

10222037-01-RIEn-NOT-001 10. desember 2020 / Revisjon 00 Side 4 av 11

3 Grunnlagsdata

Flomberegninger

Beregning av flomvannføring baserer seg på regionale flomtall fra NEVINA, inkludert 40%

klimapåslag.

Med en overløpskoeffisient C

0

på 2,0 (fritt overløp) og overløpslengde på 15 m blir

flomvannstigningene som vist i Tabell 3-1. Avløp fra dammen føres i steinsatt kanal til havet.

Tabell 3-1 Flomvannstigninger

Flomsituasjon Q Flomvannstigning Flomvannstand

(m³/s) (m) (m)

Dimensjonerende flom Q

500

3,6 0,24 25,24

Ulykkesflom 1,5xQ

500

5,4 0,31 25,31

Magasin

Basert på laserdata fra hoydedata.no er det generert magasinkurve ved hjelp av programvaren HEC-RAS. Denne er vist i Figur 3-1.

Figur 3-1 Generert magasinkurve, HRV = 25,00 moh

4 Beregninger

For fyllingsdammen er midlere bruddbredde og bruddtiden beregnet ved hjelp av Froehlichs formler. Inngangsdata i beregningen er vist i Figur 4-1, det simulerte bruddforløpet er vist i Figur 4-2.

Figur 4-1 Inngangsdata beregning av bruddforløp

Figur 4-2 Simulert bruddforløp

Kulminasjonsvannføring er beregnet til 309 m

³

/s, med kulminasjon etter 9 minutter.

For overløpet er bruddvannføring beregnet ved hjelp av formelen:

𝑄 = 𝐶𝐿𝐻 ^/

Hvor:

C= 1,3

L = 18 m, hele overløpet antas fjernet

Klassifisering av dam

10222037-01-RIEn-NOT-001 10. desember 2020 / Revisjon 00 Side 6 av 11

H = 4 m

Dette gir bruddvannføring på 188 m³/s for overløpet.

5 Skadepotensiale

Vurdering av skadepotensiale skjer ved at man undersøker om dambruddbølgens maksimale vannføring vil føre til skader på bygninger eller infrastruktur, slik som veier og bebyggelse. Eneste infrastruktur mellom dammen og havet i dag er en intern anleggsvei tilhørende dameier. Det er også planer om å etablere et anlegg for landbasert fiskeoppdrett umiddelbart nedstrøms dammen.

Vannforsyning til dette anlegget er hele dammens hensikt, og oppdrettsanlegget ansees dermed ikke som fremmed eiendom. Området vil ikke være tilgjengelig for allmennheten.

6 Konklusjon

Ettersom damanlegget og fremtidig oppdrettsanlegg blir del av samme system vil ikke brudd på

dammen medføre skade på fremmed eiendom. Etter Damsikkerhetsforskriften bør dammen derfor

plasseres i bruddkonsekvensklasse 0.

7 Vedlegg

1. Tegninger av damanlegget

2. Bilder av damområde

Klassifisering av damanlegg Vedlegg 1 – Tegninger av damanlegg

10222037-01-RIEn-NOT-001 10. desember 2020 / Revisjon 00

Vedlegg 1 - Tegninger av damanlegg

- 10222037-RIEn-TEG-001 – Oversiktsplan - 10222037-RIEn-TEG-002 – Snitt

79/47

79/50 79/52

79/47

79/50 79/52

C

RIEn-TEG-002

C

RIEn-TEG-002

B

RIEn-TEG-002

B

RIEn-TEG-002

A.

RIEn-TEG-002

A

RIEn-TEG-002

D

RIEn-TEG-002

D

RIEn-TEG-002

FYLLINGSDAM VANNLEDNING

2 STK Ø200

OVERLØP

TETNINGSVEGG VEI

VEI VENTILKUM

STIPULERT GRENSE TIL NEDSTRØMS SKJÆRING, ENDELIG MINIMUMSAVSTAND TIL DAMTÅ AVKLARES NÆRMERE

Koordinatsystem:

Horisontalt: Euref 89 UTM32

Fag Format

Dato

Format/Målestokk

Status Konstr./Tegnet Kontrollert Godkjent

HENVISNINGER:

BESTEMMELSER:

FOR ELØ PIG

-01\Prosjekt\O10222\10222037-01\10222037-01-03 ARBEIDSOMRAADE\10222037-01 TVF\10222037-01-05 MODELLER\01 Revit\10222037-MOD-1-DAM_rev01.rvt

09.1 2.20 20 1 5:59 :36

Skipavika Næringspark AS Damprosjekt i Skipavika

VEGL AST

30.11.2020

Oversiktsplan

RIEn A1

Fyllingsdam og overløp

Teknisk Plan

Oversiktsplan +45.00

70m 60

A1/A3=1:500/1:1000

50 40

30 20

10 0

FOR SNITT OG DETALJ SE TEG 002

Rev. Beskrivelse Dato Tegn. Kontr. Godkj.

N

B

RIEn-TEG-002

B

RIEn-TEG-002

VANNLEDNING Ø200

+16.000

+20.000

+25.500 +26.000

FYLLINGSDAM

TETNINGSVEGG

~160000

ANTATT FJELL

HRV +25.000

Damkrone +26.000

A

RIEn-TEG-002

A

RIEn-TEG-002

+25.500

LRV +17.000

A

B B

C C

D D

E E

F

G H

2 1

3

4

5 5

6 7

8 9

ANTATT FJELL +26.000

+16.000 5500

DFV +25.240

400

800

2000

F

RIEn-TEG-002

F

RIEn-TEG-002 10

11 1:1.5

1:1.5

D

RIEn-TEG-002

D

RIEn-TEG-002

+25.000

~ 18500 15000 +25.500

C

RIEn-TEG-002

C

RIEn-TEG-002

+25.000

1:0.8 300

FJELLBOLTER ø25 mm c/c 1000 mm INNGYSES MIN. 2,5 m I GODT FJELL ANTATT FJELL

+22.436

DYBDE TIL FJELL SVÆRT USIKKERT

STEINSATT KANAL NEDSTRØMS

3

BETONG:

FASTHETSKLASSE: B35

BESTANDIGHETSKLASSE: MF45 KLORIDKLASSE: CL 0.4

UTFØRELSESKLASSE 3

LUFTINNHOLD: 4-6% ved utstøping ARMERING: B500NC OVERDEKNINGSKRAV

50 +/- 10 mm NOMINELL, 40 +/- 5 mm TIL MONTERINGSSTENGER

SYNLIGE HJØRNER AVFASES MED 25 mm TREKANTLIST

GJENNOMGÅENDE FORSKALINGSSTAG UTFØRET MED TETNINGSKRAGER MED DIAMETER MINIMUM 50 mm. MIN. 50 mm AV STAG MOT YTTERFLATER SKAL FJERNES OG HULLENE FYLLES MED MØRTEL.

ALLE FLATER DET STØPES MOT SKAL RENGJØRES FØR STØPING. DERSOM DET STØPES MOT EKSISTERENDE BETONG MÅ BOM OG BETONG UTEN HEFT TIL UNDERLAGET FJERNES FØR STØPING.

VERTIKALE BEVEGELSESFUGER SKAL ETABLERES MED MAKSIMUM 15 M AVSTAND. FUGENE TETTES MED FUGEBÅND SOM FORANKRES I FJELL I EN MINST 300 MM DYP

UTBORET SPALTE, SOM FYLLES MED EKSPANDERENDE MØRTEL.

FJELLBOLTER INSTALLERES I MIN. 35 MM BORHULL. HULLENE SPYLES OG RENGJØRES MED TRYKKLUFT FØR INNGYSING. CA. 10% AV BOLTENE PRØVETREKKES TIL 360 MPa.

GYSEMASSENS FERDIGE STYRKE MÅ TILSVARE MINST B35 UAVHENGIG AV TEMPERATUR.

Koordinatsystem:

Horisontalt: Euref 89 UTM32 Vertikalt: NN2000

1:0.3 155 150

VANNLEDNING OMSTØP

960

Fag Format

Dato

Format/Målestokk

Status Konstr./Tegnet Kontrollert Godkjent

Oppdragsnr. Tegningsnr. Rev.

FORKLARING: BESTEMMELSER:

www.multiconsult.no

FOR ELØ PIG

\\nsv2-nasuni-01\Prosjekt\O10222\10222037-01\10222037-01-03 ARBEIDSOMRAADE\10222037-01 TVF\10222037-01-05 MODELLER\01 Revit\10222037-MOD-1-DAM_rev01.rvt

09.1 2.20 20 1 6:03 :33

Skipavika Næringspark AS Damprosjekt i Skipavika

RIEn-TEG-002 10222037

VEGL AST

30.11.2020

Snitt

RIEn A1

Fyllingsdam og overløp

Teknisk Plan 1 : 200

Snitt A-A

1 : 100

Snitt B-B

1 : 100

Snitt C-C

1 : 100

Snitt D-D

FOR OVERSIKTSPLAN SE TEG 001

30m 25

A1/A3=1:200/1:400

20 15

10 5

0

14m 12

A1/A3=1:100/1:200

10 8

6 4

2 0

FYLLING

SONE NAVN MATERIALE STØRRELSE INNBYGGING VOLUM

A B C D E F G H

Tetningsvegg Beskyttelse Støttefylling

Skråningvern, sjikt 1 Skråningvern, sjikt 2 Kronevern

Kantstein Topplag

Betong

Utsortert sprengstein Samfengt sprengstein Utsortert sprengstein Utsortert sprengstein Utsortert sprengstein Utsortert sprengstein 0-20 mm / subbus

-

dmin > 0 mm, dmax< 100 mm dmin > 0 mm, dmax< 500 mm dmin > 500 mm, dmax< 900 mm dmin > 100 mm, dmax< 500 mm dmin > 500 mm, dmax< 900 mm dmin > 500 mm, dmax< 900 mm dmin > 0 mm, dmax< 20 mm

1 INJISERING. LENGDE 5-10 m. PROSEDYRE BESTEMMES ETTER VANNTAPSMÅLINGER.

2 3 4 5 6 7

RENSKES TIL FJELL.

SIKAFUKO SWELL 1

RØRGJENNOMFØRING MED TETTEKRAVE

FORTANNING SPRENGES DERSOM DET IKKE EKSISTERER NATURLIG MOTFALL

8

OVERGANGEN MELLOM KRONEVERN OG TOPPLAG FORKILES 0-200 mm SPRENGSTEIN.

ø200 mm VANNLEDNING. OMSTØPES GJENNOM DAMKROPPEN

FJELLBOLTER ø25 mm c/c 1000 mm. INNGYSES MIN. 2 m I GODT FJELL. OPPSTIKK 2 m.

9 FUGEBÅND, MÅ TÅLE INNTIL 10 M VANNTRYKK OG VÆRE GODKJENT FOR BRUK I DRIKKEVANN

Rev. Beskrivelse Dato Tegn. Kontr. Godkj.

HENVISNINGER:

1 : 25

Snitt F-F

10 INNTAKSKONUS MED RIST.

11 VENTILKUM

Bilde 1 Magasinområdet sett fra adkomstvei mot havet

Bilde 2 Magasinområdet sett fra adkomstvei mot havet

Klassifisering av dam Vedlegg 2 – Bilder fra damområdet

10222037-01-RIEn-NOT-001 10. desember 2020 / Revisjon 00

Bilde 3 Magasinområdet sett fra ca. damplassering mot vei, veibane ligger på kote 33,5.

Bilde 4 Magasinområdet sett fra ca. damplassering mot vei, veibane ligger på kote 33,5.

Bilde 5 Oversiktsbilde over tiltaksområdet med dam og magasinområdet midt i bildet (foto: Magne Hope AS)

, Klassifisering av dammer

Iht. forskrift om sikkerhet ved vassdragsanlegg ( damsikkerhetsforskriften) kapitt el 4.

Gj eld e r både eks iste re nde og p lanlagte anlegg .

Det fylles ut ett skjema for hver dam. Skj emaet besvares så komplett som mulig, se henvisning til veiledning under s kjema

Anleggseier Nav n Skipav ika Næ rings pa rk A S Org.nr: 998 28 2 32 2 Postad resse San devegen 631, 5977 Ånneland E-post [email protected]

Anleggets nav n, Nav n på d am Dam Skipav ika (Hoved da m ) Ev. nav n på tilhøre nde k raftve rk: IR beliggenhet og

byggeår

Fy lke Vest la nd Kom m u ne G ule n Pla nlagt fe rdig å r/bygge å r 202 1 Formål K raft produksj o n Vannforsy ning

0

A nnet (spes ifise r)

Damtype Beto ngda m Fy llingsd a m 9 A nne n d amty pe (spes ifise r) (jord/stein )

Fundament Fast fje ll

0

Løs mas se r

Dimensj oner Dam høyde , fra laveste Fribo rd fra høyeste reg ule rte Le ngde d amtop p(m): 160 p un kt i fund ame ntet t il va nnstand (HRV) til d amtopp (m)

d am topp (m ): 10 ,5 1

Magasin O ppde mt m ag asinv olum (m?) ved høyeste reg ule rte v annstand (HRV ), dv s . de n va nnme ngd e som re nne r ut hv is dam me n fje rnes : 108 000

Bruddvannføring Bruddv annføring dam (m?/s): 309

Opplysninger om Fare fo r at bo lige r be røres Fare fo r s kade på infrast rukt ur Fa re for an ne n skade, f.ek s.

evt. brudd- (ja/nei)? Hvis ja , oppgi (ja/nei)? Hvis j a , spes ifise r (veg , e ie ndo m e ller m iljo (ja/nei)? Hvis j a , konsekvenser, jf. a nta ll: Nei j ern ba ne mv. ): Intern ve i på s pes ifise r: O ppd rettsanlegg

veiledning ind ust riom rådet t ilknyttet da manlegg et

Eiers fo rslag t il

Kla sse 4 D Klasse 3 :D

/9°

^@

klasse Klasse 2 : Klasse 1:

Underskrift Ste d og dato

r6/ -22 " li no

^{- ·.}

I ' .-

5w/P ^{U (}

_V q^{·· - =}' / ^{/ / /}TT^,

-

/

Ve iled ning til utfylling av s kjem a og bes krive lse av do kume ntasj on s om ska l ved legges skje maet finnes på NV Es nettside r www.nve .no > Dams ikke rhet og k raftforsy ning sbe redskap > Da m sikkerhet > Klassifise ring

Fo rs laget se nde s til NV Es se ntra le e -postad resse nve@n ve _no , og me rkes med navn på a nlegg , plasse ring (ko m m une o g fylke ) og nav n på e ie r.

Det fylles ut ett skjema for hver dam. Skjemaet besvares så komplett som mulig, se henvisning til veiledning under skjema

Anleggseier Nav n Skipavika Næ ringspark AS Org nr.: 998 282 322 Postadresse Sandevegen 631, 5977 Ånneland E-po st [email protected]

Anleggets navn, Nav n på dam Dam Skipavika (Overløp) Ev. navn på tilhørende kraftverk: IR beliggenhet og

byggeår

Fylke Vestland Kommune Gulen Planlagt ferd ig å r/byggeår: 202 1 Formål Kraftproduksj on Vannforsyning 6 Annet (spesifise r)

Damtype Betongdam

g

Fyllingsdam A nne n damtype (spesifiser)

(jord/stein )

Fundament Fast fjell (8j Løsmasse r

Dimensj oner Damhøyde , fra laveste Fribord fra høyeste reg ulerte Lengde damtopp(m): 18 punkt i fundamentet til va nnstand (HRV) til damtopp (m)

damtopp (m). 4 0

Magasin Oppdemt magasinv olum (m?) ved høyeste regule rte vannstand (HRV), dvs . de n vannmengde som renner ut hvis damme n fjernes: 65 000

Bruddvannføring Bruddvannføring dam (m³/s): 188

Opplysninger om Fare for at boliger berøres Fare for skade på infrastruktur Fare for annen skade,f.eks.

evt. brudd- (ja/nei)? Hvis j a, oppgi (ja/nei)? Hvis j a, spe sifiser (veg. eiendom eller milj o (ja/nei)? Hvis ja, konsekvenser, jf. antall: Nei j ernba ne mv.): Intern ve i på spesifiser: Oppdrettsanlegg

veiledning ind ustri omra det. tilknyttet damanlegget

Eiers forslag til

Klasse 4 :

D

^Klasse2 Klasse 1 :

D (

Klasse 0:(8J

klasse Klasse 3:

.

Underskrift Sted og dato

/ 0 . 2 "--

S 4u ^«

_>

I

Veiledning til utfylling av skjema og beskrivelse av dokumentasj on som skal vedlegges skje maet finnes på NV Es nettsider www.nv e .no > Damsikkerh et og kraftforsy ningsbe redskap > Damsikkerhet > Klassifisering

Forslaget sendes til NV Es sentrale e -postad resse nve@ nve .no , og merkes med navn på anlegg , plassering (kommune og fylke) og navn på eier.
