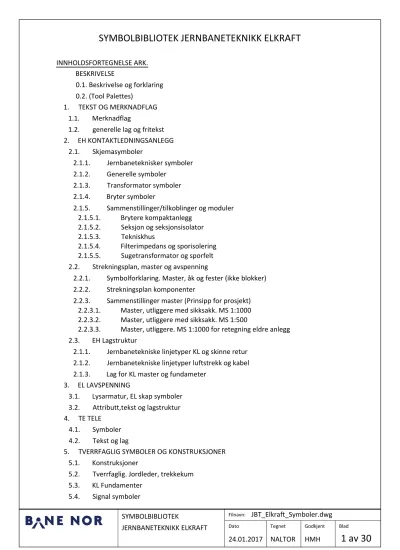

SYMBOLBIBLIOTEK JERNBANETEKNIKK ELKRAFT

(1)

SYMBOLBIBLIOTEK

24.01.2017

Dato

NALTOR

Tegnet

HMH

Godkjent

1 av 30

JERNBANETEKNIKK ELKRAFT

Blad

Filnavn:

JBT_Elkraft_Symboler.dwg INNHOLDSFORTEGNELSE ARK.

BESKRIVELSE

0.1. Beskrivelse og forklaring 0.2. (Tool Palettes)

1. TEKST OG MERKNADFLAG 1.1. Merknadflag

1.2. generelle lag og fritekst 2. EH KONTAKTLEDNINGSANLEGG

2.1. Skjemasymboler

2.1.1. Jernbaneteknisker symboler 2.1.2. Generelle symboler

2.1.3. Transformator symboler 2.1.4. Bryter symboler

2.1.5. Sammenstillinger/tilkoblinger og moduler 2.1.5.1. Brytere kompaktanlegg

2.1.5.2. Seksjon og seksjonsisolator 2.1.5.3. Tekniskhus

2.1.5.4. Filterimpedans og sporisolering 2.1.5.5. Sugetransformator og sporfelt 2.2. Strekningsplan, master og avspenning

2.2.1. Symbolforklaring. Master, åk og fester (ikke blokker) 2.2.2. Strekningsplan komponenter

2.2.3. Sammenstillinger master (Prinsipp for prosjekt) 2.2.3.1. Master, utliggere med sikksakk. MS 1:1000 2.2.3.2. Master, utliggere med sikksakk. MS 1:500

2.2.3.3. Master, utliggere. MS 1:1000 for retegning eldre anlegg 2.3. EH Lagstruktur

2.1.1. Jernbanetekniske linjetyper KL og skinne retur 2.1.2. Jernbanetekniske linjetyper luftstrekk og kabel 2.1.3. Lag for KL master og fundameter

3. EL LAVSPENNING

3.1. Lysarmatur, EL skap symboler 3.2. Attributt,tekst og lagstruktur 4. TE TELE

4.1. Symboler 4.2. Tekst og lag

5. TVERRFAGLIG SYMBOLER OG KONSTRUKSJONER 5.1. Konstruksjoner

5.2. Tverrfaglig. Jordleder, trekkekum 5.3. KL Fundamenter

5.4. Signal symboler

(2)

BESKIVELSE OG FORKLARING 0.1.

Units: meter

Dynamiske blokker

Blokker med funksjoner for fastsatt redigering.

Blokkene endres/redigeres med GRIPS gripepunkter eller i PROPERTIES.

DYNAMISKE GRIPS Utforming og funksjon Innsettingspunkt

Basepoint

Flytte i alle retninger

Move

Flytte langs en definert akse

Linear

Rotere rundt en akse

Rotate

Vende på objekt

Flip

Liste med valg

Lookup

Justere til objekt

Align Wipeout

Polygon ramme/område som maskerer underliggende objekter Dette er på objekter der trim funksjon ikke er egnet.

WIPEOUTFRAME System variabel 0 -Rammen blir ikke vist eller plottet 1 -Rammen blir vist og plottet 2 -Rammen vises men ikke plottet

Draworder; above objekt må brukes dersom ikke ønsket resultat

Plot style table : JBV Standard.ctb

Shape fil : Returledning2.shx lagres i mappe på din brukerprofil:

C:\Users\xxxxx\AppData\Roaming\Autodesk\AutoCAD xxxx\R21.0\enu\support

(3)

(Tool Palettes) 0.2.

EH Kontaktledninganlegg:

-Koblingsskjema -Returkretsskjema -Strekningsplan

-22kV Anlegg koblingsskjema EL Lavspenning

TE Tele

(4)

Merknadflag, km angivelse -- 1.1.

Rotere pil

NR

Merknad flagg SYMBOL

Attributter

Grafikk, block navn Navn, beskrivelse. Dynamiske funksjoner

BLOCK DETALJER

Merknad boks

Merknad trekant

Rotere pil med/uten pil

Merknad flagg 2 Rotere pil

NR

fra novapoint.

LNARR007

Norpil Km angivelse

Tekst_Km

Kjedebrudd

KO_Kjedebrudd

Fra Til +/- M Varseltrekant

Merknad boks

KM

(5)

Tekst 2.5mm Tekst 1.8mm Tekst 5.0mm

JBT_Tekst_18

ISO18 0.18 cyan

JBT_Tekst_25

^ISO25 ^0.25 ^yellow

JBT_Tekst_50

^ISO50 ^0.50 ^blue

Lagnavn Fonttype Farge

Navn, beskrivelse mm

Fritekst og lag

Høyde mm

1.80 2.50 5.00

ISOCP.SHX with factor 0.90 Grafikk tekst

Tekst 3.5mm JBT_Tekst_35 3.50

ISO35 0.35 white/black 1 PUNKT innsetting

Innsettingspunkt blokker

Hjelpelag

Generelle lag og fritekst -- 1.2.

Lagnavn Linetype Farge

Grafikk Navn, beskrivelse mm

SYMBOL, linjetyper og lag LAG DETALJER

RAMME cont 0.50 blu

Ramme

TITTELFELT cont 0.18 cyan

Tittelfelt

nonplott

(6)

Stasjon

Holdeplass

Spornummer NR

EH_Stasjon

EH_Holdeplass

EH_Spornummer

TRV

EH Jernbane tekniske symboler

SYMBOL

Attributter Grafikk, block navn

2.1.1 EH-KL

Dynamiske funksjoner Navn, beskrivelse. NORM: TRV

BLOCK DETALJER

Eksempel

Seksjon

Seksjonisolator

Isolator i ledning Skinnejord

Utjevningsforbindelse til kjøreskinne

Seksjonsfelt i kontaktledning SI i kontaktledning

Isolator i kontaktledning

EH_Skinnejord

EH_Seksjonisolator

EH_Isolator

EH_Seksjon

WIPEOUT

TRV

OBJEKTID Vist med bryter

Skinneskjøt dobbelisolerende

Skinneskjøt enkelisolerende

EH_Skinneskjot_dobbel

EH_Skinneskjot_enkel

TRV

TRV Vist med skinner

Vist med skinner

Overkast med skinneskjøt

EH_Overkast Vist med skinner

Filterimpedans

for plassering over spor med koblingspunkt

EH_IMP_02 Vist med skinner

OBJEKTID

Filterimpedans

for plassering mellom spor med koblingspunkt

EH_IMP_01 Vist med skinner

OBJEKTID

(7)

Jord

Gjennomslagssikring

Overspenningsavleder/-vern Typebetegn.:

Nullpunktsikring, Desneuter

Sikring

Betjent av elektrisk motor Koblingspunkt

Sammenkoblingspunkt, forgrening

Endemuffe

EH Generelle symboler EH-KL 2.1.2

Gruppe av forbindelser (antall forbindelser indikert) Gruppe av forbindelser (antall forbindelser indikert)

Vist med tre forbindere

Spiss mot kabel

SYMBOL

Lukket/åpen bryter Rotere (tekst horisontal) Innsettingspunkt likt som bryter

Attributter Grafikk, block navn Navn, beskrivelse. NORM: NEK 144 Dynamiske funksjoner

BLOCK DETALJER

Eksempel

EH_Motor S00192

EH_Jord S00200

S00373

EH_Sikring S00362

Amper

EH_Koblingspunkt S00016

S00002

S00003 Vist med tre forbindere

S00050 EH_Endemuffe

EH_Gr_forbindelser

EH_Gjennomslagssikring

Vist med bryter

ANTALL

Wattimemåler

S00933 E_Wattimemåler

Klembrett

Høyspent målecele

Jernbaneteknisk symboler

Rektangel

tegnes etter behov

Vist med tre forbindere

NORM: TRV

(8)

EH Transformatorer symboler

SYMBOL

Over (Venste side) Under (Høyre side)

Attributter OBJEKTID NAVN/NR SPENNING (V) YTELSE (kVA) TILH_OBJEKT (MAST)

EH_TRF_kiosk Grafikk, block navn

EH_AUT

2.1.3 EH-KL

Transformator

Autotransformator

Dynamiske funksjoner Navn, beskrivelse. NORM: NEK 144

S00841

S00847

BLOCK DETALJER

Eksempel

EH_TRF

Transformator plassert i nettstasjon/tekniskhus

OBJEKTID NAVN/NR SPENNING (V) YTELSE (kVA) TILH_OBJEKT (MAST)

Over (Venste side) Under (Høyre side)

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Vist i kiosk

Transformator med tre viklinger

OBJEKTID NAVN/NR SPENNING (V) YTELSE (kVA) TILH_OBJEKT (MAST)

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Sugetransformator med skinnekniv

Sugetransformator med skinnekniv plassert i nettstasjon/tekniskhus

Over (Venste side) Under (Høyre side)

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Over (Venste side) Under (Høyre side)

EH_SUG-bry NORM: TRV

NORM: TRV EH_SUG-bry_kiosk

EH_TRF_trevikl

Over (Venste side) Under (Høyre side)

S00841

(S00288+S00583) (S00288+S00583)

S00844

EH_SUG_kiosk

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

S00583

Sugetransformator

EH_SUG

Sugetransformator plassert i nettstasjon/tekniskhus

Over (Venste side) Under (Høyre side)

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

S00583 NORM: TRV og NEK 144

Jernbaneteknisk symboler. Sugetransformator

(9)

EH Bryter symboler

SYMBOL

2.1.4 EH-KL

Skillebryter

BLOCK DETALJER

Eksempel

Funksjoner:

-Visning -Rotere bryter -Flip.

-Flytte tekst

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Lastskillebryter

Effektbryter

Lastbryter

Effektbryter med skillefunksjon

Åpen stilling Lukket stilling

EH_BRY_1

EH_BRY_2polet

EH_BRY_3polet

Funksjoner:

-Visning -Rotere bryter -Flip.

-Flytte tekst

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Funksjoner:

-Visning -Rotere bryter -Flip.

-Flytte tekst

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Skillebryter

Lastskillebryter

Effektbryter

Bryter trepolet Bryter topolet

Bryter. (flere visninger)

Skillebryter

Lastskillebryter

Effektbryter

S01859 S00287 S00290 S00288

(10)

E-Effektbryter S-Skillebryter J-Jordslutter 0-nullstilling

SF6 bryteranlegg.

Seksjoneringsfelt, modul med effektbryter og 2 skillebrytere

L-Lastbryter S-Skillebryter J-Jordslutter 0-nullstilling

SF6 bryteranlegg.

Modul med lastbryter, skillebryter, jordslutter og nullstilling.

Dynamisk blokk valg. Lastbryter lukket/åpen

Brytermodul 1 Brytermodul 2, Koblingsbryter

EH_Brytermodul_M3

Brytere kompaktanlegg moduler

SYMBOL

2.1.5.1. EH-KL

EH_Brytermodul_M1 EH_Brytermodul_M2

Sammenstilling eksempel

EH_Brytermodul_M3 Block, block navn

SF6 bryteranlegg.

Modul med lastbryter, skillebryter, jordslutter og nullstilling.

Dynamisk blokk valg. Lastbryter lukket/åpen

NB! Moduler må tilpasses det enkelte bryteranlegg da forskjelige

produsenter har forskjelige løsninger

(11)

Vist med Seksjon

EH Sammenstillinger/tilkoblinger seksjon og seksjonsisolator

SYMBOL

2.1.5.2. EH-KL

Dynamiske funksjoner Navn, beskrivelse.

BLOCK DETALJER

EH_Seksjon_tilkobling

EH_SI_tilkobling

EH_Seksjon_tilkob_mini

EH_SI_tilkob_mini

EH_Overstropp

Overstropping av seksjonsisolator eller seksjon

Vist med bryter

Vist med bryter Vist med bryter Vist med bryter

Seksjon med tilkobling for bryter

Seksjonisolator med tilkobling for bryter

Seksjonisolator med tilkobling for bryter mini Seksjon med tilkobling for bryter mini

OBJEKTID

OBJEKTID Flip Over/Under

Flip Over/under Eksempel

(12)

Vist med trepolet effektbryter og motor EH_SGB_tilkobling_Kiosk

Sonegrenesebryter tilkoblinger i

tekniskhus/nettstasjon

Vist med Sugetrafo EH_Oversp.vern_tilkobl

Overspenningsvern gjennomslagssikring med tilkobling

EH_SUG_Seksjon

EH_SUG_Seksjon_kiosk

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Over (Venste side) Under (Høyre side)

OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Sugetransformator med tilkobling til seksjon, plassert i

nettstasjon/tekniskhus Sugetransformator med tilkobling til seksjon

Vist med kontaktledning

EH Sammenstillinger/tilkoblinger og Tekniskhus

SYMBOL

2.1.5.3. EH-KL

BLOCK DETALJER

Eksempel

Strekke funksjon

Autotransformator tilkoblinger i

tekniskhus/nettstasjon (Prinsipp)

Vist med AT EH_AUT_tilkobling_Kiosk

Eksempel

Grafikk, block navn Navn, beskrivelse.

Bryter og motor egene blokker

Block detaljer

Autotrafo egen blokk

(13)

Filterimpedanser med dobbelisolerende skinneskjøt.

Plassert over skinner Filterimpedanser med dobbelisolerende skinneskjøt, Plassert mellom skinner

Filterimpedans med isolerende skinneskjøt, og med/uten

gjennomslagssikring tilkoblet skinne

1

2 3

4

EH Sammenstillinger/tilkoblinger filterimpedans og sporisolering

SYMBOL

Attributter Block, block navn

2.1.5.4. EH-KL

BLOCK DETALJER

EH_IMP_01_Tilkoblinger EH_IMPx2_01

med gjennomslagssikring

OBJEKTID OBJEKTID-1 OBJEKTID-2

-Valg tilkoblings sted nr.1-4 -Uten/Med

gjennomslagssikring Vist med tilkobling RL

OBJEKTID-1 OBJEKTID-2

EH_IMPx2_01_tilkoblet RL Vist med Returledning

Vist med skinner

OBJEKTID-1 OBJEKTID-2

Filterimpedanser med dobbelisolerende skinneskjøt tilkobling RL.

Plassert mellom skinner

Valg og eksempel

1

2 3

4

Vist med skinner Eksempel

EH_IMPx2_02

(14)

EH Sammenstillinger sugetransformator og sporfelt

SYMBOL

Block, block navn

2.1.5.5. EH-KL

EH_SUG-bry_tilkobl_nullfelt_RL

EH_SUG-bry_tilkobl_nullfelt_IMPx2

Sugetrafo med retur uten nullfelt

Sugetrafo med retur og nullfelt med bryter i returkretsen

Sugetrafo uten retur men med nullfelt og bryter i returkretsen

EH_SUG_kiosk EH_IMP_01 EH_SUG-bry_tilkobl_nullfelt_RL_kiosk

EH_SUG-bry_tilkobl_nullfelt_IMPx2_kiosk

EH_SUG EH_IMP_01

Sugetrafo med retur uten nullfelt.

plassert i nettstasjon/tekniskhus

Eksempel med:

Dynamiske funksjoner

BLOCK DETALJER

Valg: Over/under Strekke (flytte trafo)

Attributter OBJEKTID NAVN/NR

TILH_OBJEKT (MAST)

Dynamiske funksjoner

BLOCK DETALJER

Valg: Over/under Strekke (flytte trafo)

TILH_OBJEKT (MAST)

Sugetrafo med retur og nullfelt med bryter i returkretsen.

plassert i nettstasjon/tekniskhus

Dynamiske funksjoner Valg: Over/under Strekke (flytte trafo)

TILH_OBJEKT (MAST)

Dynamiske funksjoner Valg: Over/under Strekke (flytte trafo)

TILH_OBJEKT (MAST) Block, block navn

Block, block navn Block, block navn

Sugetrafo uten retur men med nullfelt og bryter i returkretsen.

plassert i nettstasjon/tekniskhus

IMP OBJEKTID-1 IMP OBJEKTID-2

IMP OBJEKTID-1 IMP OBJEKTID-2 Vist med RL og skinner Vist med RL og skinner

Vist med skinner Vist med skinner

Vist med RL og skinner Vist med RL og skinner

Eksempel med:

(15)

Master,åk og fester symbolforklaring (ikke blokker)

SYMBOL

Grafikk

2.2.1 EH-KL

Navn, beskrivelse. NORM: TRV Eksempel

Tremast B-mast

H-mast med kvadratisk tverrsnitt

Betongmast Bjelkemast

Hengemast i tunnel Tunnel feste

Utligger

To utliggere på en mast Dobbel utligger

Utligger i åk

Skjerm Åk

Utliggeråk "åkunge"

Hengemast eller spir

Sikksakk i kontakttråd.

Sikksakk utover standard påføres

Vist med bjelkemast og utligger Vist med utligger i hengemast i åk Vist med hengemast

Vist med hengemast og utligger Vist med master

Vist med H mast Vist med B mast Vist med utligger

Spennlengde

-Tekst-

(16)

Avspenning Lodd

Avspenning fast

FIX

Bardun

Strever

Forbindelse

Svevendekryss Fix avspenning

Polar strech

Linear strech

Bardun 2 stk

Polar strech

pil mot mast

EH_Avsp_Lodd

KL Strekningsplan komponenter

SYMBOL

Attributter Block, block navn

2.2.2 EH-KL

BLOCK DETALJER

Eksempel

EH_Avsp_Fast

EH_FIX

EH_Avsp_Fix

EH_Bardun

EH_Bardun_dobbel

EH_Strever

EH_KL_Forbindelse

EH_KL_Svevendekryss

Vist med bjelkemast og utligger Vist med bjelkemast og utligger Vist med bjelkemast og utligger Vist med bjelkemast og utligger Vist med bjelkemast og utliggere

[L]

[F]

Vist med bjelkemast og utliggere

(17)

Master med dynamiske valg:

-Side (flipp) -Sikksakk (flipp) Nonplott lag -fundament Ø555 og 700x700

-point 3,5m fra senter mast mot spormidt

B Mast for åk

H Mast

Bjelkemast

Tremast

Tunnel feste

Hengemast åk Hengemast tunnel

B Mast

"på tvers"

KL Master og fester, utliggere med sikksakk (Prototype)

SYMBOL

Dyn. funksjoner. Attributter Block, block navn

2.2.3.1. EH-KL

Navn, beskrivelse.

BLOCK DETALJER

EH_Mast_B_aak

EH_Mast_B EH_Mast_B_UTL

EH_Mast_H

EH_Mast_BJ

EH_Mast_Tre

EH_Tnl_UTL EH_Tnl_Hengemast_UTL

EH_Hengemast_UTL Tunnel

Åk

Med to utliggere Med utligger

EH_Hengemast_Aak

Under arbeid (gjøres om som 1:500)

EH_Mast_B_BSMS

EH_Aak

(18)

H Mast

B Mast

KL Master og fester, utliggere med sikksakk (MS 1:500)

SYMBOL

Dynamiske funksjoner Block, block navn

2.2.3.2 EH-KL

BLOCK DETALJER

EH_Mast_B_MS-500 EH_Mast_B_UTL_MS-500

Med to utliggere og sikksakk Med utligger og sikksakk

EH_Mast_H_UTL_MS-500

EH_Mast_H_MS-500 EH_Mast_H_2UTL_MS-500

Åk

Master med dynamiske valg:

-vinkelrett til spormidt (Aligned) symbol roteres.

NB! velg rett side, ikke speilet

-Avstand spormidt (strekke) normalt 3,5m -Side av spor (flipp)

-Strekke utligger symbol, gjelder bare dobbel.

-Sikksakk (flipp)

-Fundament type (valg) fundament tegnes automatisk for fundament plan.

Nonplott lag -Fundament 1:1

-Fundament symbol for fundamentplan -Point senter mast for data extraction

NB ikke skaler eller speil mastesymboler

Bjelkemast

Tunnel Hengemast

Med to bredside mot spor

Tunnel feste

EH_Mast_B_BSMS_MS-500 EH_Mast_BJ_UTL_MS-500

EH_Mast_BJ_MS-500 EH_Mast_BJ_2UTL_MS-500

Hengemast åk

EH_Tnl_UTL_MS-500

EH_Tnl_Hengemast_UTL_MS-500

Hengemast åk

EH_Hengemast_UTL_MS-500 EH_Aak_MS-500

(19)

Master med dynamiske valg: -Side (flipp) Strekke utliggere Innsettingspunkt senter mast

H Mast

Bjelkemast

Tremast B Mast

Retegning eksisterende KL anlegg. Master og fester

SYMBOL

Dyn. funksjoner Block, block navn

2.2.3.3. EH-KL

BLOCK DETALJER

Ret_KL_Mast_B Ret_KL_Mast_B_UTL

Ret_KL_Mast_H

Ret_KL_Mast_BJ

Ret_KL_Mast_Tre

Med to utliggere Med utligger

Tunnel feste Tunnel Hengemast

Ret_KL_Mast_B_BSMS

Ret_KL_Tnl_UTL Ret_KL_Tnl_Hengemast_UTL

Ret_KL_Mast_Betong

Ret_KL_Mast_H_UTL Ret_KL_Mast_H_2UTL

Ret_KL_Mast_Tre_UTL Ret_KL_Mast_Tre_2UTL Ret_KL_Mast_BJ_UTL Ret_KL_Mast_BJ_2UTL

Betongmast

Med to bredside mot spor

Ret_KL_Mast_B_2UTL

(20)

Jernbanetekniske linjetyper

JBTEH_KTL_Sort Continuous 0.35 white/black

Kontaktledning

JBTEH_KTL_Blaa Continuous RGB 30,144,255

Kontaktledning med blå farge

JBTEH_KTL_Lilla Continuous RGB 148,0,211

Kontaktledning med lilla farge

JBTEH_KTL_Roed Continuous RGB 252,10,28

Kontaktledning med rød farge

JBTEH_KTL_Brun Continuous RGB 139,69,19

Kontaktledning med brun farge

JBTEH_KTL_Oransje Continuous RGB 255,140,0

Kontaktledning med orange farge

JBTEH_KTL_Groen Continuous RGB 50,205,50

Kontaktledning med grønn farge

Returskinne

Signalskinne (isolert)

JBTEH_Skinne_jordet_retur Continuous 0.18 cyan

JBTEH_Skinne_isolert_signal Continuous 0.70 red

2.3.1 EH-KL

SYMBOL, linjetyper og lag LAG DETALJER

0.40

22kV kabel

Samleskinne høyspent

JBTEH_22kV_kabel Continuous

JBTEH_Samleskinne Continuous

RGB 252,10,28 0.40

cyan 0.18

(21)

Jernbanetekniske linjetyper for luftstrekk og kabel

2.3.2 EH-KL

SYMBOL, linjetyper og lag LAG DETALJER

JBTEH_LED_Hoeyspenning_linje KABEL 0.18 cyan

Høyspenning linje

Brukes på høyspenning luftstrekk. Eks. AT, ML, FL.

Høyspenning kabel

høyspenning forlagt i bakke/kabelkanal. Eks.

AT, ML, FL

JBTEH_LED_Hoeyspenning_kabel KABEL2 0.18 cyan

Returledning i luft

Returledning i jord/kanal

Mate-/Returledning i luft

kombinert i samme linjetrase

Mate-/Returledning i jord/kanal

kombinert forlagt i samme kabelkanal el.

JBTEH_LED_Returledning_linje

JBTEH_LED_Returledning_jord _kanal

JBTEH_LED_ML-RL_Linje

JBTEH_LED_ML-RL_Kabel ML-RL_Jord ML-RL_Luft Returl._Jord

Returl._Luft 0.18 cyan

cyan 0.18

cyan 0.18 Returledning2.shx

Returledning2.shx

Ltscale 5

JBTEH_Avgrensning DASHDOT2

Avgrensning.

Symbolet brukes for å avgrense enn gruppe av objekter som henger sammen fysisk, mekanisk eller funksjonelt.

yellow 0.25

JBTEH_Gruppe Continuous 1.00 green

Gruppe av forbindelser

JBTEH_Komponenter Continuous 0.18 cyan

Komponenter høyspenning

Komponenter, symbolblokker og tilkoblinger.

Komponenter, tilkoblinger og symboler

JBTEH_ATT_Tekst Continuous 0.25 yellow

JBTEH_ATT_OBJEKTID Continuous 0.25 yellow

Attributt tekst Objekt ID

Brukes for å skille forbindelser som er angit som en gruppe til enkeltvis.

Vist med fire forbindere

(22)

Lag for KL master og fundamenter

2.3.3 EH-KL

SYMBOL, linjetyper og lag LAG DETALJER

JBTEH_KL_Fundament cont 0.18 cyan

KL Fundament

JBTEH_KL_Mast_Komponenter cont 0.18 cyan

KL Mast

JBTEH_KL_Mast_staal cont 0.18 cyan

KL mast stål

JBTEH_KL_Sikksakk cont 0.50 blu

KL Sikksakk

JBTEH_KL_Utligger cont 0.18 cyan

KL Utligger

JBTEH_KL_xNonPLT_Fundament_1-1 plan nonplott

Hjelpelag KL fundament 1 til 1

JBTEH_KL_xNonPLT_point_sentermast nonplott

Koordinat punkt for utsetting av mast

(23)

Lavspenning skap Gruppeskap,

sporvekselvarmeskap SYMBOL

Attributter Block, block navn Navn, beskrivelse. NORM: TRV Dynamiske funksjoner

BLOCK DETALJER

Lavspenning. Lysarmatur og skap EL 3.1

Skaptype Navn/NR OBJEKTID

EL_Skap

Togvarmeskap

^Skaptype

Navn/NR OBJEKTID

EL_Skap_Togvarme

EL_MAS_Lysarmatur

EL_MAS_Lysarmatur_x2

EL_MAS_Lysarmatur_x3

Mastenummer Mastehøyde Wattstyrke Merknad OBJEKTID Mastenummer Mastehøyde Wattstyrke Merknad OBJEKTID

Mast med lysarmatur

Mast med 2 lysarmaturer

Mast med 3 lysarmaturer

EL_LYA_Lysarmatur

Sted Fritekst Wattstyrke Merknad OBJEKTID

lysarmatur

EL_LYA_Lysarmatur_vegg

lysarmatur festet på vegg

EL_LYA_Lysror_armatur

lysrørarmatur innfelt i tak

Sted Fritekst Wattstyrke Merknad OBJEKTID Sted Fritekst Wattstyrke Merknad OBJEKTID EL_MAS_Lysarmatur_x4

Mastenummer Mastehøyde Wattstyrke Merknad OBJEKTID

Mast med 4 lysarmaturer

Eksempel

EL_MAS

Mast

Mastenummer Mastehøyde Wattstyrke Merknad OBJEKTID Mastenummer Mastehøyde Merknad OBJEKTID

(24)

LAG DETALJER

Lavspenning. Attributt,tekst og lagstruktur EL 3.2

JBTEL_KAH_Lavspenningkabel

Lavspennings kabel

FIBER_LUFTKB 0.35 white/black

SYMBOL, linjetyper og lag

JBTEL_Komponenter Continuous 0.18 cyan

Komponenter lavspenning

JBTEL_ATT_Tekst Continuous 0.25 yellow

JBTEL_ATT_OBJEKTID Continuous 0.25 yellow

Attributt tekst Objekt ID

JBTEL_MAS_mast Continuous 0.18 cyan

Mast

JBTEL_LYA_lysarmatur Continuous 0.18 cyan

Lysarmatur

(lag slås av dersom mast brukes av andre fag)

(25)

OBJEKTID FRITEKST

Monitor

Anviser

Billettautomat

Validator

Spornummerskilt

Høyttaler

Ur

Kamera dome

Kamera

Teleskap

Antenne

Repeater Unit

Master Unit

GSM-R håndsett

Grenskjøt

Glattskjøt

OBJEKTID FRITEKST

X-ID FRITEKST

OBJEKTID FRITEKST

OBJEKTID FRITEKST S01102

S00959 S01059

TELE, Symboler

SYMBOL

Attributter Block, Block navn

TE

BLOCK DETALJER

Dynamisk pil kameretning

TE_Glattskjøt TE_Grenskjøt TE_GSM-R_håndsett TE_Master_Unit TE_Repeater_Unit TE_Antenne TE_Teleskap TE_Kamera_boks TE_Kamera_dome TE_Ur

TE_Høyttaler TE_Monitor

TE_Anviser

TE_Billettautomat

TE_Validator

TE_Spornummerskilt

4.1

Eksempel

(26)

JBTTE_ATT_ObjektID JBTTE_ATT_Fritekst OBJEKTID

FRITEKST

Banedata Objekt ID

Multiline tekst (Normalt av)

Tag Beskrivelse

Objekt ID Fritekst

Prompt

JBTTE_Komponenter

Symmbol blokker for tele

Lagnavn

JBTTE_ATT_X-ID

X-ID ^{Annen ID}

Alternativ ID

JBTTE_KAC_Straalekabel

Strålekabel

^HIDDEN

yellow Farge

Tekst Linjetyper

mm

0.25

0.25 Attributer og blokker

JBTTE_TEKST_18 JBTTE_TEKST_25 JBTTE_TEKST_35 ISOCP.SHX

JBTTE_TEKST_50 blue

ISO18 ISO25 ISO35 ISO50

ISOCP.SHX ISOCP.SHX ISOCP.SHX

0.18 0.25 0.35 0.50 JBTTE_KAT_Parkabel

Parkabel

Continuous 0.35 white/black

JBTTE_KAF_Fiberkabel

Fiberkabel

^Continuous ^0.35

Continuous Linetype

Continuous Continuous Continuous

Continuous Continuous Continuous Continuous

cyan yellow

yellow white/black

white/black

LAG DETALJER

TELE. Attributt,tekst og lagstruktur TE 4.2

yellow 0.25

(27)

ANSI31 Scale 10 Hatch/Skravur

Plattform

Lengde Plattform

Isolert felt/seksjon i gjerde

Port i gjerde

Konstruksjoner, for bruk på Elkraft tegninger 5.1

SYMBOL

Attributter

Grafikk, block navn Navn, beskrivelse. NORM Dynamiske funksjoner

BLOCK DETALJER

Eksempel

EH_Bru

EH_Tunnelmunning

Vist med KL (spormidt) Jernbanebru

Veibru

Bru Bru lengde

Bru bredde

Avstand mellom spor

Vist med KL (spormidt)

Tunnel

(KL stipples ikke)

TRV

K_Gjerde_iso

K_Gjerde_port

Bredde normalt 6

KU

JBTK_Gjerde GJERDE 0.18 cyan

Gjerde Buttspor

KO_Buttspor (se også Symbolliste skjematisk sporplan)

(se også Symbolliste skjematisk sporplan)

Lagnavn Linetype mm Farge

LAG DETALJER

Grafikk, block navn Eksempel Navn, beskrivelse. NORM

(28)

Trekkekum

Attributter Block, block navn Eksempel Navn, beskrivelse. NORM: Prosjekt Dynamiske funksjoner

Kum type Navn/NR OBJEKTID

Trekkekum

T1 og T2 Frikantet

JBTKU_KFU_Trekkekum Continuous 0.35 white/black

Trekkekum

Lag for symboler trekkekum KU_KFU

JBTKU_KFO_Kabeltrase --- 0.50 blue

Føringsvei

Kabeltrase både kabelkanal og trekkerør Føringsvei. KU_KFØ

Tverrfaglig: Jordleder. Kablel og trekkekum TF 5.2

SYMBOL, linjetyper og lag

JBTTE_KAT_Fiberkabel_luft

Fiber luftkabel

FIBER_LUFTKB 0.18 cyan

Attributter Block, block navn Eksempel Navn, beskrivelse. NORM: Prosjekt Dynamiske funksjoner

JBT_Komponenter Continuous 0.18 cyan

Komponenter

JBT_ATT_Tekst Continuous 0.25 yellow

JBT_ATT_OBJEKTID Continuous 0.25 yellow

Attributt tekst Objekt ID

Objekt _Jordet

Objekt for jordningsplan

Navn/NR

OBJEKTID

SYMBOL, linjetyper og lag LAG DETALJER

Jordleder

JBTE_LED_Jordleder JORD 0.18 cyan

Ltscale 5

for bruk på Elkraft tegninger

(29)

Søylefundament Ø555mm

Fundamen pilar 700x700mm

EH_Fund_1

EH_Fund_2

EH_Fund_Konsoll EH_Fund_Spesial

Spesial fundament Fund. tegnes, beskrives i mastetabell/fundamentliste Konsoll "Veggfeste" kl mast Beskrives i

mastetabell/fundamentliste Plasstøpt fundament

(valg i dynamiske blokker for mast)

Fundamenter kontaktledning

SYMBOL

5.3 KU-KL

BLOCK DETALJER

Attributter Grafikk, block navn Eksempel Navn, beskrivelse. NORM: TRV Dynamiske funksjoner

(30)

Signal symboler

SYMBOL

5.4 Signal

BLOCK DETALJER

Eksempel

Signal med trelys Innkjørhovedsignal

Signaltype

Signal med tolys

Andre signal der dette er behov

Signaltype Signal_trelys

Signal_tolys

TRV
