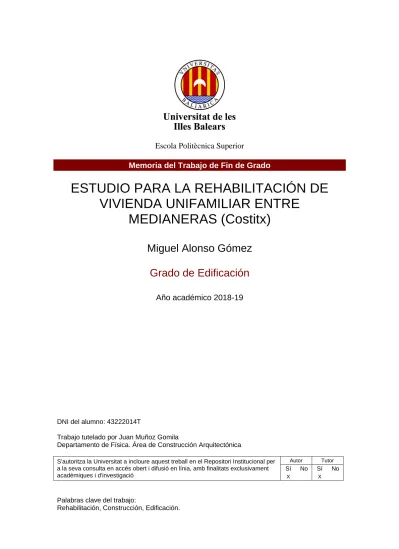

Escola Politècnica Superior
Memoria del Trabajo de Fin de Grado
ESTUDIO PARA LA REHABILITACIÓN DE VIVIENDA UNIFAMILIAR ENTRE
MEDIANERAS (Costitx)
Miguel Alonso Gómez Grado de Edificación
Año académico 2018-19
DNI del alumno: 43222014T
Trabajo tutelado por Juan Muñoz Gomila
Departamento de Física. Área de Construcción Arquitectónica
S'autoritza la Universitat a incloure aquest treball en el Repositori Institucional per a la seva consulta en accés obert i difusió en línia, amb finalitats exclusivament acadèmiques i d'investigació
Autor Tutor Sí No Sí No
X X
Palabras clave del trabajo:
Rehabilitación, Construcción, Edificación.
INDICE
1. RESUMEN ... 3
2. INTRODUCCIÓN ... 4
3. OBJETIVOS ... 5
4. MEMORIA CONSTRUCTIVA ... 6
5.1 Actuaciones previas y demoliciones ... 6
5.2 Movimiento de tierras ... 6
5.3 Estructura ... 6
5.4 Cubierta ... 6
5.5 Albañilería ... 7
5.6 Revocos y enlucidos ... 7
5.7 Solados y alicatados ... 7
5.8 Cantería y piedra artificial ... 7
5.9 Carpintería de madera ... 7
5.10 Vidriería ... 7
5.11 Pintura ... 7
5.12 Instalaciones ... 8
5. CUMPLIMIENTO DEL CTE Y DE OTROS REGLAMENTOS Y DISPOSICIONES ... 9
RESUMEN ... 9
DB-SE: Seguridad estructural ... 10
DB-HS: Salubridad ... 13
DB-HE: Ahorro de energía ... 26
DB-HR: Protección frente al ruido. ... 28
DB-SI: Seguridad en caso de incendio. ... 30
DB-SUA: Seguridad utilización y accesibilidad. ... 32
CUMPLIMENTACION DECRETO 145/97 Y MODIFICACIONES 20/2007 ... 35
6. MEMORIA DE CÁLCULO ... 36
MEMORIA DE CALCULO ... 36
CALCULO DE APEO DE MURO “paret verda” ... 36
FORJADO UNIDIRECCIONAL ... 41
FORJADO MADERA ... 44
CÁLCULO ESCALERAS ... 48
CÁLCULO DE VIGAS ... 52
CALCULO DE VIGUETAS ... 58
Saneamiento (pluviales y residuales) ... 62
Instalación de suministro de agua ... 65
Instalación de electricidad ... 73
ANEXO I CUMPLIMIENTO DB-HE0 y HE1 ... 75
ANEXO II CERTIFICADO ENERGÉTICO... 87
ANEXO III FICHAS TÉCNICAS CLIMATIZACIÓN ... 96
ANEXO IV MEMORIA JUSTIFICATIVA DB-HE 4...100
7. MEDICIONES Y PRESUPUESTO ...117
8. PLANOS ...163
9. BIBLIOGRAFIA ... 175
ANEXO V FICHA URBANISTICA...116
1. RESUMEN
En este proyecto se realiza el estudio para la rehabilitación de una vivienda unifamiliar entre medianeras situada en el
municipio de Costitx. La vivienda está formada por dos plantas habitables, planta baja y planta piso, dos cubiertas
inclinadas cada una de un agua y una terraza/cubierta plana. Solo dispone de instalación eléctrica bastante obsoleta y
por lo tanto se instalarán las instalaciones de fontanería, electricidad, saneamiento y climatización. También se sustituirá
la cubierta añadiéndole aislamiento térmico y lámina impermeabilizante. Se redistribuirá la vivienda cumpliendo con las
exigencias del cliente y por supuesto con las del Decreto de Habitabilidad, para ello se deberán abrir algunos huecos ya
marcados en las fachadas. Todas estas mejoras elaborarán un certificado energético con mejor calificación que se
adjuntará como anexo a este proyecto.
2. INTRODUCCIÓN
Este Proyecto de Fin de Grado se presenta el estudio para la rehabilitación de una vivienda unifamiliar entre medianeras situada en la zona urbana en el casco antiguo de Costitx, situado en Plaça des Jardí 15. La vivienda fue construida en el año 1800 según catastro.
La estructura de la vivienda está realizada con muros de carga de “paret verda” y forjados de viguetas de madera. Uno de los objetivos por el cual se rehabilita esta vivienda es para dotar de instalaciones, sustituir forjados en mal estado y conseguir una mejor eficiencia energética.
Para ello se han rehabilitado las cubiertas, retejando y añadiendo aislamiento e impermeabilización y se han sustituido dos de los tres forjados intermedios. Se realizarán instalaciones de fecales, pluviales, ACS y AFS, y se renovará la instalación eléctrica. Se ha añadido un sistema de climatización mediante aerotermia que abastecerá también la producción de agua caliente sanitaria. Este sistema es considerado un sistema de energía renovable y puede sustituir la contribución mínima del 50% de solar térmica, se adjuntará memoria justificativa.
Se ha realizado una nueva distribución en el interior. Se ha conservado únicamente la puerta de entrada existente que se
situaba en la Plaça des Jardí. Al entrar se encuentran inmediatamente a la izquierda las escaleras de acceso a la planta
piso. La entrada también accede directamente a la estancia principal de la planta baja, Estar-Comedor-Cocina en el que
se ha realizado un apeo, convirtiéndolo así en un espacio diáfano. También hay un pequeño distribuidor que da paso a
un baño que da servicio a la planta baja. En esta planta, en la parte de la cocina se puede acceder al garaje por el cual
se accede desde el exterior por la calle Major. Se ha aprovechado el hueco debajo de la escalera para hacer un pequeño
trastero. Se han recuperado los huecos marcados en fachada y, aunque siendo puertas de acceso, se recuperarán para
ser ventanas. En la planta piso hay un distribuidor en forma de “L” que da acceso a la totalidad de las estancias de la
planta. En esta planta hay dos dormitorios dobles, un dormitorio doble con un baño en suit, un despacho y un baño. Al
final del distribuidor se encuentra la escalera que accede al lavadero y a la cubierta plana transitable.
3. OBJETIVOS
1- Determinar el estado actual de la vivienda que se estudia para poder determinar las soluciones constructivas e implantación de instalaciones adecuadas para la correcta rehabilitación respetando la tipología constructiva tradicional.
2- Proponer las actuaciones necesarias soluciones para la correcta rehabilitación e implantación de nuevas instalaciones. Además de proponer soluciones constructivas para evitar lesiones existentes.
3- Conservar y mantener el aspecto y el carácter tradicional de la vivienda.
4- Definir gráficamente la propuesta de reforma tanto de las instalaciones como constructivamente.
4. MEMORIA CONSTRUCTIVA
5.1 Actuaciones previas y demoliciones
Se apuntalará provisionalmente los forjados que no se demuelen antes de comenzar con las demoliciones de los elementos proyectados y se podrán realizar los apeos en los muros para garantizar la estabilidad de las cargas mientras se están realizando las aperturas de los huecos y como medida de seguridad. Primero se demolerán las tejas de las cubiertas inclinadas existentes. Las tejas que se encuentren en buen estado se podrán recuperar para el posterior retejado. A continuación, se procederá a demoler el alicatado, el pavimento y las particiones interiores. Una vez realizado lo anterior se procederá a la apertura de los huecos marcados en fachada. Por último, se llevará a cabo la demolición de los forjados demoliendo primero los entrevigados y después las vigas de madera. Todos los escombros se ordenarán y acopiarán en contenedores para su correcta gestión.
5.2 Movimiento de tierras
Se realizará una excavación de aproximadamente 0,1 m para el suelo del garaje. Se realizará mediante medios manuales y mecánicos. Deberá replantearse.
5.3 Estructura
En la cubierta hay forjados de dos tipos: inclinado de madera ya existentes y plano de hormigón armado 20+5 con viguetas pretensadas tipo P2 con interejes de 70 cm y bovedilla de hormigón.
En el interior de la vivienda, tenemos tres crujías, el forjado de la segunda crujía está a una cota de 3,11, es de vigas de madera. Este forjado está en buen estado y se mantiene, los forjados de la primera y tercera crujía se harán nuevos.
El forjado techo planta baja que corresponde a la parte del salón comedor, será de vigas de madera GL36h de 10x25 cm de sección con una longitud de 4,50 m cada 45 cm de intereje. Las cabezas de las vigas empotradas en los muros se protegerán con lámina una PVC. El entrevigado será a base de bovedilla cerámica y capa de compresión. El forjado techo planta baja correspondiente al sótano, será a base de viguetas pretensadas tipo P2 empotradas en los muros de carga, con interejes de 70 cm y bovedilla de hormigón, también 20+5.
Los apeos interiores para abrir paso estarán realizados con dos HEB 240 que irán en un dado de hormigón realizado previamente de ancho igual a la “paret verda” y de largo y alto será de 30 cm. Se ha tenido en cuenta el grosor y desprendimiento del muro, pero como tienen tanta base se ha decidido no añadir pletina ya que las bases de los HEB240 aguantarán correctamente el muro. Estas vigas son de muchísima envergadura y peso por lo tanto harán falta 10 trabajadores para colocarla.
5.4 Cubierta
Los forjados inclinados de la cubierta se mantienen, se retirarán las tejas y se recuperarán las que presenten un estado óptimo. Se aprovechará para colocar aislamiento térmico de
poliestireno extruido de 60 mm de espesor y una capa de impermeabilización. Ambas capas llevaran intercalada una capa de separación geotextil. Una vez colocado esto se aplicará una capa de mortero con fibras de 2 cm de espesor para colocar las tejas semiamorteradas.
La cubierta plana esta formada por un forjado plano de hormigón armado con una capa de compresión armada con mallazo de 5 cm sobre el cual se colocará la lamina de impermeabilización, una lamina separadora geotextil,
aislamiento térmico de poliestireno extruido de 60 cm de espesor y sobre otra lamina separadora geotextil, la capa de
formación de pendientes y el embaldosado.
5.5 Albañilería
5.5.1 Cerramientos exteriores
Los muros de cerramiento y muros de carga de la vivienda son de “paret verda”, no se actúa sobre ellos.
5.5.2 Tabiquería interior
Las particiones interiores se realizarán de ladrillo cerámico hueco doble de gran formato, 51,5x50x10 cm, se colocarán sobre bandas elásticas tomados con mortero cemento portland, dejando en la parte superior una junta de al menos 1cm de espesor que se rellenara con pasta de yeso para absorber posibles movimientos.
5.6 Revocos y enlucidos
Todos los paramentos verticales interiores se revestirán con un enfoscado maestreado de cemento portland. En los baños y la cocina sobre el enfoscado irá el alicatado. Los paramentos de las demás estancias irán enlucidos con yeso.
Los paramentos exteriores irán revestidos con mortero monocapa de 2 cm de espesor. En los baños y en la parte de la cocina grafiada en los planos se instalará un falso techo a base de placas de yeso laminado resistentes a la humedad, con un enlucido de yeso.
5.7 Solados y alicatados
El solado será a base de gres porcelánico en el todo el interior de la vivienda y rodapié del mismo material de 7cm de altura. En los baños y la parte de la cocina donde se encuentra el mobiliario se colocará el alicatado también de gres porcelánico que llegará hasta el falso techo.
5.8 Cantería y piedra artificial
Se utilizará un vierteaguas de marés de 5 cm de espesor incluido goterón, recibidos con mortero de cemento portland y una mano de tratamiento hidrofugante de siloxanos.
5.9 Carpintería de madera
Todas las carpinterías exteriores serán de madera de pino. Los huecos incluirán protección solar mediante persianas mallorquinas de pino con lamas fijas. Las puertas interiores también serán de madera de pino macizas y lisas.
5.10 Vidriería
Los vidrios de las carpinterías interiores serán de doble acristalamiento de vidrio incoloro de 4 mm la hoja interior y de 6 mm la hoja exterior y con cámara de aire 8 mm, sellado en todo el perímetro. En los baños se dispondrá de un espejo de vidrio 3 mm de espesor de 90x90 cm.
5.11 Pintura
Los paramentos interiores que no vayan alicatados se le aplicarán dos manos de pintura plástica color a elegir,
acabado mate, textura lisa con la primera mano diluida con un 20% de agua y la siguiente sin diluir. Las vigas de
madera recibirán dos manos de tratamiento protector hidrófugo, fungicida e insecticida incoloro. Para los perfiles
HEB240 se aplicará un tratamiento superficial de protección para elementos de acero con imprimación anticorrosiva.
5.12 Instalaciones
5.12.1 Instalación de fontanería
La acometida de agua proveniente de la red general de distribución abastece directamente a la vivienda ya que, por normativa, no es obligatorio el uso de aljibe así que tenemos suministro directo desde la red. Las tuberías serán de polietileno reticulado e irán empotrados por las paredes o discurrirán por dentro del falso techo tal como está grafiado en los planos. El CTE nos obliga a que el 50% de la producción de ACS se realice con energía renovable, instalamos un sistema de aerotermia el cual produce el 100% de la demanda de ACS. Se incluye memoria justificativa para sustitución de solar térmica por dicho sistema de aerotermia.
5.12.2 Instalación de saneamiento
La red de saneamiento estará formada por tuberías de PVP, el colector principal discurrirá por el garaje enterrado bajo la solera con una pendiente del 2% hasta la arqueta de alcantarillado público situada enfrente de la puerta de dicho garaje. El resto de la instalación irá empotrada o bien discurrirá a través del falso techo. Todos los desagües de los sanitarios serán de Ø50 excepto el de los inodoros que será de Ø110. Todo mantendrá el 2% de pendiente para una correcta evacuación.
5.12.3 Instalación de aguas pluviales
Los canalones de zinc y tendrán una pendiente del 1% irán colocados bajo los faldones de las cubiertas inclinadas. Las bajantes serán del mismo material e irán por la fachada vistas hasta la altura determinada gráficamente en los planos que, por normativa, se deberán empotrar y salir a la vía publica por debajo de la acera.
5.12.4 Instalación de climatización
La instalación de climatización tanto calefacción como refrigeración, se generará con el mismo sistema de fan coils tipo Split mediante el sistema de aerotermia que también produce el ACS. Los detalles de dicha instalación están definidos en la memoria de cálculo.
5.12.5 Instalación de electricidad
La red eléctrica de la vía publica accede a nuestra hornacina eléctrica enterrada, aquí no hay líneas aéreas, y contará con una caja general de protección cerca del contador y un cuadro de distribución interior detrás de dicha hornacina.
Según la memoria de cálculo, el grado de electrificación será elevado. Se realizará la instalación eléctrica siguiendo la
documentación gráfica adjunta y la memoria de cálculo.
5. CUMPLIMIENTO DEL CTE Y DE OTROS REGLAMENTOS Y DISPOSICIONES
CUMPLIMIENTO DEL RD.314/2006. CÓDIGO TÉCNICO DE LA EDIFICACIÓN SE APLICA INTEGRAMENTE
RESUMEN
- DB-SE: Su justificación se adjunta en el Cumplimiento de la Seguridad Estructural del Proyecto de Ejecución.
DB-SE, seguridad estructural: Es de aplicación en el presente proyecto.
DB-SE-AE, acciones en la edificación: Es de aplicación en el presente proyecto.
DB-SE-C, cimientos: No es de aplicación en el presente proyecto.
DB-SE-A, acero: Es de aplicación en el presente proyecto.
DB-SE-F, fábrica: No es de aplicación en el presente proyecto.
DB-SE-M, madera: Es de aplicación en el presente proyecto.
- DB-HS: Su justificación se adjunta en el apartado del Cumplimiento de la Salubridad del Proyecto de Ejecución.
DB-HS1, protección frente a la humedad: Es de aplicación en el presente proyecto únicamente las cubiertas.
DB-HS2, recogida y evacuación de residuos: No es de aplicación en el presente proyecto.
DB-HS3, calidad del aire interior: Es de aplicación en el presente proyecto.
DB-HS4, suministro de agua: Es de aplicación en el presente proyecto.
DB-HS5, evacuación de aguas: Es de aplicación en el presente proyecto.
- DB-HE: Su justificación se adjunta en el apartado de Cumplimiento del Ahorro de energía del Proyecto de Ejecución.
DB-HE1, limitación de demanda energética: Es de aplicación en el presente proyecto.
DB-HE2, rendimiento de las instalaciones térmicas: Es de aplicación en el presente proyecto.
DB-HE3, eficiencia energética de las instalaciones de iluminación: No es de aplicación en el presente proyecto.
DB-HE4, contribución solar mínima de agua caliente sanitaria: Es de aplicación en el presente proyecto.
DB-HE5, contribución fotovoltaica mínima de energía eléctrica: No es de aplicación en el presente proyecto.
- DB-HR, protección frente al ruido: Es de aplicación
- DB-SI, seguridad en caso de incendio: Es de aplicación en el presente proyecto.
- DB-SUA, seguridad utilización y accesibilidad: Es de aplicación en el presente proyecto.
DB-SE: Seguridad estructural
El requisito básico de este apartado es asegurar que el edificio tenga un comportamiento estructural adecuado frente a las acciones e influencias previsibles a las que pueda estar sometido durante su construcción y uso previsto.
Análisis estructural y dimensionado:
La comprobación estructural de un edificio requerirá:
-Determinar las situaciones de dimensionado.
-Establecer las acciones que deberán tenerse en cuenta y los modelos adecuados para la estructura.
-Realizar el análisis estructural adecuado a cada problema.
-Verificar que no sobrepasen los estado límite.
Las situaciones de dimensionado pueden ser:
-Persistentes -Transitorias -Extraordinarias
La intervención realizada en el edificio tendrá una vida útil de 50 años, siempre que se lleve a cabo un buen uso y mantenimiento de él.
Estados límite último:
Los estados límite último constituyen un riesgo para las personas si son superados. Se puede producir un colapso total o parcial del edificio. Para el ELU se tienen en cuenta las acciones mayoradas para calcular flexión y cortante.
Estados límite de servicio:
Los estados límite de servicio son los que de ser superados afectan al confort y al bienestar de los usuarios, al funcionamiento del edificio o a la apariencia. Si hay la existencia de pequeñas deformaciones puede ser útil ya que podría ser señal de un futuro colapso.
Acciones
Las acciones pueden clasificarse por:
-Acciones permanentes (G) -Acciones variables (Q)
Modelos para el análisis estructural:
Los cálculos se han obtenido de manera manual, teniendo en cuenta el peso propio de los materiales y las posibles acciones variables (sobrecarga de uso, viento y nieve). Se adjunta memoria de cálculo y se ha realizado con el apoyo del prontuario de estructuras. Para el proyecto hemos utilizado las acciones permanentes (1,35) y las variables (1,50).
Verificaciones:
Para cada verificación, se identificará la disposición de las acciones simultáneas que deban tenerse en cuenta, como
deformaciones previas o impuestas, o imperfecciones. Asimismo, deberán considerase las desviaciones probables en las
disposiciones o en las direcciones de las acciones.
En el marco del método de los estados límite, el cumplimiento de las exigencias estructurales se comprobará utilizando el formato de los coeficientes parciales.
Siempre se deberá respetar que:
Ed ≤ R d
Ed valor de cálculo del efecto de las acciones Rd valor de cálculo de la resistencia correspondiente
DB-SE-AE: Seguridad Estructural Acciones en la Edificación
Con este documento básico se podrán determinar las acciones sobre el edificio verificar el cumplimiento de los requisitos de seguridad estructural.
Las acciones que se han tenido en cuenta en los cálculos estructurales han sido las siguientes:
-Acciones permanentes: Peso propio
-Acciones variables: Sobrecargas de uso, nieve para altitudes menores a 1000 m y la acción del viento.
Todos los cálculos en referencia a este DB se adjuntan en la memoria de cálculo anexa al proyecto.
DB-SE-C: Seguridad Estructural Cimientos
No modificamos la cimentación existente por lo tanto no es de aplicación en este proyecto.
DB-SE-A: Seguridad Estructural Acero
En este apartado se tratará la verificación de la seguridad estructural de los elementos realizados con acero de la vivienda. Se trata de los apeos que se realizarán una de mayor envergadura y tres de menor calibre. Por facilidad constructiva todos los apeos utilizarán el mismo tipo de viga.
Se verificarán la estabilidad y la resistencia (ELU) y la aptitud para el servicio (ELS). Todos los cálculos se adjuntan en la memoria de cálculo anexa al proyecto.
Materiales:
Designación Espesor nominal t (mm)
tensión de límite elástico del material f
y(N/mm²) tensión de rotura f
u(N/mm²) t ≤ 16 16 < t ≤ 40 40 < t ≤ 63 3 ≤ t ≤ 100
S275JR 275 265 255 410
Vigas:
Descripción Vigas tipo HEB-240 Material Acero S275JR
Dimensiones Las dimensiones se adjuntan en la memoria de cálculo anexa al proyecto.
Durabilidad Ha de prevenirse la corrosión por eso todos los perfiles de acero laminado se van a proteger mediante imprimación anticorrosiva.
DB-SE-F: Seguridad Estructural Fábrica
No modificamos las características ni el conjunto de la fábrica estructural, únicamente abrimos huecos, por lo tanto, no es de aplicación en este proyecto.
DB-SE-M: Seguridad Estructural Madera
El objetivo de este apartado es verificar la seguridad de elementos estructurales de madera. Los elementos son las vigas de madera del forjado techo planta baja.
Este forjado de madera ha sido calculado a flexión y a cortante ELU, también se ha comprobado que no sobrepasen la flecha admisible. Todos los cálculos se adjuntan en la memoria de cálculo anexa al proyecto.
La clase de uso es la 1 debido a que se trata de forjado interior.
Un factor muy importante a tener en cuenta es la durabilidad de la madera ya que puede sufrir daños causados por agentes bióticos y abióticos. La clase de uso en la que se están los forjados es la 1 ya que se encuentran cubiertos, pero aun así es necesario aplicarles un tratamiento superficial de NP1 contra estos agentes por todas sus caras.
EHE-08: INSTRUCCIÓN DE HORMIGÓN ESTRUCTURAL:
La presente Instrucción es aplicable a las estructuras y elementos de hormigón estructural, incluyendo en esta definición el hormigón en masa, armado o pretensado, cuando la acción del pretensado se introduce mediante el empleo de armaduras activas de acero situadas dentro del canto del elemento. Por tanto, se debe aplicar en este proyecto. Para ello, deberemos tener en cuenta lo siguiente:
Sistema estructural:
Los forjados de hormigón armado estarán realizados con vigas, viguetas pretensadas y bovedillas, los cálculos se adjuntan en la memoria de cálculo anexa al proyecto,
Estado de cargas consideradas:
Las combinaciones de las acciones consideradas se han establecido siguiendo los criterios de la EHE y el Documento Básico de Seguridad Estructural.
Los valores de las acciones se han establecido siguiendo los criterios del Documento Básico de Seguridad Estructural - Acciones en la Edificación.
Características de los materiales y niveles de control:
Hormigón HA-/B/12/I
F
CK25 MPa (N/mm²)
Tipo de acero B 500 S.
F
YK500 N/mm²
El nivel de control de ejecución (según el artículo 95 de la EHE) para esta obra es normal. El nivel control de materiales es estadístico para el hormigón y normal para el acero (según artículos 88 y 90 de la EHE respectivamente).
Hormigón Coeficiente de minoración 1,50
Nivel de control Estadístico
Acero Coeficiente de minoración 1,15
Nivel de control Normal
Ejecución Coeficiente de
mayoración Cargas
Permanentes 1,50 Cargas
variables 1,60
Nivel de control Normal
DB-HS: Salubridad
DB-HS 1: PROTECCIÓN FRENTE A LA HUMEDAD
Las cubiertas disponen de formación de pendientes adecuada para el recibido del resto de componentes cumpliendo los porcentajes de formación de pendientes, aislante térmico, lamina impermeable autoprotegida compatibles, capas separadoras bajo y sobre la impermeabilización y sistema de evacuación de aguas tanto en las inclinadas como en las planas.
DB-HS 3: CALIDAD DEL AIRE INTERIOR
Esta sección se aplica, en los edificios de viviendas, al interior de las mismas, los almacenes de residuos, los trasteros, los aparcamientos y garajes; y, en los edificios de cualquier otro uso, a los aparcamientos y los garajes. Por tanto, es de aplicación en este proyecto.
La justificación de esta sección se realiza mediante los cálculos realizados para la ventilación de la vivienda unifamiliar, cumpliendo con las exigencias establecidas en este apartado del CTE.
Se calcula el caudal mínimo de admisión y de extracción a partir de la Tabla 2.1. Caudales mínimos para ventilación de
caudal constante en locales habitables del CTE.
En nuestro caso obtendríamos la siguiente tabla:
ESTANCIA Caudal mínimo
constante Qv (l/s) Caudal equilibrado de
admisión Qva (l/s) Caudal equilibrado de extracción Qve (l/s) PLANTA BAJA
Entrada 10 13 -
Baño 1 8 - 13
Salón-Comedor 10 13 -
Cocina 8 - 20
PLANTA PRIMERA
Dormitorio 1 8 15 -
Baño 2 8 - 13
Despacho 8 13 -
Dormitorio 2 4 9 -
Dormitorio 3 4 9 -
Baño 8 - 13
Total 72 59
Una vez se obtienen los caudales correspondientes a cada estancia, se calculan las áreas efectivas de las aberturas de
ventilación con la ayuda de la Tabla 4.1. Área efectiva de las aberturas de ventilación de un local en cm
2, que es la
siguiente:
Los resultados son los siguientes:
En cuanto al dimensionado de los conductos de extracción, se calcula la sección del conducto con ayuda del Apartado 4.2.2. Conductos de extracción para ventilación mecánica. Evacuación de los productos de la combustión: se preverán conductos de extracción mecánica. con conductos de extracción independientes de 25x25 cm. Ventilación interior de vivienda: ventilación mecánica controlada. Ventilación cruzada.
ABERTURAS DE
ADMISIÓN (cm2) Entrada 52
Salón-Comedor 52
Despacho 52
Dormitorio 1 36
Dormitorio 2 36
Dormitorio 3 60
ABERTURAS DE EXTRACCIÓN
(cm2)
Baño 1 52
Cocina 80
Baño 2 52
Baño 52
ABERTURAS DE
PASO (cm2) Puertas 70
DB-HS 4: SUMINISTRO DE AGUA
SUMINISTRO DE AGUA. Vivienda unifamiliar con suministro de red pública
Justificación del cumplimiento del CTE DB HS4 Àrea Tècnica del COAIB. 03 septiembre 2007 (v.01)Exigencia Básica Los edificios dispondrán de medios adecuados para suministrar al equipamiento higiénico previsto de agua apta para el consumo de forma sostenible, aportando caudales suficientes para su funcionamiento, sin alteración de las propiedades de aptitud para el consumo e impidiendo los posibles retornos que puedan contaminar la red, incorporando medios que permitan el ahorro y el control del caudal del agua.
Los equipos de producción de agua caliente dotados de sistemas de acumulación y los puntos terminales de utilización tendrán unas características tales que eviten el desarrollo de gérmenes patógenos.
Ámbito de aplicación
Obra nueva igual que el ámbito de aplicación general del CTE.
Ampliaciones, modificaciones, reformas o rehabilitaciones de las instalaciones existentes se consideran incluidas x
cuando se amplía el número o la capacidad de los aparatos receptores existentes en la instalación.
Información previa
Red con presión suficiente x
Red con presión insuficiente (depósito auxiliar y grupo de presión)
Si las Ordenanzas Municipales o por falta de presión se requiere deposito auxiliar, indicar su capacidad (m³) Si se conocen, valores de caudal (m3/h) y/o presión de suministro (Kg/cm²)
Tratamiento previsto del agua (ninguno, descalcificación, esterilización, filtración,….) Otras observaciones
Tipología y equipamiento
Vivienda tipo 1 (cocina, lavadero, baño: caudal: 1-1,5 l/s) Vivienda tipo 2 (cocina, lavadero, baño y aseo: caudal :1,5 - 2 l/s)
x Vivienda tipo 3 (cocina, lavadero, 2 baños y aseo: caudal:1,5 - 2 l/s)
Otros
Materiales Estos deben estar homologados y la instalación tendrá características adecuadas para evitar el desarrollo
de gérmenes
patógenos y no favorecer el desarrollo de la biocapa
Tubo de alimentación Polietileno reticulado (PEX) de ≥ 10 adm x
Montantes Cobre
Polipropileno
Polietileno reticulado (PEX) Polietileno de alta densidad (PERT) Derivaciones particulares Cobre
Polipropileno Polibutilieno
Polietileno reticulado (PEX) x
Polietileno de alta densidad (PERT)
Condiciones mínimas de suministro.
Caudal instantáneo mínimo para cada tipo de aparato.
(Tabla 2.1, DB HS-4)
Tipo de aparato Caudal instantáneo mínimo de AFS (dm³/s)
Caudal instantáneo mínimo de ACS (dm³/s)
Lavamanos 0,05 0,03
Lavabo 0,10 0,065
Ducha 0,20 0,10
Bañera de 1,40 o más 0,30 0,20
Bañera de menos de 1,40 0,20 0,15
Bidé 0,10 0,065
Inodoro con cisterna 0,10 -
Fregadero doméstico 0,20 0,10
Lavavajillas doméstico 0,15 0,10
Lavadero 0,20 0,10
Lavadora doméstica 0,20 0,15
Grifo aislado 0,15 0,10
Grifo garaje 0,20 -
Vertedero 0,20 -
Otras condiciones mínimas de suministro
Presión min. Grifos en general 1,00 Kg/cm². Fluxores y calentadores 1,50 kg/cm². x
Presión máx. ≤ 5,00Kg/cm². x
Temperatura ACS Entre 50ºC y 65ºC, excepto en edificios de uso exclusivo vivienda. x Señalización Agua potable: se señalarán con color azul.
Si se dispone una instalación para suministrar agua que no sea apta para el consumo, las tuberías, los grifos y los demás puntos terminales de esta instalación deben estar adecuadamente señalados.
Ahorro de agua Sistema de contabilización tanto de AFS como ACS para cada unidad de consumo individualizable.
Red de retorno Red de retorno en longitud de la tubería ≥ 15 m.
Protección contra retornos
Contra retornos, después de contadores, en base de ascendentes, antes del equipo de tratamiento de agua. Los antiretorno van combinados con grifos de vaciado.
ELEMENTOS QUE COMPONEN LA INSTALACIÓN RED DE AGUA
FRÍA (AFS)
Acometida Conformado por: llave de toma, tubo de acometida y llave de corte al exterior de la Propiedad. x Contador general
de la empresa suministradora
Conformado por: llave de corte general, filtro, contador, llave, grifo o racor de prueba, válvula de retención y llave de salida.
x
Tubo de
alimentación
Con registros al menos en sus extremos y en los cambios de dirección. x Instalaciones
particulares
Con una llave de paso situada en el interior de la propiedad particular en lugar accesible.
Con derivaciones a los cuartos húmedos independientes y cada una con una llave de corte, tanto para AFS como para ACS.
Los puntos de consumo que llevarán una llave de corte individual.
x
Grupos de
presión
Tipo convencional o de accionamiento regulable-caudal variable-. Con dos bombas de funcionamiento alterno.
En un local de uso exclusivo que podrá albergar también el sistema de tratamiento de agua.
Tratamiento de agua
Su parada momentánea no debe suponer discontinuidad en el suministro de agua al edificio.
Con dispositivos de medida para comprobar la eficacia.
Con contador a su entrada y dispositivo antirretorno.
Con desagüe a la red general de saneamiento y grifo o toma de suministro de agua.
RED DE AGUA CALIENTE (ACS)
Distribución (impulsión y retorno)
El diseño de las instalaciones de ACS es igual a las redes AFS.
Si se debe cumplir el DB HE-4, deben disponerse tomas de ACS para lavadora y el lavavajillas (equipos bitérmicos).
Con red de retorno cuando la longitud de la tubería de ida al punto de consumo más alejado sea ≥ 15 m.
El aislamiento de las redes de tuberías, tanto en impulsión como en retorno según RITE.
PROTECCIÓN CONTRA RETORNOS
En general Válvula antirretorno en rociadores de ducha manual y grupos de sobreelevación de tipo convencional
SEPARACIONES RESPECTO DE OTRAS
INSTALACIONES
En general AFS y ACS separadas ≥ 4 cm.
Siempre AFS por debajo de ACS.
El agua siempre por debajo de dispositivos eléctricos, electrónicos,... Si discurren en paralelo ≥ 30 cm.
Con conducciones de gas una distancia ≥ 3 cm.
x
RECINTO DE CONTADOR El DB no especifica las dimensiones del recinto ni sus características, las que aquí aparecen deberán confirmarse con la empresa suministradora
Dimensionado Básico del recinto de contadores
Ancho (m) Alto (m) Profundidad (m)
0,45 0,45 0,30
Características del recinto de contadores
El recinto incluirá un desagüe de Ø40 mm, iluminación eléctrica (si procede), ventilación y una cerradura tipo GESA nº4. Se situarán en un lugar de fácil acceso y uso común en el inmueble. Se encontrará siempre en planta baja sin que sus puertas abran a rampas o lugares de paso de vehículos (de no existir acera de protección de 1 m de ancho). Las puertas serán de aluminio o acero galvanizado cuando los recintos se sitúen en el exterior.
DIMENSIONADO DE LA RED DE SUMINISTRO DIMENSIONADO AFS
- Por tramos, considerando el circuito más desfavorable y a partir del siguiente procedimiento::
a) Caudal máximo de cada tramo: suma de los caudales de los puntos de consumo (ver tabla 2.1) b) Establecimiento de los coeficientes de simultaneidad de cada tramo.
c) Caudal de cálculo en cada tramo: Caudal máximo x coeficiente de simultaneidad .
d) Elección de una velocidad de cálculo: (tuberías metálicas: 0,50-2,00 m/s ó tuberías termoplásticas y multicapas: 0,50-3,50 m/s) e) Obtención del diámetro correspondiente a cada tramo en función del caudal y de la velocidad.
- Finalmente se comprueba la presión mínima y máxima en los puntos de consumo.
Dimensionado de las derivaciones a cuartos húmedos Diámetros
mínimos de derivaciones de los aparatos (extraído de la tabla 4.2, DB HS-4)
Tipo de aparato Diámetro nominal del ramal de enlace
Tubo de acero (“”) Cobre o plástico (mm)
Lavamanos 1/2 12
Lavabo, bidé 1/2 12
Ducha 1/2 12
Bañera de 1,40 o más 3/4 20
Bañera de menos de 1,40 3/4 20
Inodoro con cisterna 1/2 12
Fregadero doméstico 1/2 12
Lavavajillas doméstico ½ (rosca a ¾) 12
Lavadora doméstica 3/4 20
Vertedero 3/4 20
Dimensionado de los ramales de enlace
Diámetros mínimos de alimentación (Extraído de la tabla 4.3, DB HS-4)
Tramo considerado Diámetro nominal del ramal de enlace
Tubo de acero (“”) Cobre o plástico (mm)
Alimentación a cuarto húmedo y cocina 3/4 20
Alimentación a derivación particular: vivienda apartamento local comercial 3/4 20
Columna (montante o descendente) 3/4 20
Distribuidor principal 1 25
Dimensionado de la acometida Diámetros
mínimos del tubo de alimentación general
Vivienda tipo 1 (cocina, lavadero, baño: caudal: 1-1,5 l/s) 30 mm (1¼””)
Vivienda tipo 2 (cocina, lavadero, baño y aseo: caudal :1,5 - 2 l/s) 40 mm (1½””) Vivienda tipo 3 (cocina, lavadero,2 baños y aseo:caudal:1,5 - 2 l/s) 40 mm (1½””)
DIMENSIONADO ACS
Dimensionado de las redes de impulsión de ACS - Igual que AFS.
Dimensionado de las redes de retorno de ACS Relación entre
diámetro de tubería y caudal recirculado de ACS (Extraído de la tabla 4.4, DB HS-4)
Diámetro de la tubería (pulgadas) Caudal recirculado (l/h)
1/2 140
3/4 300
Aislamiento térmico
- El espesor del aislamiento de las conducciones, tanto en la ida como en el retorno según RITE.
Cálculo de dilatadores
- En materiales metálicos UNE 100 156:1989 - En materiales termoplásticos UNE ENV 12 108:2002.
- Tramo recto sin conexiones intermedias y > 25 m se colocarán sistemas contra contracciones y dilataciones.
DIMENSIONADO DE LOS EQUIPOS, ELEMENTOS Y DISPOSITIVOS DE LA INSTALACIÓN Cálculo del depósito auxiliar de alimentación
- El volumen del depósito se calculará en función del tiempo previsto de utilización, mendiante la expresión: V=Q · t · 60 siendo: V volumen del depósito [l]; Q caudal máximo simultáneo [dm3/s] y t es el tiempo estimado (de 15 a 20) [min].
- La estimación de la capacidad de agua se podrá realizar con los criterios de UNE 100 030:1994.
Cálculo de las bombas
- El cálculo de las bombas se hará en función del caudal y de las presiones de arranque y parada de la/s bomba/s (mínima y máxima respectivamente), siempre que no se instalen bombas de caudal variable. En este segundo caso la presión será función del caudal solicitado en cada momento y siempre constante.
- El número de bombas a instalar en el caso de un grupo de tipo convencional, excluyendo las de reserva, se determinará en función del caudal total del grupo. Se dispondrán dos bombas para caudales de hasta 10 dm3/s, tres para caudales de hasta 30 dm3/s y 4 para más de 30 dm3/s.
- El caudal de las bombas será el máximo simultáneo de la instalación o caudal punta fijado por el uso y necesidades de la instalación.
- La presión mínima o de arranque (Pb) será el resultado de sumar la altura geométrica de aspiración (Ha), la altura geométrica (Hg), la pérdida de carga del circuito (Pc) y la presión residual en el grifo, llave o fluxor (Pr).
Cálculo del depósito de presión
- Para la presión máxima se adoptará un valor que limite el número de arranques y paradas del grupo de forma que se prolongue lo más posible la vida útil del mismo. Este valor estará comprendido entre 2 y 3 bar por encima del valor de la presión mínima.
- El cálculo de su volumen se hará con la fórmula siguiente: Vn = Pb x Va / Pa (4.2)
Siendo: Vn es el volumen útil del depósito de membrana, Pb es la presión absoluta mínima, Va es el volumen mínimo de agua; Pa es la presión absoluta máxima.
Cálculo del diámetro nominal del reductor de presión
Según table 4.5 del DB HS4 y no en función del diámetro nominal de las tuberías.
Dimensionado de los sistemas y equipos de tratamiento de agua Según apartados 4.5.4.1 y 4.5.4.2 del DB HS4.
ESQUEMA DE RED CON PRESIÓN SUFICIENTE
ESQUEMA DE RED SIN PRESIÓN SUFICIENTE
DB-HS 5: EVACUACIÓN DE AGUAS
EVACUACIÓN DE AGUAS RESIDUALES Y PLUVIALES CON RED DE ALCANTARILLADO
Justificación del cumplimiento del CTE DB HS5 Àrea Tècnica del COAIB. Agosto 2008 (v.02)Exigencia básica HS 5
Los edificios dispondrán de medios adecuados para extraer las aguas residuales generadas en ellos de forma
independiente o conjunta con las precipitaciones atmosféricas y con las escorrentías X
Ámbito de aplicación
Nueva construcción
Las ampliaciones, modificaciones, reformas o rehabilitaciones de las instalaciones existentes se consideran incluidas cuando se amplía el número o la capacidad de los aparatos receptores existentes en la instalación
X
Condiciones generales de la evacuación Contemplado
en proyecto Única
Residuales y pluviales evacuan en la misma red pública X
Separativa
Residuales Evacuación a la red existente Pluviales
Evacuación a la red existente
Reutilización parcial y evacuación a la vía pública Evacuación total a la vía pública
Observaciones
En el caso de reutilización de aguas pluviales y/o aguas grises especificar el sistema de recogida, depuración y acumulación
Materiales de la red de evacuación Contemplado
en proyecto Residuales
Fundición PVC
Polipropileno X
Hormigón Pluviales
Zinc
Acero lacado o pintado Cobre
PVC Polipropileno
Elementos que componen la instalación de la red de evacuación Contemplado
en proyecto
Desagües y derivaciones Sifón individual en cada aparato X
Bote sifónico Bajantes y canalones
Residuales Vistos
Empotrados X
Pluviales Vistos
Empotrados X
Colectores colgados
Colgados Pendiente mínima de un 1% X
No acometerán en un mismo punto más de 2 colectores X
Dispondrán registros en cada encuentro o acoplamiento tanto en horizontal como en vertical, así como en las derivaciones de manera que la distancia entre ellos ≤ 15 m
Colectores enterrados .
enterrados Se colocan por debajo de la red de distribución de agua potable X
Pendiente mínima de un 2% X
La acometida de las bajantes y los manguetones a esta red se hará con interposición de una arqueta de pie de bajante, que no debe ser sifónica
Registros como máximo cada 15 m X
Arquetas
a pie de bajante En redes enterradas en la unión entre la red vertical y horizontal
de paso Deben acometer como máximo tres colectores X
de registro Deben disponer de tapa accesible y practicable X
Separador de grasas En el caso de evacuaciones excesivas de grasa, aceites, líquidos combustibles,…
Pozo general de edificio Punto de conexión entre la red privada y pública, al que acometen los colectores procedentes del edificio y del que sale la acometida a la red general
X Pozo de resalto Cuando la diferencia entre la cota del extremo final de la instalación y la del punto de acometida sea > 1m, debe
disponerse un pozo de resalto como elemento de conexión de la red interior de evacuación y de la red exterior Sistema de bombeo
Con dos bombas, protegidas contra materias sólidas en suspensión Conectado al grupo electrógeno o batería para una autonomía ≥ 24h Con arqueta de bombeo dotada de ventilación
Dotada en su conexión con el alcantarillado de un bucle antirreflujo de las aguas por encima del nivel de salida del sistema general de desagüe
residuales pluviales en rampas y garajes Válvulas antirretorno de
seguridad
Para prevenir las posibles inundaciones cuando la red pública se sobrecargue, particularmente en sistemas mixtos
X
Subsistemas de ventilación de las instalaciones (3.3.3)
Ventilación primaria
En edificios < de 7 plantas, o < de 11 si la bajante está sobredimensionada, y con ramales de desagües menores de 5 m
En cubierta no transitable, se prolongan los bajantes ≥ 1,30 m por encima de la cubierta.
Si es transitable ≥2,00 m
La salida de ventilación se encuentra a ≥ de 6 m de tomas de aire exterior para climatización o ventilación. Esta debe sobrepasarla en altura.
La columna de ventilación tendrá el mismo diámetro que el bajante del cual es prolongación
X
ventilación secundaria
En edificios ≥ de 7 plantas, o ≥ de 11 si la bajante está sobredimensionada Dimensionado, Según tablas 4.10 y 4.11 del DB HS5
ventilación terciaria
En edificios de ≥ 14 plantas o con ramales de desagüe > 5 m Dimensionado, según tabla 4.12 del DB HS5
Estarán instaladas en un lugar registrable Dimensionando de la red de evacuación de aguas residuales
Método utilizado, Adjudicación del número de unidades de desagüe (UD) a cada aparato sanitario.
Los diámetros resultantes del cálculo hidráulico deben cotejarse con la lógica constructiva y de uso que tendrá la instalación. De esta forma, para evitar atascos es recomendable no utilizar diámetros inferiores a 40 mm en derivaciones de aparatos, 50 mm en derivaciones de más de 1 aparato, 110mm en bajantes que desagüen inodoros y 125 en colectores horizontales que desagüen dichos sanitarios.
UDs
correspondientes a los distintos aparatos sanitarios (Tabla 4.1 DB HS5)
Tipo de aparato sanitario Unidades de desagüe UD Diámetro mínimo sifón y
derivación individual [mm]
Uso privado Uso público Uso privado Uso público
Lavabo 1 2 32 40
Bidé 2 3 32 40
Ducha 2 3 40 50
Bañera (con o sin ducha) 3 4 40 50
Inodoros Con cisterna 4 5 100 100
Con fluxómetro 8 10 100 100
Urinario
Pedestal - 4 - 50
Suspendido - 2 - 40
En batería - 3.5 - -
Fregadero
De cocina 3 6 40 50
De laboratorio,
restaurante, etc. - 2 - 40
Lavadero 3 - 40 -
Vertedero - 8 - 100
Fuente para beber - 0.5 - 25
Sumidero sifónico 1 3 40 50
Lavavajillas 3 6 40 50
Lavadora 3 6 40 50
Cuarto de baño
(lavabo, inodoro, bañera y bidé)
Inodoro con cisterna 7 - 100 -
Inodoro con fluxómetro 8 - 100 -
Cuarto de aseo (lavabo, inodoro y ducha)
Inodoro con cisterna 6 - 100 -
Inodoro con fluxómetro 8 - 100 -
Nota: En el caso de aparatos no incluidos en la tabla 4.1, el diámetro de la conducción individual se realizará en función del nº de UD equivalentes determinadas en función del diámetro de su desagüe. La derivación de los botes sifónicos tendrá diámetro igual al diámetro de la válvula de desagüe del aparato
Para el cálculo de UDs de aparatos sanitarios o equipos que no estén incluidos en la tabla 4.1 se ha utilizado la tabla 4.2 que depende del diámetro de desagüe
Diámetro de las bajantes según el número de alturas del edificio y el número de UDs
(Tabla 4.4 DB HS5)
Diámetro, mm
Máximo número de UDs, para una altura de bajante de:
Máximo número de UDs, en cada ramal para una altura de bajante de:
Hasta 3 plantas Más de 3 plantas Hasta 3 plantas Más de 3 plantas
50 10 25 6 6
63 19 38 11 9
75 27 53 21 13
90 135 280 70 53
110 360 740 181 134
125 540 1.100 280 200
160 1.208 2.240 1.120 400
200 2.200 3.600 1.680 600
250 3.800 5.600 2.500 1.000
315 6.000 9.240 4.320 1.650
Diámetro de los colectores horizontales en función del número máximo de UDs y la pendiente adoptada (Tabla 4.5 DB HS5)
Diámetro mm
Máximo número de UDs Pendiente
1 % 2 % 4 %
50 - 20 25
63 - 24 29
75 - 38 57
90 96 130 160
110 264 321 382
125 390 480 580
160 880 1.056 1.300
200 1.600 1.920 2.300
250 2.900 3.500 4.200
315 5.710 6.920 8.290
350 8.300 10.000 12.000
UDs
en los ramales colectores entre aparatos sanitarios y bajante (Tabla 4.3 DB HS5)
Diámetro mm
Máximo número de UDs Pendiente
1 % 2 % 4 %
32 - 1 1
40 - 2 3
50 - 6 8
63 - 11 14
75 - 21 28
90 47 60 75
110 123 151 181
125 180 234 280
160 438 582 800
200 870 1.150 1.680
Dimensiones de las arquetas
(Tabla 4.13 DB HS5)
Diámetro del colector de salida (mm)
100 150 200 250 300 350 400 450 500
L x A (mm)] 40 x 40 50 x 50 60 x 60 60 x 70 70 x 70 70 x 80 80 x 80 80 x 90 90 x 90
Dimensionando de la red de evacuación de aguas pluviales
Método utilizado, en función de los valores de intensidad, duración y frecuencia de la lluvia según figura B.1 del DB HS5
Nota: La intensidad pluviometrica de la isla de Eivissa es de 39, la de la isla de Formentera es de 35. Los datos se han extraído de las tablas pluviométricas del Institut Balear de Estadística
Número mínimo de sumideros por superficie de cubierta
(Tabla 4.6 DB HS5)
Superficie de cubierta en proyección horizontal [m2] Número de sumideros
S < 100 2
100<= S < 200 3
200 <= S < 500 4
S > 500 1 cada 150 m²
Nota: El nº de puntos de recogida será suficiente para evitar desniveles superiores a 150 mm. En caso contrario se deberá permitir la evacuación del agua por precipitación (rebosaderos)
Máxima superficie de cubierta servida por canalones semicirculares, para un régimen pluviométrico i = 100 mm/h (Tabla 4.7 DB HS5)
Diámetro nominal canalón, mm
Máxima superficie de cubierta en proyección horizontal, m2 Pendiente del canalón
0.5 % 1 % 2 % 4 %
100 35 45 65 95
125 60 80 115 165
150 90 125 175 255
200 185 260 370 520
250 335 475 670 930
Nota: Para i distinto a 100mm/h debe aplicarse un factor corrector en función del emplazamiento, f =100/i (ver Figura B.1). Si la sección es cuadrangular se adoptará una sección equivalente de capacidad un 10% superior a la sección circular determinada por la siguiente tabla
Máxima superficie proyectada servida por bajantes de pluviales para i = 100 mm/h (Tabla 4.8 DB HS5)
Diámetro nominal bajante, mm Superficie en proyección horizontal servida, m2
50 65
63 113
75 177
90 318
110 580
125 805
160 1.544
200 2.700
Nota: Para intensidades distintas a 100 mm/h, se aplicará el factor f correspondiente
Superficie máxima admisible para distintas pendientes y diámetros de colector horizontal de aguas pluviales
i = 100 mm/h (Tabla 4.9 DB HS5)
Diámetro nominal colector, mm
Superficie proyectada, m2 Pendiente del colector
1 % 2 % 4 %
90 125 178 253
110 229 323 458
125 310 440 620
160 614 862 1.228
200 1.070 1.510 2.140
250 1.920 2.710 3.850
315 2.016 4.589 6.500
Nota: Para intensidades distintas a 100 mm/h, se aplicará el factor f correspondiente
DB-HE: Ahorro de energía
HE 0: LIMITACIÓN DEL CONSUMO ENERGÉTICO Y HE 1: LIMITACIÓN DE LA DEMANDA ENERGÉTICA
Estos DB se justifican usando el programa CE3X, el mismo con el que se ha realizado el certificado energético del estado reformado del edificio, que se adjunta en los anexos del proyecto.
Los muros de fachada “paret verda” no cumplen al no llevar aislamiento térmico ya que eststa tipología de muro con el
espesor de 60 cm posee mucha inercia térmica. Por esa razón se ha decidido aprovechar esta cualidad. En los anexos a
la memoria, se adjunta la justificación del cumplimiento del DB-HE0 y del DB-HE1.
DB-HE 2: RENDIMIENTO DE LAS INSTALACIONES TÉRMICAS
Los edificios dispondrán de instalaciones térmicas apropiadas destinadas a proporcionar el bienestar térmico de sus ocupantes, regulando el rendimiento de las mismas y de sus equipos. Esta exigencia se desarrolla actualmente en el vigente Reglamento de Instalaciones Térmicas en los Edificios, RITE, y su aplicación quedará definida en el proyecto del edificio.
DB-HE 4: CONTRIBUCIÓN SOLAR MÍNIMA DE AGUA CALIENTE SANITARIA
En nuestro caso, ya que instalamos un sistema de energías renovables a base de aerotermia se adjunta memoria
justificativa en el que se justifica no instalar el 50% de producción de solar térmica y asumirlo con aerotermia.
DB-HR: Protección frente al ruido.
Fitxes justificatives de l’opció simplificada d’aïllament acústic
Les taules següents recullen les fitxes justificatives del compliment dels valors límit d’aïllament acústic mitjançant l’opció simplificada.
Envans. (apartat 3.1.2.3.3)
Tipus
ladrillo cerámico hueco doble de gran formato 10 cm espesor
Característiquesde projecte exigides m (kg/m2)= 74,5 ≥ 65 RA (dBA)= 34 ≥ 33
Elements de separació verticals entre recintes (apartado 3.1.2.3.4)
S’ha de comprovar que es satisfà l’opció simplificada pels elements de separació verticals situats entre:
a) recintes de unitats d’ús diferents;
b) un recinte d’una unitat d’ús i una zona comuna;
c) un recinte d’una unitat d’ús i un recinte d’instal·lacions o un recinte d’activitat
S’ha d’omplir una fitxa com aquesta per a cada element de separació vertical diferent, projectats entre a), b) y c)
Solució d’elements de separació verticals entre:………...
Elements constructius Tipo Característiques
de projecte exigides
Element de separació vertical Element base m (kg/m2)= ≥
RA (dBA)= ≥
Trasdossat
∆RA (dBA)= ≥
Element de separació vertical con
portes i/o finestres Porta RA (dBA)= ≥ 30
Mur RA (dBA)= ≥ 50
Condicions de les façanes d’un full, ventilades o amb l’aïllament per l’exterior vinculades amb elements de separació verticals
Façana Tipus Característiques
de projecte exigides
m (kg/m2)= ≥
RA (dBA)= ≥
74,5 65 34 33
Elements de separació horizontals entre recintes (apartat 3.1.2.3.5)
NO ES DE APLICACIÓN
S’ha de comprovar que es satisfà l’opció simplificada pels elements de separació horitzontals situats entre:
d) recintes de unitats d’ús diferents;
e) un recinte d’una unitat d’ús i una zona comuna;
f) un recinte d’una unitat d’ús i un recinte d’instal·lacions o un recinte d’activitat
S’ha d’omplir una fitxa com aquesta per a cada element de separació horitzontal diferent, projectats entre a), b) y c)
Solució d’elements de separació horitzontals entre:………...
Elements constructius Tipus Característiques
de projecte exigides
Element de separació horitzontal Forjat m (kg/m2)= ≥
RA (dBA)= ≥
Terra flotant ∆RA (dBA)= ≥
∆Lw (dB)= ≥
Sostre suspès
∆RA (dBA)= ≥
Mitgeres. (apartat 3.1.2.4)
NO ES DE APLICACIÓN
Tipus Característiques
de projecte exigides
RA (dBA)= ≥ 45
Façanes, cobertes i terres en contacte amb l’aire exterior (apartat 3.1.2.5)
Solució de façana, coberta o terra en contacte amb l’aire exterior:………….……….………
Elements
constructius Tipus Àrea (1)
(m2) % Obertures Característiques
de projecte exigides
Part massissa Forjat unidireccional amb
revoltons formigó =Sc RA,tr(dBA) = 52 ≥ 33
Obertures =Sh RA,tr(dBA) = ≥
(1) Àrea de la part massissa o de l’obertura vista des de l’interior del recinte considerat.
