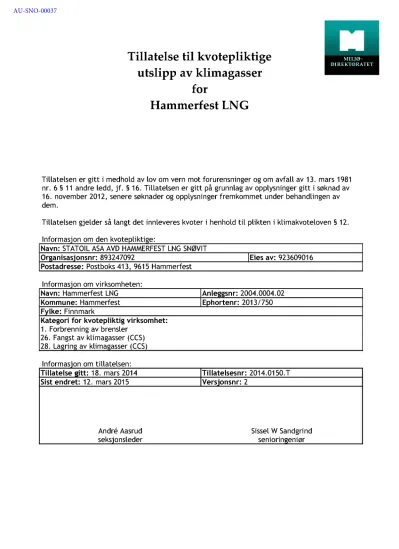

Tillatelse til kvotepliktige utslipp av klimagasser for Hammerfest LNG

(1)

Tillatelse til kvotepliktige utslipp av klimagasser

for

Hammerfest LNG

Tillatelsen er gitt i medhold av lov om vern mot forurensninger og om avfall av 13. mars 1981 nr. 6 § 11 andre ledd, jf. § 16. Tillatelsen er gitt på grunnlag av opplysninger gitt i søknad av 16. november 2012, senere søknader og opplysninger fremkommet under behandlingen av dem.

Tillatelsen gjelder så langt det innleveres kvoter i henhold til plikten i klimakvoteloven § 12.

Informasjon om den kvotepliktige:

Navn: STATOILASAAVDHAMMERFEST LNGSNØVIT

Organisasjonsnr: 893247092 Eies av: 923609016

Postadresse: Postboks413, 9615 Hammerfest Informasjon om virksomheten:

Navn: Hammerfest LNG Anleggsnr: 2004.0004.02

Kommune: Hammerfest Ephortenr: 2013/750

Fylke: Finnmark

Kategori for kvotepliktig virksomhet:

1. Forbrenning av brensler 26. Fangst av klimagasser (CCS) 28. Lagring av klimagasser (CCS)

Informasjon om tillatelsen:

Tillatelse gitt: 18. mars 2014 Tillatelsesnr: 2014.0150.T Sist endret: 12. mars 2015 Versjonsnr: 2

André Aasrud seksjonsleder

SisselW Sandgrind

senioringeniør

AU-SNO-00037

(2)

Endringslogg

Søknad/melding Type endring Tillatelse endret Beskrivelse av endringen

30. juni 2014 Søknad 12. mars 2015 Endret metodetrinskravet for bestemmelse av aktivitetsdata for kildestrøm 12 til metodetrinn 3. Og endret delaktiviteten for kildestrøm 12 til "Forbrenning: standard kommersielle brensler"

(3)

I. Overvåkingsplan

Den kvotepliktige skal følge godkjent plan for overvåking av kvotepliktige utslipp av klimagasser (overvåkingsplan) i henhold til MR-forordningen

¹

og alle relevante vedlegg til overvåkingsplanen. Tillatelsen gjelder kun kildestrømmer og utslippskilder som er beskrevet i overvåkingsplanen.

Iht. artikkel 15 (3) i MR-forordningen, skal følgende endringer i overvåkingsplanen godkjennes av Miljødirektoratet:

a) endring av kvotepliktig kategori for virksomheten, som følge av økning/reduksjon i virksomhetens utslipp

b) betingelsene for å defineres som en virksomhet med små utslipp iht.artikkel 47 (8) i MR- forordningen ikke lenger er oppfylt

c) endring av utslippskilder

d) endring fra beregningsbasert til målebasert metode, eller omvendt, for overvåking av kvotepliktige utslipp

e) endring i omsøkt metodetrinn f) introduksjon av nye kildestrømmer

g) endring av kategori for kildestrømmer (stor, mindre, deminimis)

h) endring av standardverdi for beregningsfaktorer, dersom verdien skal inngå i overvåkingsplanen

i) innføring av nye prosedyrer knyttet til prøvetaking, analyse eller kalibrering, dersom endringer i slike prosedyrer har direkte innvirkning på nøyaktigheten i utslippsdata j) implementering eller tilpasning av metode for å bestemme utslipp ved lekkasje fra

lagring av CO

2

Søknad om endring av overvåkingsplanen må sendes Miljødirektoratet i god tid før endringen planlegges gjennomført.

Andre endringer av overvåkingsplanen enn det som fremgår ovenfor, kan gjennomføres uten at det søkes om det. Miljødirektoratet skal imidlertid underrettes om endringene av

overvåkingsplanen senest innen 31. desember det året endringene er gjennomført.

II. Rapporteringskrav

Den kvotepliktige skal innen 31. mars året etter at utslippene fant sted levere Miljødirektoratet en utslippsrapport som omfatter de årlige utslippene i

rapporteringsperioden, og som er verifisert i samsvar med reglene i AV-forordningen

²

.

Dersom verifikasjonen har avdekket feil eller mangler, eller gir anbefalinger til forbedringer, skal den kvotepliktige innen 30. juni samme år sende Miljødirektoratet en forbedringsrapport som beskriver tiltak for å rette opp i disse forholdene, jf. artikkel 69 (4) i MR-forordningen.

Virksomheter med utslipp under 25 000 tonn skal levere en slik rapport kun dersom verifikatør

har funnet avvik fra overvåkingsplanen.

(4)

Den kvotepliktige skal uavhengig av verifikasjonen sende Miljødirektoratet en

forbedringsrapport, jf. artikkel 69 i MR-forordningen innen 30. juni etter nærmere angitte frekvenser iht. artikkel 69 (1).

Den kvotepliktige skal i utslippsrapporten oppgi informasjon om perioder med feil eller

manglende data. Den kvotepliktige skal oppgi hvilken kilde det gjelder, start og sluttidspunkt, estimert utslipp i perioden, årsak, og hvilken metode som er benyttet for å erstatte data.

Erstatningsdata skal estimeres konservativt i henhold til artikkel 65 (1) i MR-forordningen.

Metoder for å estimere erstatningsdata som ikke er beskrevet i EUs veileder om håndtering av manglende data

³

skal være godkjent av Miljødirektoratet.

Den kvotepliktige skal i utslippsrapporten oppgi hvilke mobile rigger som har operert på feltene som tillatelsen omfatter og i hvilket tidsrom de mobile riggene har operert. Videre skal måleutstyr, usikkerhet i måleutstyr og utslipp fra hver rigg rapporteres.

III. Kvoteplikt

Den kvotepliktige skal innen 30. april hvert år overføre et antall kvoter som svarer til

virksomhetens kvotepliktige utslipp det foregående året, til en nærmere angitt oppgjørskonto i Det norske registeret for klimakvoter, jf. klimakvoteloven § 12 første ledd.

IV. Meldeplikt

Den kvotepliktige skal gi Miljødirektoratet melding om planlagte endringer i kapasitet, aktivitetsnivå eller drift og gjennomføring av slike endringer innen 31. desember hvert år, jf.

klimakvoteforskriften § 3-7. Dersom virksomheten besluttes nedlagt skal melding gis Miljødirektoratet straks, jf. klimakvoteforskriften § 1-6.

V. Endring i opplysninger om den kvotepliktige

Ved endring i opplysninger om den kvotepliktige gjengitt på første side i denne tillatelsen, herunder overdragelse til ny eier, skal oppdaterte data sendes direktoratet straks.

VI. Krav til internkontroll

Den kvotepliktige må ha internkontroll for sin virksomhet i henhold til gjeldende forskrift om dette. Internkontrollen skal sikre og dokumentere at den kvotepliktige overholder krav i denne tillatelsen og forurensingsloven med relevante forskrifter. Den kvotepliktige skal holde

internkontrollen oppdatert.

VII. Tilsyn

Den kvotepliktige skal la representanter for forurensningsmyndigheten eller de som denne bemyndiger, føre tilsyn med anlegget til enhver tid.

1Commission Regulation 601/2012 on the monitoring and reporting of greenhouse gas emissions pursuant to Directive 2003/87/EC of the Parliament and the Council, som gjennomført i klimakvoteforskriften § 2-1.

2Commission Regulation 600/2012 on the verification of greenhouse gas emission reports and tonne-kilometre reports and the accreditation of verifiers pursuant to Directive 2003/87/EC of the Parliament and the Council, som gjennomført i klimakvoteforskriften § 2-2.

3EU ETS Compliance Forum - Task Force “Monitoring”: Working paper on data gaps and non-conformities, Final version of September 17th 2013.

(5)

Overvåkingsplan for Hammerfest LNG

Overvåkingsplanen er godkjent av Miljødirektoratet.

1. Beskrivelse/omfang av den kvotepliktige enheten

Hammerfest LNGmottar rikgass fra Snøhvitfeltet også kalt Snøhvitområdet. Snøhvitfeltet omfatter flere funn og forekomster i Askeladd- og Albatross-strukturene i tillegg til Snøhvit som ligger i blokkene 7120/6- 9 og 7121/4- 7 i Barentshavet i den sentrale delen av

Hammerfestbassenget. Snøhvitfeltet er et gassfelt med kondensat og en underliggende oljesone. Snøhvit produserer fra seks sjøbunnsbrønner og Albatross fra tre sjøbunnsbrønner.

CO

2

injeksjonsbrønnen er plassert på Snøhvitfeltet.

Snøhvitutbyggingen omfatter havbunnsinstallasjoner, flerfasetransport av gassog kondensat i rørledning til land på Melkøya, prosessanleggfor produksjon av LNG, kondensat og LPG.

Overvåking av brønner og styring av ventiler offshore skjer fra landanlegget. Anlegget ble satt i drift i 2007.

Den ubehandlede brønnstrømmen transporteres gjennom en 143 kilometer lang rørledning til LNG-anlegget på Melkøya for behandling. På Melkøya blir gassenprosessert og nedkjølt til flytende form (LNG). Produktene skilles ved destillasjon på ulike temperaturintervaller og føres til lager på separate tanker før eksport. Utskilt CO

2

fra brønnstrømmen sendesi retur til Snøhvitfeltet, og injiseres i en formasjon under oljen og gassen. LNG, kondensat og LPGskipes til markedet.

Hammerfest LNGhar kvotepliktig CO

2

-utslipp i forbindelse med forbrenning av brensel i virksomheter der samlet innfyrt termisk effekt overstiger 20 MW, og relatert til fangst,

injeksjon og lagring av CO

2

. Hovedkilden til kvotepliktig utslipp er turbiner med total nominell innfyrt effekt på 550 MW.

En ytterligere beskrivelse av den kvotepliktige enheten fremgår av følgende vedlegg:

• - Vedlegg 1. Kilder til kvotepliktig utslipp (4).docx av 17. februar 2014 og

• - Vedlegg 2. Flytskjema kildestrømmer ved Hammerfest LNG(3) (1).docx av 3. mars 2014.

Ut fra det totale estimerte kvotepliktige utslippet for perioden 2013-2020 er virksomheten plassert i kategori C. Kravene i overvåkingsplanen er fastsatt i henhold til denne kategorien.

Denne overvåkingsplanen omfatter alle kildestrømmer/utslippskilder som angitt i punkt 2 under.

2. Kildestrømmer og utslippskilder ved virksomheten

Virksomheten har følgende kildestrømmer som gir kvotepliktige utslipp:

Kildestrøm Delaktivitet Utslippskilde Kildestrøm-

kategori 1. Brenngass Forbrenning: Andre

brenngasser og flytende brensler

Turbiner og hetoljekjel Stor

2. Brenngass- (LNG-damp til turbiner og hetoljekjel)

Forbrenning: Andre brenngasser og flytende brensler

Turbiner og hetoljekjel Mindre

3. Fakkelgass- (CWGF- kald våt gassfakkel)

Forbrenning: Fakkelgass Høytrykksfakkel (HP- fakkel) Stor

(6)

Kildestrøm Delaktivitet Utslippskilde Kildestrøm- kategori 4. Fakkelgass - (CDGF -

kald tørr gass fakkel) Forbrenning: Fakkelgass Høytrykksfakkel (HP- fakkel) Stor 5. Fakkelgass - (WWGF -

varm våt gass fakkel) Forbrenning: Fakkelgass Høytrykksfakkel (HP- fakkel) Stor 6. Fakkelgass - (LNG-damp

fra LNG-tanker, LNG- og LPG-lasting)

Forbrenning: Fakkelgass Lavtrykksfakkel (LP- fakkel)/produktfakkel (LNG/LPG-fakkel)

Stor

7. Fakkelgass - (Kondensatdamp fra kondensattanker)

Forbrenning: Fakkelgass Lavtrykksfakkel (LP-

fakkel)/kondensatfakkel Mindre 8. Diesel - Hammerfest LNG Forbrenning: Kommersielle

standardbrensler Hetoljekjel (varmeovn) og motorer (nødgenerator og brannvannspumpe)

De-minimis

9. Diesel - Mobil rigg Forbrenning: Kommersielle

standardbrensler Motorer (energianlegg på

riggen) De-minimis

10. Gass forbrent over

brennerbom Forbrenning: Fakkelgass Brennerbom mobile rigger De-minimis 11. Olje forbrent over

brennerbom Forbrenning: Fakkelgass Brennerbom mobile rigger De-minimis 12. Propan - Pilotgass til

HP- og LP-fakkel Forbrenning: Kommersielle

standardbrensler Høytrykksfakkel og

lavtrykksfakkel De-minimis

Med mobil rigg menes borerigger, floteller (boliginnretninger) og brønnintervensjonsskip.

Krav til beregning av utslipp fra kildestrømmene er nærmere angitt i punkt 3 til 6.

Virksomheten har følgende utslippskilder som gir kvotepliktige utslipp:

Utslippskilde Utslippspunkt Type utslipp Utslippskilde- kategori

1. CO2vent Vent stack på

system 22 CO2 Stor

2. CO2lagring Stø formasjon,

Snøhvit-felt CO2 Mindre

3. Diffuse utslipp CO2 Melkøya CO2 Mindre

Krav til måling av utslipp fra utslippskildene er nærmere angitt i punkt 7.

3. Metoder for overvåking av kvotepliktige utslipp

Virksomheten skal benytte følgende formler for å beregne de kvotepliktige utslippene fra de ulike kildestrømmene:

Kildestrømnr. Beregningsmetode

1, 2, 3, 4, 5 og 6 CO2-utslipp = Aktivitetsdata * Utslippsfaktor * Oksidasjonsfaktor 7, 8, 9, 10, 11 og

12 CO2-utslipp = Aktivitetsdata * Nedre brennverdi * Utslippsfaktor * Oksidasjonsfaktor

Utslippskilde 1 bestemmes med måleutstyr for gassmengde ved CO

2

-vent stack og 100 % andel CO

2

i gassen; utslippskilde 3 bestemmes ved konservativt estimat på 1 000 tonn; metode for overvåking av eventuelle utslipp fra lagret CO

2

(utslippskilde 2) er foreløpig ikke angitt.

4. Metodetrinn for bestemmelse av aktivitetsdata

Aktivitetsdata for hver kildestrøm skal bestemmes iht. til metodetrinnene opplistet i tabellen under:

Kildestrømnr. Enhet Metodetrinn Maksimal usikkerhet

1 tonn 4 ± 1,5 %

2 tonn 3 ± 2,5 %

3 tonn 3 ± 7,5 %

4 tonn 3 ± 7,5 %

(7)

Kildestrømnr. Enhet Metodetrinn Maksimal usikkerhet

5 tonn 3 ± 7,5 %

6 tonn 3 ± 7,5 %

7 tonn 3 ± 7,5 %

8 tonn 3 ± 2,5 %

9 tonn 2 ± 5,0 %

10 Sm³ 2 ± 12,5%

11 tonn 2 ± 12,5%

12 tonn 3 ± 2,5 %

For kildestrømmer der aktivitetsdata bestemmes ved å multiplisere volum med tetthet, skal den kvotepliktige benytte reelle verdier for tetthet, korrigert for trykk og temperatur.

Alternativt kan den kvotepliktige benytte en standardverdi for tetthet fastsatt av Miljødirektoratet.

5. Faktorer benyttet i beregninger av kvotepliktige utslipp fra kildestrømmer

Virksomheten skal benytte følgende faktorer ved bestemmelse av det kvotepliktige utslippet:

Kildestrømnr. Faktor Enhet Metodetrinn Verdi/Beskrivelse

1 Utslippsfaktor tonn CO2/tonn 3 Prøvetaking og analyse

Oksidasjonsfaktor - 1 1

7

Nedre brennverdi TJ/tonn 2a 0,0478

Utslippsfaktor tonn CO2/TJ 2a 61,2

8 Nedre brennverdi TJ/tonn 2a 0,0431

9

10

Nedre brennverdi TJ/Sm³ 2a 0,0000608

11

12

Virksomheten skal til enhver tid bruke gjeldende standardfaktorer.

6. Metoder for prøvetaking og analyse for bestemmelse av faktorer

For kildestrøm 3, 4, 5 og 6 skal virksomheten bestemme faktorer ved hjelp av online gasskromatograf eller gassanalysator.

Så langt det er mulig skal det foretas en førstegangsvalidering og en årlig validering av

målesystemet for online gasskromatograf eller gassanalysator utført av akkreditert

laboratorium og ved bruk av gjeldende standarder. Alternativt skal det foretas en

førstegangsvalidering og en årlig sammenligningsanalyse.

(8)

Førstegangsvalidering og årlig validering skal gjøres for hver relevant parameter og brensel for å bestemme repeterbarheten i metoden og kalibreringskurven til instrumentet.

Årlig sammenligningsanalyseskal gjøres mot akkreditert laboratorium og ved bruk av referansemetode for hver relevant parameter og brensel.

For følgende kildestrømmer skal parametere angitt i tabellen under analyseres ved bruk av laboratorium:

Kildestrømnr. Faktor Parameter Akkreditert?

1 Utslippsfaktor Brenngasssammensetning Ja

Nedre brennverdi Brenngasssammensetning Ja

2 Utslippsfaktor LNG-damp sammensetning Ja

Nedre brennverdi LNG-damp sammensetning Ja

Det akkrediterte laboratoriet som benyttes skal være akkreditert for den aktuelle metoden.

Det ikke- akkrediterte laboratoriet kan kun benyttes såfremt det oppfyller krav tilsvarende EN ISO17025. Dette innebærer at det ikke- akkrediterte laboratoriet skal:

• - ha et kvalitetssikringssystem tilsvarende kravene i EN ISO9001

• - inneha tilstrekkelig teknisk kompetanse til å utføre de ovennevnte analysene

• - gjennomføre årlige sammenligningsanalyserav egne resultater mot resultater oppnådd

ved akkreditert laboratorium

• - vurdere og eventuelt gjennomføre tiltak ved avvik mellom egne resultater mot

resultater oppnådd ved akkreditert laboratorium

For følgende kildestrømmer skal faktorer som analyseres ved bruk av laboratorium bestemmes etter følgende frekvenser:

Kildestrømnr. Faktor Analysefrekvens

1 Utslippsfaktor ukentlig

Nedre brennverdi ukentlig

2 Utslippsfaktor to ganger per uke

Nedre brennverdi to ganger per uke

Analyseresultatene skal kun brukes for den mengden eller parti av aktivitetsdata de er ment å representere.

7. Krav til målte utslipp

Virksomheten skal bestemme de kvotepliktige utslippene fra utslippskilde 1, 2 og 3 etter formlene for CO

2

angitt i artikkel 43 og vedlegg VIII punkt 3 i MR-forordningen.

Kvotepliktige utslipp fra hver utslippskilde skal bestemmes iht. metodetrinnene opplistet i tabellen under:

Utslippskildenr. Metodetrinn Maksimal usikkerhet

1 Ikke trinn

2 Ikke trinn

3 Ikke trinn

Usikkerheten gjelder bestemmelse av årlig gjennomsnittlig timeverdi.

For utslipp som bestemmes ved bruk av den målebaserte metoden, skal målingene utføres

med metoder basert på EN14181, EN 15289 eller tilsvarende standarder.

(9)

8. Måleutstyr

Virksomheten skal benytte følgende måleutstyr for bestemmelse av kvotepliktige utslipp:

Kilde-

strømnr. Tagnr. Type måler Tilleggsinformasjon Plassering Enhet Nedre

måle- område

Øvre måle- område

Spesifisert usikkerhet (+/- %)

Nedre bruks- område

Øvre bruks- område

Kontroll- frekvens- og metode

Kontroll

utføres av Kalibrerings-frekvens Kalibrering utføres av 1 57-TE-1033A 57-

TE-1033B Temperaturmåler Temperaturelement Brenngass til turbiner og

hetoljekjel °C -20 60 0,15 -20 60 wr2366, App

D, 24 måned IKM 57-TE-1033A, 24 måned 57-TE-

1033B, 24 måned Måletekniker 1 57-PT-1034A 57-

PT-1034B Trykkmåler Trykktransmitter Brenngass til turbiner og

hetoljekjel barg 0 100 0,04 0 100 wr2366, App

B 24 måned Måletekniker 57-PT-1034A, 24 måned; 57-PT-

1034B, 24 måned Måletekniker 1 57-AT-1032 Tetthetsmåler Densitometer, Gass Brenngass til turbiner og

hetoljekjel kg/m³ 25 250 0,04 55 65 wr2366. App

G 12 måned IKM 12 måned Måletekniker

1 57-TT-1033A 57-

TT-1033B Temperaturmåler Temperaturtransmitter Brenngass til turbiner og

D 24 måned Måletekniker 57-TT-1033A, 24 måned; 57-

TT-1033B, 24 måned Måletekniker 1 57-FT-1031 Ultralydmålere: Enstråle Ultralydmåler Brenngass til turbiner og

hetoljekjel m/s 0 25 0,7 0 25 wr2366, App

J 12 måned Autek 12 måned Måletekniker

2 57-FE-1001 Differensialtrykkmåler Måleblende LNG-damp til turbiner og

hetoljekjel kg/h 0 50 5 0 50 wr2366, App

L Måletekniker Stans avhengig Måletekniker

2 57-TT-1003 Temperaturmåler Temperaturtransmitter LNG-damp til turbiner og

D, 12 måned Måletekniker 12 måned Måletekniker 2 57-TE-1003 Temperaturmåler Temperaturelement LNG-damp til turbiner og

D 12 måned IKM 12 måned Måletekniker

2 57-PT-1016A Trykkmåler Trykktransmitter LNG-damp til turbiner og

hetoljekjel barg 0 100 0,075 0 100 wr2366, App

B 12 måned Måletekniker 12 måned Måletekniker 2 57-FT-1001 Differensialtrykkmåler DP transmitter LNG-damp til turbiner og

hetoljekjel t/h 0 50 0,075 0 50 wr2366, App

C 12 måned Måletekniker 12 måned Måletekniker 3 54-TE-1079A 54-

TE-1079B Temperaturmåler Temperaturelement Fakkelgas CWGF °C -200 50 0,15 -200 50 wr2366, App

D, 24 måned IKM 54-TE-1079A, 24 måned; 54-TE-

1079B, 24 måned Måletekniker

3 54-FT-1035 Ultralydmålere: Enstråle Ultralydmåler Fakkelgass CWGF m/s 0,3 85 2,5 0,3 35 wr2366, App

J 12 måned PEMAC 12 måned Måletekniker

3 54-PT-1078A 54-

PT-1078B Trykkmåler Trykktransmitter Fakkelgass CWGF bara 0 30 0,04 0 5 wr2366, App

B 24 måned Måletekniker 54-PT-1078A, 24 måned, 54-PT-

PT-1160B Mekanisk mengdemåler:

Albumåler Albuemåler (Trykktransmitter) Fakkelgass CWGF bara 0 5 0,04 0 5 wr2366, App

B 24 måned Måletekniker 24 måned Måletekniker 3 54-FT-1161 Mekanisk mengdemåler:

Albumåler Albuemåler (DP transmitter) Fakkelgass CWGF mbar -400 400 0,04 0 130 wr2366, App

C 12 måned Måletekniker 12 måned Måletekniker 3 54-TT-1079A 54-

TT-1079B Temperaturmåler Temperaturtransmitter Fakkelgass CWGF °C -200 50 0,05 -200 50 wr2366, App

TT-1079B, 24 måned Måletekniker 3 54-AT-4100 Gasskromatograf: Online

GC Fakkelgass CWGF Unormalisert

total (%) wr2366,

ukentlig Måletekniker n/a Måletekniker

4 54-TE-1074A 54-

TE-1075B Temperaturmåler Temperaturelement Fakkelgass CDGF °C -200 50 0,15 -200 50 wr2366, App

D, 24 24 måned

IKM 54-TE-1074A, 24 måned, 54-TE-

4 54-FT-1013 Ultralydmålere: Enstråle Ultralydmåler Fakkelgas CDGF m/s 0,3 85 2,5 0,3 35 wr2366,App J

12 måned PEMAC 12 måned Måletekniker

4 54-PT-1074A 54-

PT-1074B Trykkmåler Trykktransmitter Fakkelgass CDGF bara 0 30 0,04 0 3,5 wr2366, App

Albumåler Albuemåler (DP transmitter) Fakkelgass CDGF mbar -400 400 0,04 0 90 wr2366, App

TT-1075B Temperaturmåler Temperaturtransmitter Fakkelgass CDGF °C -200 50 0,05 -200 50 wr2366, App

D 24 måned Måletekniker 54-TT-1075A, 24 måned, 54-

GC Fakkelgass CDGF Unormalisert

total (%) wr2366,

5 54-TE-1077A 54-

TE-1077B Temperaturmåler Temperaturelement Fakkelgass WWGF °C -20 200 0,15 -20 200 wr2366, App

D, 24 måned IKM 54-TE-1077A, 24 måned, 54-TE-

5 54-FT-1026 Ultralydmålere: Enstråle Ultralydmåler Fakkelgass WWGF m/s 0,3 85 2,5 0,3 35 wr2366,App J

12 måned PEMAC 12 måned Måletekniker

(10)

Kilde-

strømnr. Tagnr. Type måler Tilleggsinformasjon Plassering Enhet Nedre

måle- område

Kontroll- frekvens- og metode

Kontroll

utføres av Kalibrerings-frekvens Kalibrering utføres av 5 54-PT-1076A 54-

PT-1076B

Trykkmåler Trykktransmitter Fakkelgass WWGF bara 0 30 0,04 0 3,5 wr2366, App

B 24 måned

Måletekniker 54-PT-1076A, 24 måned; 54-PT- 1076B, 24 måned

Måletekniker 5 54-PT-1164A 54-

Albumåler Albuemåler (DP transmitter) Fakkelgass WWGF mbar -400 400 0,04 0 65 wr2366, App

TT-1077B Temperaturmåler Temperaturtransmitter Fakkelgass WWGF °C -20 200 0,05 -20 200 wr2366, App

GC

Fakkelgass WWGF Unormalisert total (%)

wr2366, ukentlig

Måletekniker n/a Måletekniker

6 54-TE-1231A 54-

TE-1231B Temperaturmåler Temperaturelement Fakkelgass (LNG-damp fra LNG

tanker, LNG og LPG fra lasting) °C -140 30 0,15 -140 30 wr2366, App

1231B, 24 måned Måletekniker 6 54-FT-1233 Ultralydmålere: Enstråle Ultralydmåler Fakkelgass (LNG-damp fra LNG

tanker, LNG og) LPG fra lasting m/s 0,3 85 3,5 0,3 85 wr2366, App

J, 12 måned Pemac 12 måned Måletekniker

6 54-PT-1232A 54-

PT-1232B Trykkmåler Trykktransmitter Fakkelgass (LNG-damp fra LNG

tanker, LNG og LPG fra lasting) bara 0 3,5 0,04 0 2,5 wr2366, App

1232B, 24 måned Måletekniker 6 54-TT-1231A 54-

TT-1231B

Temperaturmåler Temperaturtransmitter Fakkelgass (LNG-damp fra LNG tanker, LNG og LPG fra lasting)

°C -140 30 0,05 -140 30 wr2366, App

D 24 måned

Måletekniker 54-TT-1231A, 24 måned; 54- TT-1231B, 24 måned

Måletekniker 6 54-AT-4400 Gasskromatograf: Online

GC Fakkelgass (LNG-damp fra LNG

tanker, LNG og LPG fra lasting) Unormalisert

total (%) wr2366,

7 54-TE-1228A 54-

TE-1228B Temperaturmåler Temperaturelement Fakkelgass (kondensatdamp fra

tanker) °C -20 50 0,15 -20 50 wr2366, App

7 54-FE-1230 Ultralydmålere: Enstråle Ultralydmåler Fakkelgass m/s 0 25 2,5 0 25 wr2366, App

J 12 måned Fluenta 12 måned Måletekniker

7 54-PT-1229A 54-

PT-1229B Trykkmåler Trykktransmitter Fakkelgass (kondensatdamp fra

tanker) bara 0 30 0,04 0 2,5 wr2366, App

1229B, 24 måned Måletekniker 7 54-TT-1228A 54-

TT-1228B Temperaturmåler Temperaturtransmitter Fakkelgass (kondensatdamp fra

tanker) °C -20 50 0,05 -20 50 wr2366, App

TT-1228B, 24 måned Måletekniker

9 På

forsyningsfartøy Annet Måleinstrument på

forsyningsfartøy benyttes for å måle mengden diesel som losses til riggen

varierer fra rigg til rigg n/a 0 0 1 0 0 mangler mangler mangler mangler

10 Ref. kontraktørs

måleprogram Annet Danielsbox eller coriolismåler Testenhet m³/h 0 0 0,5 % for

homogene strømmer

0 0 Expro rutiner Expro Ref. kontraktørs måleprogram Expro

11 Ref. kontraktørs

måleprogram Annet Flowmeter eller turbinmåler Testenhet m³/h 0 0 1 % for

homogene strømmer

0 0 Expro rutiner Expro Ref. kontraktørs måleprogram Expro

Virksomheten skal benytte følgende måleutstyr ved bestemmelse av lagerbeholdning:

Kildestrømnr. Tagnr. Type måler/

måleprinsipp

Tilleggsinformasjon Plassering Spesifisert usikkerhet (+/- %)

8 71-TZ-10 Annet dieseltank,

brannvannspumpe 8 m

3

Område S1 manuell lesing

8 83-VS-101/201 Annet dieseltank,

nødaggregat 2 X12 m³ L105 manuell lesing

8 50-VD-102 Annet dieseltank,

hetoljekjel 32 m³ Område E2 manuell lesing

9 varierer fra rigg

til rigg Annet diesel, lager på mobil rigg, varierer fra rigg til rigg

På mobil

rigg Varierer fra rigg til rigg

12 54-FK-102/101 Annet lagerbeholdning

propan Fakkel

område manuell lesing

(11)

Ved rapportering av lagerbeholdning for kildestrømmer, skal inngående lagerbeholdning ved årets start tilsvare utgående lagerbeholdning ved det foregående årets slutt.

Virksomheten skal benytte følgende måleutstyr ved direkte måling av kvotepliktig utslipp:

Utslipps-

kildenr. Tagnr. Type måler Tilleggsinformasjon Plassering Enhet Nedre måle- område

Kontroll-frekvens- og metode Kontroll

utføres av Kalibrerings-

frekvens Kalibrering utføres av 1 24-FE-1110 Mekanisk

mengdemåler:

Venturimåler

Venturi rør CO2Vent box og vent stack

Ref. E066-AB-24-PE-1007-001 t/h 0 100 5 0 100 Inngår i FV program for 24-FT-1110 Statoil

måletekniker na na

1 24-FT-1110 Tetthetsmåler DP transmitter CO2Vent t/t 0 100 0,10 0 100 48 måned

FUNKTEST.INSP,MÅLESLØYFE, STRØMNING 48 måned NÆR VIS.INSP,MÅLESLØYFE,STRØMNING

Statoil

måletekniker na na

1 24-TT-

1230A/B/CTrykkmåler Temperaturtransmitter CO2Vent C 0 80 0,15 0 80 36 måned SIL TEST TT 2OO3 UTFØR

TEST IHHT TT 2OO3

TESTPROSEDYRE DOC NR: E066-SD- J-KO-0001

Statoil

automatiker na na

1 24-TE-

1230A/B/CAnnet Temperaturelement CO2Vent C 0 80 0,1 0 80 Inngår i FV program for 24-TT-

1230A/B/C Statoil

automatiker na na

3 n/a Annet n/a System 22. CO2fjerning n/a 0 0 0 0 0 0 0 na na

Virksomheten skal benytte følgende måleutstyr ved CO

2

-injisering:

Tagnr. Type måler/

måleprinsipp Tilleggsinformasjon Plassering Enhet Nedre måle- område

Kontroll-frekvens- og metode Kontroll

utføres av Kalibrerings-

frekvens Kalibrering utføres av 24-FT-

1034 Annet DP transmitter CO2lagring t/h 0 100 0,1 0 100 48M NÆR

VIS.INSP,MÅLESLØYFE,STRØMNING Statoil

automatiker na na

24-FE-

1034 Mekanisk mengdemåler:

Måleblende (orifice)

Orifice Plate CO2lagring t/h 0 100 5 0 100 Inngår i FV program for 24-FT-1034 Statoil

automatiker na na

(12)

9. Prosedyrer og standarder

I dette punktet er det gitt en beskrivelse av prosedyrer virksomheten benytter i forbindelse med overvåking og rapportering av kvotepliktig utslipp.

Den kvotepliktige skal bruke de til enhver tid gjeldende standarder der slike finnes.

Ansvarstildeling og kompetanse, art 58 (3c) og 61

Tittel og referanse OM01.02.08 Utstede årlig klimakvoterapport; WR2366 Drift og vedlikehold av fiskalt måleutstyr på Hammerfest LNG,Kvalitetshåndbok laboratoriet Hammerfest LNG; OMC01-000 og OMC 01-004 Utvikling og produksjon Norge (UPN) -

Organisasjon, ledelse og styring, SU105 Bærekraftsdata

Ansvar og oppbevaring OM01.02.08: Prosesseier fiskal måling, ARIS; WR2366: Leder anleggsintegritet, ARIS; Kvalitetshåndbok: Leder Hammerfest LNG lab Teamsite Hammerfest LNG, Operational Support, Laboratory, OMC01-000 og OMC 01-004 prosesseier; SU105:

Prosesseier SSU, ARIS Den kvotepliktiges

beskrivelse av prosedyren OM01.02.08 Arbeidsprosessen beskriver hvordan de forskjellige data for rapportering av kvotepliktige utslipp innhentes, samles, kvalitetssikres og beregnes. Rollebåndene i OM01.02.08 beskriver ansvar og kompetansekrav til alle involverte i dataflyten. Prosessen omfatter alle typer kildestrømmer og gjelder for alle Statoilopererte anlegg i Norge og på norsk sokkel. Det er miljøingeniør som har ansvaret for å koordinere innsamling av data, rapportsammenstilling og forsendelse av endelig rapport. Fiskalmåling har ansvaret for å måle og beregne aktivitetsdata for fiskale kildestrømmer (brenngass og fakkelgass). Operasjonelt personell, skiftleder, har ansvaret for å koordinere og registrere forbruk av diesel.

Utslippsfaktorer beregnes vha analyser av brenngass ved manuell prøvetaking.

Hammerfest LNG lab har ansvaret for prøvetaking og analyser. Egne lab’er og labutstyr som GC’er verifiseres i forhold internasjonale standarder. Det er fiskal måling som har ansvaret for å beregne usikkerhetene i aktivitetsdata og utslippsfaktorer. Både ved starten av prosessen med å samle inn data for kvoterapportering er det miljøingeniørs oppgave å sammenlikne

overvåkningsprogrammet med prosessene ute i anlegget for å sjekke at det er overensstemmelse. Dersom det gjennom rapporteringsprosessen oppdages avvik mellom programmet og virkeligheten, skal samme funksjon sørge for å iverksette søknadsprosess inn mot Miljødirektoratet. Denne oppgaven er uansett kontinuerlig løpende. Dokumentet beskriver organisering, oppgaver, roller og ansvar for Drift og driftsområdene samt en overordnet beskrivelse av styringssystemet.

Miljøingeniørs rolle skal bla, være oppdatert på myndighetskrav og følge opp tillatelsen for kvotepliktig utslipp. Utarbeide kvoteregnskapet, rapportere og følge opp av utslipp til ytre miljø. Oppdatere og kontinuerlig forbedre beregningsverktøy for ytre miljø. WR2366 appendix M, punkt 2.3 beskriver krav til kompetanse for de ulike stillingene som har befatning med fiskalmåling. Kvalitetshåndbok beskriver kompetansebehov for lab personell

Standarder MR Guidance document No. 1

(13)

Evaluering av overvåkingsplan, art 14

Tittel og referanse OM01.02.08 Utstede årlig klimakvoterapport; SU105 Bærekraftsdata Ansvar og oppbevaring OM01.02.08: Prosesseier fiskal måling, ARIS; SU105: Prosesseier SSU, ARIS Den kvotepliktiges

beskrivelse av prosedyren OM01.02.08. Beskriver ansvar, krav og oppgaver for å fremskaffe, kvalitetssikre, sammenstille den årlige klimakvoterapporten samt validere og revidere

overvåkningsplan. Arbeidet er i prinsippet kontinuerlig, med to beskrevne naturlige sjekkpunkter; før årlig rapportering og som en del av tilbakemeldingen på

rapporten fra verifikatør. Overvåkningsplanen gjennomgås med spesielt fokus på

• oversikt over kildestrømmer og utslippskilder

• overholdelse av usikkerhetskrav

• forbedringer av overvåkningsmetoder

Miljøingeniør og fiskal måling har ansvaret til å fange eventuelle endringer i prosessen som medfører behov for endring av overvåkningsplanen. Ved behov skal det søkes om endring av overvåkningsplanen senest innen 31. desember samme år.

SU 105 beskriver generelt hvilke miljødata, ikke bare miljødata som grunnlag for kvoterapportering, som skal samles inn, registreres og rapporteres i

miljøregnskapssystemet. Det er miljøingeniøren SSU som kvalitetssjekker

rapportene. Prosessen er ikke spesielt ment for kvotepliktig rapportering, men vil automatisk også omfatte miljødata som dekkes av, og er sammenfallende med, OM01.02.08. Det er et viktig poeng at innsamling av data for årsrapportering for betaling av miljøavgifter og data for kvoterapportering er harmonisert slik at de samme basisdata gir samme utslipp uavhengig av hvilken rapport som genereres.

Etter at de årlige rapportene er levert vil det rutinemessig være en gjennomgang av mulig forbedringer både ved datainnsamling og rapportering. Hver miljøingeniør samler inn og vurderer forbedringsforslag fra sin organisasjon, ref. halvårlig Samarbeidsmøte mellom SSU og Lab og samarbeide Fiskal Måling og ytre miljø.

Standarder MR Guidance document No. 1 Dataflytaktiviteter, art 57

Tittel og referanse OM01.02.04 Utfør månedlig kontroll av målinger i rapporteringssystemer, OM01.02.08 Utsted årlig klimakvoterapport, SU105 Bærekraftsdata, Dataflytoversikt Hammerfest LNG Area DPN HLNG CO2reporting Ansvar og oppbevaring OM01.02.04: Prosesseier fiskal måling, ARIS

OM01.02.08: Prosesseier fiskal måling, ARIS; SU105: Prosesseier SSU, ARIS Dataflytoversikt: Miljøingeniør. Statoils system for dokumentasjon av systemlandskap.

Den kvotepliktiges

beskrivelse av prosedyren Arbeidsprosessene beskriver hvordan de forskjellige data for rapportering av kvotepliktige utslipp samles og kvalitetssikres. Kildestrømmene måles enten fiskalt eller ved prosessmåling. Måling av primære datakilder følger krav i

måleforskriften, MR forordningen eller lokale arbeidsbeskrivelser, avhengig av kilden. Primærkildedata samles i produksjonsdatasystemene og videre inn i bedriftens miljødatasystem. Det finnes lokale importavtaler for overføring til miljødatasystemet av data fra lokale kilder og produksjonsdatasystemet.

Formelverket for behandling av primærdata ligger i miljøregnskapssystemet.

Miljøingeniør har det overordnete ansvaret for data som inngår i

miljøregnskapssystemet. Det er interne krav, dokumentert flere steder i styrende dokumentasjon, om at data, enten de ligger i produksjonsdatasystemet eller i miljødatasystemet skal lagres elektronisk i minst 10 år. Hver måned vil dataene publiseres i Statoils felles målstyringssystem (MIS), slik at alle i Statoil har adgang til miljødata, trender og enkeltdata ned på installasjonsnivå. Det er

forretningsenhets oppgave å kommentere på feil eller manglende data som framkommer i MIS, og det er miljøstabens oppgave å kommentere trender hvert kvartal fordi dataene da behandles i Statoils ledelse. Dataflytoversikten viser datakilder som inngår, rekkefølgen og sammenhengen mellom

dataflytaktivitetene.

Standarder MR Guidance document No. 1

(14)

Risikovurdering, art 58 (2)

Tittel og referanse RM100 - Risikostyringsprosessen, Vurdering og håndtering av risikoer knyttet til kvoteregnskapet for Statoil Hammerfest LNG

Ansvar og oppbevaring Miljøingeniør. Teamsite: DPN SSU ON Safety and Sustainability SNO Environment Den kvotepliktiges

beskrivelse av prosedyren Risikostyring er beskrevet i flere av Statoils arbeidsprosesser (FR08 Risk

Management of RF100). Dokumentasjonen beskriver de ulike risikoene knyttet til innsamling, beregning, kvalitetssikring og rapportering av data til kvoteregnskapet, samt kompenserende tiltak. Sannsynlighet for at en hendelse inntreffer og en gradering av konsekvens ut fra størrelsen av det totale utslippet, ligger til grunn for risikovurderingene for aktivitetene som er inngår fra datafangst til årlig rapportering. Kompenserende tiltak vurderes i henhold til resultatet av risikovurderingene.

Standarder MR Guidance document No. 6, Vedlegg. Risikovurdering og håndetring av risiko knyttet til klimakvoteregnskap for HLNG

Kvalitetssikring av måleutstyr, art 58 (3a) og 59

Tittel og referanse OM01.06.04 Kvalitetssikring av daglige produksjonsmålinger; OM01.02.04 Utføre månedlige kontroll av målinger i rapporteringssystemer; WR 2366 Drift og Vedlikehold av fiskalt måleutstyr på Hammerfest Kvalitetshåndbok laboratoriet Hammerfest LNG

Ansvar og oppbevaring OM01.06.04: Prosesseier fiskal måling, ARIS; OM01.02.04: Prosesseier fiskal måling, ARIS; WR 2366: Leder Anleggsintegritet, ARIS; Kvalitetshåndbok: Leder

Hammerfest LNG lab Teamsite Hammerfest LNG, Operational Support, Laboratory Den kvotepliktiges

beskrivelse av prosedyren Fiskale strømningsmålere følger kalibrerings og kontrollrutiner som krevd i måleforskriften og gitt i i henhold til utstyrstabellen. Sentralt kontrollrom har ansvaret for daglig drift, og måletekniker har ansvaret for kalibrering av fiskale målestasjoner. Det er laget egne krav for kalibreringsintervaller og hvordan kalibreringen skal gjennomføres. Ved alarmer skal utførende måleteknikker kontaktes for løsning av problemene. Eventuelle fiskale feil skal varsles og registreres, og teknisk fagansvarlig skal kontaktes for eventuelle nødvendige avklaringer ihht OM01.06.03-Avviksbehandling Fiskalmåling. Krav til hvordan kalibreringer skal gjennomføres er gitt i WR2366. Fiskale målestasjoner omfatter både mengdemålere og online GC’er. Kvalitetshåndbok (KH): skal med sin beskrivelse av rutiner og metoder sikre at arbeid utført ved laboratoriet er i henhold til NS-EN ISO/IEC 17025. KH gjelder for laboratoriet Hammerfest LNG og de aktivitetene laboratoriet har ansvar for og skal sikre at standarden på laboratorietjenestene er god. Mobile rigger: For mobile rigger og brenning over brennerbom er det henholdsvis riggeier og utførende selskap som er ansvarlig for vedlikehold og kvalitetssikring av måleutstyr. Det er her selskapsspesifikke og leverandørspesifikke forskjeller. Statoil utøver her sin påseplikt gjennom utførelse av miljøverifikasjoner som beskrevet under «Etablering av overvåkningsplan».

Rapportering av dieselforbruk og brenning over brennerbom inngår i månedlige rapporteringsrutiner som monitorers gjennom disse verifikasjonene. Det som ikke dekkes av kontraktørenes monitoreringsplan og som Statoil påser, kompletterer Statoil med egen monitoreringsaktivitet. Overvåkningsplanen er inkorporert i Statoils generelle monitoreringsaktivitet som beskrevet i styringssystemet ARIS (MS403 ).

Standarder ISO 10715

(15)

Kvalitetssikring av IT-system, art 58 (3b) og 60

Tittel og referanse FR15 Information Technology, WR0158 Information Management, WR1211 Information Security,TR2376 IT Security Requirements, Service management prosessene SM 201-304 processes, KC1500 IT controls, OM01.08 Sikkerhets- og automasjonssystem og teknisk net

Ansvar og oppbevaring Prosesseier for IT, ARIS og DocMap Den kvotepliktiges

beskrivelse av prosedyren Statoil har felles IT systemer der det stilles strenge krav til IT-sikring.

Hvert IT-system har en systemansvarlig og en brukeransvarlig som skal sikre at kravene i prosessene blir fulgt.

FR15 Information Technology setter de overordna kravene til IT funksjonen i Statoil – hvordan vi styrer dette med valg av IT teknologi, etterspørsel, krav til IT arkitektur, IT strategier, etc. men refererer til underliggende arbeidsprosesser og arbeidskrav

WR0158 Information Management beskriver krav for å sikre at all informasjon i Statoil håndteres sikkert og i henhold til interne og eksterne lover og regler.

WR1211 Information Security - beskriver IT sikringskrav til drift, vedlikehold og modifikasjoner av IT løsninger som leveres av tjenesteansvarlige i Statoil

TR2376 - dokumentet beskriver de tekniske krav som stilles til våre IT løsninger for å sikre den informasjon som lagres i disse. Dette dokumentet setter krav til backuprutiner, passordhåndtering, sikring av løsninger i ulike dimensjoner, etc Service management prosessene SM 201-304:

-Statoil jobber etter for å designe, utvikle, drifte og vedlikeholde IT løsningene.

-Sørger for at alle endringer på IT løsninger gjøres kontrollert og med minst mulig påvirkning på andre IT løsninger eller infrastruktur.

- Håndterer dette med testing av løsningene, sikring av kommunikasjon ut til brukere, godkjenning fra eiere av systemene før endringer gjøres, etc.

KC1500 - beskriver de jevnlige IT-kontrollene for å etterleve prosedyrene og kravene. Eksempel: IT0703 Backup of data (KC0703) - kontrollerer at backup tas som definert i TR2376.

OM01.08 Sikkerhets- og automasjonssystem og teknisk net - beskriver rutiner for endringer / tilganger av lokale IT-system for enhetene deriblant målesystem.

Backup rutinene er beskrevet i TR2376.

Standarder n/a

(16)

Validering av data, art 58 (3d) og 62

Tittel og referanse OM01.06.04 Kvalitetssikring av daglig målt produksjon fra fiskale målestasjoner;

OM01.02.04 Utføre månedlig kontroll av målinger i rapporteringssystemer OM01.02.05 Utsted månedlige rapporter til myndigheter, partnere, operatører;

OM01.02.07 Utsted halvårlig CO2avgiftsrapport

Ansvar og oppbevaring OM01.06.04: Prosesseier fiskal måling; OM01.02.04: Prosesseier fiskal måling, ARIS, OM01.02.05: Prosesseier fiskal måling, ARIS, OM01.02.07: Prosesseier Utsted halvårlig CO2avgiftsrapporter til OD, Avtale: Hammerfest LNG Laboratoriet leder, team site Hammerfest LNG, Operational Support

Den kvotepliktiges

beskrivelse av prosedyren Fiskale prosesser beskriver daglig, månedlig og årlig validering av målte data. Disse dataene benyttes som underlag for produksjonsrapportering og er underlagt et betydelig kontrollregime både av norske ressursmyndigheter og partnere.

Arbeidsprosesser som handler om validering av data: R-12030 - Kvalitetssikre fiskal online gasskromatograf (GC), R-12025 - Kvalitetssikre fiskale målesystemer i henhold til sjekkliste, R-11222 - Kontrollere fiskal gasskromatograf (GC) med tilhørende sample handling og R-11220 - Utføre benchmark av fiskal

gasskromatograf (GC). Mengdemålinger som ikke er fiskale blir månedlig kontrollert i forhold til historiske verdier og gjeldende prosessforhold ved anlegget. Dataene kontrolleres for åpenbare avvik/feil. Aspen Tech Process Explorer brukes for å få et raskt overblikk over data. Funn blir sammenholdt med kommentarer i den månedlige miljørapporten. Ved tvil kontaktes relevant prosessingeniør og/eller teknisk fagansvarlig for målingene. Fiskale (brenngass og fakkelgass) og ikke-fiskale måledata har krav til månedlig å vurderes opp mot siste månedsdata (SU105). Store avvik, typisk mer enn 20 % uten umiddelbar forklaring (eksempelvis vedlikeholdsstans) skal forklares skriftlig i MIS. Avtale beskriver validering fyrgass analyser i LIMS. I forkant av overføring data fra LIMS til TEAMS (den første uka i hver måned) går laboratoriets systemansvarlig gjennom siste måneds resultater for fyrgass for å verifisere at resultatene i LIMS er korrekte. Hvis det skulle være nødvendig med revidering av analyseresultater i ettertid. Mobil rigg: For kildestrøm diesel mobile rigger og brenning over brennerbom kontrolleres også data av riggselskap og utførende selskap før validering hos Statoil.

Kvalitetssikring og korrigering av data fra mobile rigger ivaretas i Statoil i

prosedyrer gitt i «Utfør kvalitetskontroll» i SU 105 – Miljødata . Krav R-27070- Utfør kvalitetskontroll beskriver hvordan data i miljøregnskapssystemet skal

kvalitetskontrolleres ved rimelighetsvurdering av dataomfang og størrelse/ nivå på data. Kvalitetskontroll skal utføres kontinuerlig og i forhold til frekvens på

innleggelse av data. Ved oppdagelse av feil i kalkulasjonsmodeller eller

kalkuleringer varsles brukerstøtte for miljøregnskapet. I praksis betyr det at data for forbrente mengder diesel sjekkes månedlig ved innsendelse av regnskap fra riggene, før innleggelse i miljørapporteringsverktøy. Historisk forbruk relativ tilaktivitet gir grunnlag for rimelighetsvurdering av innrapporterte tall. Ved mistanke om feil sjekkes data opp med rederi, og korrigeres ved behov. For data fra brenning over brennerbom kontrolleres dette med kontraktørens prosjektleder og/eller Statoils testingeniør på prosjektet. Miljøkoordinatorer vil gjøre en rimelighetsvurdering i forhold til periode og historiske data.

Standarder ISO 9001

(17)

Korrigerende tiltak, art 58 (3e) og 63

Tittel og referanse SU105 – Bærekraftdata;OM01.06.03 - Avviksbehandling fiskal måling;OM01.02.05 - Utsted månedlig rapport tilmyndigheter, partnere, operatører og interne kunder;

OM01.02.07 - Utsted halvårlig CO2avgiftsrapport til OD;

OM01.02.04 – Utføre månedlig kontroll av målinger i rapporteringssyste Ansvar og oppbevaring SU105: Prosesseier HMS, ARIS; OM01.06.03: Prosesseier fiskal måling, ARIS Den kvotepliktiges

beskrivelse av prosedyren Generell kvalitetssikring og korrigering av data er ivaretatt i prosedyrer gitt i

«Utfør kvalitetskontroll» i SU 105 –Bærekraftsdata. Korreksjoner og korrigerende tiltak ved feil i fiskale data etterlever krav i måleforskriften og oppfyller dermed også krav i MR-forordningen. Tiltak beskrives i detalj i fiskale arbeidsprosesser, herunder registrering av avvik, opprette tiltak, saksbehandle avvik og rapportere fiskale tall. For ikke-fiskale måledata vil manglende eller åpenbare ukorrekte data ha beskrevne korrigerende tiltak for noen typer data, f.eks. manglende

analysedata for brenngass. Eventuelle misforhold mellom månedlige og halvårlige CO2data som rapporteres til OD har dokumenterbare krav og rutiner for validering.

Eventuelle misforhold mellom årlige CO2data til OD og tilsvarende kvotepliktige utslipp til Miljødirektoratet har dokumenterbare krav til validering og kontroll.

Statoils interne styringssystem, MIS, publiseres hver måned og gjøres tilgjengelig for alle i Statoil. Kvartalsvis skal data kommenteres av forretningsområdene før de presenteres for Statoils ledelse. Både tilsynelatende og virkelige datafeil valideres og kommenteres. Det er driftsenhetene som har ansvaret for å legge inn korrekte data, og eventuelt rette opp i miljøregnskapssystemet, før de republiseres i MIS.

Korreksjon av målte tall blir dokumentert i selskapets elektroniske avvikshåndteringssystem i henhold til arbeidsprosessen for å håndtere

kvalitetsavvik. Kvalitetssikring og korrigering av data er ivaretatt i prosedyrer gitt i

«Utfør kvalitetskontroll» i SU105 – Bærekraftdata . Krav R-27070- Utfør kvalitetskontroll beskriver hvordan data i miljøregnskapssystemet skal

kvalitetskontrolleres ved rimelighetsvurdering av dataomfang og størrelse/ nivå på data. Kvalitetskontroll skal utføres kontinuerlig og i forhold til frekvens på

innleggelse av data. Ved oppdagelse av feil i kalkulasjonsmodeller eller kalkuleringer korrigeres miljøregnskapet.

Standarder ISO 9001

Arkivering av data, art 58 (3g) og 66

Tittel og referanse SF 901 Written correspondance with authorities; SF 101 Definer omfang av registrering og rapportering; WR 158 Information management

R-11981 Arkivering for fiskale målesystemer

Ansvar og oppbevaring SF901: Myndighetskontakt, SF101: Prosesseier SF, WR 158: Prosesseier for informasjons teknologi,R-11981: Prosesseier fiskalmåling, ARIS

Den kvotepliktiges

beskrivelse av prosedyren Det er interne krav i flere arbeidsprosesser hos Statoil om lagring av data i minst 10 år (ref. R-24354 kalkulere miljødata inkl.CCS). Dataene lagres elektronisk.

Datasystemene er utarbeidet og vedlikeholdes av Statoil sentralt som sikrer tilstrekkelig back up rutiner og datalagringskapasitet.

HSE 901 beskriver hvordan Statoil håndterer skriftlig kontakt med myndigheter

HSE 101 beskriver ansvar, roller og oppgaver ved identifisering av omfang av registrering og rapportering av HMS data, herunder arkivering

(10 år) av korrespondanse og data. Prosessen beskriver krav til identifikasjon av alle eksterne og interne HMS krav og at det utarbeides relevante indikatorer for å identifisere f.eks. miljørisiko og for å overvåke og ivareta slik risiko.

WR 158 beskriver krav til informasjonshåndtering i Statoil for å sikre at denne er i henhold til interne og eksterne reguleringer. Kravene er gyldig for all type informasjon uavhengig av format og lagringsmedium.

R-11981 beskriver krav til arkivering av dokumenter for fiskale målestasjoner.

Standarder ISO 14001

(18)

Kapasitetsendringer, art 12 (3)

Tittel og referanse OM01.02.08 Utsted årlig klimakvoterapport

Ansvar og oppbevaring Miljøingeniør har ansvar for at dette blir sjekket ut og oversendt kompetent myndighet innen 31. desember hvert år. Teamsite: DPN SSU ON Safety and Sustainability SNO Environment

Den kvotepliktiges

beskrivelse av prosedyren Bedriften skal innen 31. desember hvert år kontrollere at kravene for tildeling av frikvoter er oppfylt.

Bedriften skal sjekke om opplysningene nedenfor er relevant i henhold til tildelingen:

• planlagte eller gjennomførte kapasitetsendringer

• endringer av aktivitetsnivået

• endringer av drifta i anlegget.

Denne informasjonen skal oversendes til kompetent myndighet innen 31. desember hvert år.

Standarder MR forordning

Analysemetode, art 32

Tittel og referanse OM01.05.08 Prøvetaking.

A-20 Prøvetaking ved Hammerfest LNG. Prosedyren er basert på retningslinjene gitt i NS-EN-ISO 10715

Avtale mellom laboratoriet og SSU avdeling

Ansvar og oppbevaring OM01.05.08: Prosesseier Operation and maintenance, ARIS; A-20: Hammerfest LNG Laboratoriet leder, team site: Hammerfest LNG, Operational Support, Laboratory Avtale: Hammerfest LNG Laboratoriet leder, team site Hammerfest LNG,

Operational Support, Laboratory Den kvotepliktiges

beskrivelse av prosedyren OM01.05.08 beskriver flere prosesser OM01.05.08.01 rekvirerere prøvetakings- og analyseoppdrag, OM01.05.08.02 Utarbeide analyseplan for labaratorium og OM01.05.08.03 Gjennomføre prøvetaking.

A-20 - denne metoden beskriver prøvetaking av ulike medier og med ulik

prøvetagningsteknikk. I tillegg beskrives oppbevaring, håndtering og vedlikehold av de ulike prøvetakingsbeholderne.

Avtale beskriver hvilke analyser laboratoriet utfører for SSU-avdelingen. Det beskriver også kommunikasjonsmåter og hvordan all data er tilgjengelig mellom laboratoriet og SSU-avdelingen.

Standarder ISO 17025; ASTM D1945

Revisjon av prøvetakingsplan

Tittel og referanse OM01.05.08 Prøvetaking.

Avtale mellom laboratoriet og SSU avdeling

Ansvar og oppbevaring OM01.05.08: Prosesseier Operation and maintenance, ARIS

Laboratorie leder og miljøingeniør: Team site: Hammerfest LNG, Operational Support, Laboratory

Den kvotepliktiges

beskrivelse av prosedyren Prøvetakingsplanen er en del av den interne analyseplanen og gjennomgås årlig for å sikre egnetheten av begge dokumentene. Prøvetakingsplanen revideres årlig samtidig med analyseplan. Analyseplanen revideres fortløpende ved endringer, men minimum en gang per år. Dette er beskrevet i ARIS OM01.05.08.02 – Utarbeide analyseplan for laboratorium. Det er driftsenheten som har ansvaret for å

identifisere eventuelle endringer, og rekvirere endringene hos laboratoriestøtte.

De skal der avgjøres prøvetakingsfrekvens, prøvetakingspunkt og nødvendig utstyr sammen med kostnyttevurdering og relevans av eventuelle endringer. Laboratoriet skal deretter, sammen med beslutningsansvarlig, tilrettelegge fysisk for

endringene i analyseplanen.

Avtale beskriver hvilke analyser laboratoriet utfører for SSU-avdelingen. Det beskriver også kommunikasjonsmåter og hvordan all data er tilgjengelig mellom laboratoriet og SSU-avdelingen.

Standarder ISO 17025; ASTM D1945

Bestemmelse av lagerbeholdning, art 27 (1b)

Tittel og referanse Prosedyre for bestemmelse av lagerbeholdning på dieseltanker

Ansvar og oppbevaring Ansvarlige for loggføring er operatørene på de til enhver tid arbeidende skift:

Teamsite: DPN SSU ON Safety and Sustainability SNO Environment Rapporteringsmal elforbruk, ferskvann, diesel og kjemikalier.xls Den kvotepliktiges

beskrivelse av prosedyren Diesel mengden bestemmes ut fra måleren på tankbil og logges i boken hos skiftleder. Diesel mengden kvalitetssikres mot bestilte mengder i SAP.

Standarder n/a
