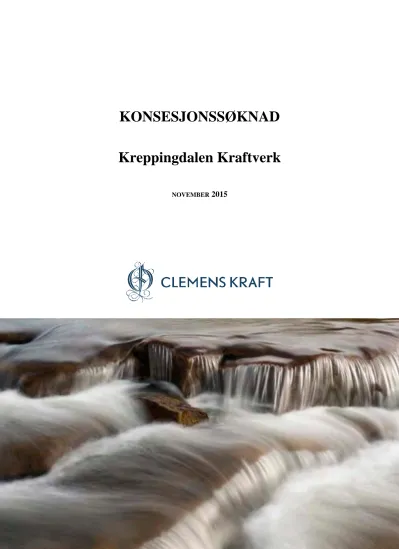

KONSESJONSSØKNAD Kreppingdalen Kraftverk
NOVEMBER
2015
i NVE – Konsesjons- og tilsynsavdelingen
Postboks 5091 Majorstua 0301 Oslo
03.11.2015 Søknad om konsesjon for bygging av Kreppingdalen Kraftverk
Sammen med grunneierne ønsker Clemens Kraft AS å utnytte vannfallet i Kreppingdalsåne i Hjelmeland kommune, Rogaland fylke, og søker herved om følgende tillatelser:
1. Etter vannressursloven, jf. § 8, om tillatelse til:
å bygge Kreppingdalen Kraftverk mellom kote 540 og kote 70 i Kreppingdalsåne.
2. Etter energiloven om tillatelse til:
bygging og drift av Kreppingdalen Kraftverk, med tilhørende koblingsanlegg og kraftlinjer som beskrevet i søknaden.
Nødvendig opplysninger om tiltaket fremgår av vedlagte utredning. Vi ber om en snarlig behandling av søknaden
Mvh
Espen Sagen Clemens Kraft AS Kontaktinformasjon:
Fridtjof Nansens plass 6 0160 Oslo
22 82 53 00
ii
iii
Prosjekt: Kreppingdalen Kraftverk
Oppdragsgiver: Clemens Kraft
AS Utarbeidet av: Småkraftkonsult AS v/
Henning Tjørhom
Oppdragsnummer: 2012009 Kontrollert av: Håvard Moi
Rapportnummer: 9 Sign:
Dato: Godkjent:
Revisjon: 1 Sign:
Sammendrag
Kreppingdalsåne søkes utnyttet til kraftproduksjon gjennom bygging av Kreppingdalen Kraftverk som vil utnytte avløpet fra et felt på 3,8 km². Kraftverket vil utnytte et 470 m høyt fall mellom kote 540 og kote 70. Kraftstasjonen blir liggende i dagen.
Fra inntaket profilbores det en tunnel, slik at de øverste 850 m av fallstrekningen blir i fjell.
Det blir nedgravd rørgate fra påhugget og for en strekning på 400 meter. Det profilbores deretter en tunnel på 300 meter ned til planlagt kraftstasjon, slik at 1 150 m av fallstrekningen blir i fjell mens rørgaten blir 400 m lang.
Installert effekt er beregnet til 2,9 MW og produksjonen til 7,27 GWh. Det er valgt
minstevannføring tilsvarende 5-persentillene på 15 l/s for sommeren og på 20 l/s for vinteren.
Det er enkelte ask (NT) langs elva i de bratte partiene i nedre del av elva. I tillegg er det registrert en art som er skjermet for innsyn, denne er nært truer (EN).
Samlet konsekvens av en utbygging er vurdert å være middels negativ.
Fylke Kommune Vassdrag Elv
Rogaland Hjelmeland Kommune
Ulla Kreppingdalsåne
Nedbørsfelt Fallhøyde Vannvei lengde Vannvei diameter
[km2] [m] grøft [m] tunnel [m] rør [mm] tunnel[m]
3,80 470,0 400 1150 600 0,70
Slukeevne maks Slukeevne min Alminnelig lavvannføring Minstevannføring
[l/s] [l/s] [l/s] sommer [l/s] vinter [l/s]
705 35 20 15 20
Installert effekt Produksjon pr år Utbygningspris Utbygningskostnad
[MW] [GWh] [mill.nok] [kr/kWh]
2,90 7,27 41,65 5,73
iv
v Innhold
S
AMMENDRAG...
IIII
NNHOLD...
VF
IGURLISTE...
VIIIT
ABELL-
LISTE...
X1. I
NNLEDNING... 1
1.1. O
M SØKEREN... 1
VÅR HISTORIE ... 1
GJENNOMFØRINGSEVNE ... 1
VI TAR HENSYN TIL MILJØET ... 1
1.2. B
EGRUNNELSE FOR TILTAKET... 3
1.3. G
EOGRAFISK PLASSERING AV TILTAKET... 3
1.4. B
ESKRIVELSE AV OMRÅDET... 3
1.5.
EKSISTERENDE INNGREP... 4
1.6. S
AMMENLIGNING MED NÆRLIGGENDE VASSDRAG... 4
UTBYGDE OG PLANLAGTE KRAFTVERK I NÆROMRÅDET ... 4
SMÅKRAFTPAKKE HJELMELAND ... 6
2. B
ESKRIVELSE AV TILTAKET... 7
2.1. H
OVEDDATA... 7
2.2. T
EKNISK PLAN FOR DET SØKTE ALTERNATIV... 9
HYDROLOGI OG TILSIG ... 9
INNTAK ... 12
VANNVEI ... 13
KRAFTSTASJON ... 14
KJØREMØNSTER OG DRIFT AV KRAFTVERKET ... 15
VEIBYGGING OG TRANSPORTANLEGG ... 15
MASSETAK OG DEPONI ... 15
NETTILKNYTNING ... 15
2.3. F
ORDELER OG ULEMPER VED TILTAKET... 16
FORDELER ... 16
ULEMPER ... 16
2.4. K
OSTNADSOVERSLAG... 17
2.5. A
REALBRUK OG EIENDOMSFORHOLD... 17
EIENDOMSFORHOLD ... 17
AREALBRUK ... 18
2.6. F
ORHOLDET TIL OFFENTLIGE PLANER OG NASJONALE FØRINGER... 18
FYLKES- OG KOMMUNEPLANER FOR SMÅKRAFTVERK ... 18
vi
KOMMUNEPLANER ... 19
SAMLET PLAN FOR VASSDRAG (SP) ... 19
VERNEPLAN FOR VASSDRAG ... 19
NASJONALE LAKSEVASSDRAG ... 19
ANDRE PLANER ELLER BESKYTTEDE OMRÅDER ... 19
EUS VANNDIREKTIV ... 20
3. V
IRKNING FOR MILJØ,
NATURRESSURSER OG SAMFUNN... 21
3.1. H
YDROLOGI... 21
DAGENS SITUASJON ... 21
RESTVANNFØRING... 21
FRAMTIDIG SITUASJON ... 22
3.2. V
ANNTEMPERATUR,
ISFORHOLD OG LOKALKLIMA... 22
DAGENS SITUASJON ... 22
FRAMTIDIG SITUASJON - ANLEGGSFASE ... 22
FRAMTIDIG SITUASJON - DRIFTSFASE ... 22
3.3. R
AS,
FLOM OG EROSJON... 23
RAS ... 23
FLOM ... 23
EROSJON ... 23
3.4. G
RUNNVANN... 24
3.5. R
ØDLISTEARTER... 24
3.6. T
ERRESTRISK MILJØ... 25
NATURTYPER ... 25
MOSE, LAV OG FUNGA ... 25
FUGL OG PATTEDYR ... 26
VURDERING TERRESTRISK MILJØ ... 26
3.7. A
KVATISK MILJØ... 27
3.8. V
ERNEPLAN FOR VASSDRAG OGN
ASJONALE LAKSEVASSDRAG... 27
3.9. L
ANDSKAP OG INNGREPSFRIE NATUROMRÅDER(INON) ... 28
INNGREPSFRI NATUR ... 28
3.10. K
ULTURMINNER OG KULTURMILJØ... 29
3.11. R
EINDRIFT... 29
3.12. J
ORD OGS
KOGRESSURSER... 29
3.13. F
ERSKVANNSRESSURSER... 30
3.14. B
RUKERINTERESSER... 30
3.15. S
AMFUNNSMESSIGE VIRKNINGER... 30
3.16. K
RAFTLINJER... 30
3.17. D
AM OG TRYKKRØR... 31
3.18. A
LTERNATIVE UTBYGGINGSLØSNINGER... 31
3.19. S
AMLET VURDERING... 32
KREPPINGDALEN KRAFTVERK ... 32
3.20. B
ELASTNING... 33
4. A
VBØTENDE TILTAK... 34
vii
AVBØTENDE TILTAK I ANLEGGSFASEN ... 34
LANGSIKTIGE AVBØTENDE TILTAK ... 34
MINSTEVANNFØRING ... 34
5. R
EFERANSER... 36
6. V
EDLEGG TIL SØKNADEN... 37
V
EDLEGG1 -
KART OVER TILTAKSOMRÅDET... 38
V
EDLEGG2 - H
YDROLOGISKE DATA... 43
VARIGHETSKURVER ... 43
RESTVANNFØRINGSKURVER ... 46
V
EDLEGG3 - B
ILDER... 49
V
EDLEGG4 -
OVERSIKT OVER BERØRTE GRUNNEIERE OG RETTIGHETSHAVERE... 62
V
EDLEGG5 – B
IOLOGISK MANGFOLDSRAPPORT... 63
viii Figurliste
FIGUR 1:OVERSIKTSKART SOM VISER PROSJEKTOMRÅDET. ... 3
FIGUR 2:OVERSIKTSKART SOM VISER UTBYGDE OG PLANLAGTE ANLEGG. ... 5
FIGUR 3:OVERSIKTSKART SOM VISER GEOGRAFISK PLASSERING TIL KREPPINGDALEN OG SAMMNELIGNINGSSTASJONEN. ... 9
FIGUR 4:ÅR TIL ÅR VARIASJON I MIDDELAVLØPET FOR KREPPINGDALEN KRAFTVERK... 11
FIGUR 5:KURVEN VISER SESONGVARIASJONEN I VANNFØRINGEN I M3/S BASERT PÅ FLERÅRS DØGNVERDIER. FLERÅRSMIDDEL, FLERÅRSMEDIAN OG FLERÅRSMINIMUM ER PRESENTERT.SESONGVARIASJONENE ER ANTATT Å SAMSVARE NOENLUNDE MED NEDBØRFELTET TIL MÅLESTASJON. ... 12
FIGUR 6:INNTAKET PLANLEGGES I DET LILLE GJELET BAKERST I BILDET. ... 13
FIGUR 7:KART SOM VISER PLASSERING AV INNTAK, KRAFTSTASJON OG TRASE FOR VANNVEIEN. ... 14
FIGUR 8:MAKSIMALE FLOMMER. ... 23
FIGUR 9:UTSKRIFT FRA ASKELADDEN.DET ER VERKEN REGISTRERT I KULTURMINNER ELLER ARKEOLOGISKE MINNER I TILTAKSOMRÅDET. DET ER HELLER INGEN AUTOMATISK FREDETE KULTURMINNER (REFERANSE 4). ... 29
FIGUR 10:VARIGHETSKURVE FOR SOMMERSESONGEN (1/5–30/9)... 43
FIGUR 11:VARIGHETSKURVE FOR VINTERSESONGEN (1/10–30/4). ... 44
FIGUR 12:VARIGHETSKURVE, KURVE FOR FLOMTAP OG FOR TAP AV VANN I LAVVANNSPERIODEN (ÅR). .. 45
FIGUR 13:RESTVANNFØRINGSKURVER FOR ETT TØRT ÅR. RØD KURVE ER NATURLIG VANNFØRING, BLÅ KURVE ER RESTVANNFØRING. ... 46
FIGUR 14:RESTVANNFØRINGSKURVER FOR ETT MIDDELS ÅR. RØD KURVE ER NATURLIG VANNFØRING, BLÅ KURVE ER RESTVANNFØRING. ... 47
FIGUR 15: RESTVANNFØRINGSKURVER FOR ETT TØRT ÅR. RØD KURVE ER NATURLIG VANNFØRING, BLÅ KURVE ER RESTVANNFØRING. ... 48
FIGUR 16:BILDET VISER ØVRE DEL AV BERØRT STREKNING AV KREPPINGDALSÅNE. ... 49
FIGUR 17:BILDE VISER MIDTRE DEL AV BERØRT STREKNING AV KREPPINGDALSÅNE. ... 50
FIGUR 18:BILDET VISER MIDTRE DEL AV BERØRT STREKNING AV KREPPINGDALSÅNE. ... 50
FIGUR 19:BILDET VISER NEDRE DEL AV BERØRT STREKNING AV KREPPINGDALSÅNE. ... 51
FIGUR 20:BILDET VISER NEDRE DEL AV BERØRT STREKNING AV KREPPINGDALSÅNE. ... 52
FIGUR 21:BILDET VISER BERØRT STREKNING AV KREPPINGDALSÅNE VED SIDEN AV PLANLAGT KRAFTSTASJON. ... 52
FIGUR 22:BILDET VISER KREPPINGDALSÅNE NEDENFOR PLANLAGT KRAFTSTASJON. ... 53
FIGUR 23:BILDET VISER MESTEPARTEN AV BERØRT STREKNING AV KREPPINGDALSÅNE. ... 53
ix
FIGUR 24:BILDET VISERSTORE DELER AV BERØRT STREKNING AV KREPPINGDALSÅNE.VEIEN HVOR KABEL TIL NETTILKNYTTING VIL BLI GRAVD NED I KAN SEES TIL HØGRE I BILDET. ... 54 FIGUR 25:OVERSIKTSBILDE OVER TILTAKSOMRÅDET. ... 55 FIGUR 25:BILDET SETT NEDOVER VASSDRAGET ØVERST I BEKKEKLØFTA (RÅDGIVENDE BIOLOGER,9.11.2011). ... 56 FIGUR 25:BILDET SETT OPPOVERVASSDRAGET ØVERST I BEKKEKLØFTA (RÅDGIVENDE BIOLOGER,
9.11.2011). ... 57 FIGUR 25:BILDET SETT NEDOVER VASSDRAGET I NEDRE DEL AV BEKKEKLØFTEN (RÅDGIVENDE BIOLOGER, 9.11.2011). ... 58 FIGUR 25:OMRÅDET RETT OPPSTRØMS BEKKEKLØFTEN (RÅDGIVENDE BIOLOGER,9.11.2011). ... 59 FIGUR 25:OMRÅDET RETT NEDSTRØMS INNTAKET (RÅDGIVENDE BIOLOGER,9.11.2011). ... 59
FIGUR 25:OMRÅDET RETT NEDSTRØMS PLANLAGT KRAFTSTASJON (RÅDGIVENDE BIOLOGER,9.11.2011).
... 60 FIGUR 25:OMRÅDET RETT NEDSTRØMS PLANLAGT KRAFTSTASJON (RÅDGIVENDE BIOLOGER,9.11.2011).
... 61
x Tabell-liste
TABELL 1:UTBYGDE KRAFTVERK I NÆROMRÅDET. ... 5
TABELL 2:NÆRLIGGENDE KRAFTVERK SOM ER OMSØKT ELLER VURDERT FRO KONSESJONSPLIKT. ... 6
TABELL 3:NÆRLIGGENDE KRAFTVERK SOM ER OMSØKT ELLER VURDERT FRO KONSESJONSPLIKT. ... 6
TABELL 3:OVERSIKT OVER ELEKTRISK ANLEGG. ... 7
TABELL 4:HOVEDDATA VANNFØRING FOR KREPPINGDALEN KRAFTVERK. ... 7
TABELL 5:KRAFTVERKSDATA FOR KREPPINGDALEN KRAFTVERK. ... 8
TABELL 6:FELTKARAKTERISTIKKER FOR KREPPINGDALEN KRAFTVERK OG SAMMENLIGNINGSSTASJONEN. ... 10
TABELL 7:OVERSIKT OVER KRAFTVERKSDETALJER. ... 15
TABELL 8:KOSTNADSOVERSLAG FOR KREPPINGDALEN KRAFTVERK. ... 17
TABELL 9:OVERSIKT OVER GRUNNEIERE ... 17
TABELL 10:ANSLAG OVER AREALBRUK I DRIFTS- OG ANLEGGSFASE. ... 18
TABELL 11:TABELLEN VISER ANTALL DAGER MED FLOMLØP, ANTALL DAGER KRAFTVERKET IKKE ER I DRIFT OG ANTALL DAGER HVOR RESTVANNFØRINGEN TILSVARER MINSTEVANNFØRINGEN. ... 21
TABELL 12:OVERSIKT OVER RØDLISTEDE ARTER... 24
TABELL 13:TABELL SOM VISER BORTFALL AV INON OG AREAL SOM ENDRER INON-STATUS. ... 28
TABELL 14:SAMLET KONSEKVENSVURDERING FOR KREPPINGDALEN KRAFTVERK. ... 32
1
1. I
NNLEDNING1.1. O
M SØKERENTiltakshaver er Clemens Kraft AS. Clemens Kraft har inngått avtale med grunneierne om felles utnyttelse av kraftpotensialet i Kreppingdalsåne.
Clemens Kraft er en av de største utbyggerne av småkraftverk i Norge. At vi har 16 kraftverk i drift, seks under bygging og et stort antall klare for oppstart viser vår gjennomføringsevne.
Våre prosjekter er økonomisk bærekraftige, tar hensyn til miljøet og ivaretar lokale interesser.
V
ÅR HISTORIEClemens Kraft har solid økonomi og dype, norske røtter. Vi er et heleid datterselskap av Opplysningsvesenets fond (OVF), som siden 1821 har forvaltet store skogs- og
jordeiendommer. I dag er Opplysningsvesenets fond underlagt Kulturdepartementet, og virksomheten er hjemlet i Grunnlovens §106.
Clemens Kraft ble opprinnelig etablert for å bygge ut vannkraft der Opplysningsvesenets fond var grunneier og hadde fallrettigheter, men i dag bygger og drifter vi også småkraftverk i samarbeid med andre grunneiere. Denne utviklingen er til dels et resultat av rent økonomiske vurderinger, dels at Clemens Kraft de siste årene har vokst gjennom oppkjøp av andre
småkraftselskaper. Vi har fått flere bein å stå på, og står dermed stødigere.
G
JENNOMFØRINGSEVNEOver hele landet finnes det grunneiere med fallrettigheter på egen eiendom, og lokalsamfunn som ønsker å utnytte de ressursene som finnes. Utfordringen for mange er at de ikke vet hvor de skal begynne, og hvordan de skal få realisert prosjektene. Det vet vi i Clemens Kraft.
Vi har dyktige fagfolk som kan følge prosjektet helt fra starten av. Vi gjør forundersøkelser, analyser og kostnadsoverslag. Vi kan bidra med konsesjonssøknad, prosjektering, utbygging og drift. Vi jobber alltid tett med grunneierne, og vi gir råd om hvilke utbyggingsløsning vi mener er best og vil bidra til langsiktig avkastning. Vi sier også i fra om vi mener prosjektet bør skrinlegges.
V
I TAR HENSYN TIL MILJØETVerden trenger ren, fornybar energi, og i Norge har vi rikelig tilgang på den beste kilden av alle: vann. Vannkraft er en fornybar og ren energikilde som verken slipper ut klimagasser eller forurenser nærmiljøet. Nettopp av den grunn mener vi det er viktig å utnytte
vannkraftressursene. Skal verden begrense den globale oppvarmingen, må vi dreie
energibruken over fra fossile brensler til fornybare energikilder.
2 Samtidig er vi fullt klar over at også fornybar energi har sin pris, og setter spor etter seg.
Vannkraftutbygging fører med seg inngrep i naturen som følge av oppdemming, endret vannføring og bygging av veier og kraftledninger. Dette er inngrep som kan påvirke landskap, fiskebestand og biologisk mangfold.
Ved vannkraftutbygging må lokale hensyn og globale utfordringer veies opp mot hverandre. I Clemens Kraft ønsker vi ikke å gjennomføre prosjekter som etterlater dype og varige spor i naturen eller skaper dype splittelser i et lokalsamfunn. Våre prosjekter skal være bærekraftige – både for økonomi, miljø og samfunn.
Clemens Kraft AS v/ Espen Sagen Kontaktinformasjon:
Clemens Kraft AS Fridtjof Nansens plass 6 0160 Oslo
22 82 53 00
3 1.2. B
EGRUNNELSE FOR TILTAKETGrunneierne ønsker å utnytte naturresursene som hører til eiendommene. For realisering av potensialet er det derfor inngått et samarbeid med Clemens Kraft AS. I anleggsfasen vil tiltaket føre til økt lokal sysselsetting og verdiskapning. Clemens Kraft har fokus på å benytte lokale ressurser ved utbygging av kraftverk så langt det lar seg gjøre. Tiltakshaver har som formål å bygge ut kraftverk i skalaen 1- 10 MW, på en lønnsom og miljømessig skånsom måte.
Tiltaket er ikke tidligere vurdert etter vannressursloven.
1.3. G
EOGRAFISK PLASSERING AV TILTAKETVassdraget ligger i Hjelmeland Kommune, Rogaland fylke, Ca 21 km (i luftlinje) nordøst for kommunesenteret Hjelmelandsvågen. Elven har vassdragsnummer 035.A1 og Kreppingdalen ligger ca. 2 km (i luftlinje) nord for Jøsenfjorden. Detaljerte kart er vedlagt (Vedlegg 1). Elva har sin opprinnelse i Vassdalsvatnet (585 moh.) og renner vestover til samløp med Ulla ved høydekote 55 m. Ulla har utløp i Jøsenfjorden ved Hauga. Hjelmeland er en kommune i Ryfylke i Rogaland. Den grenser i nord mot Suldal, i øst mot Bykle, i sør mot Forsand og Strand, og i vest mot Finnøy.
FIGUR 1:OVERSIKTSKART SOM VISER PROSJEKTOMRÅDET.
1.4. B
ESKRIVELSE AV OMRÅDETKreppingdalsåne har sin opprinnelse i Vassdalsvatnet (585 moh.) og renner i vestlig retning mot samløp med den regulerte elva Ulla ved høydekote 55 m. Inntaket planlegges ved høydekote 540 m og kraftstasjonen ved høydekote 70 m, ca. 500 meter opp fra utløpet.
Nedbørfeltet er avgrenset av Tverrheia (780 moh.) i nord, av Kruneheia (850 moh.) i øst, og
av Skjølsknuten i sør (840 moh.). Det meste av nedbørfeltet ligger over den klimatiske
tregrensen. Influensområdet har for det meste bart fjell med tynt løsmassedekke, men det er
tynt morenedekke og skredmateriale i nedre del av Kreppingdalen, samt elveavsetninger ved
utløpet av elva. Tiltaksområdet ligger for det meste i sørboreal vegetasjonssone. Barskog
4 dominerer, men det finnes store arealer med oreskog og høymyr, samt bestander av
edelløvskog og tørrengvegetasjon.
Når det gjelder elva er det på det meste av den berørte strekningen svært bratt og substratet består i hovedsak av steinblokker og stor stein. Det er ingen større fosser i elva. Nedenfor planlagt kraftstasjon renner elva rolig. Rett ovenfor planlagt kraftstasjon flater terrenget ut og elva er i dette partiet for det meste 3-4 meter bred.
I øvre del av Kreppingdalen er det en større bekkekløft som er avgrenset mellom kotene 180 og 460 m. Elva har et jevnt fall i kløften og det dannes ingen større fosser.
I nedre del av tiltaksområdet var vegetasjonen kulturpreget. På vestsiden av elva var det et stort område med dyrka mark. Fra ca. høydekote 100 m steg terrenget bratt og elva hadde i dette partiet dannet en liten kløft. På nordsiden av kløfta gikk det en gammel stølsvei langs en bratt fjellvegg, mens det på sørsiden var en bratt li med ung blåbærskog.
1.5.
EKSISTERENDE INNGREPI nedre del av tiltaksområdet er vegetasjonen kulturpreget. På vestsiden av elva var det et stort område med dyrka mark, og på østsiden av elva, og nord for dyrka marka, er det tydelig preg av beite. Fra ca. høydekote 100 m stiger terrenget bratt og elva hadde i dette partiet dannet en liten kløft. På nordsiden av kløfta går det en gammel stølsvei langs en bratt fjellvegg.
Det går en kraftlinje vest for tiltaksområdet.
1.6. S
AMMENLIGNING MED NÆRLIGGENDE VASSDRAGVassdraget framstår som vanlig for området. De fleste vassdrag har utspring i høyereliggende fjelområder, og samles i større eller mindre daler før de drenerer til sjøen. De minste
vassdragene drenerer direkte til sjøen.
U
TBYGDE OG PLANLAGTE KRAFTVERK I NÆROMRÅDETDet er noen større utbygde kraftverk og pumpestasjoner i nærområdet, i tillegg til noen
minikraftverk. Planlagte og utbygde kraftverk i nærområdet går fram av Figur 12, Tabell 1 og
Tabell 2.
5
FIGUR 2:OVERSIKTSKART SOM VISER UTBYGDE OG PLANLAGTE ANLEGG.
TABELL 1:UTBYGDE KRAFTVERK I NÆROMRÅDET.
VANNKVNAVN YTELSE IDRIFT KDB_
NR KONSTITTEL KONSDATO
HJORTELAND -6,60 1986 479 Statsreg. Ulla-
Førre 13.09.1974
HJORTELAND -6,60 1986 698 Ulla-Førre -
Planendring 23.03.1984 HJORTELAND -6,60 1986 1010 Suldalslågen -
Nytt man.regl. 22.06.1990 Tveit Kraftverk 0,36 1997 2450 Minikraftverk
Tveitåna 08.09.1995 Rørtveit
Mikrokraftverk 0,07 2003 2553
Rørtveit minikrverk, Suldal
13.12.1999 Østerhus
Mikrokraftverk 0,02 2003 2023 Mikrokraftverk,
Kaldebekk 26.05.1995 Hjorteland
(Fjellbergsåno) 1,75 2009 5333 Hjorteland
småkraftverk 14.12.2007 Hjorteland
(Hjortelandsåno) 0,48 2009 4455 Hjorteland
minikraftverk 12.10.2009
6
TABELL 2:NÆRLIGGENDE KRAFTVERK SOM ER OMSØKT ELLER VURDERT FRO KONSESJONSPLIKT.
NAVN KDB_NR KOMMUNE STADIUM
Segadal kraftverk 5640 Hjelmeland Avslått prosjekt Aas minikraftverk 4147 Suldal Konsesjon fritak Maribu
mikrokraftverk 4565 Suldal Konsesjon fritak Dale 2 mikrokraftverk 3586 Hjelmeland Konsesjon fritak Dale 1 mikrokraftverk 3721 Hjelmeland Konsesjon fritak Haugsland
mikrokraftverk 5149 Suldal Konsesjon fritak
S
MÅKRAFTPAKKEH
JELMELANDKreppingdalen Kraftverk inngår i Småkraftpakke Hjelmeland. Dette er en pakke med 6 kraftverk som skal konsesjonsbehandles samtidig. Kraftverk i pakken er gjengitt under.
TABELL 3:NÆRLIGGENDE KRAFTVERK SOM ER OMSØKT ELLER VURDERT FRO KONSESJONSPLIKT.
TILTAKSHAVER KRAFTVERK GWh MW
Rogaland Kraft SUS Sandvassåna kraftverk 16 5,49 Måland Fallrettslag Sagåna kraftverk 10,5 3,3 Hjelmeland Kraft
SUS Lyngsåna kraftverk 32 10
Hjelmeland Kraft
SUS Storåna kraftverk 35,7 10
Clemens Kraft
Holding AS Kreppingdalen kraftverk 7,5 2,9
Clemens Kraft Holding AS
Øvre Ullestadåna
kraftverk 8,4 2,3
7
2. B
ESKRIVELSE AV TILTAKET2.1. H
OVEDDATAHoveddata for kraftverkene går fram av Tabell 5 og Tabell 6, mens oversikt over elektrisk anlegg går fram av Tabell 4.
TABELL 4:OVERSIKT OVER ELEKTRISK ANLEGG.
Kreppingdalen Kraftverk - Elektrisk anlegg
GENERATOR
Ytelse MVA 3,20
Spenning kV 6,60
TRANSFORMATOR
Ytelse MVA 3,20
Omsetning kV/kV 0,69/22
NETTILKNYTNING
Nominell spenning kV 22
Lengde total m 360
Lengde jordkabel m 360
Lengde luftlinje m 0
TABELL 5:HOVEDDATA VANNFØRING FOR KREPPINGDALEN KRAFTVERK.
Kreppingdalen Kraftverk - Hoveddata
TILSIG
Nedbørfelt km2 3,80
Årlig tilsig til inntaket mill.m3 8,89
Spesifikk avrenning l/s/km2 74,2
Middelvannføring l/s 282
Alminnelig lavvannføring l/s 20
5-persentil sommer (1/5-30/9) l/s 15
5-persentil vinter (1/10-30/4) l/s 20
Vannføring restfelt l/s 66
8
TABELL 6:KRAFTVERKSDATA FOR KREPPINGDALEN KRAFTVERK.
Kreppingdalen Kraftverk - Hoveddata
KRAFTVERK
Inntak moh. 540
Avløp moh. 70
Brutto fallhøyde m 470
Lengde på berørt elvestrekning m 1600
Midlere energiekvivalent kWh/m3 1,07
Slukeevne, maks l/s 705
Slukeevne, maks % 250
Slukeevne, min l/s 35
Utnyttelsesgrad % 76
Minstevannføring, sommer l/s 15
Minstevannføring, vinter l/s 20
Vannvei, lengde m 1550
Tilløpsrør, lengde m 400
Tilløpsrør, diameter mm 600
Tunnel, lengde m 1150
Tunnel, tverrsnitt m2 0,4
Installert effekt, maks kW 2 900
Brukstid timer 2700
PRODUKSJON
Produksjon, vinter (1/10 - 30/4) GWh 4,61
Produksjon, sommer (1/5 - 30/9) GWh 2,66
Produksjon, årlig middel GWh 7,27
ØKONOMI
Utbyggingskostnad pr 1.1.15 mill.kr 41,65
Utbyggingspris kr/kWh 5,73
9 2.2. T
EKNISK PLAN FOR DET SØKTE ALTERNATIVH
YDROLOGI OG TILSIGDette avsnittet sier noe om grunnlaget for dimensjoneringen av kraftverket.
Det har blitt vurdert ulike målestasjoner som sammenligningsfelt. Den avløpsstasjonen som er vurdert å gi best representativ framstilling av vassdraget er 35.16 Djupadalsvatn.
Feltkarakteristikker går fram av Tabell 7. Nedbørfelt og restfelt framgår av Vedlegg 1.
Målestasjon 35.16 Djupadalsvatn ligger i luftlinje omkring 45 km nordvest for nedbørsfeltet til Kreppingdalen (Figur 3). Feltparametrene stemmer godt overens med nedbørfeltet til det planlagte kraftverket. Det er antatt at avrenningsvariasjonene gjennom året vil være
noenlunde sammenfallende for disse feltene. På bakgrunn av de andre nærliggende stasjonenes feltegenskaper og datakvalitet er det antatt at 35.16 Djupadalsvatn er mest representativ for forholdene på Kreppingdalen.
FIGUR 3:OVERSIKTSKART SOM VISER GEOGRAFISK PLASSERING TIL KREPPINGDALEN OG SAMMNELIGNINGSSTASJONEN.
10
TABELL 7:FELTKARAKTERISTIKKER FOR KREPPINGDALEN KRAFTVERK OG SAMMENLIGNINGSSTASJONEN.
NR NAVN PERIODE KM
2L/S/KM
2MIN HØYD E
MAKS HØYD E
EFF.
SJØ (%)
SNAU- FJELL (%)
BRE (%) Kreppingdalen
Kraftverk 3,8 74,2 540 849 1,9 89,9 0
Restfelt 1,4 47
35.16 Djupadalsvatn 1991-2011 45,3 70,48 338 1128 3,54 46,1 0 Data fra målestasjonen er skalert med hensyn på feltareal og spesifikt normalavløp til
nedbørfeltet, og en har kommet fram til en skaleringsfaktor. Ved hjelp av skaleringsfaktoren blir en vannføringsserie som beskriver vannføringen ved inntaket til de ulike kraftverkene estimert. Den simulerte vannføringen har en usikkerhet på ± 20 %. Avrenningens
sesongvariasjon gir 37 % avrenning i sommersesongen (1. mai – 30. september) og 63 % i vintersesongen (1. oktober – 30. april). Den skalerte vannføringsserien blir benyttet når en simulerer kraftverkets driftvannføring.
Den simulerte vannføringsserien har blitt benyttet til å beregne minimum, middel og median vannføring fordelt over året (
Figur 5). År til år variasjonene for middelavløpet varierer mellom +- 50 % av
middelvannføringen, noe en kan se av Figur 4.
11 Den skalerte dataserien er brukt til å plotte varighetskurve, slukeevne og sum lavere i det ett diagram (vedlegg 2). Det er laget ett plott som tar for seg hele året, ett som tar for seg vintersesongen (1. oktober – 30. april) og ett som tar for seg sommersesongen (1. mai – 30.
september).
Det er kort vassdrag hvor hele nedbørsområdet er snaufjell med mye bart fjell, noe som resulterer i rask avrenning.
FIGUR 4:ÅR TIL ÅR VARIASJON I MIDDELAVLØPET FOR KREPPINGDALEN KRAFTVERK.
12
FIGUR 5:KURVEN VISER SESONGVARIASJONEN I VANNFØRINGEN I M3/S BASERT PÅ FLERÅRS DØGNVERDIER. FLERÅRSMIDDEL, FLERÅRSMEDIAN OG FLERÅRSMINIMUM ER PRESENTERT.SESONGVARIASJONENE ER ANTATT Å SAMSVARE NOENLUNDE MED NEDBØRFELTET TIL MÅLESTASJON.
I
NNTAKInntaket planlegges ved høydekote 540 m der elva renner i et gjel med fast fjell på begge sider. Området for inntaket framgår av Figur 6.
Det etableres en 3 meter høy betongdam i elveløpet med overløp på kote 540. Lengden på dammen blir ca 10 m.
Inntakskummen blir på nordsiden av inntaket, og her sprenges det en kulp for tilkoplingen til tunnelen. Bunnen av grøfta blir 3-4 m lavere enn vannspeilet i inntaksmagasinet. Ellers vil det ved inntaket bli anlagt et lukehus, med varegrind etc.
Det blir da etablert et inntaksmagasin med rolig vannspeil som strekker seg ca 20 m oppover
vannstrengen. I dammen monteres en automatisk styrt ventil for slipp av minstevannføring.
13
FIGUR 6:INNTAKET PLANLEGGES I DET LILLE GJELET BAKERST I BILDET.
VANNVEI
Fra inntaket ledes vannet inn i en profilboret tunnel på nordsiden av elva. Tunnelen går fra inntaksmagasinets nord side, og det etableres her dykket varegrind. Påhugget til tunnelen blir på kote 250 og lengden blir ca 850 m med tverrsnittet på 0,6 m.
I et noe slakere parti mellom kotene 250 og 125 m planlegges vannveien som rør i grøft. Det vil benyttes GRP-rør med en diameter Ø600. Lengde blir 400 m. Det vil her være nødvendig med noe sprengning og hogst. Traseen vil revegeteres i etterkant.
Fra kote 125 og ned til kraftstasjon vil vannveien igjen gå i en profilboret tunnel. Påhugget til
tunnelen blir på kote 70 og lengden blir ca 300 m med tverrsnittet på 0,6 m. Trase framgår av
Figur 6.
14
FIGUR 7:KART SOM VISER PLASSERING AV INNTAK, KRAFTSTASJON OG TRASE FOR VANNVEIEN.
K
RAFTSTASJONKraftstasjon plasseres på nordsiden av elva liggende i dagen på kote 70 m.
Totalt arealbehov for kraftstasjon forventes å bli ca 100 m². Ved stasjonen anlegges det i
tillegg parkeringsplass slik at total arealbruk blir ca 150 m
2. Det bygges et bindingsverksbygg
med tradisjonelle materialer tilpasset eksisterende bebyggelse, omgivelser og terreng. Det blir
installert en Peltonturbin med installert effekt 2,9 MW. Detaljer for kraftstasjonen framgår av
Tabell 8.
15
TABELL 8:OVERSIKT OVER KRAFTVERKSDETALJER.
Kreppingdalen Kraftverk - Elektrisk anlegg
GENERATOR
Ytelse MVA 3,20
Spenning kV 6,60
TRANSFORMATOR
Ytelse MVA 3,20
Omsetning kV/kV 0,69/22
NETTILKNYTNING
Nominell spenning kV 22
Lengde total m 360
Lengde jordkabel m 360
Lengde luftlinje m 0
K
JØREMØNSTER OG DRIFT AV KRAFTVERKETKraftverket vil bli et elvekraftverk og dermed kun være drift så lenge det er tilstrekkelig tilsig.
Det er ingen reguleringsmuligheter.
V
EIBYGGING OG TRANSPORTANLEGGEksisterende traktorvei skal benyttes som adkomstvei til kraftstasjonen. Denne veien må forlenges med ca 100 meter bort til kraftstasjonen. Det vil også anlegges en liten
parkeringsplass i forbindelse med kraftstasjonen. Det blir også en vei fra stasjonen og opp til rørgaten, denne veien blir 300 m lang. Veiene får en bredde på 3,5 meter, med ryddebelte på 2 meter.
Det vil ikke bli anlagt vei til inntaket.
M
ASSETAK OG DEPONIDet er ikke ansett å bli behov for eget massetak eller deponi. Overskuddsmasse fra tunnel og rørgate vil bli benyttet i tiltaket og eventuell overskudds masse vil bli tilpasset landskapet ved rørgatetrase og i nedre del ved kraftstasjonen. Det blir brukt masser i forbindelse med rørgate, stasjon og påhugg.
N
ETTILKNYTNINGOmrådekonsesjonær er Suldal Elverk og selskapet har blitt kontaktet angående vilkår for
tilknytting av kraftverket. Kabel mellom kraftstasjon og eksisterende linjenett vil bli bygget
og driftet under Suldal Elverk sin områdekonsesjon.
16 Dagens forbruk av elektrisk energi i Hjelmeland kommune er ca 60 GWh, men der er ikke oppgitt tall for lokal elektrisitetsproduksjonen. I den lokale energiutredningen er det ikke gjort konkrete vurderinger rundt nettilknytting for småkraftverk i Kreppingdalen. Det er på generelt grunnlag konstatert at det er varierende kapasitet i dagens nett til å motta ny produksjon. Dette skyldes at dagens nett er gammelt og etablert for forsyning og ikke produksjon.
2.3. F
ORDELER OG ULEMPER VED TILTAKETF
ORDELERDet vil bli økt produksjon av fornybar energi. Kraftverket vil gi økte inntekter til grunneiere og Clemens Kraft AS, samt økte skatteinntekter til kommunen. Clemens Kraft tilstreber å benytte lokal arbeidskraft, noe som vil gi en lokal sysselsettingsgevinst og lokal
verdiskapning, både i anleggs- og driftsfasen.
U
LEMPERRedusert vannføring i vassdraget kan redusere livsvilkårene for organismer i og nær
vannstrengen. Med foreslåtte avbøtende tiltak er tiltaket ansett å medføre lite negative
konsekvenser.
17 2.4. K
OSTNADSOVERSLAGKostnadsoverslag for Kreppingdalen Kraftverk er oppgitt i Tabell 9.
TABELL 9:KOSTNADSOVERSLAG FOR KREPPINGDALEN KRAFTVERK.
Kreppingdalen Kraftverk - Kostnader
Mill. NOK
Pr 1.1.2015
Reguleringsanlegg 0,00
Bekkeinntak og overføringer 0,00
Inntak 2,16
Vannvei - rør og grøfter 1,96
Vannvei - tunnel 13,79
Kraftstasjon - bygg 2,26
Kraftstasjon - maskin og elektro 10,45
Kraftlinjer/Anleggsbidrag 1,64
Transportanlegg 1,34
Tiltak 0,00
TOTALE BYGG OG MASKINKOSTNADER 33,59
Detaljprosjektering (6 %) 2,02
Byggeledelse (2 %) 0,67
Uforutsett (10 %) 3,36
Renter i byggetiden (6 %) 2,02
ANDRE KOSTNADER 8,06
TOTALE KOSTNADER FOR KRAFTVERKET 41,65
Utbyggingskostnad [kr/kWh] 5,73
2.5. A
REALBRUK OG EIENDOMSFORHOLDE
IENDOMSFORHOLDGrunneier er oppgitt i Tabell 10.
TABELL 10:OVERSIKT OVER GRUNNEIERE
GNR BNR Fornavn Etternavn Postnummer Sted
30 2 Olav R Hauge 4134 JØSENFJORDEN
30 5 Endre Gjil 4134 JØSENFJORDEN
32 1 Odd Gunnar Hauge 4134 JØSENFJORDEN
32 1/2 av 3 Marie Hauge 4134 JØSENFJORDEN
32 1/2 av 3 Ove Hauge 4134 JØSENFJORDEN
18 A
REALBRUKAnslag over arealbruk går fram av Tabell 11. I anleggsfasen består arealbruken i hovedsak av riggområder.
TABELL 11:ANSLAG OVER AREALBRUK I DRIFTS- OG ANLEGGSFASE.
KREPPINGDALEN KRAFTVERK - AREALBRUK
Driftsfase Anleggsfase
Stasjonsområde [m
2] 150 500
Vei [m
2] 1400 2 200
Inntak [m
2] 300 500
Dammer [m
2] 0 0
Overføringer [m
2] 0 0
Massehåndtering [m
3] 1 000 11 000
Vannvei [m
2] 1 000 20 000
Kraftlinjer 200 1000
Totalt [m
2] 4 150 35 200
2.6. F
ORHOLDET TIL OFFENTLIGE PLANER OG NASJONALE FØRINGERF
YLKES-
OGK
OMMUNEPLANER FOR SMÅKRAFTVERKRogaland fylkeskommune ikke sett det hensiktsmessig å utarbeide regionalplan for små vannkraftverk. De har i stedet utarbeidet Strategidokument for små vannkraftverk i Rogaland.
Formålet med strategidokumentet er tredelt:
å gi innsikt og oversikt over dagens situasjon innen utbygging og videre utvikling av småkraftverk i Rogaland
å gi strategier og føringer i form av mål og retningslinjer for videre utbygging av småkraftverk
å styrke det faglige grunnlaget for en helhetlig vurdering av søknader om
konsesjon for små vannkraftverk. Dette vil gi økt forutsigbarhet i forhold til høring og behandling av konsesjonssaker, både for offentlige myndigheter og utbyggere.
Kreppingdalen er plassert i sone Suldal 2.
Sonen omfatter et landareal på 189 km2, hovedsaklig i Suldal kommune, samt litt av Hjelmeland kommune i sørvest. Sonen omfatter i hovedsak19
nedbørfeltet til Ulla- vassdraget. Det er ikke lokalisert vannkraftverk i sonen, men 9,6 GWh er under konsesjonsbehandling, og produksjonspotensialet er 39 GWh for utbygging.I strategidokumentet er det redegjort for temaene
Landskap
o
Verdifulle landskapselementer
oSårbare høyfjellsområder
oFjordlandskap
Biologisk mangfold
Inngrepsfrie naturområder (INON)
Fisk og fiske
Kulturminner og kulturmiljø
Friluftsliv
Reiseliv hvor landskapet eller naturen er en vesentlig del av attraksjonen
I planen blir hvert tema belyst i forhold til nasjonale og regionale mål og prioriteringer, og de viktigste problemstillingene som må vurderes.
Området hvor Kreppingdalen Kraftverk planlegges berører ikke de områdene som er omtalt og belyst i strategidokumentet.
K
OMMUNEPLANERNedre del av tiltaksområdet er i kommuneplanen definert som LNF-område. Ellers er det ikke utarbeidet reguleringsplan for tiltaksområdet.
S
AMLET PLAN FOR VASSDRAG(SP)
Prosjektet er ikke behandlet i samlet plan.
V
ERNEPLAN FOR VASSDRAGTiltaket er ikke berørt av Verneplan for vassdrag.
N
ASJONALE LAKSEVASSDRAGTiltaket berører ikke Nasjonale laksevassdrag.
A
NDRE PLANER ELLER BESKYTTEDE OMRÅDERDet er ikke kjent at tiltaket berører områder som er vernet etter naturvernloven eller
naturmangfoldloven. Tiltaket berører ikke områder som er fredet etter kulturminneloven eller
statlig sikrede friluftsområder.
20 EU
S VANNDIREKTIVRogaland vannregion er delt i 5 vannområder. Kreppingdalen hører inn under vannområde Ryfylke. For regionen som en er inne i nå får fra 2010-2015. Det er forventet at
forvaltningsplan for vannregionen er klar i løpet av høsten 2015.
21
3. V
IRKNING FOR MILJØ,
NATURRESSURSER OG SAMFUNN3.1. H
YDROLOGI1D
AGENS SITUASJONNedbørfeltet har kun et tynt løsmassedekke, samtidig som det er mye bart fjell. Vassdraget er også kort, og det har derfor liten demping, med unntak av demping som skyldes snø. Stor avrenning er derfor i hovedsak sammenfallende med nedbørsperioder.
R
ESTVANNFØRINGVed inntaket i Kreppingdalen er midlere vannføring 0,282 m³/s. Restfeltet mellom inntak og utløp er på ca 1,4 km² og vil bidra med 66 l/s. I tillegg kommer flom-, og lavvans- og
minstevannstap som er beregnet til 1,33 mill. m³. Total restvannføring ved utløpet til kraftstasjonen er beregnet til 2,2 mill. m³. Dette er ca 25 % av dagens vannføring.
Antall døgn med vannføring større enn maksimal slukeevne og mindre enn minste slukeevne og minstevannføring er vist i Tabell 12. Plott som viser vannføring i vassdraget før og etter utbygging for et tørt år, normalt år samt vått år er vedlagt (Vedlegg 2).
I et middels år vil det ikke være drift i kraftverket i 95 døgn. Når kraftverket er i drift vil restvannføringen tilsvare minstevannføring i 231 døgn, mens flomløp bidrar til
restvannføringen i 39 døgn.
TABELL 12:TABELLEN VISER ANTALL DAGER MED FLOMLØP, ANTALL DAGER KRAFTVERKET IKKE ER I DRIFT OG ANTALL DAGER HVOR RESTVANNFØRINGEN TILSVARER MINSTEVANNFØRINGEN.
KREPPINGDALEN KRAFTVERK TØRT ÅR
2010
MIDDELS ÅR 2006
VÅTT ÅR 2007
KRAFTVERK I DRIFT Antall dager med restvannføring større
enn maksimal slukeevne + minstevannføring
Flomløp og minstevannføring
14 39 67 ja
Antall dager med restvannføring mindre enn minste slukeevne +
minstevannføring Naturlig vannføring
123 95 23 nei
Antall dager med kun minstevannføring når kraftverket er i drift
Minstevannføring
228 231 275 ja
1 Hvis ikke annet er nevnt er alle tall middelverdier.
22 F
RAMTIDIG SITUASJONKraftverket vil gi en redusert vannføring mellom inntak og stasjon. Tilsig fra restfeltet vil sammen med minstevannføring være med på å redusere effekten av redusert vannføring. I perioder med både mye nedbør og snøsmelting vil det være et betydelig flomløp og dermed stor restvannføring. Dette forekommer særlig på våren og forsommeren. Det er ikke uvanlig med flommer som har vannføring på omkring 10 ganger middelvannføringen. De mest ekstreme flommene kan ha en vannføring på opp mot 15 ganger middelvannføringen.
3.2. V
ANNTEMPERATUR,
ISFORHOLD OG LOKALKLIMAD
AGENS SITUASJONLokalklima er ikke særlig påvirket av elva. Det er ingen isgang i elven om vinteren og den fryser ikke igjen.
F
RAMTIDIG SITUASJON-
ANLEGGSFASEGravearbeider og lignende vil kunne føre til transport av finpartikler og tilslamming av vassdraget. I nedbørsperioder vil det skje en utspyling slik at konsekvensen blir begrenset og kortvarig. Ved endt anleggsperiode vil det bli foretatt en kontrollert utspyling.
Det er ikke antatt å bli noe vesentlig endret vanntemperatur i anleggsperioden.
F
RAMTIDIG SITUASJON-
DRIFTSFASETiltaket antas ikke å påvirke lokalklima i vesentlig grad.
Det er ikke forventet særlige endringer i vanntemperatur eller isforhold i elva. Det er heller ikke forventet isgang eller økt risiko for frostrøyk som følge av tiltaket.
Tiltaket vil medføre ubetydelig konsekvens for vanntemperatur, isforho1d og lokalklima.
23 3.3. R
AS,
FLOM OG EROSJONR
ASDet er ingen registrerte skredhendelser innenfor tiltaksområdet, og ingen områder er registrert som skredutsatt.
F
LOMDet er ikke registrert noen flomskred i området. Maksimale flommer er vist i Figur 8.
Flommer kan forekomme hele året. Planlagt inntaksmagasin vil ha liten flomdempende effekt på grunn av et begrenset volum sammenlignet med flomvannføringen. Flomvannføringen vil bli redusert tilsvarende kraftverkets maksimale slukeevne.
FIGUR 8:MAKSIMALE FLOMMER.
E
ROSJONDet er ikke forventet større endringer i erosjonsforhold. Det er ikke kjente erosjonsskader i
området, og det er heller ikke forventet erosjonsskader langs elvestrekningen eller ved
kraftstasjonenes utløp. Det er ikke forventet tilslamming av vassdraget, men det kan ikke
utelukkes at utspyling av sedimenter fra inntaksdammen periodevis kan føre til pålagring av
24 masser på den utbygde elvestrekningen som følge av redusert vannføring. Trolig vil relativt hyppige flommer transportere sedimentene tilnærmet normalt etter idriftsettelsen av
kraftverket. Flomsituasjonen vil bli dempet tilsvarende kraftverkets slukeevne. De største flommene blir imidlertid lite påvirket av utbyggingen, og vil forløpe omtrent som før. Dette vil medføre at erosjonen i vassdraget forventes å bli omtrent som i dag.
Det er vurdert å være intet omfang for ras, flom og erosjon, noe som gir ubetydelig
konsekvens.3.4. G
RUNNVANNDet er ingen kjente grunnvannsforekomster i området, og det er heller ikke vurdert å være potensial for slike forekomster i kraftverkets influensområde.
3.5. R
ØDLISTEARTERDet er enkelte ask (NT) langs elva i de bratte partiene i nedre del av elva. I tillegg er det registrert en art som er skjermet for innsyn, denne er nært truer (EN). Rødlistearter er vist i Tabell 13.
TABELL 13:OVERSIKT OVER RØDLISTEDE ARTER.
