Søknad om frakobling og flytting av 66/ 22 kV transformator fra Finså kraftverk til Øye transformatorstasjon samt forlenget frist for spenningssetting av 132 kV kabelen Finså – Ertsmyra
Søknad om:
• Demonter ing/flytting av 66/22 kV tr ansfor mator ved Finså kr aftver k (201507222-4)
• For lenget fr ist for fer digstilling av 132 kV kabel Finså – Er tsmyr a (201709788-119)
Oktober 2021

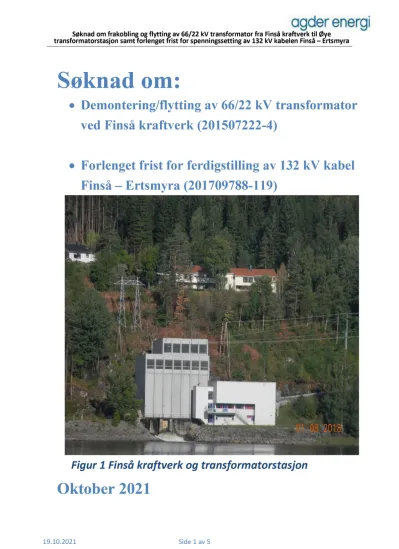

Figur 1 Finså kraftverk og transformatorstasjon
For or d
Agder Energi Nett AS AEN) fikk 14.09.2015 anleggskonsesjon for å bygge Ertsmyra transformatorstasjon med omsetning 132/22 kV. Denne transformatorstasjonen er nå satt på drift og Tonstad området, som tidligere ble forsynt fra 66/22 kV transformatoren ved Finså kraftverk, forsynes nå fra 132/22 kV transformatoren ved Ertsmyra transformator-stasjon.
Videre er også produksjon fra småkraftverkene Osen og Kuli, som var tilkoblet 66/22 kV transformatoren ved Finså kraftverk, nå tilknyttet den nye transformatorstasjonen på Ertsmyra.
Planen videre er nå at Finså kraftverk skal knyttes opp mot Ertsmyra via den ca 4,6 km lang 132 kV kabel fra Finså til Ertsmyra, der AEN allerede godt i gang med å støpe OPI kanaler og legge av rør som forberedelse til legging av kabelen. Agder Energi Vannkraft AS (AEVK) har allerede forberedt omleggingen til 132 kV ved å installere en omkoblbar 66 - 132 kV
transformator ved kraftverket.
For å koble kraftverket til 132 kV kabelen må AEVK installere en ny GIS bryter som skal stå i rommet der 66/22 kV transformatoren står i dag. Siden både forbruk og produksjon,
nå er flyttet over til Ertsmyra transformatorstasjon er det ikke lengere behov for 66/22 kV transformatorstasjonen ved Finså kraftverk. Transformatoren kan derfor kobles ifra 66 kV nettet, demonteres og flyttes ut av transformatorstasjonen/kraftverket slik at AEVK kan installere den ny 132 kV GIS bryteren. Først når denne bryteren er på plass kan Finså kraftverket tilknyttes 132 kV kabelen til Ertsmyra.
AEVK søkte 12.10.2021 om å bygge om kraftverket og ifølge denne planen vil kraftverket først kunne tilkobles 132 kV kabelen i slutten av november 2022. Fristen for ferdigstillinga av 132 kV kabelen til Ertsmyra er ifølge anleggskonsesjonen satt til 07.03.2022.
Søknaden behandles av Norges Vassdrags- og Energidirektorat (NVE) i henhold til gjeldende lovverk.
Søker s kontakt adr esse: Agder Energi Nett AS, Serviceboks 794, 4809 Arendal.
Besøksadr esse: Stoaveien 14, 4848 Arendal
Kontaktperson AEN: Magne Vestøl, Telefon 38 60 71 04 eller e-post [email protected] Agder Energi Nett AS
Magne Vestøl
Senior prosjektingeniør NU, RN
Søknad om demontering/ flytting av 66/ 22 kV transformator fra Finså kraftverk til Øye transformatorstasjon samt forlenget frist for spenningssetting av 132 kV kabelen Finså – Ertsmyra
1 . In n h old sfor t egn e lse
1. Innholdsfortegnelse... 3
2. Sammendrag ... 3
3. Søknad om sanering av Finså TS og forlenget frist for ferdigstillelse av 132 kV kabelen... 4
4. Sanering av 66 kV ledningen Finså – Sira... 5
5. Vedlegg ... 5
2 . Sa m m en dr ag
Agder Energi Nett AS (AEN) eier og drifter de fleste regionalnettanleggene på Agder. AEN (Organisasjonsnummer: 982 974 011) søker med dette, i medhold av lov av 29.6.1990 nr. 50 (energiloven) § 3-1, om å demontere/flytte transformatoren, demontere bryterfeltene og alt nødvendig høyspenningsutstyr som er knyttet til Finså transformatorstasjon i Sirdal kommune i Agder fylke. Videre søkes det om å flytte transformatoren som er fra 2005 til Øye
transformatorstasjon for midlertidig lagring som reservetransformator eller videre salg.
Figur 2 Øye transformatorstasjon med ledig selle for lagring av 66/ 22 kV transformatoren
Transformatoren er en del av Finså transformatorstasjon punkt 6 i samlekonsesjonen NVE 201507222-4. Når transformatoren er flyttet og brytere samt nødvendig høyspenningsanlegg demontert kan hele punkt 6 i anleggskonsesjonen nevnt over slettes.
AEVK sendte 12.10.2021 en søknad til NVE om å oppgradere kraftverket til 132 kV og ifølge denne søknaden planlegges dette arbeidet først ferdigstilt i løpet av november 2022.
Transformatoren knyttet til kraftverket er allerede omkoblbar fra 66 til 132 kV, men for å knytte kraftverket til 132 kV nettet må det installeres en ny 145 kV GIS bryter samt at kraftverket ellers også må oppgraderes fore dette spenningsnivået. Bryteren skal monteres i rommet der 66/22 kV står i dag og det er derfor viktig at transformatoren blir demontert og
Figur 3 Finså transformatorstasjon og plassering av nye 132 kV GIS brytere
AEN fikk 07.03.2019 anleggskonsesjon (NVE 201709788-119) for å legge en ny 132 kV kabel fra Finså kraftverk til Ertsmyra transformatorstasjon (NVE 201501606-30) slik at Finså kraftverk (NVE 201842859-4) kan mate produksjonen sin inn mot Ertsmyra
transformatorstasjon. Arbeidet med kabelen er godt i gang og ifølge anleggskonsesjonen skulle den ha vært ferdigstilt senest 07.03.2022.
Siden kraftverket ikke vil være oppgradert til 132 kV før i november 2022 søker AEN om utsatt frist for ferdigstilling av kabelen til 31.12. 2022.
3 . Søk n a d om sa n er in g a v Fin så TS og for le n get fr ist for fe r d igst illels e a v 1 3 2 k V ka b ele n
Agder Energi Nett (AEN, Organisasjonsnummer: 982 974 011) søker med dette, i medhold av lov 29.6.1990 nr. 50 (energiloven) § 3-1, om å demontere/flytte transformatoren, demontere bryterfeltene og alt nødvendig høyspenningsutstyr og sannere Finså transformatorstasjon i Sirdal kommune i Agder fylke.
Transformatoren fra 2005 er i god forfatning og AEN søker derfor om å flytte den til Øye transformatorstasjon, for midlertidig lagring som reservetransformator eller for salg. Når transformatoren med brytere og nødvendig høyspenningsutstyr er fjernet kan punkt 6 i samlekonsesjonen 201507222-4 slettes.
Søknad om demontering/ flytting av 66/ 22 kV transformator fra Finså kraftverk til Øye transformatorstasjon samt forlenget frist for spenningssetting av 132 kV kabelen Finså – Ertsmyra
AEVK sendte 12.10.2021 en søknad til NVE om å oppgradere kraftverket til 132 kV og ifølge denne søknaden planlegges dette arbeidet først ferdigstilt i løpet av november 2022.
Fristen for ferdigstilling den nye 132 kV kabelen fra Finså kraftverk til Ertsmyra er i følge anleggskonsesjonen satt til 07.03. 2022.
Siden Finså kraftverket ikke vil være oppgradert til 132 kV før i november 2022 søker AEN om utsatt frist til 31.12. 2022 for ferdigstilling av kabelen.
4 . Sa n er in g a v 6 6 k V led n in ge n Fin s å – Sir a
Når Finså kraftverk er oppgradert til 132 kV, og tilknyttet Ertsmyra transformatorstasjon, kan 66 kV ledningen Finså - Sira (NVE 201507222-4 pkt. 74) saneres på strekningen fra Finså kraftverk til avgreiningen for Oftedal kraftverk. Når Oftedal er bygd om og tilknyttet 22 kV nettet i området kan 66 kV ledningen rives videre ned til Konstali. Totalt kan det da rives ca 24 km ledning.
Før Oftedal kraftverk kan tilkobles 22 kV nettet må 22 kV ledningen som går parallelt med Finså – Sira ledningen fornyes og oppgraderes. Når det gjelder 66 kV ledningen på seksjonen Sira - Konstali er dette i dag en del av en reserveforsyning til Dalane Energi. Videre bruk av denne reserveforsyningen er så langt ikke avklart med Dalane Energi.
Planene for ombygging av 22 kV nettet er så langt ikke klare og AEN er i dialog med Dalane Energi når det gjelder reserveforsyningen fra Konstali. Siden hverken planene for fornying av 22 kV nettet ,eller reserveforsyningen til Dalane er klare, vil AEN inntil videre avvente å søke om å rive Finså – Sira ledningen.
5 . Ve d legg
1) Oversiktskart 132 kV kabel Finså - Ertsmyra 2) Oversiktskart 66 kV ledning Finså – Sira
