Utslipp til luft fra Arolia varmesentral

(1)

Statsforvalteren i More og Romsdal Vardato:22.1 0.2021 Var ref:

Kontaktperson:

Deres date:

Deres ref:2021/2216

Kontaktperson:Guro Gjenstad

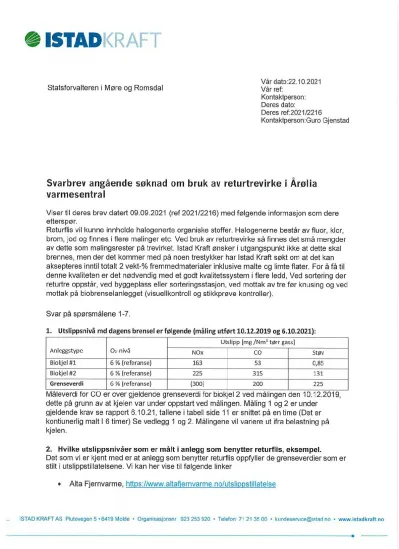

Svarbrev angaende soknad om bruk av returtrevirke i Arolia varmesentral

Viser til deres brev datert 09.09.2021 (ref2021/2216) med folgende informasjon som dere etterspor.

Returflis vil kunne innholde halogenerte organiske stoffer. Halogenerne bestar av fluor, klor, brom, jod og finnes i flere malinger etc. Ved bruk av returtrevirke sa finnes det sma mengder av dette som malingsrester pa trevirket. Istad Kraft onsker i utgangspunkt ikke at dette skal brennes, men der det kommer med pa noen trestykker har Istad Kraftsokt om at det kan aksepteres inntil totalt 2 vekt-% fremmedmaterialer inklusive malte og limte flater. For a fa til denne kvaliteten er det nodvendig med et godt kvalitetssystem iflere ledd, Ved sortering der returtre oppstar, ved byggeplass eller sorteringsstasjon, ved mottak av tre forknusing og ved mottak pa biobrenselanlegget (visuellkontroll og stikkprove kontroller).

Svar pa sporsmalene 1-7.

1. Utslippsniva md dagens brensel erfolgende (maling utf0rt10.12.2019 og 6.10.2021):

Anleggstype O2-niva

Utslipp [mg /Nm3 tprr gass]

NOx CO St0V

Biokjel #1 6 % (referanse) 163 53 0,85

Biokjel #2 6 % (referanse) 225 315 131

Grenseverdi 6 % (referanse) (300) 200 225

Maleverdi for CO er over gjeldende grenseverdi forbiokjel 2 ved malingen den 10.12.2019, dette pa grunn av at kjelen var under oppstart ved malingen. Maling 1 og 2 er under

gjeldende krav se rapport 6.10.21, tallene i tabell side 11 er snittet pa en time (Det er kontiunerlig malt I 6 timer) Se vedlegg 1 og 2. Malingene vil variere ut ifra belastning pa kjelen.

2. Hvilke utslippsnivaer som er malt i anlegg som benytter returflis, eksempel.

Det som vier kjent med er at anlegg som benytter returflis oppfyIler de grenseverdier som er stilt i utslippstillatelsene. Vi kan her vise til folgende linker

• Alta Fjernvarme, https://www.altafiernvarme.no/utslippstillatelse

ISTAD KRAFT AS Plutovegen 5 • 6419 Molde • Organisasjonsnr 923 253 920 • Teleforr 71 21 35 00 • kundeservice@istad no • www.istadkraft.no

(2)

• Bodo Energi Varme, https://www.statsforvalteren.no/siteassets/fm-

nordland/dokument-fmno/milio-oq-klima-dokumenter/forurensninq/201 3-4860-10- tillatelse-bodo-enerqi-varme-as.pdf

• Notodden Thermokraft, tillatelse.pdf

https://www.statsforvalteren.no/siteassets/utqatt/fm-

telemark/dokument-fmte/milio-og-klima/forurensninq/2017/tillatelser/thermokraft-as —

• Eidsiva Bioenergi har ogsa 3 anlegg.

3. Om dere ser behov for bedre rensesystem enn i dag

Ja,for biokjel #2 sa ma stovrensing kompletteres med et filter. Forventet niva pa utslippet blir da pa niva som for biokjel #1, dvs under sokt grenseverdi.

Returtre inneholder mer nitrogen sa for a klare grenseverdi for NOx sa ma man eventuelt komplettere med SNCR reusing dvs innsproyting av ammoniakk/urea i forbrenningen og der NOx overgar til N2.

4. En oppdatert spredningsberegning.

Vedlagt folger ny spredningsanalyse utfort av Norsk Energi. Se vedlegg 3 5. Hvorvidt bunnaske og flyveaske forventes a vaere farlig avfall.

Asken kommer i hovedsak deponeres pa godkjent depone. Dette gjores pa de anlegg som vi har besokt. Asken pa disse anleggene behandles ikke som spesialavfall.

6. Om annet impregnert virke enn CCA og kreosot villinnga i brenselet Trykkimpregnert og kreosot impregnert trevirke skal IKKEinnga i returtrevirke.

7. Miljorisikoanalyse for anlegget.

Miljorisikoanalyse er vedlagt. Se vedlegg 4

Mvh

Frank Gussias

Teknisk leder vannkraft og fjernvarme

ISTAD KRAFT AS Plutovegen 5 • 6419 Molde • Organisasjonsnr • 923 253 920 • Telefon 71 21 35 00 • kundeservice@istad no • www.istadkraft.no

(3)

ecc □xy ^m ^A ^lerapport

Post- og besoksadiesse

Sotgenftiveten 9, 7037 Trondheim Telefon 400 03 656

Telefaks 931 75 825

Tittel

Utslipp til luft fra Arolia varmesentral

E-post post@ecoxy no Inteinett ecoxy no

Otg -nummei 985 351 724 MV A

Oppdiagsgiver(e)

Istad Kraft AS Plutovegen 5 6419Molde

NORSK AKKREDITERING

TEST 225

Oppdragsgivets ref

Navn: Geir Blakstad Tlf.: 926 05 709

E-post' geir.blakstad@istad no

Saksbehandler

0yvin Melhus Ledei Avgassmalmg

E-post, oyvin melhus@ecoxy no

Venfisert av

Dag Remi Reitan

MalcingcniBt/ KS-HMS-ledei E-post: dag lenn reitan@ecoxy no

Godkjent av

Dag Remi Reitan

Maleingemai/ KS-HMS-ledei E-post dag.iemi [email protected]

Prosjektnummer

P0380

Dokumentnummer

1140-R-01

Malcdato

18 11.2020

Rapportdato

07.12.2020

Antall srder (rnkl vedlegg)

10 Sammendrag:

I henhold til krav fra Miljodirektoratet (representer t ved Fylkesmannen i More og Romsdals miljoavdeling) om arlige kontrollmalinger har Ecoxy AS gjennomfort utslippsmaling av NOx og CO fra gasskjelen pa Arolia varmesentral etter gjeldende standarder for disse utslippene.

Beregnede utslippsverdier (middelverdi av gjennomsnittsverdien pa 10 stk. ‘A-times malinger ved den for arstiden normale belastning) er vist itabellen under.

Anleggstype 02-niva Utslipp [mg /Nm3t0rrgass]

NOx CO

Gasskjel 6 MW

4,33 % (malt) 59,0 < 12,5

3 % (referanse) 63,8 < 15,8

Grenseverdi 3 % (referanse) 170 80

Alle maleverdier (se Tabell 3 og 4) ligger under gjeldende grenseverdier for eksisterende anlegg.

Utvidet relativ maleusikkerhet (95 % konfidensintervall) for massekonsentrasjon er 19,2 % for NOx og for CO er den >170 %

Ecoxy AS ei akkiediteit i henhold til NS-EN ISO/IEC 17025 med referansestandardei ISO 8178-2 2008, ISO 11042-1 1996, NS-EN 12619 2013, ISO 12039 2001, NS-EN 13284-1 2002, NS-EN 14789 2017, NS-EN 14792 2017 and NS-EN 15058 2017

Dcnne rapporten skal gjengis i sin hclhet, og utdiag av rapporten kan kun gjengis etter sknfthg tillatelsc fra Ecoxy AS Maleiesultatene gjengitt i denne tapporten gjeldei kun tor de provete objektene ved oppgrtte betrngelset

DoklD KS-208, Godkjent 22 05 2019

(4)

ecoxy

INNHOLD SFORTEGNELSE

1 INTRODUKSJON ... 3

2 Testoppsett og gjennomforing av mAling ... 3

3 Result ater ... 5

4 R^eferanser ... 7

Vedlegg 1: Utstyrsliste ... 8

Vedlegg 2: MAleomr Ader og Instrumentdrift ... 8

Vedlegg 3: Result ater - Gassm Aling ... 9

Dok.-nr: 1140-R.-0 1

2 av 10

DokID: K.S-208, Godkjent: 22.05.2019

(5)

1 INTRODUKSJON

ecoxy

Som folge av krav fra Mdir (representert ved Fylkesmannen iMore og Romsdals miljoavdeling) om arlige akkreditertc utslippsmalinger har Ecoxy AS gjennomfort mating av utslipp av NOx og CO for gasskjelen pa Arolia varmesentral den 18. november 2020. Malingene er utfort etter gjeldende standarder for disse utslippene [1-4]1. Malingene er gjennomfort ved den for arstiden aktuelle kjelbelastning. Kjelen har en nominell effekt pa 6 MW.

2 lESTOPPSETT OG GJENNOMF0RING AVMALING Avgassmalesystemet ble koblet som vist iFigur 1.

Figur 1: Skisse av oppsett av mdleutstyr for gassanalyse

Arolia varmesentral har ialt 3 kjeler (hver med 1 forbrenningskammer) -2 biokjeler pa hhv 1,5 og 4 MW som lyres med fast biomasse samt 1 gasskjel pa 6 MW som lyres med LNG. Kun gasskjelen ble malt den 18. november 2020.

Malingene ble gjennomfort i henhold til utarbeidet og revidert maleplan [5] og utslippet av gassformige komponenter ble logget og lagret pa PC med en loggefrekvens pa 0,5 Hz. Malingene pagikk itil sammen 5 timer pa gasskjelen. Verdiene som benyttes iutregningen av utslipp av NOx og CO er gjennomsnittet i denne 5 timers loggeperioden basert pa i alt 10 stk. 30-minutters gj ennomsnittsverdier.

Vedlegg 3 inneholder flere detaljer fra registreringene som er gjort i tilknytning tilog underveis i malingene.

Gassanalyse ble utfort med Horiba PG250 multigassanalysator. Den kalibreres for og etter maling.

Kalibreringsgassene som ble brukt ved malingene er vist iTabell 2.

1 Tall i rammeparentes angir referanse listet opp i kapittel 4.

3 av 10

Dok.-nr: 1140-R-01 DokID: KS-208, Godkjent: 22.05.2019

(6)

ecoxy

Tabell 1: Kalibreringsgasser Gass Ecoxy flaske ID Konsentrasjon

NO 298 195,9 ppm

CO 281 158,9 ppm

CO2

O2 206 15,35 %

7,95 %

N2 276 99,999 %

De malepunktene som ble brukt var forberedt av Istad Kraft og omfatter 4 muffer for maling med 1) stovsonde, 2) gassonde, 3) termoelement for rokgasstemperatur og 4) S-pitotror for gasshastighet.

Kun sonde 2) gassonden var i bruk den 18. 11.2020. Gassonden har ytre diameter pa 10mmiSS316 og har ett hull i rorveggen nser enden av sonden. Sonden ble montert vinkelrett pa eksoskanal med hullet i sonden pekende mot stromningsretningen.

Malingene ble gjennomfort i henhold til gjeldende internasjonale standarder [1 - 4],

Figur 2. Plassering av muffe for maling av NOxog CO, gasshastighet og temperatur i rokgasskanalene pa gasskjelen pa Arolia varmesentral.

Dok.-nr: 1140-R-01

4 av 10

DokID: KS-208, Godkjcnt: 22.05.2019

(7)

3

R

esultater

ecoxy

Malingene ble gjennomf0rt pa gasskjelen fra kl. 11:00 tilId. 16:00 den 18.11.2020. Gjennomsnittlige utslippsverdier for de 4 halvtimesmalingene som bleregistrert er vist iTabell 3.

I forhold til var konsentrasjonene av NOx og CO tilsvarende som i 2019. CO-konsentrasjonen er svaert lav og i storrelsesorden pa samme niva som malenoyaktigheten pa maleinstrumentet.

Tabell 4 viser gjennomsnittlige massekonsentrasjoner ved malt 02-niva og korrigert til 3 % Oa-niva (som er gjeldende referanse-niva for fyringmed gassformig brensel).

Tabell 3:Malte utslippsverdier (gjennomsnitt i tarr rakgass) fra gasskjel, Aralia varmesentral.

Enliet Driftsforhold _[ppm]^NOx ^CO

[ppm]

Malt CO2 [%]

Malt O2 [%]

Gasskjel

Maling # 1 (oppstart) 30,8 2,94 9,72 4,H

Maling # 2 28,3 3,31 9,55 4,46

Maling # 3 31,6 2,84 9,83 3,95

Maling # 4 28,4 3,26 9,65 4,29

Maling # 5 28,9 2,84 9,71 4,19

Maling # 6 28,2 3,23 9,56 4,41

Maling # 7 28,3 3,59 9,61 4,35

Maling # 8 28,3 3,44 9,61 4,33

Maling # 9 28,9 2,92 9,68 4,17

Maling #10 26,3 2,07 9,10 5,06

Middelverdi 28,8 <10 9,60 4,33

Tabell 4: Midlere utslippsverdier (massekonsentrasjon -mg/Nm 3).

Anleggstype Oa-niva

Utslipp [mg /Nm3 torr gass]

Gj ennomsnittsverdi

NOx CO

Gasskjel

4,33 % (malt) 59,0 < 12,5

3 % (referanse) 63,8 < 15,8

Utvidet relativ maleusikkerhet (95 % konfidensintervall) for NOx-konsentrasjon (ved 3% O2- konsentrasjon i mg/m3)er 21,4 % og for CO- konsentrasjon er den > 172 %.

Dok.-nr: 1140-R-01

5 av 10

DokID: KS-208, Godkjent: 22.05.2019

(8)

eco

Tabell 4: Midlere utslippsverdier (massekonsentrasjon — mg/Nm3)

Anleggstype 02-niva

Utslipp [mg /Nm3 torr gass]

Maksimumsverdi

NOx CO

Gasskjel

2,62 % (malt) 90,9 3,2

3,60 % (malt) 64,6 31,5

3 % (referanse) 89,0 32,6

Alle maleverdier ligger under gjeldende grenseverdier for eksisterende anlegg - se Figur 3 under.

Mer detaljerte maleresultater ervist i Appendix 3.

Data File Analysis Result ₁₁

11:00:00 12.00.00 1300:00 14-00-00 1500:51

eco

09:56:22

Figur 3. Plott av masseutslippskonsentrasjonerfor NOx og CO i maleperioden. CO2 og 02 er vist som malte volumkonsentrasjoner.

Dok.-nr: 1140-R-01

6 av 10

(9)

4

R

eferanser

ecoxy

[1] NS-EN14792 ’’Utslipp fra stasjonasre kilder. Bestemmelse av massekonsentrasjon av nitrogenoksid (NOx). Referansemetode: Kjemiluminescence (CLD)”.

[2] NS-EN 15058 ’’Utslipp frastasjonasre kilder. Referansemetode for bestemmelse av karbonmonoksid (CO) i utslipp med ikke-dispersiv infrarod adsorpsjonmetode (NDIR)”. [3] NS- EN14789 ’’Utslipp frastasjonsere kilder. Bestemmelse avmassekonsentrasjon av oksygen

(O2). Referansemetode: Paramagnetisme (PMA)”.

[4] ISO 12039 ’’Stationary source emissions - Determination ofcarbon monoxide, carbon dioxide and oxygen - Performance characteristics and calibration of automated measuring systems ”.

Kun CO2 males i henhold til denne standarden - CO og O2 males etter de forannevnte standardene.

[5] ”1069 Arolia varmesentral 2019 -Plan for avNOx, CO og stov”. Maleplan utarbeidet forIstad Kraft AS den 15.10.2019 -lagret i SharePoint pa MP1069.
