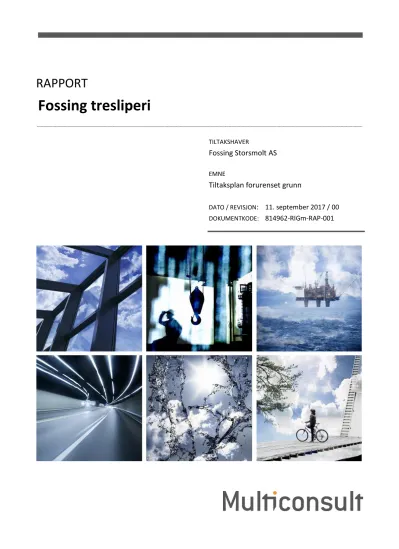

Fossing Storsmolt AS

(1)

RAPPORT

Fossing tresliperi

TILTAKSHAVER

Fossing Storsmolt AS

EMNE

Tiltaksplan forurenset grunn

DATO / REVISJON : 11. september 2017 / 00

DOKUMENTKODE: 814962-RIGm-RAP-001

(2)

Denne rapporten er utarbeidet av Multiconsult i egen regi eller på oppdrag fra kunde. Kundens rettigheter til rapporten er regulert i oppdragsavtalen.

Tredjepart har ikke rett til å anvende rapporten eller deler av denne uten Multiconsults skriftlige samtykke.

Multiconsult har intet ansvar dersom rapporten eller deler av denne brukes

til andre formål, på annen måte eller av andre enn det Multiconsult skriftlig

har avtalt eller samtykket til. Deler av rapportens innhold er i tillegg

beskyttet av opphavsrett. Kopiering, distribusjon, endring, bearbeidelse

eller annen bruk av rapporten kan ikke skje uten avtale med Multiconsult

eller eventuell annen opphavsrettshaver.

(3)

RAPPORT

OPPDRAG Miljøundersøkelse ved Fossing tresliperi DOKUMENTKODE 814962-RIGm-RAP-001

EMNE Grunnforurensningsrapport og tiltaksplan TILGJENGELIGHET Åpen

TILTAKSHAVER Fossing Storsmolt AS OPPDRAGSLEDER Stine Sæther

KONTAKTPERSON Einar Tafjord UTARBEIDET AV Gjertrud Rødby og

Stine Sæther

GNR./BNR./SNR. 19/1 ANSVARLIG ENHET 2013 Miljø og utredning, BVT

SAMMENDRAG

I forbindelse med oppføringen av et nytt smoltanlegg ved gamle Fossing Bruk i Kragerø kommune, er Multiconsult AS Norge engasjert av Fossing Storsmolt AS for å yte miljøgeologisk bistand/utarbeide en tiltaksplan for planlagte arbeider. Det er utført miljøteknisk grunnundersøkelse av tilgjengelig tiltaksområdet av Multiconsult. Det er planlagt oppfylling av tiltaksområdet, samt noe utfylling til sjø. Det skal bores stålkjernepeler til fjell, etableres kummer og føres opp et driftsbygg for produksjon av stormolt. Det vil også bli gjennomført sprengningsarbeider og etablering av ny infrastruktur. Per dags dato er området regulert til fritidsbebyggelse, friluftsområde og småbåthavn. Det er en forutsetning for gjennomføring av tiltaket som helhet at området blir omregulert til næring og industri. Det er ikke planlagt gravearbeider i forurenset masse i tiltaksområdet. Dersom dette behovet allikevel skulle melde seg ved gjennomføring må alle masser som overskrider verdier for tilstandsklasse 3 iht. Miljødirektoratets veileder kjøres bort og leveres til godkjent deponi. Det vil bli søkt om tillatelse fra Fylkesmannen i Telemark til utfylling i Fossingfjorden.

Det pågår også en prosess for å få omregulert tiltaksområdet som helhet.

Følgende punkter påpekes:

 Tiltaksplanen skal sendes Plan- og bygningsetaten i Kragerø kommune

 Entreprenør har ansvar for oppfølgingen av tiltaksplanen

 En miljøgeolog og entreprenøren skal gjennomgå tiltaksplanen på et oppstartsmøte før gravearbeidene starter.

 En miljøgeolog skal følge opp gravearbeidene etter behov og kontrollere at det som er stilt som forutsetninger og krav i tiltaksplan følges opp under gjennomføring.

 Etter avsluttet arbeid skal det utarbeides en sluttrapport som oversendes Kragerø kommune.

(4)

Tiltaksplan forurenset grunn INNHOLDSFORTEGNELSE

INNHOLDSFORTEGNELSE

1 Innledning ... 5

2 Områdebeskrivelse, historikk og grunnforhold ... 5

2.1 Områdebeskrivelse ... 5

2.2 Historikk ... 7

2.3 Grunnforhold og hydrologi ... 8

2.4 Relevante spredningsveier, mulige resipienter og sårbare naturtyper/-arter ... 9

3 Planlagte terrenginngrep ... 9

4 Miljøteknisk grunnundersøkelse ... 10

4.1 Utførte undersøkelser og feltobservasjoner på land ... 10

4.2 Utførte undersøkelser og feltobservasjoner i sjø ... 13

4.3 Klassifisering av uorganiske og organiske miljøgifter i jord ... 13

4.4 Kjemiske analyseresultater av jordprøver ... 13

4.5 Vurdering av forurensningssituasjonen ... 13

4.6 Vurdering av datagrunnlaget og behov for supplerende prøvetaking ... 14

5 Tiltaksplan ... 14

5.1 Nåværende reguleringsbestemmelser - fritidsbebyggelse, friluftsområde og småbåthavn ... 14

5.2 Fremtidig (forventede) reguleringsbestemmelser – industri og næring ... 15

5.3 Andre faktorer ... 16

5.4 Stedsspesifikk risikovurdering ... 17

5.4.1 Generelt om risikovurdering av forurenset grunn ... 17

5.4.2 Helse, miljø og sikkerhet ... 18

5.4.3 Miljømål ... 18

5.4.4 Vurdering av risiko for forurensningsspredning som følge av terrenginngrepet ... 18

5.4.5 Konklusjon spredningsvurdering ... 18

5.5 Forurensningssituasjonen etter tiltak ... 18

5.6 Graveinstruks og disponering av masser ... 19

5.7 Kontroll og overvåkning ... 19

5.8 Sluttrapport ... 20

5.9 Faglige kvalifikasjoner ... 20

5.10 Ansvarlig prosjekterende og kontaktinfo ... 20

5.11 Oppsummering av tiltaksplan ... 20

6 Risikovurdering – sikkerhet, helse og arbeidsmiljø ... 21

Vedlegg

Vedlegg A Fossing tresliperi – Multiconsult rapport 814962-RIGm-RAP-001, datert 04.09.2017

Vedlegg B Prøveresultater fra ALS Laboratory

(5)

Tiltaksplan forurenset grunn 1 Innledning

1 Innledning

I forbindelse med oppføringen av et nytt smoltanlegg ved gamle Fossing Bruk i Kragerø kommune, er Multiconsult AS engasjert av Fossing Storsmolt AS for å yte miljøgeologisk bistand/utarbeide en tiltaksplan for planlagte arbeider. Anlegget vil benytte produksjonsvann og kraft fra

Fossingvassdraget som ligger oppstrøms eiendommen.

Multiconsult gjennomførte den 19.06.17 en miljøgeologisk grunnundersøkelse der det ble påvist forurensning som overskred normverdier i Forurensingsforskriftens kapittel 2.

Denne rapporten redegjør for utført prøvetaking og resultatene av de kjemiske analysene. Rapporten inneholder også en tiltaksplan for de videre grunnarbeidene iht. Forurensingsforskriftens kapittel 2.

Merk at rapport må sendes til Kragerø kommune for godkjenning før oppstart.

Dersom Multiconsult skal utarbeide sluttrapport på saken etter utført terrenginngrep, forutsettes det at gravearbeidene følges opp av en miljøgeolog fra Multiconsult.

2 Områdebeskrivelse, historikk og grunnforhold

2.1 Områdebeskrivelse

Tiltaksområdet er estimert til ca. 5000 m

²

og er lokalisert i Kragerø kommune på den gamle tomten til Fossing Tresliperi (gnr/bnr 19/2, Fossingveien 148/150) med eget kaianlegg mot Fossingfjorden.

Området er i hovedsak et ferdig opparbeidet industriområde hvor det har pågått treforedling og produksjon av vannkraft siden ca. 1890. Området er per i dag regulert til fritidsbebyggelse, friluftsområde og småbåthavn, men slik utbygging ble aldri realisert. Området fremstår i per d.d.

fortsatt som industriområde. Det pågår en prosess for å få omregulert området tilbake til industri, men dette arbeidet er ikke ferdigstilt. Iht. regelverk skal dagens regulerte arealbruk legges til grunn for undersøkelsene, men tiltakshaver ønsker også en redegjørelse for forurensningssituasjonen iht.

planlagt bruk «industri».

(6)

Tiltaksplan forurenset grunn 2 Områdebeskrivelse, historikk og grunnforhold

Figur 1. Det aktuelle anleggsområdet ligger nært Fossingfjorden

Figur 2. Flyfoto av tiltaksområdet hentet fra Gule Sider.

(7)

Tiltaksplan forurenset grunn 2 Områdebeskrivelse, historikk og grunnforhold

Figur 3. Gult betongbygg i forgrunnen er revet. Gult trehus i bakgrunnen er planlagt revet.

2.2 Historikk

Området er et tidligere industriområde som ble brukt til både treforedling og produksjon av

vannkraft. Det totale arealet på eiendommen sør for Fossingveien er på ca. 10 700 m

²

, mens arealet som er aktuelt for miljøteknisk grunnundersøkelse er på om lag 5000 m

²

. Bygget som har stått på eiendommen frem til nylig ble reist i 1957 etter at tidligere bygningsmasse på tomten brant ned til grunnen. Bygget ble revet i august 2017 i forbindelse med utviklingsplanene til tiltakshaver.

Tiltakshaver oppgir at det er lokalisert en tømmerflåte på ca. 1,5 meter dybde i ukjent utstrekning i tiltaksområdet.

Det er godt dokumentert at området har vært et industriområde siden 1890. Historiske foto som

bekrefter dette, men det er ikke kjent hvilket år disse fotografiene er tatt.

(8)

Tiltaksplan forurenset grunn 2 Områdebeskrivelse, historikk og grunnforhold

Figur 4. Historisk foto

Figur 5. Historisk foto

2.3 Grunnforhold og hydrologi

I følge Norges geologiske undersøkelses kartdatabaser for berggrunn og løsmasser består

berggrunnen i tiltaksområdet av amfibolitt, mens overliggende løsmasser består av bart fjell og

stedvis tynt dekke. Det er ifølge databasen ikke grunnvannspotensiale i massene. Det er ingen

grunnvannsbrønner registrert på eiendommen.

(9)

Tiltaksplan forurenset grunn 3 Planlagte terrenginngrep

Tiltakshaver oppgir at det er utført grunnboringer i forbindelse med prosjektering av tiltaket, men Multiconsult er ikke forelagt resultat av disse. For nærmere beskrivelse av jordsmonn observert under prøvegraving, se kap. 4.1.

2.4 Relevante spredningsveier, mulige resipienter og sårbare naturtyper/-arter

I følge Norges geologiske undersøkelses kartdatabaser for berggrunn og løsmasser er det ikke grunnvannspotensiale i massene. Det er ingen grunnvannsbrønner registrert på eiendommen.

Nærmeste resipient er Fossingfjorden som tomten grenser til. Fossingfjorden defineres som

«beskyttet kyst/fjord» og er i Vann-nett karakterisert med «god økologisk tilstand» (utdrag fra

«Biologisk mangfold, vurdering av nytt Fossing storsmoltanlegg»). Hele fjorden er registrert som gytefelt for torsk.

Det er ikke registrert prioriterte arter, truede arter på rødlista eller fremmede arter på Svartelista på eiendommen (www.miljostatus.no/kart). Det finnes en registrering på nabotomten av dolkveps som er rødlistet.

3 Planlagte terrenginngrep

Eksisterende bygningsmasse i tiltaksområdet er planlagt revet før oppstart av grunnarbeider. I den forbindelse har Olav Ager-Wick AS utført en kartlegging av helse- og miljøfarlige stoffer og i etterkant utarbeidet en miljøsaneringsbeskrivelse.

Det er ikke planlagt gravearbeider i forbindelse med tiltaket. Tiltakshaver oppgir at det skal settes ned kummer på området, men at både kummer og rør skal legges på oppfylt masse. Det vil dermed ikke komme i konflikt med nåværende terreng. Videre skal det borres stålkjernepeler med fôringsrør til fjell for fundamentering av seks smolt-kummer. Dette kan erfaringsmessig generere noe, men beskjeden mengde, overskuddsmasse.

Det skal utføres sprengningsarbeider i den nordvestlige delen av tomten og overskuddsstein er planlagt benyttet som avrettingsmasse på land (kun overdekking med sprengstein fra kote +1 m til kote +2,5 m) og til utfylling i Fossingfjorden. Tiltakshaver oppgir at det pågår en prosess hvor det søkes aksept for utfylling i Fossingfjorden fra Fylkesmannen i Telemark. Grove beregninger tilsier at utfyllingsområdet er ca. 1 500 m

²

, og vanndybden i området i hovedsak er mindre enn 5 m.

Utfyllingsområdet er grovt skissert i kart i figur under. Rådgivende Biologer AS har, på vegne av Fossing Storsmolt AS, utarbeidet et notat som vurderer sårbarheten til omkringliggende resipient.

Dette notatet konkluderer med at et nytt settefiskanlegg med produksjon av smolt og storsmolt med full rensing på avløpet ikke vil påvirke omgivelsene ved Fossing bruk/Fossingfjorden negativt. Det er allikevel viktig å presisere at denne konklusjonen gjelder for ferdig anlegg, ikke byggefasen før ferdig anlegg.

Det er hensiktsmessig at denne tiltaksplanen ses i sammenheng med de øvrige planlagte aktivitetene

i tiltaksområdet som helhet. Det er derfor vedlagt en rapport på en sedimentundersøkelse som er

utført av Kjetil Barland og Gjertrud Rødby hos Multiconsult ASA. Det er for øvrig ikke planlagt

gravearbeider i massene på land.

(10)

Tiltaksplan forurenset grunn 4 Miljøteknisk grunnundersøkelse

Figur 6. Kartutsnitt som grovt viser planlagte tiltak

4 Miljøteknisk grunnundersøkelse

Det er utført to runder med befaring og prøvetaking av tiltaksområdet i regi av Multiconsult med tiltakshaver til stede. Den første prøvetakingen ble utført som en miljøteknisk grunnundersøkelse på land, mens den andre ble utført som en sedimentundersøkelse, se Multiconsults rapport 814962- RIGm-RAP-001. Multiconsult er ikke kjent med at det er gjort lignende undersøkelser i dette området tidligere.

4.1 Utførte undersøkelser og feltobservasjoner på land

Den 19. juni 2017 ble det gjort en kartlegging av løsmasser på land. Antall og plassering av prøvepunktene ble bestemt ut fra informasjon om historisk bruk av eiendommen og krav til slike undersøkelser i Miljødirektoratets veileder «Helsebaserte tilstandsklasser for forurenset grunn», TA- 2553/2009. Tiltaksområdet er anslått til om lag 5000 m

²

. Det forelå ved gjennomføringen av

undersøkelsen ingen konkrete mistanker om grunnforurensning utover risiko for forurensede fyllmasser, dvs. diffus eller homogen forurensning. Fremtidig planlagt arealbruk er industri/næring.

Ut fra veileder TA-2553/2009 skal det da tas minimum 8 prøver for å kunne benytte veilederen til å bestemme helsebaserte tilstandsklasser for eiendommen. Den miljøtekniske grunnundersøkelsen som ble utført innebar prøvetaking i 10 punkter. Multiconsult mener derfor undersøkelsen oppfyller veilederens føringer på antall prøvepunkt.

Det ble tatt ut totalt 10 blandprøver fra forskjellige dybder som ble sendt til analyse for tungmetaller, BTEX, PCB, PAH og alifater (olje). Fordi grunnvannet ble observert på så høyt som < 1 m under dagens terrengoverflate la dette begrensninger for uttak av prøver fra tiltaksområdet. Det ble allikevel ansett som tilstrekkelig med én prøve per grop da massene ble ansett for å være homogene.

 Prøvegrop 1: Bestod av et tynt lag med vekstjord over flis og trevirke. Trevirket i prøvegropen er mer nedbrutt enn i prøvegropene som lå nærmere sjøen. Inneholder også større trefraksjoner.

Grunnvann på ca. 1-1,5 m.

(11)

Tiltaksplan forurenset grunn 4 Miljøteknisk grunnundersøkelse

Figur 7. PG1 (t.v.) og PG4 (t.h.). Bildene er representative for PG2 og PG3.

 Prøvegrop 2: Som prøvegrop 1, men uten de lange treplankene.

 Prøvegrop 3: Som prøvegrop 2, men mindre nedbrutt treflis. Sterk lukt av nedbrutt organsik materiale.

 Prøvegrop 4: Flis og bark. Sjøvann trenger inn ved ca. 0,5 m. Lite nedbrutt og noe avfall iblandet.

Større trefraksjoner iblandet flis/bark.

 Prøvegrop 5: Jord, stein og sand over sprengstein (fyllmaser). Noe iblanding av tegl og rivningsmasser. Kom ikke ned på grunnvann/sjøvann pga. stor stein.

Figur 8. Fra PG5. Bildet er representativ for PG6

 Prøvegrop 6: Som prøvegrop 5

 Prøvegrop 7: Betongdekke over stor stein/blokk med lite finstoff.

(12)

Tiltaksplan forurenset grunn 4 Miljøteknisk grunnundersøkelse

Figur 9. Fra PG7 (t.v.). Bildet er representativt for PG8 og PG9. Fra PG10 (t.h.)

 Prøvegrop 8: Som prøvegrop 7. Armeringsmatter i betongen.

 Prøvegrop 9: Som prøvegrop 7

 Prøvegrop 10: Sand/grus/stein i et lag på ca. 0,5 m før vi traff på fjell Se oversikt over fordeling av prøvepunkter i tiltaksområdet i utsnitt under.

Figur 10. Merking av prøvepunkter i tiltaksområdet (PG1-PG10)

(13)

Tiltaksplan forurenset grunn 4 Miljøteknisk grunnundersøkelse

4.2 Utførte undersøkelser og feltobservasjoner i sjø

Den 17. august 2017 ble det gjort en kartlegging av sediment i Fossingfjorden. Det ble tatt ut totalt 9 blandprøver som ble sendt til analyse for tungmetaller, PCB, PAH, TBT, TOC og kornfordeling. Metode og analyseresultat fra denne kartleggingen kan leses som eget vedlegg A til tiltaksplanen, rapport 814962-RIGm-RAP-001.

4.3 Klassifisering av uorganiske og organiske miljøgifter i jord

For å kunne vurdere forurensningsgraden i jord, har Miljødirektoratet utarbeidet veilederen

«Helsebaserte tilstandsklasser for forurenset grunn» (TA-2553/2009). Tilstandsklassene er basert på risikovurderinger av helsekonsekvenser ved eksponering for miljøgifter, og de gir uttrykk for hvilke nivåer av miljøgifter som kan aksepteres ved forskjellig arealbruk. Tilstandsklassene er ment å brukes til å avklare hvor mye forurensning som kan tillates å ligge igjen på et område der det skal foretas terrenginngrep (ved å grave eller fylle opp), og er ikke ment som grenseverdier for å kreve oppryddingstiltak.

Tabell 1 viser fargekodene til Miljødirektoratets helsebaserte tilstandsklasser. Jord med innhold av miljøgifter som overskrider verdiene for tilstandsklasse 5, kategoriseres som farlig avfall.

Normverdiene for forurenset grunn er grenseverdien mellom klasse 1 og 2, og tilstandsklasse 1 representerer nivåer som ikke anses å utgjøre noen risiko for helse eller miljø Alle masser med konsentrasjoner av forurensning høyere enn Miljødirektoratets normverdier (tilstandsklasse 1), skal ved deponering behandles i henhold til forurensningsgrad. Ifølge forurensningsforskriftens § 2-3 a skal grunnen der et terrenginngrep er planlagt gjennomført likevel ikke anses for forurenset dersom overskridelse av normverdiene skyldes lokalt naturlig bakgrunnsnivå.

Tabell 1 Fargekoder og karakteristikk av tilstandsklassene for forurenset grunn (Miljødirektoratets veileder TA- 2553/2009 «Helsebaserte tilstandsklasser for forurenset grunn»)

Tilstandsklasse 1 2 3 4 5

Beskrivelse Meget god God Moderat Dårlig Svært dårlig

Øvre grense bestemmes av

Normverdi Helsebaserte akseptkriterier

Helsebaserte akseptkriterier

Grensen for farlig avfall

4.4 Kjemiske analyseresultater av jordprøver

Prøvene er analysert ved det akkrediterte laboratoriet ALS Norway AS. Relativ måleusikkerhet er oppgitt fra laboratoriet i analyserapporten til 20 % for metaller, 40 % for PCB-7, 30 % for PAH, 40 % for BTEX, 30 % for alifater og 10 % for tørrstoff. De komplette analyserapportene for utførte jordanalyser finnes i vedlegg B. Innholdet av uorganiske tungelementer og organiske miljøgifter i jordprøvene er vurdert opp mot Miljødirektoratets tilstandklasser for jord (TA-2553). Resultatene er presentert i tabell 2.

4.5 Vurdering av forurensningssituasjonen

I tabellen under har Multiconsult klassifisert de ulike verdiene iht. tilstandsklassene (TK) gitt i

Miljødirektoratets veileder TA- 2553/2009 Helsebaserte tilstandsklasser for forurenset jord.

(14)

Tiltaksplan forurenset grunn 5 Tiltaksplan

Tabell 2 Analyseresultater fra prøvetaking

Resultatene kan oppsummeres på følgende måte:

Under normverdi: PG7 og PG9 Tilstandsklasse 2: PG6

Tilstandsklasse 3: PG1, PG2, PG3, PG8 og PG10 Tilstandsklasse 4: PG5

Tilstandsklasse 5: PG4

4.6 Vurdering av datagrunnlaget og behov for supplerende prøvetaking

I henhold til TA-2553/2009 kan det aksepteres at det i dypereliggende jord legges igjen høyere forurensning enn i toppjorden da spredningsrisiko mht. helse reduseres betraktelig dess dypere forurensningen ligger (se tabell 2 og 3). Dette krever at spredningspotensialet til det omkringliggende miljøet, da spesielt resipienter, medtas i risikovurderingen. I dette tilfellet skal hele tiltaksområdet fylles opp med sprengstein og det meste av infrastrukturen som skal etableres er planlagt i eller over fyllingen. Unntaket er stålkjernepelene som skal borres til fast fjell.

Tiltakshaver har, som tidligere nevnt, oppgitt at det ikke er planlagt noen gravearbeider innenfor tiltaksområdet. Dersom utførende entreprenør kommer over områder hvor det er mistanke om ytterligere forurensning skal arbeidene stanses og miljøgeolog fra Multiconsult kontaktes.

Dersom det skjer avvik som fører til utslipp av olje og/eller drivstoff eller andre miljøfarlige kjemikalier i anleggsfasen skal arbeidene stanses og miljøgeolog fra Multiconsult kontaktes.

5 Tiltaksplan

Multiconsult har fått i oppdrag fra Fossing Storsmolt AS å belyse forurensningssituasjonen i

tiltaksområdet fra to ulike ståsted; eksisterende reguleringsbestemmelser og fremtidige (forventede) reguleringsbestemmelser. Planlagt fremtidig arealbruk på eiendommen er næring, men er, per i dag, regulert for fritidsbebyggelse, friluftsområde og småbåthavn Det er en forutsetning for

gjennomføringen av prosjektet at reguleringsbestemmelsene for tiltaksområdet endres. Dersom Kragerø kommune ikke godkjenner søknad om omregulering til næring og industri vil ikke arbeidene beskrevet i denne tiltaksplanen utføres.

Tiltakshaver oppgir at de har planer om å søke Fylkesmannen i Telemark om tillatelse til utvidelse av tiltaksområdet til sjø. Dersom denne søknaden godkjennes er det forventet at det i den forbindelse vil bli gjennomført forurensningsreduserende tiltak som også vil være fordelaktig for masser på land.

5.1 Nåværende reguleringsbestemmelser - fritidsbebyggelse, friluftsområde og småbåthavn Akseptkriteriene for eksisterende arealbruk og gjeldende reguleringsplan er definert i tabell under.

Grunnet høyden på grunnvannsspeilet er det ikke anbefalt at forurensning høyere enn TK2 legges

igjen i tiltaksområdet.

(15)

Tiltaksplan forurenset grunn 5 Tiltaksplan

Tabell 3 . Aksepterte tilstandsklasser for arealbruk bolig

Dybde Aksepterte tilstandsklasser

0-1 m Klasse 2 eller lavere

Spesielle krav gjelder for jord til dyrkning ved boliger og grønne barnehager

>1m Klasse 3 eller lavere

Klasse 4 hvis en stedspesifikk risikovurdering med hensyn til spredning kan dokumentere at risikoen er akseptabel

Hvis det blir endring i gjeldende planer og det må utføres gravearbeider og borttransport fra eiendommen vil alle overskridelser av normverdi (TK1) medføre behov for deponering på godkjent mottak. Det vil si at masser i alle prøvepunkter med unntak av PG7 og PG9 må leveres til deponi.

Dersom fjerning av masser blir aktuelt må det utføres supplerende prøvetaking av underliggende sjikt for å dokumentere renhetsgrad på masser som ligger igjen i tiltaksområdet.

5.2 Fremtidig (forventede) reguleringsbestemmelser – industri og næring

Dersom man legger fremtidig (forventet) arealbruk industri til grunn, kan det aksepteres TK3 i øvre og dypereliggende lag uten krav til risikovurdering. TK4 kan også aksepteres i den øvre meteren dersom en risikovurdering dokumenterer at dette er forsvarlig med hensyn til både helse og/eller spredning.

Tabell 4. Aksepterte tilstandsklasser for arealbruk næring/industri

Dybde Aksepterte tilstandsklasser

0-1 m Klasse 3 eller lavere

Klasse 4 kan aksepteres, hvis det ved risikovurdering av spredning kan dokumenteres at risikoen er akseptabel.

>1m Klasse 3 eller lavere

Klasse 4 hvis en stedspesifikk risikovurdering med hensyn til spredning kan dokumentere at risikoen er akseptabel

Klasse 5 hvis en stedspesifikk risikovurdering med hensyn til både human helse og spredning kan dokumentere at risikoen er akseptabel

Den miljøtekniske grunnundersøkelsen avdekte to områder som må vurderes særskilt uavhengig av hva området er regulert til per dags dato og hva det søkes omregulert til i forbindelse med den planlagte utbygging. De to områdene er PG5 og PG4, hvorav PG4 har et innhold av bly (Pb) som tilsier TK5, mens PG4 har et innhold av bly (Pb) og sink (Zn) som tilsier TK4.

Veilederen åpner for å omdisponere forurensede masser på et dypereliggende sjikt (>1 m) innenfor tiltaksområdet på områder med tilsvarende eller høyere forurensningsgrad. Dette lar seg ikke gjennomføre her da grunnvannet står så høyt som 1 m under terrengoverflata. I utgangspunktet ville det dermed vært mest hensiktsmessig å grave ut disse to punktene for seg og levere det til et

godkjent mottak. Når det er sagt mener Multiconsult at det, i tilfeller som dette, er viktig å vurdere

den helhetlige planen for tiltaksområdet ved en slik løsning.

(16)

Tiltaksplan forurenset grunn 5 Tiltaksplan

Terrenget i tiltaksområdet er prosjektert høyere enn dagens situasjon og skal heves ved hjelp av en sprengsteinsfylling. Dersom omregulering blir godkjent av Kragerø kommune vil eksisterende forurensning, da spesielt med tanke på PG5 og PG4, vil bli liggende dypere enn 1 m etter utført tiltak og således være iht. TA-2553/2009.

5.3 Andre faktorer

Ved befaring ble det registrert en treflåte på et dypere sjikt. Det oppgis at flåten består av osp, og vil ikke bli berørt av tiltaket. Multiconsult vurderer det som uproblematisk at flåten blir liggende urørt.

Figur 11. Flåte av osp i deler av tiltaksområdet

Det er også observert en del grovere fraksjoner av avfall i massene. Avfall må sorteres ut og leveres til godkjent mottak.

Figur 12. Avfall i tiltaksområdet må sorteres ut

(17)

Tiltaksplan forurenset grunn 5 Tiltaksplan

Figur 13. Avfall i tiltaksområdet må sorteres ut

5.4 Stedsspesifikk risikovurdering

5.4.1 Generelt om risikovurdering av forurenset grunn

Risiko uttrykker sannsynligheten for at en mulig uønsket hendelse inntreffer og konsekvensen av at den skjer. I en grunnforurensningssak analyseres risikoen basert på eksisterende forurensning og mulige framtidige aktiviteter i influensområdet. Risikovurderingen består i at resultatene fra risikoanalysen sammenholdes med akseptkriterier.

For vurderinger av forurensningsgraden i jord, har Miljødirektoratet utarbeidet veilederen

«Helsebaserte tilstandsklasser for forurenset grunn» (TA – 2553/2009). Tilstandsklassene er basert på risikovurderinger av helsekonsekvenser ved eksponering for miljøgifter, og de gir uttrykk for hvilke nivåer av miljøgifter som kan aksepteres ved forskjellig arealbruk. En trinn 1 risikovurdering består i å sammenlikne kjemiske analyseresultater opp mot tilstandsklassene i veilederen. Dersom den

aksepterte tilstandsklassen for den aktuelle arealbruken overskrides, skal det utføres en trinn 2 risikovurdering dersom det gis rom for det i veilederen. Hvis den aksepterte tilstandsklassen ikke overskrides kan en velge å avslutte risikovurderingen etter trinn 1.

Trinn 2 risikovurderingen er stedsspesifikk, og består av to deler; en helsebasert risikovurdering med beregning av stedsspesifikke akseptkriterier i jord, og en spredningsbasert risikovurdering.

Risikovurderingen utarbeides med bakgrunn i identifiserte kilder, eksponerings-/spredningsveier og

(18)

Tiltaksplan forurenset grunn 5 Tiltaksplan

resipienter. Den stedsspesifikke risikovurderingen utføres i henhold til Miljødirektoratets veileder 99:01, "Risikovurdering av forurenset grunn".

5.4.2 Helse, miljø og sikkerhet

Det foreslås følgende mål for helse, miljø og sikkerhet i gjennomføringen:

 Anleggsarbeidene skal utføres i henhold til ordinære HMS-rutiner, med blant annet bruk av heldekkende arbeidsklær og alminnelig personlig hygiene.

 Direkte hudkontakt og inntak av forurensede masser må unngås.

 Anleggsområdet og mellomlagrede, antatt forurensede gravemasser skal sikres med gjerde mot tilgang fra uvedkommende.

 For å unngå uakseptabel spredning av forurensning utenfor anleggsområdet skal det etableres rutiner for jevnlig rengjøring av søl og slam på adkomstveier.

5.4.3 Miljømål

Det foreslås følgende miljømål for området:

 Det skal ikke finnes restforurensning som kan være helseskadelig for brukerne av eiendommen.

 Det skal ikke finnes restforurensning som kan spre seg til naboeiendommer.

 Det skal ikke finnes forurensning som kan spre seg til resipienter og påvirke vannkvaliteten der, slik at dette får konsekvenser for vannlevende organismer.

5.4.4 Vurdering av risiko for forurensningsspredning som følge av terrenginngrepet Følgende spredningsveier er aktuelle i gravefasen:

Spredning med støv

Eventuell spredning vil være avgrenset og av lokal karakter. Det er ingen beboere i nærheten av tiltaksområdet og den naturlige topografien og vegetasjonen vil begrense belastningen ytterligere til omgivelsene. Risikoen for spredning med støv anses derfor som liten.

Spredningsbegrensende tiltak bør vurderes ved tørt vær eller sterk vind.

Spredning til resipient

Dersom man sammenligner prøveresultat i PG4 og PG5 med sedimentanalysene for Lok 2.1, Lok 2.2 og Lok 2.3, samt Lok. 3.1 og Lok 3.2, ser man ingenting som indikerer at de høye verdiene for bly (Pb) og sink (Zn) har spredt seg til resipient. Antatt årsak til dette er at disse tungmetallene er svært partikkelbundet. Med bakgrunn i at det ikke skal utføres gravearbeider ved PG4 og PG5 anser Multiconsult spredningsrisikoen til resipient som liten.

5.4.5 Konklusjon spredningsvurdering

Multiconsult spredningsrisikoen til resipient som liten.

5.5 Forurensningssituasjonen etter tiltak

Dersom man ser på tiltaket som helhet, både land og sjø, vil spredningsrisikoen for eksisterende forurensning bli redusert etter inngrepet. Overdekning av masser er effektivt for å kapsle inn forurensningen og er en hensiktsmessig og miljømessig riktig løsning sett fra Multiconsult sin side.

Det vil bli sendt inn en egen søknad til Fylkesmannen i Telemark vedr. utfylling til Fossingfjorden.

(19)

Tiltaksplan forurenset grunn 5 Tiltaksplan

Eventuelle spredningsreduserende tiltak i beskrevet i denne søknaden forventes å ha en gunstig effekt også for situasjonen på land.

5.6 Graveinstruks og disponering av masser

Tiltakshaver har, som tidligere nevnt, oppgitt at det ikke er planlagt noen gravearbeider innenfor tiltaksområdet. Dersom det skal utføres gravearbeider skal følgende følges og informeres om til maskinfører(e):

 Utførende entreprenør vil ha det overordnede ansvaret.

 En miljøgeolog fra Multiconsult og entreprenøren skal gjennomgå tiltaksplanen på et oppstartsmøte før evt gravearbeidene starter.

 All graving i forurensede masser skal, så fremt mulig, foregå tørt.

 Ved håndtering av evt anleggsvann må tiltakshaver søke Kragerø kommune om tillatelse om påslipp av anleggsvann til kommunalt nett før tiltaket iverksettes. Evt. Må tiltakshaver etablere andre godkjente håndteringsmetoder for anleggsvann.

 Entreprenør skal ha inngått avtale med mottaker(e) av forurensede masser i forkant av tiltaket, jf. avfallsplanen.

 All graving skal skje forsiktig, slik at det ikke oppstår fare for spredning av forurensning.

 Gravearbeidene og eventuell omdisponering skal skje på en slik måte at mulig forurensede masser ikke blandes med rene masser. Det er i utgangspunktet ikke planlagt mellomlagring, men dersom dette allikevel blir aktuelt må det brukes duk eller lignende for å skille rene og

forurensede masser.

 Dersom det under arbeidet oppdages forurensning som kan medføre akutt spredning eller helsefare plikter entreprenør å stanse arbeidet og kontakte miljøgeolog for å vurdere situasjonen. Vurderingen kan innebære prøvetaking og kjemiske analyser.

 Dersom det påtreffes ukjente kilder til forurensning under gravearbeidene, for eksempel nedgravd avfall, oljetanker og lignende, eller masser som ut fra utseende eller lukt er tydelig forurenset, skal arbeidene stanses inntil en miljøgeolog har vurdert behovet for tiltak eller forhåndsregler i det videre arbeidet.

 Entreprenøren skal ha nødvendig beredskap på stedet for å stanse akutt forurensning samt fjerne og/eller begrense virkningen av den.

 Ev. behov for videre overvåkning og/eller etterkontroll vil vurderes i sluttrapporten

5.7 Kontroll og overvåkning

En kompetent miljøgeolog skal delta i oppstartsmøte med entreprenør og byggherre når

grunnarbeidene starter for å avklare håndtering og disponering av forurensede masser. Entreprenør

er ansvarlig for at tiltaksplanen følges. Dersom det oppstår usikkerhet tilknyttet håndtering av

massene eller påtreffes tydelig forurensede masser skal miljøgeolog tilkalles for vurdering og

eventuell prøvetaking.

(20)

Tiltaksplan forurenset grunn 5 Tiltaksplan

5.8 Sluttrapport

Det skal utarbeides en sluttrapport som sendes til Kragerø kommune senest 3 mnd. etter at gravearbeidet er avsluttet. Sluttrapporten skal inneholde:

 Beskrivelse av hvilke grunnarbeider som er utført, inkl. eventuell restforurensning og omdisponerte masser

 Resultater av supplerende prøvetaking, dersom dette er utført.

 Dokumentasjon på deponering av forurensede gravemasser og avfall ved godkjent mottak (veiesedler).

 Beskrivelse av eventuelle avvik fra foreliggende tiltaksplan.

Før innsending av sluttrapport skal lokaliteten registreres i Miljødirektoratets database over grunnforurensning.

5.9 Faglige kvalifikasjoner

Grunnundersøkelsene og foreliggende datarapport er utarbeidet av Multiconsult AS, som er et godkjent foretak, jf. forskrift av 22. januar 1997 nr. 35 om godkjenning av foretak med ansvarsrett og foretak med særlig faglig kompetanse.

5.10 Ansvarlig prosjekterende og kontaktinfo

Multiconsult ASA er ansvarlig for utarbeidelse av tiltaksplan for arbeider i forurenset grunn i prosjektet. Ved spørsmål kan en av følgende kontaktes:

Stine sæther (oppdragsleder): [email protected]. tlf. 958 23 997 Gjertrud Rødby (saksbehandler): [email protected], tlf. 481 30 929

5.11 Oppsummering av tiltaksplan

Forurensningsforskriftens kapittel 2, «Opprydning i forurenset grunn ved bygge- og gravearbeider», inneholder blant annet krav om at det skal utarbeides en tiltaksplan dersom Miljødirektoratets normverdier er overskredet. Øvrige punkter er medtatt i tabell under:

Tabell 5. Presentasjon av de 7 punktene som omfattes av § 2-6, Krav til tiltaksplan.

Punkt i § 2-6 Kortfattet beskrivelse Kapittel

Redegjørelse for undersøkelser som er foretatt

Det er utført både en miljøteknisk grunnundersøkelse og

sedimentundersøkelse av tiltaksområdet. Rapport fra sedimentundersøkelse er vedlagt tiltaksplan.

4 Redegjørelse for fastsatte akseptkriterier

Akseptkriterier for helserisiko er fastsatt iht. Miljødirektoratets veileder TA-

2553/2009 4.3

Vurdering av risiko for forurensningsspredning under arbeidet som følge av terrenginngrepet

Risiko for spredning av forurensning som følge av grunnarbeidene vurderes å

være liten. 6.4

Redegjørelse for hvilke tiltak som skal gjennomføres, samt tidsplan for gjennomføring

Tiltaksplanen gjelder anleggsarbeider i forbindelse med oppføring av et nytt smoltanlegg. Terrenginngrepene vil i hovedsak bestå av boring av

stålkjernepeler, oppfylling med sprengsteinsmasser og oppføring av ny bygningsmasse.

3

(21)

Tiltaksplan forurenset grunn 6 Risikovurdering – sikkerhet, helse og arbeidsmiljø

Redegjørelse for hvordan forurenset masse skal disponeres

Det skal ikke utføres gravearbeider i områder hvor TK4 og TK5 er avdekket.

Påtreffes andre typer masser enn beskrevet i tiltaksplanen, skal en

miljøgeolog tilkalles for en nærmere vurdering av massene og ev. prøvetaking og kjemiske analyser.

5 Redegjørelse for kontrolltiltak En miljøgeolog skal føre tilsyn under tiltaksfasen, samt bistå med oppfølging

og evt. supplerende prøvetaking. 6.5

Dokumentasjon av at tiltaksgjennomføringen blir utført av godkjente foretak

Utførende entreprenør vil ha det overordnede ansvaret. For tiltak i forurenset grunn forutsettes det at entreprenøren skal kunne tilfredsstille tiltaksklasse 2.

6.5 6 Risikovurdering – sikkerhet, helse og arbeidsmiljø

I henhold til krav i Byggherreforskriften (BHF) har vi som prosjekterende utført en risikovurdering med hensyn på sikkerhet, helse og arbeidsmiljø (SHA) ved gjennomføringen av arbeidene beskrevet i denne tiltaksplanen for forurenset grunn. Identifiserte risikoforhold som byggherren må vurdere videre og påse blir ivaretatt i

anbudsgrunnlaget og SHA-planen for arbeidene er presentert i tabell 8. Byggherren må også sørge for at risikoforhold knyttet til samordning med andre arbeidsoperasjoner blir vurdert og ivaretatt.

Tabell 6 Identifisering av risikoforhold relatert til SHA ved anleggsarbeider i forurenset grunn. Multiconsults sjekkliste for risikofylte og miljøskadelige forhold på bygge- og anleggsplasser er benyttet som underlag (utarbeidet på grunnlag av §5, §8c) og §9 i BHF.

Risikoforhold Arbeidsoperasjon/mulig hendelse Anbefalt tiltak

Arbeid som innebærer fare for helseskadelig

eksponering for støv, støy eller vibrasjoner.

Håndtering av mulig forurensede masser / vann kan medføre fare for eksponering via hudkontakt og innpusting av støv/gass etc.

Tiltaksplanens risikovurdering konkluderer imidlertid med at mulig forurenset masse ikke medfører nevneverdig helsefare for anleggsarbeiderne.

Det er ikke behov for spesielle helsemessige tiltak for arbeiderne utover vanlig verneutstyr. Entreprenør må overholde yrkeshygieniske krav fra Arbeidstilsynet.

Arbeid på område med kjent forurensning i grunnen eller fare for å påtreffe slik forurensning

Risiko for spredning av forurensning.

Arbeid på område med kjente forurensninger i grunnen eller fare for å påtreffe slik forurensning

Se tiltaksplanens kapittel 6

Risiko for spredning av forurensning gjennom vann.

Arbeid som innebærer utslipp av byggegropvann, slamvann eller annet prosessvann

Se tiltaksplanens kapittel 7

(22)

AS (Moss)

F. reg. 965 141 618 MVA Møllebakken 50 NO-1538 Moss Tlf: +47 69 00 52 00 Fax: +47 69 27 23 40

Multiconsult AS Leirvollen 23 3736 SKIEN Attn: Stine Sæther

AR-17-MM-013800-01

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

Prøvemottak:

22.06.2017-29.06.2017 Analyseperiode:

22.06.2017

ANALYSERAPPORT

Temperatur:

Referanse: Fossing tresliperi

Stine Sæther Prøvetaker:

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220069

Prøvenr.: 19.06.2017

Prøvemerking: PG1 Analysestartdato: 22.06.2017

Resultat

Analyse Enhet LOQ MU Metode

Tørrstoff 38.4 %

a) 0.1 5% EN 12880

Arsen (As) 4.2 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

Bly (Pb) 170 mg/kg TS

a) 0.5 40% NS EN ISO 17294-2

Kadmium (Cd) 0.59 mg/kg TS

a) 0.01 25% NS EN ISO 17294-2

Kobber (Cu) 91 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

Krom (Cr) 11 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

0.532

Kvikksølv (Hg) mg/kg TS

a) 028311mod/EN

ISO17852mod 20%

0.001

Nikkel (Ni) 20 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

Sink (Zn) 380 mg/kg TS

a) 2 30% NS EN ISO 17294-2

< 7.0

Alifater C5-C6 mg/kg TS

a) 7 LidMiljö.0A.01.09

< 7.0

Alifater >C6-C8 mg/kg TS

< 3.0

a) 3 SPI 2011

< 5.2

a) 5 SPI 2011

< 5.2

a) 5 SPI 2011

Alifater >C16-C35 11 mg/kg TS

a) 10 30% SPI 2011

* 8 Beregnet

Alifater C5-C35 11 mg/kg TS 20 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

Xylener (sum) mg/kg TS

a) 0.03 EPA 5021

PAH(16) a)

0.032

Naftalen mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.027

Acenaftylen mg/kg TS

a) 0.01 40% ISO 18287, mod.

0.020

Acenaften mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.023

Fluoren mg/kg TS

a) 0.01 30% ISO 18287, mod.

Fenantren 0.26 mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.068

Antracen mg/kg TS

a) 0.01 25% ISO 18287, mod.

Fluoranten 0.85 mg/kg TS

a) 0.01 25% ISO 18287, mod.

Tegnforklaring:

* Ikke omfattet av akkrediteringen LOQ: Kvantifiseringsgrense MU: Måleusikkerhet

(23)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Pyren 0.73 mg/kg TS

a) 0.01 25% ISO 18287, mod.

Benzo[a]antracen 0.48 mg/kg TS

a) 0.01 25% ISO 18287, mod.

Krysen/Trifenylen 0.46 mg/kg TS

a) 0.01 25% ISO 18287, mod.

Benzo[b]fluoranten 1.0 mg/kg TS

a) 0.01 25% ISO 18287, mod.

Benzo[k]fluoranten 0.33 mg/kg TS

a) 0.01 30% ISO 18287, mod.

Benzo[a]pyren 0.56 mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.35

Indeno[1,2,3-cd]pyren mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.074

Dibenzo[a,h]antracen mg/kg TS

a) 0.01 30% ISO 18287, mod.

Benzo[ghi]perylen 0.31 mg/kg TS

a) 0.01 25% ISO 18287, mod.

Sum PAH(16) EPA 5.6 mg/kg TS

a) ISO 18287, mod.

PCB(7) a)

< 0.00052

PCB 28 mg/kg TS

a) 0.0005 EN 16167

< 0.00052

PCB 52 mg/kg TS

a) 0.0005 EN 16167

0.00060

PCB 101 mg/kg TS

a) 0.0005 25% EN 16167

0.00059

PCB 118 mg/kg TS

a) 0.0005 25% EN 16167

0.0015

PCB 153 mg/kg TS

a) 0.0005 25% EN 16167

0.0014

PCB 138 mg/kg TS

a) 0.0005 25% EN 16167

0.00067

PCB 180 mg/kg TS

a) 0.0005 25% EN 16167

0.0048

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:

(24)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220070

Prøvenr.: 19.06.2017

Resultat

Tørrstoff 17.9 %

a) 0.1 5% EN 12880

Arsen (As) 14 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

a) 0.5 40% NS EN ISO 17294-2

a) 0.01 25% NS EN ISO 17294-2

52

Kobber (Cu) mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

0.501

a) 028311mod/EN

ISO17852mod 20%

0.001

a) 0.5 30% NS EN ISO 17294-2

a) 2 30% NS EN ISO 17294-2

< 7.0

< 3.0

a) 3 SPI 2011

< 11

a) 5 SPI 2011

< 11

a) 5 SPI 2011

a) 10 30% SPI 2011

* 8 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

a) 0.03 EPA 5021

PAH(16) a)

< 0.022

Naftalen mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.022

a) 0.01 ISO 18287, mod.

< 0.022

Acenaften mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.022

Fluoren mg/kg TS

a) 0.01 ISO 18287, mod.

0.069

Fenantren mg/kg TS

a) 0.01 25% ISO 18287, mod.

< 0.022

Antracen mg/kg TS

a) 0.01 ISO 18287, mod.

0.18

Fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

Pyren 0.17 mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.055

Benzo[a]antracen mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.067

Krysen/Trifenylen mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.056

Benzo[k]fluoranten mg/kg TS

a) 0.01 30% ISO 18287, mod.

0.081

Benzo[a]pyren mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.099

a) 0.01 25% ISO 18287, mod.

< 0.022

a) 0.01 ISO 18287, mod.

0.073

Benzo[ghi]perylen mg/kg TS

a) 0.01 25% ISO 18287, mod.

a) ISO 18287, mod.

PCB(7) a)

< 0.0011

PCB 28 mg/kg TS

a) 0.0005 EN 16167

Tegnforklaring:

(25)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

0.0097

PCB 52 mg/kg TS

a) 0.0005 25% EN 16167

0.099

PCB 101 mg/kg TS

a) 0.0005 25% EN 16167

0.020

PCB 118 mg/kg TS

a) 0.0005 25% EN 16167

PCB 153 0.32 mg/kg TS

a) 0.0005 25% EN 16167

0.88

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:

(26)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220071

Prøvenr.: 19.06.2017

Resultat

Tørrstoff 33.1 %

a) 0.1 5% EN 12880

a) 0.5 30% NS EN ISO 17294-2

a) 0.5 40% NS EN ISO 17294-2

a) 0.01 25% NS EN ISO 17294-2

44

a) 0.5 30% NS EN ISO 17294-2

Krom (Cr) 7.4 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

Kvikksølv (Hg) 0.33 mg/kg TS

a) 028311mod/EN

ISO17852mod 20%

0.001

a) 0.5 30% NS EN ISO 17294-2

a) 2 30% NS EN ISO 17294-2

< 7.0

< 3.0

a) 3 SPI 2011

< 6.0

a) 5 SPI 2011

< 6.0

a) 5 SPI 2011

a) 10 30% SPI 2011

* 8 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

a) 0.03 EPA 5021

PAH(16) a)

0.013

Naftalen mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.015

a) 0.01 40% ISO 18287, mod.

< 0.012

Acenaften mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.012

Fluoren mg/kg TS

a) 0.01 ISO 18287, mod.

0.070

Fenantren mg/kg TS

a) 0.01 25% ISO 18287, mod.

< 0.012

Antracen mg/kg TS

a) 0.01 ISO 18287, mod.

0.37

Fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

Pyren 0.34 mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.11

a) 0.01 30% ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

0.20

a) 0.01 25% ISO 18287, mod.

0.049

a) 0.01 30% ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

a) ISO 18287, mod.

PCB(7) a)

< 0.00060

PCB 28 mg/kg TS

a) 0.0005 EN 16167

Tegnforklaring:

(27)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

< 0.00060

PCB 52 mg/kg TS

a) 0.0005 EN 16167

0.00093

PCB 101 mg/kg TS

a) 0.0005 25% EN 16167

< 0.00060

PCB 118 mg/kg TS

a) 0.0005 EN 16167

0.0043

PCB 153 mg/kg TS

a) 0.0005 25% EN 16167

0.0049

PCB 138 mg/kg TS

a) 0.0005 25% EN 16167

0.0041

PCB 180 mg/kg TS

a) 0.0005 25% EN 16167

0.014

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:

(28)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220072

Prøvenr.: 19.06.2017

Resultat

Tørrstoff 19.7 %

a) 0.1 5% EN 12880

Arsen (As) 19 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

a) 0.5 40% NS EN ISO 17294-2

a) 0.01 25% NS EN ISO 17294-2

440

a) 0.5 30% NS EN ISO 17294-2

Kvikksølv (Hg) 1.64 mg/kg TS

a) 028311mod/EN

ISO17852mod 20%

0.001

a) 0.5 30% NS EN ISO 17294-2

a) 2 30% NS EN ISO 17294-2

< 7.0

< 3.0

a) 3 SPI 2011

< 10

a) 5 SPI 2011

< 10

a) 5 SPI 2011

a) 10 30% SPI 2011

* 8 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

a) 0.03 EPA 5021

PAH(16) a)

0.043

Naftalen mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.042

a) 0.01 40% ISO 18287, mod.

< 0.020

Acenaften mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.020

Fluoren mg/kg TS

a) 0.01 ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

0.077

Antracen mg/kg TS

a) 0.01 25% ISO 18287, mod.

1.4

Fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

Pyren 1.1 mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.34

a) 0.01 30% ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

0.58

a) 0.01 25% ISO 18287, mod.

Dibenzo[a,h]antracen 0.15 mg/kg TS

a) 0.01 30% ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

a) ISO 18287, mod.

PCB(7) a)

< 0.0010

PCB 28 mg/kg TS

a) 0.0005 EN 16167

Tegnforklaring:

(29)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

< 0.0010

PCB 52 mg/kg TS

a) 0.0005 EN 16167

0.0041

PCB 101 mg/kg TS

a) 0.0005 25% EN 16167

0.0088

PCB 118 mg/kg TS

a) 0.0005 25% EN 16167

0.031

PCB 153 mg/kg TS

a) 0.0005 25% EN 16167

0.047

PCB 138 mg/kg TS

a) 0.0005 25% EN 16167

0.024

PCB 180 mg/kg TS

a) 0.0005 25% EN 16167

0.11

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:

(30)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220073

Prøvenr.: 19.06.2017

Resultat

Tørrstoff 77.1 %

a) 0.1 5% EN 12880

a) 0.5 30% NS EN ISO 17294-2

a) 0.5 40% NS EN ISO 17294-2

a) 0.01 25% NS EN ISO 17294-2

86

a) 0.5 30% NS EN ISO 17294-2

0.836

a) 028311mod/EN

ISO17852mod 20%

0.001

a) 0.5 30% NS EN ISO 17294-2

a) 2 30% NS EN ISO 17294-2

< 7.0

< 3.0

a) 3 SPI 2011

< 5.0

a) 5 SPI 2011

< 5.0

a) 5 SPI 2011

a) 10 30% SPI 2011

* 8 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

a) 0.03 EPA 5021

PAH(16) a)

0.051

Naftalen mg/kg TS

a) 0.01 25% ISO 18287, mod.

< 0.010

a) 0.01 ISO 18287, mod.

< 0.010

Acenaften mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

Fluoren mg/kg TS

a) 0.01 ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

0.014

Antracen mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.33

Fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

Pyren 0.24 mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.092

a) 0.01 25% ISO 18287, mod.

0.075

a) 0.01 30% ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

0.14

a) 0.01 25% ISO 18287, mod.

0.045

a) 0.01 30% ISO 18287, mod.

a) 0.01 25% ISO 18287, mod.

a) ISO 18287, mod.

PCB(7) a)

< 0.00050

PCB 28 mg/kg TS

a) 0.0005 EN 16167

Tegnforklaring:

(31)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

< 0.00050

PCB 52 mg/kg TS

a) 0.0005 EN 16167

0.0025

PCB 101 mg/kg TS

a) 0.0005 25% EN 16167

0.0011

PCB 118 mg/kg TS

a) 0.0005 25% EN 16167

0.013

PCB 153 mg/kg TS

a) 0.0005 25% EN 16167

0.016

PCB 138 mg/kg TS

a) 0.0005 25% EN 16167

0.011

PCB 180 mg/kg TS

a) 0.0005 25% EN 16167

0.044

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:

(32)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220074

Prøvenr.: 19.06.2017

Resultat

Tørrstoff 90.3 %

a) 0.1 5% EN 12880

a) 0.5 30% NS EN ISO 17294-2

Bly (Pb) 2.5 mg/kg TS

a) 0.5 40% NS EN ISO 17294-2

0.023

Kadmium (Cd) mg/kg TS

a) 0.01 40% NS EN ISO 17294-2

5.2

a) 0.5 30% NS EN ISO 17294-2

0.032

a) 028311mod/EN

ISO17852mod 20%

0.001

Nikkel (Ni) 8.4 mg/kg TS

a) 0.5 30% NS EN ISO 17294-2

a) 2 30% NS EN ISO 17294-2

< 7.0

< 3.0

a) 3 SPI 2011

< 5.0

a) 5 SPI 2011

< 5.0

a) 5 SPI 2011

a) 10 30% SPI 2011

* 8 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

a) 0.03 EPA 5021

PAH(16) a)

< 0.010

Naftalen mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

a) 0.01 ISO 18287, mod.

< 0.010

Acenaften mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

Fluoren mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

Fenantren mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

Antracen mg/kg TS

a) 0.01 ISO 18287, mod.

0.028

Fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.031

Pyren mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.035

a) 0.01 25% ISO 18287, mod.

0.031

a) 0.01 25% ISO 18287, mod.

0.070

Benzo[b]fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.025

a) 0.01 30% ISO 18287, mod.

0.061

a) 0.01 25% ISO 18287, mod.

0.043

a) 0.01 25% ISO 18287, mod.

0.010

a) 0.01 30% ISO 18287, mod.

0.050

a) 0.01 25% ISO 18287, mod.

a) ISO 18287, mod.

PCB(7) a)

< 0.00050

PCB 28 mg/kg TS

a) 0.0005 EN 16167

Tegnforklaring:

(33)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

< 0.00050

PCB 52 mg/kg TS

a) 0.0005 EN 16167

< 0.00050

PCB 101 mg/kg TS

a) 0.0005 EN 16167

< 0.00050

PCB 118 mg/kg TS

a) 0.0005 EN 16167

< 0.00050

PCB 153 mg/kg TS

a) 0.0005 EN 16167

< 0.00050

PCB 138 mg/kg TS

a) 0.0005 EN 16167

0.00058

PCB 180 mg/kg TS

a) 0.0005 25% EN 16167

0.00058

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:

(34)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

Prøvetakingsdato:

Prøvetype: Jord

439-2017-06220075

Prøvenr.: 19.06.2017

Resultat

Tørrstoff 92.4 %

a) 0.1 5% EN 12880

a) 0.5 30% NS EN ISO 17294-2

a) 0.5 40% NS EN ISO 17294-2

a) 0.01 25% NS EN ISO 17294-2

11

a) 0.5 30% NS EN ISO 17294-2

0.061

a) 028311mod/EN

ISO17852mod 20%

0.001

a) 0.5 30% NS EN ISO 17294-2

a) 2 30% NS EN ISO 17294-2

< 7.0

< 3.0

a) 3 SPI 2011

< 5.0

a) 5 SPI 2011

< 5.0

a) 5 SPI 2011

a) 10 30% SPI 2011

* 8 Beregnet

BTEX a)

< 0.010

Benzen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Toluen mg/kg TS

a) 0.01 EPA 5021

< 0.010

Etylbenzen mg/kg TS

a) 0.01 EPA 5021

< 0.020

m,p-Xylen mg/kg TS

a) 0.02 EPA 5021

< 0.010

o-Xylen mg/kg TS

a) 0.01 EPA 5021

< 0.030

a) 0.03 EPA 5021

PAH(16) a)

< 0.010

Naftalen mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

a) 0.01 ISO 18287, mod.

< 0.010

Acenaften mg/kg TS

a) 0.01 ISO 18287, mod.

< 0.010

Fluoren mg/kg TS

a) 0.01 ISO 18287, mod.

0.024

Fenantren mg/kg TS

a) 0.01 25% ISO 18287, mod.

< 0.010

Antracen mg/kg TS

a) 0.01 ISO 18287, mod.

0.052

Fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.034

Pyren mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.017

a) 0.01 25% ISO 18287, mod.

0.027

a) 0.01 25% ISO 18287, mod.

0.045

Benzo[b]fluoranten mg/kg TS

a) 0.01 25% ISO 18287, mod.

0.016

a) 0.01 30% ISO 18287, mod.

0.021

a) 0.01 25% ISO 18287, mod.

0.018

a) 0.01 25% ISO 18287, mod.

< 0.010

a) 0.01 ISO 18287, mod.

0.020

a) 0.01 25% ISO 18287, mod.

a) ISO 18287, mod.

PCB(7) a)

< 0.00050

PCB 28 mg/kg TS

a) 0.0005 EN 16167

Tegnforklaring:

(35)

EUNOMO-00169755

Í%R5vÂÂa5+ÂÎ

AR-17-MM-013800-01

< 0.00050

PCB 52 mg/kg TS

a) 0.0005 EN 16167

0.0023

PCB 101 mg/kg TS

a) 0.0005 25% EN 16167

0.00087

PCB 118 mg/kg TS

a) 0.0005 25% EN 16167

0.0097

PCB 153 mg/kg TS

a) 0.0005 25% EN 16167

0.011

PCB 138 mg/kg TS

a) 0.0005 25% EN 16167

0.0084

PCB 180 mg/kg TS

a) 0.0005 25% EN 16167

0.032

Sum 7 PCB mg/kg TS

a) 25% EN 16167

Tegnforklaring:
