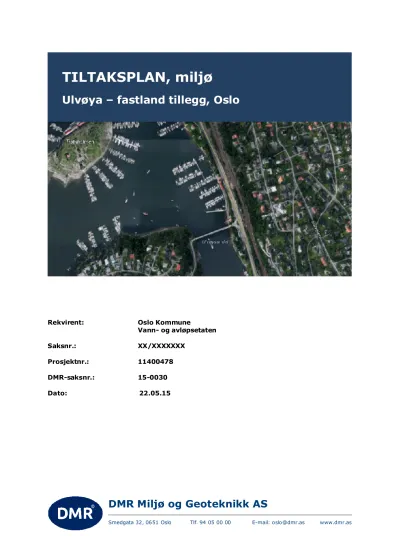

Ulvøya – fastland tillegg, Oslo TILTAKSPLAN, miljø

(1)

DMR Miljø og Geoteknikk AS Ulvøya – fastland tillegg, Oslo

Rekvirent: Oslo Kommune

Vann- og avløpsetaten

Saksnr.: XX/XXXXXXX

Prosjektnr.: 11400478

DMR-saksnr.: 15-0030

Dato: 22.05.15

(2)

Tiltaksplan, miljø. Ulvøya - fastland tillegg, Oslo.

Innhold

1. Registreringsblad ... 3

2. Innledning ... 4

2.1 Bakgrunn ... 4

2.2 Innledende vurderinger ... 4

2.3 Miljømål ... 4

2.4 Oppbygging av tiltaksplan ... 4

3. Feltarbeid og prøvetaking... 5

3.1 Feltarbeid ... 5

3.2 Analyseprogram ... 5

4. Resultater ... 6

4.1 Jordprøver ... 6

4.2 Sedimentprøver ... 7

5. Vurdering ... 9

6. Tiltaksplan ...10

6.1 Bakgrunn for tiltak ... 10

6.2 Beskrivelse av tiltak ... 10

6.3 Tidsplan ... 11

6.4 Disponering av forurensede masser ... 11

6.5 Håndtering av vann i byggegrop... 12

6.6 Kontroll og overvåking ... 12

6.7 Dokumentasjon av tiltaksgjennomføring ... 12

7. Referanser ...13

Vedlegg 1. Kart over borepunkter Vedlegg 2. Borejournaler

Vedlegg 3. Analyserapporter – kjemisk analyse Vedlegg 4. Analyserapporter – kornstørrelse

Vedlegg 5. Sedimentsanalyser i forhold til jordkvalitetskriterier

Saksbehandler Kvalitetssikring

Mikael E. Nielsen Beate Løland Claus Larsen

Ingeniør Miljøgeolog Sivilingeniør

(3)

1. Registreringsblad

Rekvirent Oslo Kommune, Vann- og avløpsetaten (VAV) Postboks 4704 Sofienberg, 0506 Oslo

Lokalitet Ulvøya – fastland tillegg, Oslo VAV-

prosjektnummer 11400478 DMR-saksnummer 15-0030

Dato 22.05.2015

Saksbehandler Mikael E. Nielsen / Beate Løland Kvalitetskontroll Claus Larsen

Konsulent DMR Miljø og Geoteknikk AS, Smedgata 32, 0651 Oslo Boreentreprenør DMR Miljø og Geoteknikk AS, Smedgata 32, 0651 Oslo Analyselaboratorium Højvang Miljølaboratorium A/S

Oslo Kommune, Vann- og avløpsetaten har engasjert DMR Miljø og Geoteknikk AS til å bistå med gjennomføringen av en miljøteknisk grunnundersøkelse i strandsone på Ulvøya og Nordstrand, samt utarbeide tiltaksplan.

På de to planlagte traséene ble det den 28. april 2015 utført to grunnboringer på land, samt tatt to sedimentprøver i strandsonen.

I henhold til analyseresultatene det ble påvist forurensede masser tilsvarende klasse 3 i begge jordprøver, i tillegg var begge sediment prøvene tilsvarende klasse 4.

Masser ved boring B1 og B3 som tilsvarer tilstandsklasse 3 kan gjenbrukes på stedet en meter under jordoverflaten. Skal jorden kjøres bort, må det skje til godkjent mottak. Hvis vann er avrent sedimentene kan disse kjøres bort som klasse 3 og klasse 4 jord.

Oppbrutt fjell og stein over 50 mm kan kjøres bort som rene masser.

(4)

2. Innledning 2.1 Bakgrunn

Oslo Kommune, Vann- og avløpsetaten har engasjert DMR Miljø og Geoteknikk AS til å bistå med gjennomføringen av en miljøteknisk grunnundersøkelse i strandsonen på Ulvøya og på fastlandet ved Nordstrand bydel.

VAV har informert følgende om anlegget:

VAV planlegger å grave to traséer i strandsonene på henholdsvis Ulvøya og fastlandet (Nordstrand) for å legge vannledning mellom. Traséene skal graves på land og deretter ut til ca. to meter under vannoverflaten. Mellom Ulvøya og fastlandet legges vannledning på bunnen, det graves derfor kun sediment i strandsonen.

På vegne av VAV har DMR fått i oppdrag å utarbeide en tiltaksplan for tiltaksområdet under graving, slik at eventuelt forurensede masser ikke spres, samt for håndtering av oppgravede masser. Tiltaksplanen utarbeides i henhold til de krav i Forurensningsforskriftens § 2-6 som kommer til anvendelse /1/.

Etter feltlogg og prøvetaking utarbeides en tiltaksplan som skal godkjennes av Oslo kommune for massehåndtering.

2.2 Innledende vurderinger

Den innledende vurderingen er gjennomført ut fra:

 Aktsomhetskart over forurenset grunn fra Bymiljøetaten.

 Miljødirektoratets database, over forurenset grunn.

 NGU’s databaser.

 Befaring på lokaliteten er utført av Beate Løland og Poul Larsen, DMR.

Ulvøya ligger i indre Oslofjord og fastlands-traséen er lokalisert i bydel Nordstrand, Oslo.

I henhold til NGU sine sider består grunnen på Ulvøya av forvitringsmateriale og grunnen på fastlandet i bydel Nordstrand av bart fjell som stedvis er tynt dekket. Det er ikke registrert alunskifer i tiltaksområdene.

Ifølge aktsomhetskart over forurenset grunn fra Bymiljøetaten og Miljødirektoratets database er ikke tiltaksområdene registrert som forurenset.

2.3 Miljømål

I sjø: Naturmiljø skal i minst mulig grad påvirkes og påføres varig skade. Tiltaket skal fjerne miljøgifter fra næringskjeden og ikke medføre unødige utslipp av forurensede sedimenter.

På land: Naturmiljø skal ikke påføres varig endring.

2.4 Oppbygging av tiltaksplan

Oppbygging av en tiltaksplan er avhengig av problemomfanget, målsetninger, valg av tiltaksløsninger, osv., men bør ifølge Forurensningsforskriftens kap. 2, § 2-6 omfatte:

1. Grunnundersøkelser – kort beskrivelse av utført miljøteknisk kartlegging.

2. Miljørisikovurdering – i forhold til de forurensede masser.

(5)

3. Risiko for spredning ved terrenginngrep.

4. Tiltak for hindring av spredning ved terrenginngrep.

5. Massedisponering – i forhold til de forurensede masser.

6. Kontroll og overvåking.

7. Dokumentasjon og gjennomføring.

3. Feltarbeid og prøvetaking 3.1 Feltarbeid

På de planlagte traséene ble det den 28. april 2015 utført to grunnboringer og to sediment- prøvetakinger. Boringene er utført i dybde på 0,2 meter på Ulvøya og 0,6 meter på fastlandet under terreng. Varierende dybder skyldes påtruffet stein/fjell.

Grunnboringene og sediment-prøvetakingene B1-B4 er lokalisert på kartet i vedlegg 1.

Borejournaler som beskriver de borede lag, finnes i vedlegg 2.

Ut fra grunnboring og prøvetaking kan de lokale geologiske forhold beskrives som følger:

- Ulvøya: Forvitrings-løsmasser bestående av skifer, ikke alun skifer.

- Fastlandet: toppdekket i boringene består av ugress. Under toppdekket er det hovedsakelig fyllmasser som består av mold, sand og stein.

- Havbunn: Sediment bestående hovedsakelig av sand, leire, stein og organiske fragmenter.

Fra alle fire punkter ble det tatt ut prøver i redcapglass og Rilsanposer til PID-målingene.

Prøvene til PID-målingene ble tatt ut fra alle lag. Massene fra borepunktene ble geologisk beskrevet i felt.

3.2 Analyseprogram

Jordprøvene ble lagret i Rilsanposer for så å bli oppbevart i romtemperatur i 18-24 timer, før prøvene ble PID-målt. Det ble benyttet en PID måler av merke Mini RAE 2000, som er kalibrert med en 100 ppm isobuthylengassblanding (standard kalibreringsgass). De høyeste konsentrasjonene fra PID-målingene er loggført. Forhøyet PID-målinger indikerer funn av flyktige løsningsmidler og/eller oljekomponenter i jord. PID i skala fra 1-5 kan skyldes jordas naturlige nivåer av organisk materiale. Basert på feltobservasjoner og PID-målinger, ble jordprøvene i tabell 3.1 valgt for kjemisk analyse.

Boring/

Prøve

Boredybde Tegn på forurensning

Strategi for Prøveutvelgelse

Prøveutvelgelse

M m.u.t. Parameter

B1 0,6 Nei Prøve av jordlag 0,5 a

B2 0,0 – 0,2 Nei Prøve av sediment 0,0 – 0,2 a

B3 0,2 Nei Prøve av jordlag 0,2 a

B4 0,0 – 0,2 Nei Prøve av sediment 0,0 – 0,2 a

Tabell 3.1: Feltobservasjoner og utvelgelse av prøver til kjemisk analyse.

a) Jordprøve valgt til kjemisk analyse for åtte tungmetaller, PCB-7, PAH-16, THC (6 fraksjoner) og BTEX

(6)

Jordprøvene ble innlevert til kjemisk analyse hos Højvang Miljølaboratorium A/S. Informasjon om akkreditering, metoder, deteksjonsgrenser, usikkerhet, etc. er gitt i vedlegg 3.

4. Resultater 4.1 Jordprøver

Resultater av kjemiske analyser er vist i tabell 4.2. Tilstandsklasse for jord er angitt i henhold til tabell 4.1, jfr. KLIF TA 2553/2009 /2/.

Analyserapporter for kjemisk analyse finnes i vedlegg 3.

Tilstandsklasse 1 2 3 4 5

Beskrivelse Meget god God Moderat Dårlig Svært dårlig

Tabell 4.1: Tilstandsklassene for jord angitt etter miljødirektoratets veileder TA 2553/2009.

(7)

Prøve ID Enhet B 1 B 3

Dybde 0,5 0,2

Tørrstoff, TS % (w/w) 88 95

Hydrocarboner >C5-C6 mg/kg TS <2,5 <2,5

Hydrocarboner >C12-C35 mg/kg TS 30 <10

Total hydrocarboner >C5-C35 mg/kg TS 30 #

Benzen mg/kg TS <0,010 <0,010

Toluen mg/kg TS <0,010 <0,010

Etylbenzen mg/kg TS <0,010 <0,010

m/p-Xylen mg/kg TS <0,010 <0,010

o-Xylen mg/kg TS <0,010 <0,010

Sum BTEX mg/kg TS # #

TOC % TS ia ia

TBT µg/kg TS ia ia

Naftalen mg/kg TS 0,25 0,084

Acenaftylen mg/kg TS 0,17 0,087

Acenaften mg/kg TS 0,090 0,040

Flouren mg/kg TS 0,17 0,061

Fenantren mg/kg TS 1,8 0,97

Antracen mg/kg TS 0,65 0,27

Flouranten mg/kg TS 2,9 1,7

Pyren mg/kg TS 2,4 1,6

Benzo(a)antracen mg/kg TS 1,6 0,85

Krysen mg/kg TS 1,8 0,92

Benzo(b/j/k)flouranten mg/kg TS 3,1 1,4

Benzo(a)pyren mg/kg TS 1,6 0,83

Indeno(1,2,3-cd)pyren mg/kg TS 1,1 0,59

Dibenz(a,h)antracen mg/kg TS 0,25 0,12

Benzo(ghi)perylen mg/kg TS 1,2 0,59

Sum PAH mg/kg TS 19 10

PCB 28 mg/kg TS <0,0030 <0,0030

PCB 52 mg/kg TS <0,0030 0,0031

PCB 101 mg/kg TS <0,0030 <0,0030

PCB 118 mg/kg TS <0,0030 <0,0030

PCB 138 mg/kg TS <0,0030 <0,0030

PCB 153 mg/kg TS <0,0030 <0,0030

PCB 180 mg/kg TS <0,0030 <0,0030

PCB, sum 7 stk mg/kg TS # 0,0031

Arsen mg/kg TS 8,6 7,1

Bly mg/kg TS 39 27

Kadmium mg/kg TS 0,26 0,068

Krom, total mg/kg TS 18 40

Kobber mg/kg TS 28 18

Nikkel mg/kg TS 18 42

Sink mg/kg TS 190 87

Kvikksølv mg/kg TS 0,095 0,23

Tabell 4.2: Resultater fra kjemisk analyse av jordprøver fra land B1 og B3. #:

Konsentrasjonen av alle komponenter inkludert i summen er mindre enn den enkelte komponents deteksjonsgrense.

4.2 Sedimentprøver

Resultater av kjemiske analyser er vist i tabell 4.3.

(8)

Tilstandsklasser 1 2 3 4 5

Beskrivelse Bakgrunn God Moderat Dårlig Svært dårlig

Tabell 4.2: Tilstandsklassene angitt etter Miljødirektoratets veileder TA-2229/2007 /3/.

Analyserapporter for kjemisk analyse finnes i vedlegg 3.

Prøve ID Enhet B 2 B 4

Dybde (cm)

Tørrstoff, TS % (w/w) 51 54

Vanninnhold % (w/w) 49 46

TOC % TS 4,1 4,0

< 63 µm % (W/W) 19,7 11,4

< 2 µm % (W/W) 11,5 8

Arsen mg/kg 9,9 4,1

Bly mg/kg 91 48

Kadmium mg/kg 1,6 0,70

Kobber mg/kg 170 75

Krom, total mg/kg 36 18

Nikkel mg/kg 21 13

Sink mg/kg 360 210

Kvikksølv mg/kg 2,2 0,55

Monobutyltin mg/kg

Dibutyltin mg/kg

Tributyltin effekt mg/kg

Tributyltinn forvantningsmessing mg/kg TS

Triphenyltin mg/kg

Naftalen mg/kg 0,61 0,20

Acenaftylen mg/kg 0,55 0,21

Acenaften mg/kg 0,49 0,15

Flouren mg/kg 0,76 0,25

Fenantren mg/kg 5,7 2,0

Antracen mg/kg 2,2 0,77

Flouranten mg/kg 15 5,0

Pyren mg/kg 14 4,3

Benzo(a)antracen mg/kg 7,8 2,4

Krysen mg/kg 8,4 2,7

Benzo(b/j/k)f louranten mg/kg 16 5,2

Benzo(a)pyren mg/kg 8,7 2,8

Indeno(1,2,3-cd)pyren mg/kg 6,3 2,2

Dibenz(a,h)antracen mg/kg 1,4 0,41

Benzo(ghi)perylen mg/kg 6,0 2,2

Sum PAH mg/kg 94 31

TBT µg/kg TS 470 610

(9)

PCB 28 mg/kg 0,0086 0,0032

PCB 52 mg/kg 0,020 0,0041

PCB 101 mg/kg 0,026 0,0053

PCB 118 mg/kg 0,025 0,0069

PCB 138 mg/kg 0,011 0,0031

PCB 153 mg/kg 0,012 <0,0030

PCB 180 mg/kg 0,0039 <0,0030

PCB, sum 7 stk. mg/kg 0,11 0,023

Hydrokarboner >C5-C6 mg/kg <2,5 <2,5

Hydrokarboner >C12-C35 mg/kg 480 260

Total hydrokarboner >C5-C35 mg/kg 480 260

Benzen mg/kg TS <0,010 <0,010

Toluen mg/kg TS 0,042 0,035

Etylbenzen mg/kg TS <0,010 <0,010

m/p-Xylen mg/kg TS 0,041 0,032

o-Xylen mg/kg TS <0,010 <0,010

Sum BTEX mg/kg TS 0,083 0,067

Tabell 4.4: Resultater fra kjemisk analyse av sedimentprøvene B2 og B4.

Sedimentet kan på grunn av innhold av kvikksølv og TBT klassifiseres som svært dårligt, tilsvarende klasse 5.

Ved sammenligning med kravverdier for jord, svarer det konstaterte innhold i sedimentet til jordklasse 4 og 3, se vedlegg 5.

60 % av sedimentene fra B2 er under 1 mm i diameter og disse er mer finkornet enn sedimentene fra B4, hvor omlag 35 % har diameter på under 1 mm.

Kornstørrelsesfordelingen vil påvirke mengden suspendert materiale og mudring i tiltaksområdet.

Analyserapporter for kornstørrelse finnes i vedlegg 4.

5. Vurdering

I henhold til analyseresultatene ble det påvist forurensede masser tilsvarende klasse 3 i begge jordprøver. Begge sedimentprøvene inneholder flere forurensningskomponenter med konsentrasjon tilsvarende klasse 5.

I jorden er det primært konstatert forurensning med PAH’er. I sediment er det især TBT og kvikksølv som gjør at sedimentet klassifiseres svært dårlig, klasse 5. Betraktes sedimentet som jord vil forurensningsklassen være henholdsvis 3 og 4.

(10)

6. Tiltaksplan

6.1 Bakgrunn for tiltak

Det er planlagt to terrenginngrep i strandsonene på Ulvøya og fastlandet i bydel Nordstrand i forbindelse med opprettelse av ledningsforbindelse. Ledning skal legges oppå havbunn mellom de to traséene.

Det er blitt foretatt en miljøteknisk undersøkelse som har avdekket funn av forurensning.

Massene representerer i utgangspunktet overskuddsmasser som skal fjernes, noe som krever en logistisk opplasting- og transportløsning. Det er i tillegg viktig å hindre at jordmasser eller partikkelholdigvann fra byggegrop spres til hav, samt sikre at suspendert materialet fra havbunn ikke spres.

6.2 Beskrivelse av tiltak

VAV planlegger å utføre graving av traséer i strandsone, både over og under vannflaten på Ulvøya og Nordstrand for legging av ny ledning. Ledning skal ligge oppå havbunn.

For å unngå spredning av jordmasser og vann i gravegrop til hav skal det i første omgang etterlates en bremm mellom gropen og havet når det graves på land, eksempel på hvordan dette kan løses er vist på bilde under (bilder er fra tilsvarende oppdrag som nylig er gjennomført mellom Ulvøya og Malmøya).

Bilde 1 gravning på land

Før det graves på havbunn skal en silkegardin settes opp omkring tiltaksområdet for og sikres mot spredning av suspendert materiale, se bilde 2. Før bremmen mellom sjø og grop på land gjennombrytes fylles gropen opp av jordmasser i den ende som er nærmest sjø slik at det kommer en ny bremm mellom byggegrop og sjø. Dette sikrer at vann fra byggegrop ikke renner ut i sjø. Byggegropen skal fylles langsomt opp slik at vannet i gropen får tid til å sive igjennom

(11)

sandbremmen mot sjø. På denne måten minimeres transport av suspendert materiale fra byggegrop til sjø.

Siltgardinen sikrer at det ikke skjer spredning av bunnsediment i forbindelse med gravning på havbunn.

Det skal i tillegg setter opp to turbiditetsmålere, fordelt på hver side av tiltaksområdet på utsiden av silkegardinen, for å kontrollere at sedimentene i tiltaksområdet ikke slipper forbi silkegardinen.

DMR skal tilkalles til to tilsyn under tiltaket. Det første tilsynet skal være før bremm graves opp.

Det neste tilsynet skal være før silkegardinen trekkes opp.

6.3 Tidsplan

Tiltaket kan settes i gang så snart tiltaksplanen er godkjent og attest for igangsetting (IG) er utstedt av ansvarlig miljømyndighet.

Tiltaket anses som avsluttet når sluttdokumentasjonen for gjennomføring er godkjent av miljømyndigheten.

6.4 Disponering av forurensede masser

Planlagt arealbruk for tiltaksområdet er friområdet ved strandsone.

Masser ved boring B1 og B3 som tilsvarer tilstandsklasse 3 kan gjenbrukes på stedet en meter under jordoverflaten. Skal jorden kjøres bort, må det skje til godkjent mottak. Mottaker må informeres om at jorden vi ha et høyt vanninnhold som sannsynligvis skal på renne av innen

(12)

endelig deponering av jorden.

Oppgravde sedimenter fra sjø må bortskaffes som forurensede sedimenter klasse 5. Er mottaket godkjent til å ta imot sediment med det innhold av TBT, TOC og finstoff som er konstatert, samt med den mengden vanninnhold det vil være snakk om her, kan sedimentene muligens bortskaffes som jordmasser tilsvarende klasse 3 (B4) og klasse 4 (B2) til et godkjent mottak.

Da massene primært graves opp under vann skal det sikres kontinuerlig at vannet får renne av, både for massene i byggegrop og massene innenfor silkegardin.

Det skal også sikre at all transport av oppgravde masser foregår i vanntette lastbiler eller skip.

Det må ikke renne vann fra lastebil med sedimentene under transport.

Mottaket skal også vite at det vil være et høyt vanninnhold i den forurensede jord, og må ha tillatelse for håndtering av dette. Eventuell avrenning innen levering til mottak må kun skje på anlegg som er godkjent til dette.

Steinfraksjoner >50 mm anses som rene masser og kan sorteres ut og disponeres fritt, både på og utenfor tiltaksområdet.

Entreprenør fører lasslister og må fremlegge kjøresedler over all uttransporterte masser og fraksjoner.

6.5 Håndtering av vann i byggegrop

Vann i byggegrop vil forekomme da havvannet trenger inn i porerom i sanden. Det forventes ikke at det skal pumpes vann opp fra byggegrop da utgravningen forgår under vann. Den praktiske håndtering av vann i byggegrop er beskrevet i avsnitt 6.2.

6.6 Kontroll og overvåking

Det forventes at det påtreffes forurensning under gravearbeidet.

Entreprenør må sette opp turbiditetsmålere høyst 50 meter på hver siden av utgravningen i sjø. Det må dokumenteres at det ikke skjer en påvirkning av sjøen i forbindelse med tiltaket.

DMR må tilkalles til oppstartsmøte for anlegget og foreta oppfølgning under gravearbeid.

Det er viktig at DMR tilkalles før oppgraving av bremm og deretter før opptrekking av silkegardin.

Resultatene av oppfølgingen og supplerende prøver vil bli beskrevet i sluttrapporten for tiltaket.

6.7 Dokumentasjon av tiltaksgjennomføring

Tiltakshaver skal på ethvert tidspunkt kunne dokumentere at arbeidene skjer i samsvar med gjeldende lover og forskrifter, herunder TA 1979/2004 /4/, samt i samsvar med denne tiltaksplanen. Eventuelle avvik fra tiltaksplanen skal godkjennes av kommunen.

Sluttrapport som beskriver gjennomførte tiltak og sluttilstand i henhold til forurensningsforskriften sendes til miljømyndighetene etter ferdigstilt tiltaksfase. Lasslister og kjøresedler fra levering av masser til mottak og omdisponering av masser skal inkluderes i sluttrapporten.

(13)

7. Referanser

/1/ FOR 2004-06-01 nr. 931: Forskrift om begrensning av forurensning (Forurensningsforskriften).

/2/ KLIF Veileder. Helsebaserte tilstandsklasser for forurenset grunn. SFT TA 2553/2009.

/3/ KLIF Veileder. Klassifisering av miljøgifter i vann og sedimenter, TA 2229/2007.

/4/ KLIF Veileder. Veileder for håndtering av forurensede sedimenter TA 1979/2004.

(14)

(15)

B2

B4 B3

(16)

(17)

Dy (m Dy (m

B1

DMR 2015.04.28

Håndboring

4 kas

15-0030 Ulvøya_Malmøya

BL/PLA

1 10 100 1000 PID (ppm)

X= Prøve tatt til kjemisk analyse

Boremetode : + = misfarget - = ikke misfarget

Plan : Sag:

Oppdragnr.: Boret av: Dato: NGU-nr.: Boring:

Tegnet av: Kontrollert: Godkjent: Dato: Vedlegg:

Ge Prø Nr. Lit Ald Lu Mis

S. 1/1 0

1

-2 -1 0 DVR90 Ukjent

PID=0 PID=0

1 2

ugress

FYLL, muld, SAND, mørkebrun (røtter), tørr FYLL - -

stopp pga. stein, fjell

- - 0 0

(18)

Dy (m Dy (m

B3

DMR 2015.04.28

Håndboring

4 kas

15-0030 Ulvøya_Malmøya

BL/PLA

1 10 100 1000 PID (ppm)

X= Prøve tatt til kjemisk analyse

Boremetode : + = misfarget - = ikke misfarget

Plan : Sag:

Oppdragnr.: Boret av: Dato: NGU-nr.: Boring:

Tegnet av: Kontrollert: Godkjent: Dato: Vedlegg:

Ge Prø Nr. Lit Ald Lu Mis

S. 1/1 0

1

-2 -1 0 DVR90 Ukjent

PID=0 1 ^GRUS

FYLL, muld, STEIN, skifer, mørk brun, grå stopp pga. stein, fjell, skifer

- 0

(19)

(20)

Kunde DMR A/S Identifikasjon Referanse: Ulvøya, fastlandet

Smedgata 32 Vann- og Avløpsetaten, Oslo

N-0651 Oslo Prosjektnr: 15-0030

Att. Ksenia Sæbø/Beate Løland Saksbeh.: MEN

Prøvemottak: 29-04-2015 Rapport dato:

Analyse påbegynt: 04-05-2015 Rapport nr.:

Lagring før analyse: Nedkjølt Antall prøver: 4 Anneks:

Lab. nr. 151816301 151816302 151816303 151816304

Prøvetype Jord Jord Jord Jord Enhet Metode

Emballasje m/r m/r m/r m/r

Prøvetaker PLA, BL PLA, BL PLA, BL PLA, BL

Prøve ID B 1 B 2 B 3 B 4

0,5 0-0,2 0,2 0-0,2

Parameter

Tørrstoff, TS 88 51 95 54 % (w/w) DS204 mod 0,002 +/- 10 %

Hydrocarboner >C5-C6 <2,5 <2,5 <2,5 <2,5 mg/kg TS GC-FID 2,5 +/- 10 %

Hydrocarboner >C12-C35 30 480 <10 260 mg/kg TS GC-FID 10 +/- 10 %

Total hydrocarboner >C5-C35 30 480 # 260 mg/kg TS GC-FID

Benzen <0,010 <0,010 <0,010 <0,010 mg/kg TS GC-MSD 0,010 +/- 15 %

Toluen <0,010 0,042 <0,010 0,035 mg/kg TS GC-MSD 0,010 +/- 15 %

Etylbenzen <0,010 <0,010 <0,010 <0,010 mg/kg TS GC-MSD 0,010 +/- 15 %

m/p-Xylen <0,010 0,041 <0,010 0,032 mg/kg TS GC-MSD 0,010 +/- 15 %

o-Xylen <0,010 <0,010 <0,010 <0,010 mg/kg TS GC-MSD 0,010 +/- 15 %

Sum BTEX # 0,083 # 0,067 mg/kg TS GC-MSD

19-05-2015 1518163 0

Usikker- het☼ Deteksjons-

grense

Sum BTEX # 0,083 # 0,067 mg/kg TS GC-MSD

TOC ia 4,1 ia 4,0 % TS SS/EN 15936:2012 * 0,06

TBT ia 470 ia 610 µg/kg TS ISO 23161 (mod)* 1

Godkejt av Utarbeidet av

Sjannie Madsen Helle Rasmussen

Laboratorieleder Laborant

Ikke observert hydro karbon.

B 4:

☼ Utvidet usikkerhet, dekningsfaktor 2. Resultater med verdier i området fra deteksjonsgrensen til 10X deteksjonsgrensen kan være knyttet til en analytisk usikkerhet Betegnelser:

Ved metoden, total hydrokarboner - GC-FID, er der funnet hydro karboner tilsvarende:

B 1:

Hydrokarboner i området >C12-C35 tilsvarende asfalt/bitumen/smør-/hydraulikkolje.

B 2:

#: Symboliserer at alle komponenter der er inkludert i denne sum, har en konsentrajjon mindre enn den enkelte komponents deteksjonsgrense.

Emballasje betegnelse: m (membranglas), r (rilsanpose), d (duogasbag), p (plastpose).

opp til +/- 50%.

Kommentar ved denne rapport: * udført af underleverandør.

Resultaterne gjelder kun for de(n) undersøkte prøve(r). Rapporten må ikke gjengis, unntatt i sin helhet, uten laboratoriets skriftlige godkjennelse.

(Efterflg. uttalelser i dette felt om hydrokarbon type, er ikke omfattet av akkrediteringen).

B 3:

(21)

Kunde DMR A/S Identifikasjon Referanse: Ulvøya, fastlandet

Smedgata 32 Vann- og Avløpsetaten, Oslo

N-0651 Oslo Prosjektnr: 15-0030

Att. Ksenia Sæbø/Beate Løland Saksbeh.: MEN

Prøvemottak: 29-04-2015 Rapport dato:

Analyse påbegynt: 04-05-2015 Rapport nr.:

Lagring før analyse: Nedkjølt Antall prøver: 4 Anneks:

Lab. nr. 151816301 151816302 151816303 151816304

Prøvetype Jord Jord Jord Jord Enhet Metode

Emballasje m/r m/r m/r m/r

Prøvetaker PLA, BL PLA, BL PLA, BL PLA, BL

Prøve ID B 1 B 2 B 3 B 4

0,5 0-0,2 0,2 0-0,2

Parameter

Naftalen 0,25 0,61 0,084 0,20 mg/kg TS GC-MSD 0,0050 +/- 15 %

Acenaftylen 0,17 0,55 0,087 0,21 mg/kg TS GC-MSD 0,0050 +/- 15 %

Acenaften 0,090 0,49 0,040 0,15 mg/kg TS GC-MSD 0,0050 +/- 15 %

Flouren 0,17 0,76 0,061 0,25 mg/kg TS GC-MSD 0,0050 +/- 15 %

Fenantren 1,8 5,7 0,97 2,0 mg/kg TS GC-MSD 0,0050 +/- 15 %

Antracen 0,65 2,2 0,27 0,77 mg/kg TS GC-MSD 0,0050 +/- 15 %

Flouranten 2,9 15 1,7 5,0 mg/kg TS GC-MSD 0,0050 +/- 15 %

Pyren 2,4 14 1,6 4,3 mg/kg TS GC-MSD 0,0050 +/- 15 %

Benzo(a)antracen 1,6 7,8 0,85 2,4 mg/kg TS GC-MSD 0,0050 +/- 15 %

Krysen 1,8 8,4 0,92 2,7 mg/kg TS GC-MSD 0,0050 +/- 15 %

Benzo(b/j/k)flouranten 3,1 16 1,4 5,2 mg/kg TS GC-MSD 0,0050 +/- 15 %

Benzo(a)pyren 1,6 8,7 0,83 2,8 mg/kg TS GC-MSD 0,0050 +/- 15 %

Indeno(1,2,3-cd)pyren 1,1 6,3 0,59 2,2 mg/kg TS GC-MSD 0,0050 +/- 15 %

Dibenz(a,h)antracen 0,25 1,4 0,12 0,41 mg/kg TS GC-MSD 0,0050 +/- 15 %

Benzo(ghi)perylen 1,2 6,0 0,59 2,2 mg/kg TS GC-MSD 0,0050 +/- 15 %

Usikker- het☼ Deteksjons-

grense 1518163 0 19-05-2015

Benzo(ghi)perylen 1,2 6,0 0,59 2,2 mg/kg TS GC-MSD 0,0050 +/- 15 %

Sum PAH 19 94 10 31 mg/kg TS

PCB 28 <0,0030 0,0086 <0,0030 0,0032 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB 52 <0,0030 0,020 0,0031 0,0041 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB 101 <0,0030 0,026 <0,0030 0,0053 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB 118 <0,0030 0,025 <0,0030 0,0069 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB 138 <0,0030 0,011 <0,0030 0,0031 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB 153 <0,0030 0,012 <0,0030 <0,0030 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB 180 <0,0030 0,0039 <0,0030 <0,0030 mg/kg TS GC-MSD 0,0030 +/- 15 %

PCB, sum 7 stk # 0,11 0,0031 0,023 mg/kg TS GC-MSD +/- 15 %

Arsen 8,6 9,9 7,1 4,1 mg/kg TS DS259-ICP 1,5 +/- 14 %

Bly 39 91 27 48 mg/kg TS DS259-ICP 1,0 +/- 14 %

Kadmium 0,26 1,6 0,068 0,70 mg/kg TS DS259-ICP 0,020 +/- 14 %

Krom, total 18 36 40 18 mg/kg TS DS259-ICP 1,0 +/- 14 %

Kobber 28 170 18 75 mg/kg TS DS259-ICP 1,0 +/- 14 %

Nikkel 18 21 42 13 mg/kg TS DS259-ICP 0,50 +/- 14 %

Sink 190 360 87 210 mg/kg TS DS259-ICP 1,5 +/- 14 %

Kvikksølv 0,095 2,2 0,23 0,55 mg/kg TS DS259-CVAFS 0,020 +/- 10 %

Godkejt av Utarbeidet av

Sjannie Madsen Helle Rasmussen

Laboratorieleder Laborant

Resultaterne gjelder kun for de(n) undersøkte prøve(r). Rapporten må ikke gjengis, unntatt i sin helhet, uten laboratoriets skriftlige godkjennelse.

☼ Utvidet usikkerhet, dekningsfaktor 2. Resultater med verdier i området fra deteksjonsgrensen til 10X deteksjonsgrensen kan være knyttet til en analytisk usikkerhet Betegnelser:

Kommentar ved denne rapport:Ingen

#: Symboliserer at alle komponenter der er inkludert i denne sum, har en konsentrajjon mindre enn den enkelte komponents deteksjonsgrense.

opp til +/- 50%.

Emballasje betegnelse: m (membranglas), r (rilsanpose), d (duogasbag), p (plastpose).

(22)

(23)

DMR Sagsnavn:

Smedgata 32 Sagsnr.

0651/Oslo Lokalitet:

Udt.dato:

Prøvetager:

Rapport dato:

Rapport nr.:

Bilag:

Metode DS/EN 13286-5:2003

DS/EN 933-1:2004 DS/EN 933-8 Annex A

pr VI 99-6:2004 DS 405.11

DS/EN 933-1+DS/CEN ISO/TS 17892-4 DS/EN 933-1+DS/CEN ISO/TS 17892-4

VD 611.11 prVI 99-9:2010

Reduceret Glødetab, 975° C prVI 99-9:2010

VD L & P 16 pr VI 99-4:2007 DS/EN 27888:2003 Reaktionstal/pH-værdi ( Rt )

Glødetab, 550°C ( Humusindhold )

Ledningstal ( Lt )

Komprimeringskontrol m. isotopsonde Proctorforsøg

Minifaldlod

Sigte+hydrometeranalyse 1 stk.

Sediment B2

Vibrationsforsøg Materiale Prøve ID

Parameter

Sigteanalyse Sandækvivalent

Vandindhold

Teksturanalyse Kalkindhold Lab. nr.

18.05.2015

Opbevaring før prøvning

1

1519506-1 04.05.2015

04.05.2015 Prøver modtaget den:

Analyse påbegyndt den:

Ulvøya 15-0030 Rekvirent

04.05.2015 Rekvirent

Prøvningsresultaterne gælder kun for de prøvede emner/delmængder. Uden laboratoriets skriftlige tilladelse må rapporten kun gengives i sin helhed.

Geoteknisk assistent Kommentarer:

Resterende prøvemateriale opbevares i 14 dage, hvorefter det kasseres, medmindre anden aftale træffes.

Godkendt af

Jan Månsson

(24)

Rekvirent DMR Sagsnavn:

Smedgata 32 Sagsnr.

1519506-1

Kornkurve

Ulvøya 15-0030

30 40 50 60 70 80 90 100

Gennemfald, %

LER SILT SAND GRUS STEN

Gennemfald sigte mm % %

63 100,0 17,3

31,5 100,0 15,7

16 100,0 13,4

8 95,8 11,5

4 82,7 10,0

2 71,2 8,4

1 62,3 6,8

0,5 56,6 5,3

0,25 50,2 3,2

0,125 34,0 1,5

0,063 19,7

Udarbejdet af Jan Månsson Kommentarer:

0,0459 0,0329 0,0237

0,0090 0,0063 0,0170

0,0045 Kornstørrelse mm

0,0125

0,0014 0,0032 0

10 20 30

0,001 0,01 0,1 1 10 100

Kornstørrelse, mm

(25)

DMR Sagsnavn:

Smedgata 32 Sagsnr.

Udt.dato:

Prøvetager:

Rapport dato:

Rapport nr.:

Bilag:

Metode DS/EN 13286-5:2003

DS/EN 933-1:2004 DS/EN 933-8 Annex A

pr VI 99-6:2004 DS 405.11

DS/EN 933-1+DS/CEN ISO/TS 17892-4 DS/EN 933-1+DS/CEN ISO/TS 17892-4

VD 611.11 prVI 99-9:2010

Reduceret Glødetab, 975° C prVI 99-9:2010

VD L & P 16 pr VI 99-4:2007 DS/EN 27888:2003 Reaktionstal/pH-værdi ( Rt )

Prøver modtaget den:

Analyse påbegyndt den:

Ulvøya 15-0030 Rekvirent

04.05.2015 Rekvirent

Lab. nr.

18.05.2015

Opbevaring før prøvning

1

1519506-2

Teksturanalyse Kalkindhold

Sediment B4

Vibrationsforsøg Materiale Prøve ID

Parameter

Sigteanalyse Sandækvivalent

04.05.2015 04.05.2015

Vandindhold

Glødetab, 550°C ( Humusindhold )

Ledningstal ( Lt )

Komprimeringskontrol m. isotopsonde Proctorforsøg

Minifaldlod

Sigte+hydrometeranalyse 1 stk.

Godkendt af

Jan Månsson Kommentarer:

Resterende prøvemateriale opbevares i 14 dage, hvorefter det kasseres, medmindre anden aftale træffes.

Geoteknisk assistent

Prøvningsresultaterne gælder kun for de prøvede emner/delmængder. Uden laboratoriets skriftlige tilladelse må rapporten kun gengives i sin helhed.

(26)

Rekvirent DMR Sagsnavn:

Smedgata 32 Sagsnr.

1519506-2

Kornkurve

Ulvøya 15-0030

30 40 50 60 70 80 90 100

Gennemfald, %

LER SILT SAND GRUS STEN

Gennemfald sigte mm % %

63 100,0 10,1

31,5 100,0 9,0

16 82,3 8,6

8 65,4 7,9

4 52,4 7,1

2 42,6 6,5

1 35,4 5,3

0,5 30,2 3,8

0,25 23,5 2,8

0,125 14,8 1,1

0,063 11,4

Udarbejdet af Jan Månsson Kommentarer:

0,0122

0,0013 0,0032 Kornstørrelse mm

0,0446 0,0322 0,0229

0,0087 0,0062 0,0165

0,0045 0

10 20 30

0,001 0,01 0,1 1 10 100

Kornstørrelse, mm

(27)

(28)

Referanse: Ulvøya, fastlandet, Vann- og Avløpsetaten, Oslo, Prosjektnr: 15-0030, Saksbeh.: MEN

Lab. nr. 151816301 151816302 151816303 151816304 Meget god God Moderat Dårlig Svært dårlig Svært dårlig

Samlet Klasse 3 4 3 3 1 2 3 4 5 >5

Emballasje m/r m/r m/r m/r Normverdi Helsebaserte Helsebaserte Helsebaserte Nivå som Nivå som

Prøvetaker PLA, BL PLA, BL PLA, BL PLA, BL akseptkriterier akseptkriterier akseptkriterier anses å være anses å være

Prøve ID B 1 B 2 B 3 B 4 farlig avfall farlig avfall

Tørrstoff, TS % (w/w) 88 51 95 54

Hydrocarboner >C5-C6 mg/kg TS <2,5 <2,5 <2,5 <2,5 Hydrocarboner >C6-C8 mg/kg TS <2,5 <2,5 <2,5 <2,5

Hydrocarboner >C8-C10 mg/kg TS <2,5 <2,5 <2,5 <2,5 10 10 40 50 20000 > 20000

Hydrocarboner >C10-C12 mg/kg TS <5,0 <5,0 <5,0 <5,0 50 60 130 300 20000 > 20000

Hydrocarboner >C12-C35 mg/kg TS 30 480 <10 260 100 300 600 2000 20000 > 20000

Total hydrocarboner >C5-C35 mg/kg TS 30 480 # 260

Benzen mg/kg TS <0,010 <0,010 <0,010 <0,010 0,01 0,015 0,04 0,05 1000 > 1000

Toluen mg/kg TS <0,010 0,042 <0,010 0,035

Etylbenzen mg/kg TS <0,010 <0,010 <0,010 <0,010

m/p-Xylen mg/kg TS <0,010 0,041 <0,010 0,032

o-Xylen mg/kg TS <0,010 <0,010 <0,010 <0,010

Sum BTEX mg/kg TS # 0,083 # 0,067

TOC % TS ia 4,1 ia 4,0

TBT µg/kg TS ia 470 ia 610

Naftalen mg/kg TS 0,25 0,61 0,084 0,20

Acenaftylen mg/kg TS 0,17 0,55 0,087 0,21

Acenaften mg/kg TS 0,090 0,49 0,040 0,15

Flouren mg/kg TS 0,17 0,76 0,061 0,25

Fenantren mg/kg TS 1,8 5,7 0,97 2,0

Antracen mg/kg TS 0,65 2,2 0,27 0,77

Flouranten mg/kg TS 2,9 15 1,7 5,0

Pyren mg/kg TS 2,4 14 1,6 4,3

Benzo(a)antracen mg/kg TS 1,6 7,8 0,85 2,4

Krysen mg/kg TS 1,8 8,4 0,92 2,7

Benzo(b/j/k)flouranten mg/kg TS 3,1 16 1,4 5,2

Benzo(a)pyren mg/kg TS 1,6 8,7 0,83 2,8 0,1 0,5 5 15 100 > 100

Indeno(1,2,3-cd)pyren mg/kg TS 1,1 6,3 0,59 2,2

Dibenz(a,h)antracen mg/kg TS 0,25 1,4 0,12 0,41

Benzo(ghi)perylen mg/kg TS 1,2 6,0 0,59 2,2

Sum PAH mg/kg TS 19 94 10 31 2 8 50 150 2500 > 2500

PCB 28 mg/kg TS <0,0030 0,0086 <0,0030 0,0032

TA-2553

(29)

PCB 180 mg/kg TS <0,0030 0,0039 <0,0030 <0,0030

PCB, sum 7 stk mg/kg TS # 0,11 0,0031 0,023 0,01 0,5 1 5 50 > 50

Arsen mg/kg TS 8,6 9,9 7,1 4,1 8 20 50 600 1000 > 1000

Bly mg/kg TS 39 91 27 48 60 100 300 700 2500 > 2500

Kadmium mg/kg TS 0,26 1,6 0,068 0,70 1,5 10 15 30 1000 > 1000

Krom, total mg/kg TS 18 36 40 18 50 200 500 2800 25000 > 25000

Kobber mg/kg TS 28 170 18 75 100 200 1000 8500 25000 > 25000

Nikkel mg/kg TS 18 21 42 13 60 135 200 1200 2500 > 2500

Sink mg/kg TS 190 360 87 210 200 500 1000 5000 25000 > 25000

Kvikksølv mg/kg TS 0,095 2,2 0,23 0,55 1 2 4 10 1000 > 1000

Resultater markert med denne fargen er ikke tatt med i klassifiseringen!

Højvang Laboratorier A/S fraskriver seg et hvert ansvar i forbindelse med anvendelse av foretatte klassifisering.

Brukeren må i hvert tilfelle sikre seg at klassifiseringen er korrekt.

Ved hasteanalyser kan redusert ekstraksjonstid gi nedsatt ekstraksjonsutbytte for alifater. Utbyttet vil typisk utgjøre 80 - 90 % av resultatet ved normal ekstraksjonstid (ved høytkokende alifater dog ned til 50 %). Klassifiseringen tar ikke hensyn til dette.
