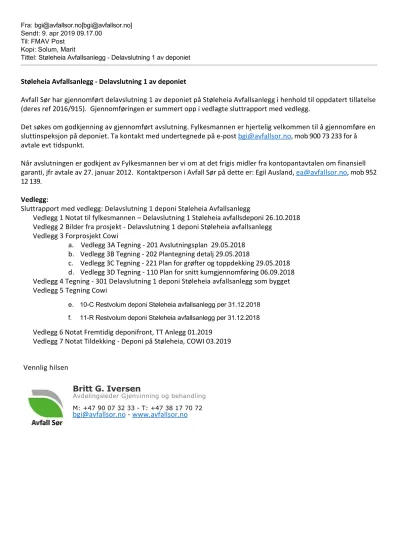

Fra: [email protected][[email protected]]
Sendt: 9. apr 2019 09.17.00 Til: FMAV Post
Kopi: Solum, Marit
Tittel: Støleheia Avfallsanlegg - Delavslutning 1 av deponiet
Støleheia Avfallsanlegg ‐ Delavslutning 1 av deponiet
Avfall Sør har gjennomført delavslutning 1 av deponiet på Støleheia Avfallsanlegg i henhold til oppdatert tillatelse (deres ref 2016/915). Gjennomføringen er summert opp i vedlagte sluttrapport med vedlegg.
Det søkes om godkjenning av gjennomført avslutning. Fylkesmannen er hjertelig velkommen til å gjennomføre en sluttinspeksjon på deponiet. Ta kontakt med undertegnede på e‐post [email protected], mob 900 73 233 for å avtale evt tidspunkt.
Når avslutningen er godkjent av Fylkesmannen ber vi om at det frigis midler fra kontopantavtalen om finansiell garanti, jfr avtale av 27. januar 2012. Kontaktperson i Avfall Sør på dette er: Egil Ausland, [email protected], mob 952 12 139.
Vedlegg:
Sluttrapport med vedlegg: Delavslutning 1 deponi Støleheia Avfallsanlegg
Vedlegg 1 Notat til fylkesmannen – Delavslutning 1 Støleheia avfallsdeponi 26.10.2018 Vedlegg 2 Bilder fra prosjekt ‐ Delavslutning 1 deponi Støleheia avfallsanlegg
Vedlegg 3 Forprosjekt Cowi
a. Vedlegg 3A Tegning ‐ 201 Avslutningsplan 29.05.2018
b. Vedlegg 3B Tegning ‐ 202 Plantegning detalj 29.05.2018
c. Vedlegg 3C Tegning ‐ 221 Plan for grøfter og toppdekking 29.05.2018
d. Vedlegg 3D Tegning ‐ 110 Plan for snitt kumgjennomføring 06.09.2018
Vedlegg 4 Tegning ‐ 301 Delavslutning 1 deponi Støleheia avfallsanlegg som bygget Vedlegg 5 Tegning Cowi
e. 10-C Restvolum deponi Støleheia avfallsanlegg per 31.12.2018
f. 11-R Restvolum deponi Støleheia avfallsanlegg per 31.12.2018
Vedlegg 6 Notat Fremtidig deponifront, TT Anlegg 01.2019 Vedlegg 7 Notat Tildekking ‐ Deponi på Støleheia, COWI 03.2019
Vennlig hilsen
Britt G. Iversen
Avdelingsleder Gjenvinning og behandling M: +47 90 07 32 33 - T: +47 38 17 70 72
[email protected] - www.avfallsor.no
TT-anlegg utarbeidet etter ferdigstillelse av prosjektet et notat om fremtidig deponifront med anbefalinger av videre delavslutninger, se vedlegg 6. Fremdrift vil avhenge av tilgangen på deponimasser, og anbefalte delavslutninger dekker en deponifront på:
- Forslag til delavslutning 2 omfatter ca. 10 000 m2 - Forslag til delavslutning 3 omfatter ca. 12 000 m2
I vedlegg 7 Notat Tildekking av deponi på Støleheia har COWI skrevet en oppsummering av prosjektet.
Vedlegg:
1. Notat til fylkesmannen – Delavslutning 1 Støleheia avfallsdeponi 26.10.2018 2. Bilder fra prosjektet
3. Forprosjekt Cowi 4 stk. tegninger
4. Tegning - 301 Delavslutning 1 deponi Støleheia avfallsanlegg som bygget 5. Tegning
a. 10-C Restvolum deponi Støleheia avfallsanlegg per 31.12.2018 b. 11-R Restvolum deponi Støleheia avfallsanlegg per 31.12.2018 6. Notat Fremtidig deponifront, TT Anlegg 01.2019
7. Notat Tildekking - Deponi på Støleheia, COWI 03.2019
Kristiansand 08.04.2019
Britt G. Iversen, avdelingsleder Gjenvinning og behandling Harry Hansen, driftsleder Støleheia avfallsanlegg
Gina H. Hjetland, rådgiver avdeling Gjenvinning og behandling
Avfall Sør har startet delavslutning 1 av deponiet på Støleheia avfallsanlegg som gjøres i henhold til oppdatert driftstillatelse (2016/915).
Avfall Sør ønsker å invitere fylkesmannen på neste byggemøte for delavslutningen som er mandag 12.november klokka 08:00-10:00. Dersom tidspunktet ikke passer finner vi gjerne et annet tidspunkt for en befaring på deponiet.
- Delavslutningen gjennomføres fordi deponiets utformingen krever dette med tanke på forsvarlig prosjektgjennomføring med maskiner, personell og materiell.
- Delavslutning vil fører til mindre sigevann gjennom deponiet.
- Prosjektet forventes å være ferdig i november 2018.
- Cowi har vært rådgiver i avslutningsplanen for deponiet tilhørende tillatelsen, og har prosjektert delavslutning 1 med plan for topptetting og drenering.
- TT Anlegg er entreprenør og utfører arbeidet på deponiet sammen med Avfall Sørs ansatte.
- Vedlagt er snitt for oppbygging av topptetting samt bilder fra deponiet før oppstart og underveis i prosjektet.
Side 1 av 15
Bilder fra prosjektet –
Delavslutning 1 deponi Støleheia
Bilde 1 -31.07.2018 (Før oppstart delavslutning)
Bilde 2 -31.07.2018 (Før oppstart delavslutning)
Side 2 av 15
Bilde 3 -31.07.2018 (Før oppstart delavslutning)
Bilde 4 -29.08.2018 (Før oppstart delavslutning)
Side 3 av 15
Bilde 5 -04.09.2018 (Fra deponiavslutning 1)
Bilde 6 -05.09.2018 (Fra deponiavslutning 1)
Side 4 av 15
Bilde 7 -06.09.2018 (Fra deponiavslutning 1)
Bilde 8 -14.09.2018
Side 5 av 15
Bilde 9 -14.09.2018 (Fra deponiavslutning 1)
Bilde 10 -14.09.2018 (Fra deponiavslutning 1)
Side 6 av 15
Bilde 11 -19.09.2018 (Fra deponiavslutning 1)
Bilde 12 -20.09.2018 (Fra deponiavslutning 1)
Side 7 av 15
Bilde 13 - 25.09.2018
Bilde 14 -28.09.2018 (Fra deponiavslutning 1)
Side 8 av 15
Bilde 15 -03.10.2018 (Fra deponiavslutning 1)
Bilde 16 -05.10.2018 (Fra deponiavslutning 1)
Side 9 av 15
Bilde 17 -11.10.2018 (Fra deponiavslutning 1)
Bilde 18 -16.10.2018 (Fra deponiavslutning 1)
Side 10 av 15
Bilde 19 -16.10.2018 (Fra deponiavslutning 1)
Bilde 20 -24.10.2018 (Fra deponiavslutning 1)
Side 11 av 15
Bilde 21 -24.10.2018 (Fra deponiavslutning 1)
Bilde 22 - 24.10.21018
Side 12 av 15
Bilde 23 -07.11.2018 (Fra deponiavslutning 1)
Bilde 24 -12.11.2018 (Fra deponiavslutning 1)
Side 13 av 15
Bilde 25 -13.11.2018 (Fra deponiavslutning 1)
Bilde 26 -04.12.2018 (Fra deponiavslutning 1)
Side 14 av 15
Bilde 27 -04.12.2018 (Fra deponiavslutning 1)
Bilde 28 -12.12.2018 (Fra deponiavslutning 1)
Side 15 av 15
Bilde 29 -12.12.2018 (Fra deponiavslutning 1)
Bilde 30 -26.03.2019 (Fra deponiavslutning 1)
! "
# ! $ ! % " "& ' &
() * ) & + , -- , . , - . --
/ 0& + , - ) 11 &
( ) ((& 222"(( 1"
& 3 1(4 1( )5(( 1"
67" )"& ,, -- + ,
NOTAT
Dato: 17.01.19
Sak: Avfall Sør – Fremtidig tildekking av deponi
Høsten 2018 utførte TT Anlegg en betydelig tildekking av deponi for forurenset avfall på Avfall Sørs anlegg på Støleheia iht gjeldende avslutningsplan for deponiet. Videre tildekking av deponiet avhenger av tilgangen på deponimasser fremover og kan utføres på flere måter. På oppdrag fra Avfall Sør har vi sett litt på
mulighetene og disse er beskrevet i det videre.
Bilde av ferdig tildekking av deponi mot sør
Pr i dag er ca 7.000 m2 av deponifronten mot sør nå tildekket iht tegninger og beskrivelser fra Cowi. Det er etablert et overvannssystem for å håndtere rent overflatevann med nødvendige sandfangskummer. Dette bygges videre på dette systemet ved fremtidig utvidelse av tildekkingen. Fyllingen er ferdig tildekket til ca kt 247 (grønt område på fig. 2 neste side). Se også As-built tegning 301 fra Cowi.
Fig. 1 – utsnitt av As-built tegning første delfase
Neste fase for tildekking foreslås opp til ca kote 255 i front og samtidig begynne på tildekkingen mot
høyspentlinjen mot vest (fig.2, rosa område) til samme høyde. Dette utgjør ca 10.000 m2 tildekket areal, men kan naturligvis deles mer opp dersom tilgang på deponimasse og ikke minst betong tilsier et mindre volum.
Fig.2 - Foreslått faseutvikling av fremtidig deponifront.
Bakgrunnen til at vi foreslår ca kt 255 i front er at det etter vår mening bør legges inn en hylle med en åpen grøft for overflatevann for å fjerne en del overvann fra fyllingsfronten og dermed unngå for store
vannmengder nede ved fyllingsfoten (steinmur mot sør). Nødvendigheten og utforming av denne grøften må naturligvis ses på av prosjekterende, men vi har lagt inn en bredde på 2 m, med ensidig fall østover slik at vannet kan føres utenom resten av fyllingsfronten og videre ned mot, og forbi, rensebassengene. Se fig. 3.
Fig.3 - Skisse med overvannsgrøft på ca kt 255.
Fra denne grøften kan en videre tildekking gjøres opp til kote 275, dvs i høyde med asfaltdekket på
flyplassen (skravert i turkis på fig. 2). Området utgjør ca 12.400 m2, og kan selvsagt deles opp etter behov.
Fig.4 -: Skisse på tildekking opp til kt 275, totalt ca 30.000 m2
Agder Energis høyspentlinjer
AE Nett har to høyspentlinjer gjennom området, Stølen – Krossen og Steinsfossen – Krossen, og vi har vært i kontakt med deres kundesenter vedr sikkerhetsavstander i forhold til fremtidig fyllingsfront i nærheten av disse. Svaret på vår henvendelse 06.12.18 var som følger:
Vi har jo her byttet ut og satt opp nye høye master for noen år siden, på begge linjene. Vi ønsker å ha god høyde over bakken her. Antar at det kan bli aktiviteter under og ved linjene i farmtiden.
Absolutt minimumsavstander fra spenningsførende liner og ned til bakken er 7,5 meter. Dette avstandskravet gjelder i ugunstigste tilfelle, det vil si med snø og is på faselinene. Her er lange spenn, og linene vil derfor kunne sige en del når snø og is legger seg på linene.
Vi må gjøre noen beregninger på hvor mye de vil kunne sige. Antar (uten å love noe) at vi må ha ca. 10 meter avstand fra faselinene og ned til bakken under normale forhold, uten snø og is.
Basert på dette har vi lagt opp til en minsteavstand på ca 16 meter fra nærmeste linje. Dette for å stå friere til å arbeide under linjene uten at Leder for Sikkerhet (LfS) må være tilstede til enhver tid. Dette vil naturligvis få en viss betydning for det totale deponivolumet og må derfor avklares nærmere på et senere tidspunkt.
Det understrekes likevel at AE Nett / LFS alltid skal kontaktes ved arbeider i nærheten av linjene.
Fig. 5 - Prosjektert minimumsavstand til AE Netts linjer
Massebehov for videre tildekking
For å stipulere et behov for masser til videre tildekkingsfaser, kan vi ta utgangspunkt i tegning 221 fra Cowi:
Fig. 6 – utsnitt tegning 221
Det drenerende grunnlaget har bestått av betongavfall og har hatt en tykkelse på3-4 m (hyllebredden for maskiner). Det må påregnes ca 10% overlapp på duker og membraner. Ut fra dette vil man få følgende omtrentlig behov ved fremtidig tildekking:
Massetype enh pr m2 total kt 255 total kt 275 Sum total
Prosjektert areal m2 10 232 12 382 22 614
Knust betong m3 3,5 35 812 43 337 79 149
Fiberduk m2 1,1 11 255 13 620 24 875
Aske m3 0,1 1 023 1 238 2 261
Bentonitt m2 1,1 11 255 13 620 24 875
Avrettingslag 0-6 mm m3 0,1 1 023 1 238 2 261
Drenslag 16-32 m3 0,3 3 070 3 715 6 784
Geonett m2 1,1 11 255 13 620 24 875
Toppdekke jord m3 0,7 7 162 8 667 15 830
Som nevnt over vil det være fullt mulig å tildekke deponiet i en annen takt enn angitt, dette vil etter vårt syn i stor grad avgjøres av tilgang på deponimasser, både forurensede og betongmasser.
Vi håper notatet kan være til nytte for å planlegge videre tildekking av deponiet, og står naturligvis til tjeneste når dette blir aktuelt.
Med vennlig hilsen
Espen Hille Prosjektleder
Vedlegg: Mailkorrespondanse med Agder Energi Kundesenter vedr avstand til linjer Skisser utarbeidet av TT Anlegg
Fra: Agder Energi Nett <[email protected]>
Sendt: 10. desember 2018 09:17 Til: Espen Hille <[email protected]>
Emne: [AE Nett:2003835] Avklaring høyspentlinjer - Avfall Sør Støleheia
! " #
$%
Med vennlig hilsen
Agder Energi Nett Kundesenter
E-post: [email protected] | Telefon: 38 60 72 72
Postboks 603 Lundsiden | 4606 Kristiansand
Kontonummer: 1503.22.39495 | Organisasjonsnr: NO 982 974 011 MVA www.aenett.no
&&&&&' (&&&&&
)
%* $+ +%$, $-(%+
. ) . / ) 0
& 1 1
Hei,
Vi har i oppdrag for Avfall Sør å tildekke fylling for forurenset masse på deres anlegg på Støleheia, og er i den anledning også bedt om å prosjektere videre (fremtidig) tildekking av denne. I den forbindelse trenger vi en klargjøring av avstander til høyspentlinjene Stølen - Krossen og Steinsfossen – Krossen som krysser over tomta (ref vedlegg Avfall Sør Støleheia – AE linjer). Tillatt fremtidig fylling vil ligge betydelig høyere på begge sider av linjene, men vi må naturligvis tilpasse oss linjene. Vedlagt ligger noen foreløpige skisser på en begynnelse av fyllingene, og vi er da ute etter en aksept fra AE for dette, evt tilpasninger som må gjøres.
Vi har skannet inn linjene, og har således god kontroll på disse. Til informasjon er linjene angitt i snitt tegnet inn som de nederste og ytterste som vil ha påvirkning på fyllingene, og foreløpig er det angitt en sikkerhetsavstand på ca 18 m. Fint med en snarlig tilbakemelding, og det er bare å ta kontakt ved behov for ytterligere informasjon / møte / befaring.
Espen
Med vennlig hilsen
Espen Hille
Distriktsleder Kristiansand Prosjektleder
Mob: +47 90 98 54 03 www.ttas.no
http://projects.cowiportal.com/ps/A014276/Documents/3 Prosjektdokumenter/Geologiske vurderinger/NOT002 - sluttdekning.docx
ADRESSE COWI AS
Tordenskjoldsgate 9 4612 Kristiansand
TLF +47 02694
WWW cowi.no
OPPDRAGSNR. A014276 DOKUMENTNR. 1
VERSJON 1
UTGIVELSESDATO 29.03.2019 UTARBEIDET SAO
INNHOLD
1 Innledning 1
2 Beskrivelse 2
3 Etappevis utbygging 3
4 Vurdering 4
1 Innledning
Etter ønske fra Avfall Sør ble det gjennomført tildekking på deler av deponiet (fronten lengst sør) høsten 2018. Dette for å minimere sigevannsutslippet samt ta hand om overvann fra deponiet og de tilstøtende arealer som har tilrenning inn i deponiet.
Figur 1 Tildekket deponiet AVFALL SØR AS
NOTAT
TILDEKKING - DEPONI PÅ
STØLEHEIA
2/3 TILDEKKING – DEPONI STØLEHEIA
http://projects.cowiportal.com/ps/A014276/Documents/3 Prosjektdokumenter/Geologiske vurderinger/NOT002 - sluttdekning.docx
2 Beskrivelse av arbeidene
Planen for tildekking av deponifronten var i størrelsesorden 3000 m². Avfall Sør fikk i den perioden som arbeidene pågikk inn mye betongmasser. Disse massene var ønskelig å benytte til oppbygging av deponifronten. Arealet ble da utvidet til ca.
7000 m². Disse massene er stabile og drenerende. Det er lagt et 3-4 m tykt lag med betongmasser før tildekkingen ble påbegynt. Dreneringen av sigevann under bentonittmembranen vil da gå ned i deponiet og ikke presse vannet ut mot membranen. Under membranen ble det lagt ut et 10 cm tykt lag med aske. Dette for å få et stabilt og godt avrettingslag før membranen ble lagt ut. Over membranen ble det lagt ute et 10 cm tykt lag med reine avrettingsmasser. Avrettingsmassene er viktige for å ivareta funksjonen til membranen. Dette er et krav fra
membranleverandøren. Over avrettingslaget ble det lagt ut et drenerende lag for å lede overvann ut i drensgrøftene langs kanten av deponiet. Under toppdekket ble det lagt ut et geonett for å hindre utgliding/erosjon. Til toppdekket er det benyttet rein jordblanding etter oppskrift fra Grønn Vekst.
Drensledning og tette ledninger langs kantene og i foten av deponiet fører overvannet til eksisterende bekk sør for deponiet.
Figur 2 Oversikt over oppbygging av tildekkingen.
Figur 3 Plan som viser ledninger og tildekkingsområdet
TILDEKKING – DEPONI STØLEHEIA
http://projects.cowiportal.com/ps/A014276/Documents/3 Prosjektdokumenter/Geologiske vurderinger/NOT002 - sluttdekning.docx 3/3
3 Etappevis tildekking
For å få en optimal drift på deponiet samt oppfylle Fylkesmannens tillatelse datert 09.11.2016, pkt 3.9 – Avslutning og etterdrift, utføres det en etappevis tildekking av deponiet.
Anleggsmessig er det også viktig at avslutningen utføres trinnvis.
Etter hvert som deponiet øker i volum er det viktig at en til enhver tid har fokus på type masser som skal anlegges i fronten av deponiet samt hvor store områder en bør avslutte i forhold til driften av deponiet. Notat fra TT Anlegg datert 17.01.2019 kan være et arbeidsverktøy i forhold til videre etappevis tildekking for de 2 neste etappene. Deponiets utforming og type avfall inn på deponiet vil være avgjørende i forhold til fremdriften på tildekkingen.
Figur 4 Forslag til etappevis utbygging
4 Vurdering
Tildekkingen som er utført er i tråd med Fylkesmannens anbefaling i tillatelsen som er gitt datert 09.11.2016.
Det er viktig at Avfall Sør i god tid før tildekking av neste etappe, planlegger og tilrettelegger med hensyn på masseforbruk.
