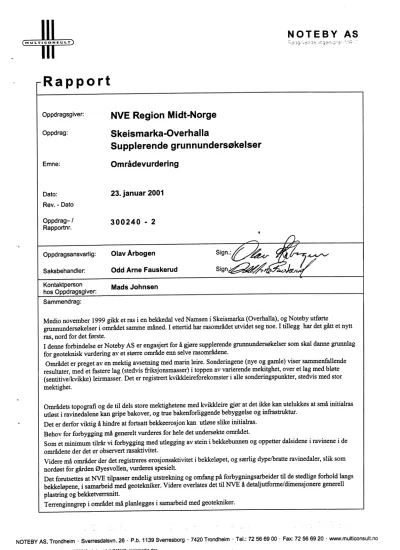

N O T E B Y A S
M U L T I C O N s U L T
R a p p o r t
Oppdragsgiver:
Oppdrag:
Emne:
NV E Region Midt-Norge Skeismarka-Overhalla
Supplerende grunnundersøkelser
Områdevurdering
Dato:
Rev. - Dato
23. j anuar 2001
Oppdrag- /
Rapportnr. 3 0 0 2 4 0 - 2
Oppdragsansvarlig:
Saksbehandler:
Olav Årbog en Odd A rne Fauskerud Kontaktperson
hos Oppdragsgiver: Mads Johnsen Sammendrag:
Medio november 1999 gikk et ras i en h ekkedal ved N amsen i Skeismarka (Overhalla), og N oteby utførte grunnundersøkelser i området samme måned. I ettertid har rasområdet utvidet seg noe. I tillegg har det gått et nytt ras, nord for det første .
I denne forb indelse er Noteby AS er engasj ert for
a
gjore supplerende grunnundersøkelser som skal danne grunnlag for geoteknisk vurdering av et større område enn selve rasområdene.Området er preget av en m ektig avsetning med marin leire. Sonderingene (nye og gamle) viser sammenfallende resultater, med et fastere lag (stedvis friksjonsmas ser) i topp en av varierende mekitghet, over et lag med b løte (sentitive/kvikke) leirmasser . Det er registrert kvikkleireforekomster i alle sonderingspunkter, stedvis med stor mekt ighet.
Områdets topogr afi og de til dels store mektighetene med kvikkleire gjør at det ikke kan utelukkes at små initialras utløst i ravinedalene kan gripe bakover, og true bakenforliggende b ebyggelse o g infrastruktur.
Det er derfor viktig
a
hindre at fortsatt hekkeerosj on kan utløse slike initialras.Behov for forb ygging mågenerelt vurderes for hele det undersøkte området.
Som et minimum tilrår vi forbygging m ed utlegging av stein i bekkebunnen og oppetter dalsidene i ravinene i de områdene der det er observert rasaktivi tet.
Videremåområder der det registreres erosj onsaktivitet i bekkeløpet, og særlig dype/bratte ravinedaler, slik som nordøst for gården Øyesvollen, vurderes spesielt.
Det forutsettes at NVE tilp asser endelig utstrekning og omfang på forbygningsarb eider tilde stedlige forhold langs hekkeløpene, i samarbeid med geotekniker . V idere overlates det til NVE
a
detalj utf orme/dimensjonere generell plastring og hekketverrsnitt.Terrenginngrep i området måp lanlegges i samarbeid med geotekniker .
NOTEBY AS, Trondheim • Sverresdalsvn. 26 · P.b. 1139 Sverresborg · 7420 Trondheim ·Tel.:72 56 69 00 · Fax: 72 56 69 20 · www.multiconsult.no
t rheim0 t \prosjekt\prosjekt_ geo3 00240_skeismarkar0 11 15_skeismarka.doc
Skeismarka-Overhalla
Områdevurdering -
N O T E B Y A S
Innholdsfortegnelse
1. Innledning 3
2 . Tidligere undersøkelser 3
3. Suppler ende undersøk elser 3
3.1 Feltarbeid 3
3.2 Laboratori earbeid 4
4 . Top ogr afi og grunnforhold 4
4.1 T op ografi 4
4.2 Grunnforhold 4
4 .2 . l Sonderingsresultater 4
4.2 .2 Prøvetakingsresultater 5
5. Ori enterende vurdering av området 6
6. Tiltak 6
Tegninger
4000-1D og - 2D:
300240 -0:
-2:
- 10:
- 11:
- 12:
- 13:
- 14:
-60 : -6 1:
-102:
Vedlegg
Vedlegg 1:
Vedlegg 2 : Vedlegg 3:
Vedlegg 4 :
G eoteknisk bilag Oversiktskart B orplan
Geotekniske data, PR 1 Geotekniske data, PR2 Geotekniske data, PR3 Geotekniske data, PR4 Geotekniske data, PR 5 K om graderingskurver, PR l K om graderingskurver, PR2 og 4 Profil C-C
Utskrifter av sonderingsresultater, borpunkt 1-15 Utskrifter og tolkning av CPTU-son derin ger Utskrift av NGI-sonderin g i omr ådet Rapport fra treaksialforsøk, NTNU
300240/oaf 23. januar 2001
I ltrheim01 \prosjektlprosjekt_geo\300240_skeismarkal!O10115 _ skeismarka.doc
Side 2 av 7
Ske ismarka-Overhalla
Områdevurdering -
N O T E B Y A S
1. Innledning
I forbindelse med et ras som gikk i en bekkedal ved Namsen i Skeismarka ved Øyesvoll i Overhalla medio november 1999, utførte Noteby grunnundersøkelser i rasområdet. I ettertid har rasområdet utvidet seg noe, og i tillegg har det gått en nytt ras, nord for den først e rasgropa.
På bakgrunn av dette er Noteby engasj ert for å gjøre supplerende grunnundersøkelser i en utvidet del av området. Nye undersøkelser, sammen med tidligere, skal danne grunnlaget for en vurdering av et større område og mulig risiko for at ras kan true omliggende bebyggelse.
I denne rapporten presenteres resultatene fraden supplerende grunnundersøkelsen sammen med resultatenefrade tidligere undersøkelsene. I rapportens første del blir resultatene sammenstilt og vurdert. Som en avslutning diskuteres nødvendige arbeider for å opprettholde dagens stabiltetsnivå og evt. stabilitetsforbedrende tiltak i området.
2. Tidligere undersøkelser
Innledende undersøkelser ved det første rasområdet, og like vest for dette, ble utført av Noteby i uke 4 7 og 48/99. I tillegg ble det utført to sonderinger nær et tidligere ras (borpunkt 6 og 7) Undersøkelsen omfattet :
Dreietrykksondering i 7 punkter(borpunkt 1- 7) Opptak av en prøveserie, PR l (ved borpunkt 2)
Installering av et piezometer for poretrykksmåling (ved borpunkt 2) Plassering av borpunkter er vist på borplanen i tegning 300240-2.
Opptatte prøver ble rutinemessig klassifisert og undersøkt ved vårt geotekniske laboratorium. I tillegg ble det utført korngraderingsanalyse på en prøve. Resultater fra
laboratorieundersøkelsen er presentert som geotekniske data i tegning 300240- 10 og som korngraderingskurve i tegning -60.
For bedre fastlegging av styrkeegenskaper ble det utført treaksialforsøk på en prøve. Forsøket ble utført ved Institutt for geoteknikk, NTNU, i desember 1999 (se vedlegg 4).
I forbindelse med kartleggingen av kvikkleiresoner har NGI utført to sonderinger i området.
Utskrift fra sondering NGI- 124 er vist i vedlegg 3, mens vi ikke har resultatet fra sondering NGI- 12 1.
3. Supplerende undersøkelser
3.1 Feltarbeid
Borpunkter for sondering og prøvetaking ble satt ut av geotekniker Olav Årbogen fraNoteby og Magne Grandemo fra NVE under befaring i området 17.10.00. Borplanen er vist på tegning 300240-2 og omfatter:
Dreietrykksondering i 8 punkter (borpunkt 8- 15), sonderingsdybde ligger mellom 25 og 37 m .
300240/0af 23. janu ar 2001
\\trheim01 lprosjekt\prosjekt_g eo\300240_ skeismarkalr010115 _ skeismarka.doc
Side 3 av 7
Skeismarka-Overhalla
Områdevurdering -
N O T E B Y A S
• Trykksondering med poretrykksmåling (CPTU) ved borpunkt 12 og 13 med sonderingsdybde hhv. 27 og 24 m .
Opptak av representative og uforstyrrede prøver fra 4 borhull(PR2 ved borpunkt 13, PR3 v ed borpunkt 8, PR4 ved borpunkt 12 og PR5 ved borpunkt 15), totalt 3 poseprøver og 13 stk. 54 mm sylinderprøver .
Feltarbeider er beskrevet i geoteknisk bilag, tegning 4000- l D .
Utskrifter av sonderingsresultater er vist i vedlegg 1 og tegning- 102. Utskrifter og tolkning av CPTU-sondering er gitt i vedlegg 2.
3.2 Laboratoriearbeid
Opptatte prøver er klassifisert og rutinemessig undersøkt m.h .p . vanninnhold, tyngdetetthet og udrenert skjærstyrke ved vårt geotekniske laboratorium. I tillegg er det utført ettpunkts flytegrensebestemmelse for 5 prøver og kom graderingsanalyse på 2 prøver. Resultater fra laboratorieundersøkelsen er gitt som geotekniske data i tegning 300240-11 t.o.m. - 14, og som kom graderingskurver i tegning 300240-6 1.
Forklaring av geotekniske definisj oner og laboratoriedata er vist i geoteknisk bilag, tegning 4000-2D.
4 . Topografi og grunnforhold
4.1 Top ografi
Det undersøkte feltet er preget av ravinedaler ned mot Namsen i øst. Ovenfor det forholdvis bratte ravineområdet flater terrenget ut mot bakenforliggende j ernbane, fylkesvei og bebyggelse. Det første raset ble utløst i en hekkedal (ravine), forholdsvis langt inn mot det flatere partiet. Det andre raset hargått tilsvarende langt inn i en hekkedal nord for det første raset (ved borpunkt 6).
4.2 Grunnforhold
Omr ådet er preget av en mektig avsetning med marin leire (siltig). Det er registrert kvikkleireforekomster i alle sonderingspunkter . Sonderinger og prøvetaking indikerer kvikkleirelag med lagtykkelse mellom 2 og 15 m.
4.2.1 Sonderingsresultater
Sonderingene (nye og gamle) viser sammenfallende resultater, med et fastere lag øverst med varierende mekitghet, over et lag med bløte (sentitive/kvikke) leire og siltmasser. Under det bløte laget, i forholdsvis stor dybde, er det en tendens til økende sonderingsmotstand med dybden, stedvis med overgang til antatt grovere løsmasser (friksjonsmateriale).
I området sør for det første raset (borpunkt 8, 9 og 10) antyder sonderingene et lag med sand/grus før overgang til bløte/sensitive leir- og siltmasser i 1-6 m dybde. Laget med friksjonsmasse harantatt størst mektighet i punkt 8 (ca 6 m), mens tykkelsen på antatt kvikkleirelag varierer mellom 10 m ved borpunkt 10 og 13 m ved borpunkt 8.
300240/0af 23. januar 2001
\\trheimO 1\prosjekt\pro sjekt_geo\300240_skeismarka\r010115_skeismarka.doc
Side 4 av 7
S keis marka-Overhalla
O mrådevurdering -
N O T E B Y A S
I de øvrige nye borpunktene ( 11- 15) er det et mer eller mindre markert topplag av antatt tørrskorpeleire, før overgang til sensitive/kvikke leire og siltmasser med antatt mektighet 2- 15 m, storst i borpunkt 11. Dybden til registrert kvikkleire varierer sterkt, med ca 2 m
overd ekning i punkt 13, og ca l 6 m i punkt 11' .
I området rundt det første raset (borpunkt 1-5) tyder sonderingene på at kvikkleirelaget har sin største mektighet i borpunkt 4, med en lagtykkelse på 12 m. Overdekningen over laget med antatt kvikkleire er 2-4 m.
Sonderingene i borpunktene 6, 7 og 13, ved det sist utløste raset, antyder hhv ca. 4, 11,5 og 6 m kvikkleiremektighet. Overdekning over antatt kvikkleireforekomst er ca 2 m i punktene 6 og 13, mens sonderingen i punkt 7 indikerer kvikkleire fra ca 4 m under terreng.
4.2.2 Prøvetakingsresultater
De opptatte prøvene fra PR l (ved borpunkt 2) viser at grunnen her består av et 1-1,5 m
topplag av sand med gradvis overgang til siltig leire som er kvikk i dybde 3,5 til 14 m under terreng. Underliggende leirlag er noe fastere. Vanninnholdet i leira/silten i toppen like under sandlaget er må lt til 20 - 28 %. Vanninnholdet i kvikkleira og den dypere liggende leira ligger rundt 30 %. Romvekten for massen varierer mellom 19,5 og 20,5 kN/m 3•
Prøveserien ved borpunkt 13 (PR2) viser et lag med tørrskorpeleire over siltig leire til ca 3 m dybde. Derunder er det påvist et ca 5,5 m tykt lag med noe siltig kvikkleire. Prøven fra 9- 10 m dybde viser middels sensitiv leire, prøven fra 11- 12 m har noe lavere sensitivitet.
Tørrskorpeleira haret vanninnhold på ca. 22%. Den underliggende siltige leira har et vanninnhold pa 28-30%, flytegrense ca. 32%, udrenert skjar styrke 30-83 kN/m' og omrørt skj ærstyrke ca. 5 kN/m . Leira karakteriseres som middels sensitiv.
Kvikkleira harvanninnhold 28-33%, udrenert skjar styrke 18-24 kN/m' og sensitivitet i omradet 66-240. Leira under kvikkleira har vanninnhold 29-32%, flytegrense 3 1 %, udrenert skj ærstyrke i omradet 25-44 kN/m' og karakteriseres som middels sensitiv. Det er registrert en tendens til økende skærstyrke og avtagende sensitivitet med dybden .
Tyngdetettheten i massene varierer mellom 19,6 og 20,2 kN/ m3•
Den opptatte prøveserien ved borpunkt 8 (PR3) viser et lag med middels sand, grusig i toppen, ned til ca. 5 m dybde. Derunder er det påvist en siltig leire. Kvikkleire er påvist i prøven fra
12- 13 under terreng.
Sandenharvanninnhold 5-12%. Den siltige leira har vanninnhold 28-3 1%, flytegrense på ca, 30%, udrenert skjaerstyrke 16-22 kN/m', og omrort skjr styrke 2-2.5 kN/m'. Leira
klassifiseres som lite til middels sensitiv. Prøven med påvist kvikkleire harvanninnhold 27- 30%, udrenert skjaerstyrke 10- 12 kN/m' og sensitivitet mellom 100 og 120. Målt tyngdetetthet ligger i området 20-20,2 kN/m3•
I PR4 (ved borpunkt 12) er det påvist en siltig leire med noe humusinnhold i 2-3 m dybde.
Naturlig vanninnhold i prøven er 26-30%, tyngdetettheten er målt til ca 20 kN/m', udrenert skj ærstyrke varierer fra 17 til 40 kN/m2,omrørt sltjærstyrke er ca . 2,5
kN/m ' .
Proven fra 6-7 m under terreng viser en leirig silt med vanninnhold 32-36%, flytegrense på ca. 38%, omrørtskjaerstyrke 18-37 kN/m', tyngdetetthet 19,5 kN/m' og sensitivitet pa 5- 9 (lite til middels sensitiv).
1 Overliggende masser (over antatt kvikkleireforekomst) i punkt 11 er antatt sensitive fra ca 2 m dybde.
300240/oaf 23. januar 2001
I\trheim0 1\pro sjekt\prosjekt_geo\300240_skeismarka\r010115_skeismarka.doc
Side 5 av 7
Skeismarka-Overhalla
Områdevurdering -
N O T E B Y A S
Kvikkleire er påvist i prøven fra 14- 15 m dybde. Vanninnholdet er ca 30%, udrenert
skjærstyrke ca 16 kN/m' og sensitiviteten er målt til 158. Tyngdetettheten i kvikkleira er ca 19,9 kN/m?' .
I PR5 (ved borpunkt 15) er det påvist siltig kvikkleire i de to opptatte prøvene fra6-7 og 10- 11 m dybde. Naturlig vanninnhold ligger mellom 25 og 29%, udrenert skjærstyrke varierer fra 22 til 50 kN/m2•Sensitiviteten er målttil 160-250 og kvikkleiras tyngdetetthet er 19,9 - 20,5 kN/m?.
For detaljer vedrørende grunnforhold henvises til geotekniske data i tegning 30240-10 tom - 14, kom graderingskurver i tegning 300240-60 og -6 1, utskrifter fra sonderingsresultater i vedlegg 1 og utskrift og tolkning av CPTU-sonderinger i vedlegg 2.
De utførte trykksonderingene med poretrykksmåling (CPTU) ved borpunkt 12 og 13 viser sammenfallende resultater med dreietrykksonderinger og prøvetaking i de samme punktene.
5. Orienterende vurdering av området
Det er registrert rasvirksomhet i sentrale deler av det undersøkte området. Direkte utløsende årsak antas
a
va re hekkeerosj on, som igjen kan ha en indirekte årsak i økt vannføring i små bekkenei ravinedalene. Den økte vannføringen kan for eksempel komme av omdisponering av arealer til dyrket mark, og økt drenering fra disse.Grunnforholdene er preget av liten overdekning over kvikkleireforekomster av til dels store mektigheter. I tegning 300240- 102 er det vist et profil (C-C) som beskriver situasjonen i omr ådet. Profilet er tegnet på grunnlag av kart i målestokk 1 :5000, mengirallikevel et godt bilde på de rådende forhold. På profilet er det indikert at kvikkleireforekomsten er
sammenhengende i det undersøkte området. Det er antatt at denne framstillingen kan
representere den ugunstigste situasjonen. All erfaring tilsier at utrasninger i slike områder ikke skj er monolittisk, men ved utløsning av små initialras som blottlegger kvikkleire og griper bakover .
Det ovenstående, sammen med områdets topografi, medfører at det ikke kan utelukkes at ras som utløses i ravinedalene ned mot Namsen kan gripe bakover, og true bebyggelse og
infrastruktur i området. Det er derfor meget viktig
a
begrense ri sikoen for at hekkeerosj on eller terrenginngrep skal utløse slike initialras.6. Ti ltak
Det er avgjørende at nåværende situasjon i bekkedalene og langs Namsen ikke forverres ved ytterligere senkning av hekke- og elveløp. Samtidig må erosj onen i dalsidene begrenses.
Etter det vi kjenner til, er det etablert forbygning i elvekanten langs Namsen i dette området.
Det er en forutsetning at denne forbygningen er i tilfredsstillende stand.
Generelt må forbygning i ravinedalene vurderes i hele det undersøkte området, på bakgrunn av erosj onsaktivitet.
Som et minimum tilrår vi at områdene der det er registrert rasaktivitet sikres ved utlegging av stein i hekkebunn og dalsider i ravinene.
300240/oaf 23. januar 2001
I\trheim0 1\prosjekt\prosjekt_geo 300240_skeismarka\r010 115_skeismarka.doc
Side 6 av 7
Ske is marka-Overhalla
Områdevurdering -
N O T E B Y A S
Samtidig må behov for forbygningsarbeider i de andre større ravinedalene som munner ut i Namsen vurderes. Dette gjelder spesielt i områder der det registreres erosj onsaktivitet i bekkeløpet, og i særlig dype/bratte ravinedaler, slik som nordøst for gården Øyesvollen . Detkan eventuelt vurderes, og diskuteres, hvorvidt det kan være formlstjenlig
a
utforesupp lerende grunnundersøkelser ved flere av ravinene for, om mulig,
a
begrense omfanget av forbygningsarbeidet.Det forutsettes at NVE tilpasser endelig utstrekning og omfang på forbygningsarbeider til de stedlige forhold langs hekkeløpene, i samarbeid med geotekniker. Det kan for eksempel være lokalt spesielt bratte partier der mer omfattende sikringstiltak må vurderes.
Videre overlates det til NVE
a
detaljutforme/dimensj onere gen erell plastring og hekketverrsnitt.Forbygning må utføres skånsomt, slik at det ikke kan utløses initialras under arbeidet.
Terrenginngrep i området må planlegges i samarbeid med geotekniker.
300240/oaf 23. januar 2001
\\trheim01 \prosjekt\prosjekt_geo\300240 _ skeisma rka \r010115 _skeismarka.doc
Side 7 av 7
Skeismarka-Ov erhalla
Områdevurdering -
N O T E B Y A S
Arkivreferanser :
Fagområde: G eoteknikk
Stikkord: Kvikkleire, områdevurdering
Land/Fylke : N ord-Trøndelag Kartblad: 1723 I
Kommune: Overhalla UTM koordinater, Sone: 32V
Sted: Skeismarka ved Øyesvoll Øst: 6396 Nord: 71553
Dist ribusjon:
E] Begren set
D
InternFri
(S pesifisert av O ppdragsgiver)
Dokumentkontrol I:
Dokument Revisjon 1 Revisjon 2 Revisjon3
23.j anuar2001
Dato Sign Dato Sign Dato Sign Dato Sign
Utarbeidet
2'!:i
o l rdl. - A7Forutset- [<,QÆtf"
ninger
Kontrollert
130. 0/ o
Grunnlags- Utarbeidet 2, o [.ct
&Å-J:
data Kontrollert
Z3 t o t o/7
Teknisk Utarbeidet
l 3.0.ol P
innhold
Kontrollert l '3.ol rJI
o
Format Utarbeidet
2?)oLof ok
Kontrollert
23.¢1.ol of
A nmerkninger
God kj e nt for utsendelse Dato : Sign.:
(Seksjo nsleder/A vde lingsleder )
2. 01- o k t k 3f ee.a.
300240/0af 23. januar 2001
\\trheim01 \prosjekt\prosjekt_geo\300240_skeismarka\r010115 _ skeismarka.doc
OVE R HA LLfi
1O RD-TRoNDELA G FYLKE
41 42
$ 3 C 0 1
4:
l.
·---- ---
·- !-'",,--""- -,--- - - - ... - ---- - ·
_::;; - ..:=... .· Æ - ; " " A us t . -
. o rdbu$
s
Me-rc!j or
•
Rev. 8es krivelse Dat o Tegn. Kan!r . Sot q
NVE REGION M IDT - NORGE
SKE I SMARKA
OHRADNiiRD ERING
Or gir.al format Fag Tegningens filnavn Underlaget s filnavn
OVERSIKTSKART
1:50000
N O T E B Y A S
Dato 18.01.01Konstr./ Teanel VS
Kcntro:iert
J1.
r Sverresdalsveien 26
Pb. 1139Sverresborg- 7420TRONDHEIM
8 .. ,a.. T t. 72.;.;..;.;;..;..,...;.; __ ;,_....; 56 69 00 - Fax, 72 56 69 20..;....;.;....;;.;_ :,_ ...1 .l_, _,1
Oppdr agsnr .
300240
Tegningsnr .
0
2 ·· ....
..
k 1.1.1I
... ... .
0 1I A r-
···
2 1
-- ..
·....
·*
• • • 3717. \
* .... ,--,
;+,iy t_ _ ...:..:_,_-=-:--':":":Æ- --.-,:.-..,1,,;122,00 : 72 .
II 36 13
lbs
\\
\\
\\
\\
\\
_=-
35/2
.m
=- q
- .
I
.
li 1·
• • ' I
; M
=l pr-
- 1r·
---.
6i n ;
•·.··
...
::IE
ii2j us
1- 7: Boringer ut f i rt novn ber 1999 8- 15; Boringer ut far t desember 2000
• DREIESCIIOEi'IINC
Q [ Nl EL SOHOERlNC
V Ru 1SCNO£R (NC (D TOTALSOHOER (NC
BORl-41.1.l NR. TERRENG IISUNNI KOIE BORET OTBOE +18CR£T l FJ ELL I ANT ATIf J £LLKOT£
(I r JELLKONTROI.LICAINCO PRIVESERIE KJ£RNE8CRINC O PRØVECIICP
¢ TRTU OREIESCHO€RINC 'il TRTKKSONO£RlNC
3512
+ V(NCESCRl NC
0 PORETRTU M.!L INC
e t o s s
l A
,I .
I OIISOIC NR.10925
U ATCIIUNNLAC:
UTCANCSPUNX T FOR N l VELLE MENT:
LAS . BOK NR.1915
NVE REGION MIDT - NORGE SKEISMARKA
OMRÅDEVURDERING BORPLAN
O;ito
18.01.01
Oppch gsnr.
300240
..
Oato Tann. Kontr . Godkj.
Orginalformat Fg Tegningenstil avn Underlagetsfi nav Hl lu ttlck
1:SOØO
Konstr.I T
J:i
t"t
Godkjt'W7.Tt gningsnr . Rtv .
i
2
...
. ) .
.... G---
... Sverresdalsvt lt n26
? .1139 Sverr esborg- 7420 TRONDHEl1
. : _..- .. ·· Tlf . : 72 56 69 00 -.f a ;7256 69 20
.·· : .. ·· . lihiill
N O T E B Y A S
l C,.r'"l;ri.C. l "I U r'\ U I t;.
] \j Si c=i s z
-...
7 :>,
a)
BUNNKOTE KN
'-7., , l l
203
40 so % % mr 10 2'.:l 3 0 40 50b .
I I
SAND,grusig
.___ (
Wf
...
SILT / LEIRE.ujevn • I--
ta
120,5 V -0•
}s.
.___"LEIRE,siltig LI p Wf
, I -
a - - 1.I
V 10
K
'
-
b 19,9¥ 1.05I/
L±
p, 7yI i 7
\I
21.02105
...
I I I I I
I/
I
il
omrr t
I
bI I
rI I
II
,.II I
!
IKVIKKL£IRE,
y I
1-I I I I
IIsilt ig
[? I I ,,
I I
Iomrart
g
I
II
I
I I I I
I
I
10
. Wt ll(f....,
' l 4 I
r
I [
VI I I
2J.0."
II/
7l
220'
-
. . I/I I I I I i
I'I I
il
[ % I I
,,
I ) 4
iI
,
-
omr, rtI
'I I I I
'
/
I
!
vi I
I C
I I
'
/ S: I I
28T
l± 1?, 6
3115 I
I I
II I I
'I I
I I I I I
I i
'! i
I I I I I I
I
! iI
I I I I I
i
I
I
!
I'I I I I I I
I
.
I II
! i
PR =PRøVESERIE NATURLI G VANNIMNHOLD =PORØSITET KONUSFORSøK
SK =SKOV 8 OR.NG 0 n v
-
PG =PRøVEGROP - - - 1w
FLYTEGRENSE o. =HUMU SINNC r 0 MR3 T SKJR STYRX- VS =VINGEBORINGw,
FLYTEGRENSE KONUSMETODE•
=GLøJ ETA? o TRYKK:=ORSøKBORBOK NR:1Q814 1- - - W, PLAS i lSti ETSGRENSE =T YNIGOET T7- - 7 +3- +0 EFORMA SJ ON VEO 7 u 2/°
LAB.BOKNR.:1912 + VINGESORING
S. SENSITIVITET v-- o =øOOMETERFORSøK =PERME AI I TE TS- O S2K K =KORNGRAOERINGSFORSøK T - T=- 4KS1ALF0RS2K
coring nr .
GEOTEKNISKE DAT A
PR1NVE - REGION MIDT - NORGE 111
Borplan nr.
1 ( H U L T I C O N S U L T
0YESVOLD, OVERHALLA
Boret dat o:Ill
/24.11.99
iJa: J 10.01.2000 KJns tr./Tegnet Kontr, :ie·:
a
0
N O T E B Y A S
IW :J:"tf:iSverresdals veien 26 Oppdrags nr. Tegi ngsnt. Rev. ,
Pb. 1139 Sverresborg- 7420 TRONDHEIM
300240 10
Tlf.: 72 56 69 00 - Fax: 72 56 69 20
E
TERRENGKOTEca.30. ll ] VANNINNHOL D OG
___j KONSISTENSGRENSER %
s uN« o TE l ll ] 2o 30 40 so
n o.., l kN 1/. 1/. mJ
SKJ .{RST YRKE
s
«# »
10 20 30 40 50
s.
f
41rrskoriieleire,siltig.LEIRE.sil tig
silt ig
KVIKKLEIRE siltig.
LEIRE,. enk. gruskorn
4
,,,.! 111---+----!---+--l--+ -+ ---I-, L
I
1-W,.--+---l'--_.-_--. cl-"DC:_i ...
--+---!- ,
i]
pI
1---4---i---.---l--+ II
l-ditz
)
bbl
V
---- < __ 0-+---+---+---;--il V W----+--+--...1--1 +-+---+--+--i---lj
V
1---1---4-4--1- D-+---4---'----II
V I
I/
1,,1---l--l- - _+--_ ,I,-:;-"•, +--+--+--'j ---l
cpd
T l[ j'' 1---,----l,
0
I I
i I I _
19,9 ••
b "
I 11
I
20,2 r
19,6¢
V
19,6·r
M I Y
19,6 ...
1'<7
19,9 ·
: 66
240 220
140 105
25 28
8 9
PR =PRøVESERIE SK =SKOVLEBORING PG =PRøVEGROP
va =VINGEBORING BORBOK NR: 10925
LAS.BOKNR.: 1915
0 - - - 1 I- - -
NATURLIG VANNINNHOLD W FL YTE GRENSE
W, FLYTEGREN SE KONUSMETODE
w. PLASTISITETSGRENSE:
=PORØSITET
O, . =HUMUSINNHOLD Y OMRøRT SKJÆ.=1S Tv:'(, C:
0 =GLøDETAP o TRYKKFORSØK
=TYNGDETETTHET 5-¢-•DEFORMASJ ON V': ) 3:::,,.;:
+ VINGEBORING
S, SENSITIVITET
n 'v KONUSF ORSoK
e =eOOMETERFORSøK p =PERMEABILITETSFORSøK K =KORNGRADERINGSFORSøK T =TREAKSIALFORSøK
GEOTE K NISKE DATA
Soring nr.
PR2
Borplannr .
300240-2
!lord dat o,
06.12.00
Ill
I M U L T I C ID .. S U L T j
Ill
N C>°TE:B Y AS
"SYtrl'ttdllsn ien 26
P. 139 Serresorg-7420 TRONDOrM
Dito 18.01.01 Konst r .I T egnet
vs
"3 "o
Oppdrags/II'.
300240
Tagningsnr.
./
11
Rn .
E SKJ .ffiSTYRKE s.
TR RENGKOTE a. 40
l s
VANNINNHOLD OG n o.., l±
KONSIS TENSGRENSER % Su ( KN lSJ NNKOTE cc ISi k N mf
a:: 20 30 40 50 % % ml 10 20 30 40 50
0 a.
<> •• i
I I
I
gr usig 0 »o, . 5 ! I
9.
e. ° I Ii
I
9 · ... s
I
+, SAND, middels -• .•
$°
I I
.• · ,·
,..
....
I I
...
..- 0
-·:
I I I
.+.
5 t
1,,
I I I
H"
f / 'Ne -....
l 1¥ I
20,0•
'"'k I
108LEIRE{ silt ig
,/
I I I
/
I
I/
I I I
t'
/ I
/
I I I I
/
10 - ?
II I I I
.
I I - I
KVIKKLEIRE,
V
..
silt ig /
I
0I I
120-
( %7
/
0 100
I I
I
I
I
i
I
I
I I
I
15 - I I
I I
III
I I
I I
I I I I I
.
I I I I I I
. PR =PRøVESERIE
SK =SKOVLEBORING 0 NATURLIG VANNINNHOLD n =PORØSITET V KONUSFORSoK
PG =PRøVEGROP - - - 1 w, FLYTEGRENSE o •• =HUMUSINNHOLD
"
OMRøRT SKJ£RS 7 Y3 - V3 =VINGEBORING,
FLYTEGRENSE KONUSMETODE o. =GLØDET AP 0 TRYKKFORSØKBORBOK NR: 10925 1- - - H, PLA STISITETSGRENS:: - TYNGDOEET7 HT sDEFORMASJON v::J 3 7 .
LA3.BOKNR.: 1915 + VINGES ORI NG
S, SENSITII T T 0 =øOOMETERFORSøK p =PERMEABILITETSFOPSøK K =KORNGRADE NGSFORScK i =TREAKSIALFORSøK
Soringnr .
GEOTEK NI SKE DATA PR3
Ill
. . · s d s%· · Borplan nr.
NVE R EGON M I DT-NORGE 300240-2
( M U L T I C O H S U t. T )SKEIS3I RR
Boret dat o:Ill
i ii&i5kibo RuG
06.12.00Nor£ BY A S
Dato18.01.01 Konstr ./ 1 egnetvsaz " a
·Sveen@dtsvelen26
o 2 4 0
T«gi ngsnr. Rev .
2. % ¢%2%,7% 12
E SKJ ÆRSTYRKE s.
TERRENGKOTE ca.45 !::!:
uJ VANNINNHOL D OG n o.., I
Su ( k N l BUNNKOTE
l ,
, >CD ISl KONSIST ENSGRENSER % k N nil">-c:: 20 30 40 50 1/.
•
iiil' 10 20 30 40 500 c..
I
I I
! I
I
i
I . ,
l ....
,_t,,
Py
I I
-V 16
LEIRE, silt ig humus b
-
¢ 20,0• p
t7 22il
I I
I;
5 I I
• I I I
o I;il
-
L-.- 9
ad
I
... ,,.,
I
19,'
tr ?
t 9C 5
SILT, leirig L,il
I
I
V
II I I I
10 ...
V I I I I
,___
KVIKKLEIRE
V I I I
I I
silt ig
V
I I I
D
I I I
,.
V
C19
7I
158b
15 ...
, I
I I I
I I I
I I I
PR =PR VESERIE
NATURL IG V AN NINNHOL D =PORØSITET 'v KONUSFORSoK
SK =SKOVLEBORIN G 0 n
PG =PRøVECROP · · · I W FLYTEGRENSE o..., =HUMUSINNHOLD
.,
OMRøRT SKJ S TY« -V3 =VINGEBORING w, FLYTEGRENSE KONUSMETODE
o.
=GLØDET AP 0 TRYKKFORSØKBORSOK NR:10925 I· • • W, PLASTISITETSGRENS-
1 =TYNGDE TETTHET s--»DEF ORMASJ ON VEJ 3° 2
LAS.BOKNR.: 1915 + VINCEBORING
<, 5SENSITIVIT T
e =ODOMETERFORSOK p = PERMEABILITETSFORSøK K =KORNCRADERINGSFORSøK T =TREAKSIALFORSøK
GE0TE KMISKE
Boring nr .
DATA PR4
Ill
s s g s. · o rplan nr.
i.,. - .. :·,t, MIDT- NOR GE 300240-2
( M U &. T t C e N S U l. T)Ill
Boret dato:
-0 - VURD ERING
06.12.00.",>...
0" e. 01.01 Konst r .I T egnet" «"°°
-N O T E B Y A S
vsS err@sdalseien 26
" "" o 240
Tagnin9snr. Rav.,- . ,1Q9$t J n t sbotg-142C l RONDtt:tl
13
Tu.+m56 69¢0 -Fu : 72 56 69 20
E SKJ ÆRSTYRKE S- T ERRENGKOTE ca.40
@
u.l VANNINNHOLD OG n o.., lSu
KN,
l
> KONSISTENSGRENSER %BUNNKOTE CSI KN m1
>-a: 20 30 40 50 % % 1iil 10 20 30 40 50
o a
I
i
I I
II
I I
l
I
I I
5 - I I
I I I
/
r I ,
\I
t 20,S.r E) 250
'v 160
[,,
I I
I,
KVIKKLEIRE,
' I
silt ig I;
I, I
I I I
/ I;
10 .. -
C
I I
V
I
1220
/
I, 0 19,9,p 7
0 2$o
I;
/
I I
/
I I
I I I
15 - I I I
I I
I
I I I
I
I
I I I I I I
PR =PRøVESERIE
SK=SKOVLEBORING 0 NATURLIG VANNINNHOLD n =PORØSITET V KONUSF ORSoK
PG =PRøVEGROP - - - 1
w
FL YTE GRENSE o.., =HUMUSINNHOL D v OMRøRT SKJR ST YRKEVB =VINGEBORING
,
FLYTEGRENSE KONUSMETODE 0. =GLØDET AP 0 TRYKKFORSØKBOROK NR: 1092S 1- - - w, PLASTISITETSGRENS i =TYNGDE TE TT HET a>- »DEF ORMASJ ON VE:J3 =1.°
tAS.BOKNR.: 1915 + VINGEBORING
S, SENSITIVIT T
e =øOOMETERFORSøK p =PERME ABILI T ETSF ORSøK K =KORNGRADERINGSFORSøK T =TREAKSIALFORSøK . .
GE6 TEKNI SKE DATA
Soring nr.
PRS Ill
; A++ @ 3 7 · .
i i£ #$i&@i@ H r-AoR GE
Ber plan n .·.;
300240-2
( M U I. T I C O H S U L T )#Ni#P ' · rD E VRDERIN u G
o ret06.12.00dat o:Ill
-,., "o•· ·· ;,··· • ·-· · · . Dito Konst r .IT agnet I(on trollert
«" #%
i t r &BY A S
Ul.01.01 VSOAP
efverelsveln 26
"" 3o 240
Tagringsnr. Rav .P.909sreri@erg-7420 7RON0HM I
1
· + ttf.i'l2 9' ff IO - Fi x: '2 56 R 20 ' ' .. -
.-•.. -·-. ISi
z "'
?> 5 5 g
/mnE SILTI
SANDI
GRUS lsTEIN $o 2 =
MIDDELSI
GROVI
FINI
MIDDELS GROVI
FIN MIDDELS GROVI
Cl'I Cl'I O :::0 0BSOASTM 200 100 50 30 16 6 4 38" "1"
3', i
-I .-:::0>
I I I I I I o t o o , ??m ;
0ISOODIN 0,06 0,125 0,25 o.50 1.00 200 4,00 8,00 16.0 320 mm ::;.it - -fT'I "0100 I ,åCDo o
:::o II,c< z - /
?-< z z oo '
."' rt\C'\z /
.... ,0 - w i> :c o
wV , :
a:80 / ,ii (/) r-I O I '!i: r-z z
lj' o·,.::, ::::E70l--t--+-+-+--+--t-+-+--l-+-+--i-/-.1!--t-+--+---+--1--Hl---t--+-+-+--+--t-+-+++4----4--l--+-+-l-+--+--4----++++I C'\ Z V rT1 a:5 / li;' 00 /;; l--t--l--t-+-t--l--1-H-+-lv+-jf--t--l--1--l---t-H-I-H---+-+--1--1--l---l-l--l-44+--+--l-l----lf---1--1--l--1-il--+-1--+--l---l-l--+-+-+-H-+I W ;: .-. >50 l---+--l---+-t--1--t-l--+-H1q...'--+---l---<l----lr--+--+--+--H+l--t--+-+-+-t-+-H-44--4-+--+-+--4-1----1-l--l-l--+-1-+-t--4--l--++++I >8Es
<
y 0;;:o I- •--1----l--+-1--I--I--HIA-+t---l-+--t--+---1-HH-+-H---+--l--1-+--l--l--+-1--l-++--+--l--li--t-+-+-l-+-l+l--t--1--l--+-t-+-+-l-++I t3're I ,a:,-m
4o1-----.-1--+--1--l/__,..l/4-444---+--1--1---1--+-1-+-+-1-+---+--l-1--1--1--1--1-1-4--14--1--+--+--+--+----+--+--l--il---ll---1--i--l--l-i-,1..+.1 0g (/)
. 0 / '·8:
30 /w .,
(/) / Cl)20 " -« d .:; g ::::E1
10 1--+---+-+-+-+---+--+-1-+-H--l-l--l--+----<-l--l-+-+-+-+---+-+--+--+--+-l--l-44-1---+----1-1--1--+--l--i--l--i-+-+--+--+-l--l--+-+--+-l-+-+-I.. '
:, -I :' C:::II1-----1---1F.
@l gl g O'\ ...- .._,0 0 0 >< ?j ?] _ a' o oo
2 3 4 6 0,01 2 3 4 6 0, 1 2 3 4 6 1 2 3 4 6 10 2 3 4 6 100n _ ... °"_..::,::::.,=:' «?3-t • go ·· . KORNDIAMETER d5%
• S M-PRØVE- DYBDE METODE B1L SERIE m JORDARTBETEGNELSE ANMERKNING ''ÅNR. (KOTE) TØRRHVOR. 1v,T+TØRR SIKT F.OAOP SIKT JQC1i -
1 3,15 LEIRE,siltig X ,;· ,,.. ::, l$; l=
tzJet.
P a -...,0-501 m
