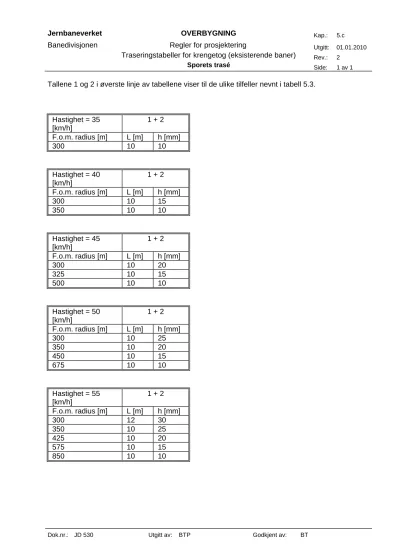

Tallene 1 og 2 i øverste linje av tabellene viser til de ulike tilfeller nevnt i tabell 5.3.
Hastighet = 35 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 10 10
Hastighet = 40 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 10 15
350 10 10
Hastighet = 45 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 10 20
325 10 15
500 10 10
Hastighet = 50 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 10 25
350 10 20
450 10 15
675 10 10
Hastighet = 55 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 12 30
350 10 25
425 10 20
575 10 15
850 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm]
300 16 40
325 14 35
375 12 30
450 10 25
550 10 20
725 10 15
1100 10 10
Hastighet = 65 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 18 45
350 16 40
400 14 35
450 12 30
550 10 25
675 10 20
900 10 15
1400 10 10
Hastighet = 70 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 22 55
350 20 50
375 18 45
425 16 40
475 14 35
550 12 30
675 10 25
825 10 20
1100 10 15
1700 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
Hastighet = 75 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 28 70
325 26 65
350 24 60
375 22 55
400 20 50
450 18 45
500 16 40
575 14 35
675 12 30
800 10 25
1000 10 20
1400 10 15
2000 10 10
Hastighet = 80 [km/h]
1 + 2 F.o.m. radius [m] L [m] h [mm]
300 32 80
325 30 75
350 28 70
375 26 65
400 24 60
450 22 55
475 20 50
525 18 45
600 16 40
675 14 35
800 12 30
950 10 25
1200 10 20
1600 10 15
2400 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
300 38 95 - -
Hastighet = 85 [km/h]
1 + 2
325 36 90
350 32 80
375 30 75
400 28 70
450 26 65
475 24 60
525 22 55
575 20 50
625 18 45
700 16 40
800 14 35
950 12 30
1200 10 25
1400 10 20
1900 10 15
2800 10 10
Hastighet = 90 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
300 45 100 - -
325 40 100 - -
Hastighet = 90 [km/h]
1 + 2
350 38 95
375 36 90
400 34 85
425 32 80
450 30 75
475 28 70
500 26 65
550 24 60
600 22 55
650 20 50
725 18 45
825 16 40
950 14 35
1100 12 30
1300 10 25
1700 10 20
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
2200 10 15
3600 10 10
Hastighet = 95 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
325 46 115 - -
350 44 110 50 125
375 40 100 42 105
Hastighet = 95 [km/h]
1 + 2
400 38 95
425 36 90
450 34 85
475 32 80
500 30 75
550 28 70
575 26 65
625 24 60
700 22 55
750 20 50
850 18 45
950 16 40
1100 14 35
1300 12 30
1500 10 25
1900 10 20
2500 10 15
4000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
350 50 125 - -
375 46 115 54 135
400 44 110 46 115
Hastighet = 100 [km/h]
1 + 2
425 42 105
450 38 95
475 36 90
525 34 85
550 32 80
575 30 75
625 28 70
675 26 65
725 24 60
800 22 55
875 20 50
950 18 45
1100 16 40
1300 14 35
1500 12 30
1800 10 25
2200 10 20
2900 10 15
5000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
Hastighet = 105 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
375 52 130 - -
400 50 125 60 150
425 46 115 52 130
Hastighet = 105 [km/h]
1 + 2
450 44 110
475 42 105
500 40 100
525 38 95
550 36 90
575 34 85
625 32 80
650 30 75
700 28 70
750 26 65
825 24 60
900 22 55
1000 20 50
1100 18 45
1300 16 40
1400 14 35
1700 12 30
2000 10 25
2500 10 20
3600 10 15
5000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
375 60 140 - -
400 57 140 - -
425 53 130 - -
450 51 125 57 140
475 47 115 51 125
Hastighet = 110 [km/h]
1 + 2
500 45 110
525 43 105
550 41 100
575 39 95
625 37 90
650 35 85
700 33 80
725 31 75
775 29 70
850 26 65
950 25 60
1000 22 55
1100 20 50
1300 18 45
1400 16 40
1600 14 35
1900 12 30
2200 10 25
2800 10 20
4000 10 15
6000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
Hastighet = 115 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
400 64 150 - -
425 60 140 - -
450 58 135 - -
475 53 125 64 150
500 51 120 58 135
525 49 115 51 120
Hastighet = 115 [km/h]
1 + 2
550 47 110
575 45 105
600 43 100
625 40 95
675 38 90
700 36 85
750 34 80
800 32 75
850 30 70
950 28 65
1000 26 60
1100 23 55
1200 21 50
1400 19 45
1500 17 40
1700 15 35
2000 13 30
2400 11 25
3000 10 20
4000 10 15
6000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
450 64 145 - -
475 62 140 - -
500 58 130 - -
525 56 125 64 145
550 53 120 58 130
575 51 115 53 120
Hastighet = 120 [km/h]
1 + 2
600 49 110
625 47 105
650 44 100
700 42 95
725 40 90
775 38 85
825 36 80
875 33 75
950 31 70
1000 29 65
1100 27 60
1200 24 55
1300 22 50
1500 20 45
1700 18 40
1900 16 35
2200 13 30
2600 11 25
3600 10 20
5000 10 15
7000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
Hastighet = 125 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
475 69 150 - -
500 67 145 - -
525 63 135 - -
550 60 130 - -
575 58 125 67 145
600 56 120 60 130
Hastighet = 125 [km/h]
1 + 2
625 53 115
650 51 110
675 49 105
725 46 100
750 44 95
800 42 90
825 39 85
900 37 80
950 35 75
1050 32 70
1100 30 65
1200 28 60
1300 25 55
1500 23 50
1600 21 45
1800 19 40
2100 16 35
2400 14 30
2900 12 25
3600 10 20
5000 10 15
8000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
525 70 145 - -
550 67 140 - -
575 65 135 - -
600 63 130 - -
625 60 125 67 140
650 58 120 63 130
675 55 115 58 120
Hastighet = 130 [km/h]
1 + 2
700 53 110
725 51 105
775 48 100
800 46 95
850 43 90
900 41 85
950 39 80
1050 36 75
1100 34 70
1200 31 65
1300 29 60
1400 26 55
1600 24 50
1700 22 45
1900 19 40
2200 17 35
2600 14 30
3200 12 25
4000 10 20
6000 10 15
9000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
Hastighet = 140 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
600 78 150 - -
625 75 145 - -
650 73 140 - -
675 70 135 - -
700 67 130 - -
725 65 125 73 140
750 62 120 67 130
775 60 115 62 120
Hastighet = 140 [km/h]
1 + 2
800 57 110
850 54 105
900 52 100
950 49 95
1000 47 90
1050 44 85
1100 41 80
1200 39 75
1300 36 70
1400 34 65
1500 31 60
1600 29 55
1800 26 50
2000 23 45
2200 21 40
2600 18 35
3000 16 30
3600 13 25
5000 10 20
6000 10 15
9000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
675 83 150 - -
700 81 145 - -
725 78 140 - -
750 75 135 - -
800 72 130 - -
825 69 125 81 145
850 67 120 75 135
900 64 115 69 125
Hastighet = 150 [km/h]
1 + 2
950 61 110
1000 58 105
1050 56 100
1100 53 95
1200 47 85
1300 44 80
1400 42 75
1500 39 70
1600 36 65
1700 33 60
1900 31 55
2100 28 50
2300 25 45
2600 22 40
2900 19 35
3600 17 30
5000 14 25
6000 11 20
7000 10 15
15000 10 10
Dok.nr.: JD 530 Utgitt av: BTP Godkjent av: BT
Hastighet = 160 [km/h]
1 2 F.o.m. radius [m] L [m] h [mm] L [m] h [mm]
775 89 150 - -
800 86 145 - -
825 83 140 - -
850 80 135 - -
900 77 130 - -
950 74 125 83 140
1000 68 115 74 125
Hastighet = 160 [km/h]
1 + 2
1050 65 110
1100 62 105
1200 59 100
1300 53 90
1400 50 85
1500 47 80
1600 44 75
1700 41 70
1800 39 65
2000 36 60
2100 33 55
2300 30 50
2600 27 45
2900 24 40
3600 21 35
4000 18 30
5000 15 25
6000 12 20
8000 10 15
15000 10 10
