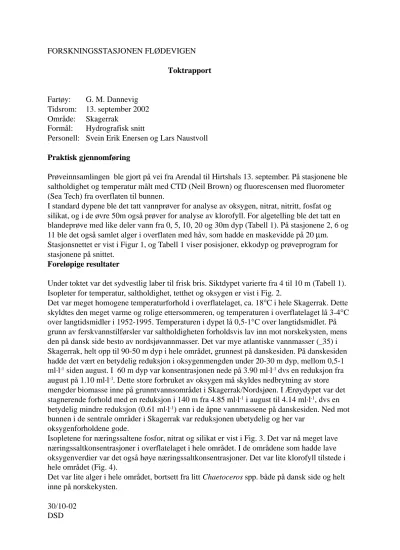

FORSKNINGSSTASJONEN FLØDEVIGEN Toktrapport
Fartøy: G. M. Dannevig Tidsrom: 13. september 2002 Område: Skagerrak
Formål: Hydrografisk snitt
Personell: Svein Erik Enersen og Lars Naustvoll Praktisk gjennomføring
Prøveinnsamlingen ble gjort på vei fra Arendal til Hirtshals 13. september. På stasjonene ble saltholdighet og temperatur målt med CTD (Neil Brown) og fluorescensen med fluorometer (Sea Tech) fra overflaten til bunnen.
I standard dypene ble det tatt vannprøver for analyse av oksygen, nitrat, nitritt, fosfat og silikat, og i de øvre 50m også prøver for analyse av klorofyll. For algetelling ble det tatt en blandeprøve med like deler vann fra 0, 5, 10, 20 og 30m dyp (Tabell 1). På stasjonene 2, 6 og 11 ble det også samlet alger i overflaten med håv, som hadde en maskevidde på 20 µm.
Stasjonsnettet er vist i Figur 1, og Tabell 1 viser posisjoner, ekkodyp og prøveprogram for stasjonene på snittet.
Foreløpige resultater
Under toktet var det sydvestlig laber til frisk bris. Siktdypet varierte fra 4 til 10 m (Tabell 1).
Isopleter for temperatur, saltholdighet, tetthet og oksygen er vist i Fig. 2.
Det var meget homogene temperaturforhold i overflatelaget, ca. 18°C i hele Skagerrak. Dette skyldtes den meget varme og rolige ettersommeren, og temperaturen i overflatelaget lå 3-4°C over langtidsmidler i 1952-1995. Temperaturen i dypet lå 0,5-1°C over langtidsmidlet. På grunn av ferskvannstilførsler var saltholdigheten forholdsvis lav inn mot norskekysten, mens den på dansk side besto av nordsjøvannmasser. Det var mye atlantiske vannmasser (_35) i Skagerrak, helt opp til 90-50 m dyp i hele området, grunnest på danskesiden. På danskesiden hadde det vært en betydelig reduksjon i oksygenmengden under 20-30 m dyp, mellom 0,5-1 ml·l-1 siden august. I 60 m dyp var konsentrasjonen nede på 3.90 ml·l-1 dvs en reduksjon fra august på 1.10 ml·l-1. Dette store forbruket av oksygen må skyldes nedbrytning av store mengder biomasse inne på grunntvannsområdet i Skagerrak/Nordsjøen. I Ærøydypet var det stagnerende forhold med en reduksjon i 140 m fra 4.85 ml·l-1 i august til 4.14 ml·l-1, dvs en betydelig mindre reduksjon (0.61 ml·l-1) enn i de åpne vannmassene på danskesiden. Ned mot bunnen i de sentrale områder i Skagerrak var reduksjonen ubetydelig og her var
oksygenforholdene gode.
Isopletene for næringssaltene fosfor, nitrat og silikat er vist i Fig. 3. Det var nå meget lave næringssaltkonsentrasjoner i overflatelaget i hele området. I de områdene som hadde lave oksygenverdier var det også høye næringssaltkonsentrasjoner. Det var lite klorofyll tilstede i hele området (Fig. 4).
Det var lite alger i hele området, bortsett fra litt Chaetoceros spp. både på dansk side og helt inne på norskekysten.
30/10-02 DSD
Fig. 1. Stasjonsnettet på snittet Torungen-Hirtshals 13. september 2002.
Tabell 1
Stasjonsnettet og prøveprogrammet på snittet Torungen-Hirtshals 13. september 2002.
St. St.navn Posisjon Ekko- Obs.- Temp Salt Oks. N.salt Klf. Fytopl. Sikt-
nr. dyp dyp dyp
(m) (m) (m)
352 Ærøydyp 58°24”N 150 140 + + + + + + 4
08°46”N
353 2. 1 nm 58°23”N 105 75 + + + + + + 6
08°50”E
354 3. 5 nm 58°20”N 260 240 + + + + + + 7
08°53”E
355 4. 10 nm 58°16”N 400 390 + + + + + + 10
08°59”E
356 5. 15 nm 58°12”N 415 400 + + + + + + 9
09°05”N
357 6. 20 nm 58°08”N 643 630 + + + + + + 8
09°11”E
358 7. 30 nm 58°00”N 425 400 + + + + + + 8
09°21”E
359 8. 35 nm 57°56”N 175 165 + + + + + + 8
09°27”E
360 9. 41 nm 57°51”N 72 65 + + + + + + 7
09°34”E
361 10. 47 nm 57°48”N 33 30 + + + + + + 7
09°40”E
362 11. 52 nm 57°42”N 64 60 + + + + + + 6
09°47”E
363 12. 57 nm 57°38’N 27 25 + + + + + + 5
09°52’E
58°30´
58°
57°30´
9° 10°
Torungen
Skagerrak
Hirtshals 123
4 5 6
7 8
9 10
11 12
Fig. 2. Isopleter for temperatur, saltholdighet, tetthet og oksygen på snittet Torungen-Hirtshals 13. september 2002.
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 PARAMETER: T°C 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
<7
7 8 9 10
11
12
13 14
15
16
1817 19
16
15 15
12 12
14 13
8 10 12 14 13
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 PARAMETER: S 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
35,2 35,1 35,2
35 35 34,8 34,5
34,5
34,5 34
24 29 26
30 31 32 33
29
33
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
PARAMETER: t
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
27,6 27,5 27,3
27 26 25
24
23 22 21
20 19 17
26
25 24
21
26
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
PARAMETER: O2 ml . l -1
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
6
6 6
6
5
5
4
Fig. 3. Isopleter for oksygenmetning, nitrat, fosfat og silikat på snittet Torungen-Hirtshals 13. september 2002.
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
PARAMETER: O2 % Sat.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
80 80
80 80
70
70 90
100 110
80
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
PARAMETER: NO3- µmol . l -1
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
12 11
11 10
9 8 7 6 5 4 3 1 2
9 7 5 1 3
1
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
PARAMETER: PO3-4 µmol . l -1
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
1 0,9
0,9
0,8 0,7
0,7 0,1
0,2 0,3 0,4 0,5 0,6 0,2
0,3 0,4
0,5 0,3
0,5
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
1: 58°24´ 8°46´ 4: 58°16´ 8°59´ 7: 58°00´ 9°21´ 10: 57°48´ 9°40´
2: 58°23´ 8°50´ 5: 58°12´ 9°05´ 8: 57°56´ 9°27´ 11: 57°42´ 9°47´
3: 58°20´ 8°53´ 6: 58°08´ 9°11´ 9: 57°51´ 9°34´ 12: 57°38´ 9°52´
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
75
100 150 200 250 300
400
500
600 630
PARAMETER: SiO4-4 µmol . l -1
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
14 11 10 9 8 7
6 5 4
3 2
1
11 7
3 4
4
4 3
5
15 10 6 1
1
1 2
2
Fig. 4. Isopleter for klorofyll på snittet Torungen-Hirtshals 13. september 2002.
12 11 10 9 8 7 6 5 4 3 2 1 Hirtshals Torungen
SKIP: G. M. DANNEVIG DATO: 13 SEP 2002 0
10 20 30
50
PARAMETER: Chlorophyll ª µg . l -1
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
0,5 0,5 2 1
3 4
1 1
1
