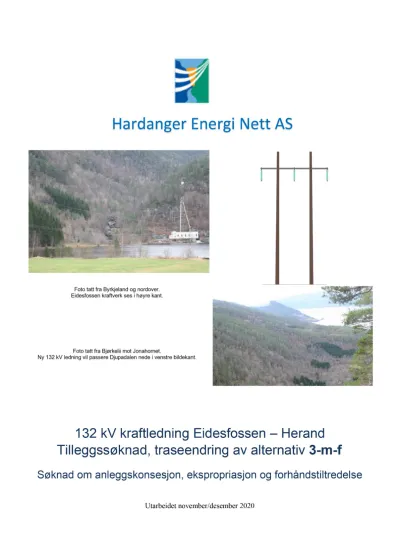

132 kV kraftledning Eidesfossen – Herand

(1)

132 kV kraftledning Eidesfossen – Herand

Tilleggssøknad, traseendring av alternativ 3-m-f

(2)

JØSOK PROSJEKT AS

Forord/sammendrag

Hardanger Energi Nett AS (HEN) legger med dette frem en tilleggssøknad om endring av eksisterende konsesjon, i tillegg til ekspropriasjonstillatelse og forhåndstiltredelse for følgende:

• Endring av trase for 132 kV jordkabel mellom Gritle og Dyrselhaugen i Ullensvang kommune I april 2018 fikk HEN konsesjon på ny 132 kV forbindelse mellom Eidesfossen trafostasjon og ny Trå trafostasjon, Herand. Den nye 132 kV forbindelsen skal følge trasealternativ 3 – m – f og består av både luftledning og jordkabel.

Konsesjonen innebar at man la 132 kV jordkabel mellom Eidesfossen trafostasjon og en 132 kV kabelendemast ved Dyrselhaugen, og 132 kV luftledning videre til ny stasjon på Trå.

En av forutsetningene i konsesjonen var at 132 kV jordkabel skulle legges i samme grøft som vannrøret til Vassendelva kraftverk om kraftverket gjorde investeringsvedtak innen 31.12.2018, viss ikke skulle

jordkabelen som ble planlagt i samme grøft som vannrøret, erstattes med luftledning.

Vassedeelva kraftverk, med vannvei har endret plassering av kraftstasjon etter at konsesjonsgitt trase 3 m- f er gitt.

Nå som anleggsarbeidet med 132 kV forbindelsen er i gang, har det kommet frem at Vassendelva kraftverk ikke blir realisert likevel, i alle fall ikke nå. Men man vil legge 132 kV jordkabel i grøft parallelt med den planlagte grøften for vannrøret i tilfelle kraftverket blir realisert likevel en gang i fremtiden. (Ref. NVE vedtak 201602636-129)

Det viser seg imidlertid at den planlagte traseen for vannrøret til Vassendelva kraftverk ikke følger den opprinnelige planen og som trase for ny 132 kV jordkabel ble omsøkt på bakgrunn av. Ny 132 kV jordkabel blir nå lagt i en trase HEN ikke har konsesjon for.

Det vil derfor bli omsøkt en endring av trase for 132 kV jordkabel mellom Eidesfossen og Dyrselhaugen.

Konsesjonssøknaden er gjennomført av Jøsok Prosjekt AS på vegne av Hardanger Energi Nett AS.

26. november 2020.

………… ……… ……… ……

Øyvind Svartveit Nettsjef

Hardanger Energi Nett AS

(3)

INNHOLDSFORTEGNELSE:

1.0 INNLEDNING ...1

1.1OPPLYSNINGER OM SØKEREN ...1

1.2KONTAKTINFORMASJON ...2

1.3HVA DET SØKES OM ...2

1.4KONSESJONER SOM PÅVIRKES AV TILTAKET ...3

1.5EIER- OG DRIFTSFORHOLD ...3

1.6ØVRIGE TILLATELSER ...3

2.0 BESKRIVELSE AV OMSØKTE ANLEGG ...4

3.0 SPESIFIKASJON AV TILTAKET ...4

3.1FREMDRIFTSPLAN FOR DE KONSESJONSSØKTE NETTANLEGG ...4

4.0 INNVIRKNING PÅ MILJØ, NATURRESSURSER OG SAMFUNNSINTERESSER ...5

4.1ERVERV AV GRUNN OG RETTIGHETER ...5

4.2AREALBRUK ...5

4.3MAGNETFELT OG NÆRFØRING TIL BYGNINGER ...5

4.4NATUR OG NATURMANGFOLD ...5

4.5KULTURMINNER OG KULTURMILJØ ...7

4.5.1 Kulturminner og SEFRAK ...7

4.5.2 Kulturmiljø og – landskap...8

4.6FRILUFTSLIV OG REKREASJON ...8

4.7UTSLIPP OG FORURENSING ...8

4.8LUFTFART OG KOMMUNIKASJON ...8

5.0 KOSTNADER OG ØKONOMI ...9

6.0 AVBØTENDE TILTAK ...9

1 INNLEDNING

1.1 Opplysninger om søkeren

Hardanger Energi Nett AS er et interkommunalt nettselskap som eies av kommunene/heradene Eidfjord, Ulvik og Ullensvang. Selskapet har områdekonsesjon i eierkommunene i tillegg til deler av Voss Herad.

Hardanger Energi Nett har ca. 25 ansatte, ca. 7000 nettkunder og ca. 140 GWh i årlig omsetning.

Hovedkontoret ligger i Kinsarvik, med kontorer og montørstasjoner i Jondal, Utne og Ulvik.

Av nettanlegg har Hardanger Energi Nett følgende:

• 1,5 km kabler og 20 km luftledninger på 66 kV spenningsnivå

• 196 km kabler og 327 km luftledninger på 22 kV spenningsnivå

• Ca. 450 stk. 22 kV nettstasjoner

• Ca. 619 km lavspentnett fordelt på kabler og luftspenn

(4)

Tilleggssøknad. Endring av trase for ny 132 kV jordkabel

Side 2

1.2 Kontaktinformasjon

Konsesjonssøker er:

Hardanger Energi Nett AS Postboks 33

5782 Kinsarvik

Organisasjonsnummer: 919 415 096

Spørsmål om konsesjonssøknaden kan rettes til:

Firma Hardanger Energi Nett AS Kontaktperson Øyvind Svartveit

E-post [email protected] Tlf. 45 41 12 10

Eventuelle høringsuttalelser til konsesjonssøknaden kan sendes til:

Norge Vassdrags- og Energidirektorat (NVE) PB 5091 Majorstua, 0301 OSLO.

Tlf. +47 22 95 95 95

Spørsmål om rettigheter, grunnavståelse, bruk av grunn, eiendomsforhold etc. tas opp med Hardanger Energi Nett AS eller Jøsok Prosjekt AS.

1.3 Hva det søkes om

Det søkes her om følgende tillatelser for de anlegg som er omtalt og spesifisert i kapittel 3 og 4 av konsesjonssøknaden:

A) Anleggskonsesjon:

I medhold av lov av 29.06.90 nr. 50 «Energiloven» § 3-1 søkes det om anleggskonsesjon for bygging og drift de anlegg som er spesifisert i kapittel 2 og 3 i konsesjonssøknaden.

B) Ekspropriasjonstillatelse:

Tiltakshaverne tar sikte på å oppnå minnelige avtaler med de berørte grunneierne. I tilfelle slike forhandlinger ikke fører frem, søkes det, i medhold av lov av 23.10.1959 nr.3 ”Oreigningslova” § 2, om ekspropriasjonstillatelse for alle de rettigheter som trengs for bygging og drift av de spesifiserte anleggene i kapittel 2 og 3.

C) Forhåndstiltredelse:

I medhold av Oreigningslova av 23.10.59 § 25, søkes det om tillatelse til å ta rettighetene i bruk slik at anleggene kan bygges før rettskraftig skjønn er avholdt. Bakgrunnen for dette er at store

samfunnsinteresser går tapt dersom de elektriske overføringsanlegg ikke blir ferdig i tide.

Liste over berørte grunneiendommer langs den nye endrede 132 kV kabeltraseen er listet opp senere i søknaden. Det bemerkes at det kun er tatt med de grunneiere som ligger mellom Gritle og Dyrselhaugen.

Det tas forbehold om eventuelle feil og mangler. Dersom det er feil i listen ber vi om at det meldes til HEN eller Jøsok Prosjekt AS.

(5)

1.4 Konsesjoner som påvirkes av tiltaket

Konsesjon som berøres er konsesjonen for ny 132 kV forbindelse Eidesfossen – Herand: NVE 201602636 Ingen flere konsesjoner berøres.

1.5 Eier- og driftsforhold

HEN skal eie og drifte de konsesjonssøkte anleggene.

1.6 Øvrige tillatelser

Dette avsnittet blir identisk som i søknad fra oktober 2017. Det henvises derfor dit for øvrige tillatelser.

(6)

Side 4

2 BESKRIVELSE AV OMSØKTE ANLEGG

Figuren nedenfor viser situasjonen. Rød stiplet linje viser traseen for 132 kV jordkabel som NVE har gitt konsesjons til. Grønn linje viser traseen som ny 132 kV jordkabel blir etablert og som sammenfaller med den nye traseen til Vassendelva kraftverk.

Kart 1: Oversiktskart Gritle–Dyrselhaugen

Fra Eidesfossen trafostasjon og til punkt A (

Kart 1

) er trase for konsesjonsgitt og etablert jordkabelforbindelse identisk. Fra punkt B til 132 kV kabelendemast ved Dyrselhaugen er også konsesjonsgitt og etablert

jordkabelforbindelse identisk. Konsesjonsgitt og faktisk jordkabeltrase fraviker mellom punkt A og punkt B.

NVE har uttalt at den forskjellen mellom konsesjonsgitt trase og faktisk trase er så stor at det må omsøkes ny kabeltrase. HEN omsøker med dette dokument en ny trase for 132 kV jordkabel vist som grønn strek i

Kart 1

^.

Den nå omsøkte traseen, fra punkt A til punkt B, blir ca. 1,42 km lang, mens den konsesjonsgitte traseen mellom de to punktene er ca. 1,36 km.

3 SPESIFIKASJON AV TILTAKET

De tekniske spesifikasjoner for 132 kV jordkabel er de samme som i tidligere søknader. Her er også grøftesnitt oppgitt.

3.1 Fremdriftsplan for de konsesjonssøkte nettanlegg

Ny 132 kV jordkabel er nå under utlegging, men har blitt varslet stoppet av NVE da man har lagt kabelen i en trase som ikke er konsesjonsgitt. Opprinnelig fremdriftsplan fremgår av vedlegg 1.

Punkt B

Punkt A

(7)

4 INNVIRKNING PÅ MILJØ, NATURRESSURSER OG SAMFUNNSINTERESSER 4.1 Erverv av grunn og rettigheter

For rettigheter som HEN må ha for å drifte 132 kV kabelanlegg, henvises til søknad av oktober 2017.

Tabellen under viser oversikt over berørte grunneiendommer.

Gårdsnummer Bruksnummer

313 2

322 2

323 1

323 2

323 6

323 10

323 12

324 2

HEN har minnelige avtaler med de nevnte grunneiere, bortsett fra bruksnummer 10 og 12 (samme grunneier).

Om HEN blir enige med alle grunneiere vil man ikke behøve ekspropriasjon. I motsatt fall må HEN benytte seg av dette.

For oversikt over erstatningsprinsipper, henvises til søknad av oktober 2017.

4.2 Arealbruk

Omsøkt 132 kV jordkabeltrase i denne søknad er ca. 60 m lengre enn den opprinnelige omsøkte traseen (oktober 2017). Med 6 m rettighetsbelte vil dette medføre en økning av klausulert areal på ca. 0,4 daa.

Den nye traseen vil kreve at man legger ny 132 kV jordkabel i noe mer dyrket innmark enn det den opprinnelig konsesjonsgitte traseen ville medført. Ca. 300 m av ny omsøkt trase ligger i dyrket mark, dette utgjør ca. 1,8 daa klausulert jordbruksland.

Den nye omsøkte jordkabeltraseen vil ikke medføre noe mer ulempe mot skogbruk i området enn det den opprinnelig omsøkte jordkabeltraseen ville medført.

4.3 Magnetfelt og nærføring til bygninger

I søknad av oktober 2017 ble det beregnet magnetfelt for 132 kV kabeltrase. Det ble konkludert med at 2 m ut fra senter av jordkabeltrase ville magnetfeltet være lavere enn såkalt utredningsgrense på 0,4 uT. Slik vi ser det vil ny omsøkt trase ligge lengre vekk fra boliger enn 2 m.

4.4 Naturtyper og biologisk mangfold

Figur 1 under viser et oversiktskart over området mellom Molve og Dyrselhaugen hentet fra

Miljødirektoratet (MD) sin åpne database Naturbase. I kartutsnittet skal alle registrerte viktige naturtyper

være registrert.

(8)

Side 6

Kart 2: Oversiktskart Molve–Dyrselhaugen. Området for trasé angitt med rød ellipse.

Som man kan se av kart 2 er det ikke registrerte naturtyper i MD sin åpne database Naturbase. Det er registrert naturtyper i nærheten av aktuell trase for ny 132 kV jordkabel, men disse ligger ca. 300 m og mer unna det aktuelle området.

For å undersøke om det omsøkte tiltaket (endring av trase på 132 kV jordkabel mellom Molve og Dyrselhaugen) har innvirkning på ulike arter er det gjort en undersøkelse på artskart. Dette er artsdatabanken sin åpne nettløsning for oversikt over arter (planter og dyr) i Norge.

Kart 3 under viser et kartutsnitt fra artskart mellom Molve og Dyrselhaugen. Det er kun tatt med arter som er registrert som CR (kritisk truet), EN (sterkt truet), VU (sårbar) og NT (nær truet) som er tatt med i Kart 3.

Arter som er livskraftig (LC) eller svartelistet er ikke tatt med.

Som kart 3 viser er det ikke rødlistede arter kategorisert som CR, EN, VU eller NT i området mellom Molve og Dyrselhaugen. Nærmeste rødlistede art ligger noe lengre vest av Molve, merket med bokstav A i kart 3.

Registrering A (ref. figur 2) er gjort i august 2019 og gjelder arten Alauda arvensis (sanglerke). Denne fuglen

er etter norsk rødliste registrert som sårbar (VU). På den internasjonale artslisten (IUCN) er denne arten

registrert som livskraftig (LC). I den grad dette er en art som holder til ved Molve permanent, så vil

anleggsarbeidet med utlegging av 132 kV jordkabel ha en negativ konsekvens. Det er gravemaskiner og

lastebiler som lager støy og forstyrrelser for arten. Fuglene vil i anleggsperioden flytte seg unna dette og

komme tilbake etter at anleggsarbeidene er ferdige. I og med at dette er et kabelanlegg vil ikke de omsøkte

tiltak ha nevneverdig innvirkning på artens liv og virke i driftsperioden. HEN tar forbehold om at naturbase og

artskart ikke er fullt oppdatert og at de kan vise noe feil.

(9)

Kart 3: Oversiktskart Molve-Dyrselhaugen. Området for trase angitt med rød ellipse.

Den nye omsøkte traseen for ny 132 kV jordkabel mellom punkt A og B vist i figur 1 vil etter HENs vurdering ikke komme i konflikt med noen registrerte naturtyper.

De omsøkte tiltak vil ikke medføre endring i INON – områder.

4.5 Kulturminner og kulturmiljø 4.5.1 Kulturminner og SEFRAK 4.5.1.1 Kulturminner

Det er gjort en undersøkelse i Riksantikvarens karttjeneste «Kulturminnesøk». Her finner man at 2 stk.

automatisk fredete kulturminner, er registrert etter at søknad av oktober 2017 ble godkjent (april 2019). Disse kulturminnene ble registrert i september 2019 av Vestland Fylkeskommune.

(10)

Side 8 Kart 4: Oversikt over automatisk freda kulturminner.

Kulturminnet med ID 262889 er sikret i samråd med Vestland fylkeskommune sitt vedtak.

4.5.1.2 SEFRAK

Det er gjort en undersøkelse i Riksantikvarens SEFRAK - register. Det ble i denne undersøkelsen ikke funnet noen SEFRAK – bygninger i umiddelbar nærhet av den omsøkte jordkabeltraseen.

4.5.2 Kulturmiljø og – landskap

Det er gjort en undersøkelse i Miljødirektoratets karttjeneste «Naturbase». Det ble i denne undersøkelsen ikke funnet noen registrerte kulturmiljø – eller landskap langs den omsøkte jordkabeltraseen.

4.6 Friluftsliv og rekreasjon

Den omsøkte traseen har ikke negativ konsekvens for friluftsliv og rekreasjon.

4.7 Utslipp og forurensing Dette tema er ikke relevant.

4.8 Luftfart og kommunikasjon Dette tema er ikke relevant.

Automatisk fredet kulturminne.

Kullgropanlegg. ID 262889-1/2

(11)

5 KOSTNADER OG ØKONOMI

Det er ikke gjort en økonomisk vurdering av det omsøkte tiltak. Arbeidet med utlegging er i gang med gitt kostnad og betalingsplan. Å gå tilbake til konsesjonsgitt trase 3 m-f vil gi stor kostnadsøkning og ein betydelig forsinket ferdigstillelse av prosjektet.

6 AVBØTENDE TILTAK Dette tema er ikke relevant.

7 VEDLEGG



Vedlegg 1: Fremdriftsplan grøft Molve-Dyrselhaugen



Vedlegg 2: Kart over omsøkt kabeltrasé



Vedlegg 3: Grøftesnitt for 132 kV kabel



132 kV kraftledning Eidesfossen – Herand
