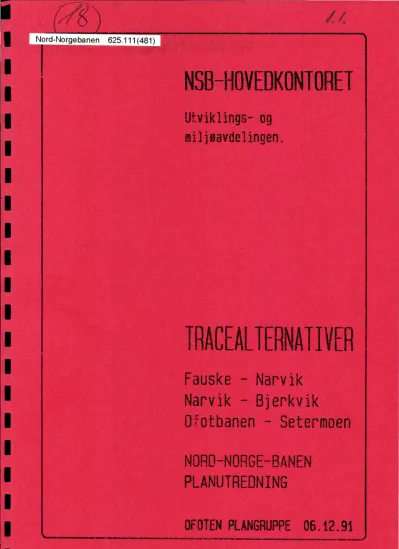

NSB-HOVEDKONTORET

Ut.viklings- og miljøavdelingen .

TRACEALTERNATIVER

Fauske - Narvik Narvik - Bjerkvik

Ofotbanen - Setermoen

t~ORD-NORGE -BANEN

PLANUTREDNING

OFOTEN PLANGRUPPE 06.12.91

1

INNHOLDSFORTEGNELSE

1. INNLEDNING

2. TRACEFORSLAGENE

I ^3. RAPPORTENS INNHOLD

4. TEGNINGER

l.l.a) SØrfjorden-Narvik (Skjomen) l.l.b) Fauske-Narvik ( Ballangen) l.l.c) Kobbvatnet-Bal l angen (Bognes) 1.4.a) Innhavet-Ballangen (KjØpsvik) 1.4.d) Narvik-Øy jord

1.4.f) Setermoen-Bjørkliden (SØrdalen) 1.4.g) Setermoen-BjØrnfjell (Bones)

I ^{5. TABELLER}

I

I

I

I '

I

\ \

D

OVERSIKT

Traceforslag

9

I

I

I I

I

l. INNLEDNING.

Ofoten Plangruppe er engasjert av NSB-Hovedkontorets utviklings- og miljøavdelingen, t i l å utrede alterna- tive traceer for Nord-Norgebanen mellom Fauske og Narvik, samt noen nye forslag like nord for Narvik.

Gruppens sammensetning og hovedansvarsområder:

Anleggsteknikk Narvik A/S Anleggsteknikk Evenskjer A/S FORUT Teknologi A/S

Grøner Narvik A/S

Hålogaland Ressursselskap

- kostnadsberegninger - geologi

- fjordkryssinger - tracegeometri - miljø/inngreps-

konsekvenser

Ringtek A/S - bygningsteknologi

Ofoten Interkommunale Plankont or - prosjektansvarlig

De øvrige tracealternativer nord for Narvik utredes aven annen rådgivergruppe - HARSTAD-GRUPPEN.

2. TRACEFORSLAGENE.

2.1 Grunnlag.

Dimensjonerende hastighet Minste kurveradius

Maksimal stigning

200 km/t 2400 m

13 0/00 (13 ^m pr 1000 ^m)

1

2

2.2 Tidligere traceforslag.

De siste tiåra er det gjort endel tracevurderinger.

FØlgende strekninger er nå oppjustert t i l dimensjone- rende hastighet:

1.1.a) 1.1.b) 1.1.c)

Sørfjorden (Indre Tysfjord)- Narvik via Skjomen.

Fauske -Narvik via Ballangen KObbvatnet-Ballangen

(Tysfjord tunnelen). via Bognes

2.3 For-prosjekter - nye traceer.

I den senere tid er det fremkommet forslag t i l nye deltraceene var sådvidt interessante at de ble be- sluttet vurdert videre på linje med de øvrige.

1.4.a) Innhavet-Ballangen via KjØpsvik Narvik-Øy jord

1.4.d) 1.4.f) 1.4.g)

Setermoen-Bjørkliden via Sørdalen Setermoen-Bjørnfjell via Bones

Traceutredningen gir følgende lengder på de forskjel- lige hovedalternativene:

Fauske-Narvik via Ballangen Fauske-Narvik via Skjomen Fauske-Narvik via KjØpsvik Fauske-Narvik via Bognes

181,10 km 180,10 km 179,10 km 195,20

I I

I

3. RAPPORTENS INNHOLD.

Hensikten med denne rapporten er å låse fast en tra- cegeometri for resten av utredningen. på dette stadiet er det allerede tatt endel hensyn t i l miljø/

inngrepskonsekvenser. Senere vi l traceen bli nærmere beskrevet og kostnader beregnet.

Også andre deloppgaver som er definert for andre ut- redningsgrupper er avhengig av dette grunnlaget.

på dette nivå blir kun kartdelen presentert. Beskri- velse av traceene blir først sammenfattet når slut- trapporten skal utarbeides. Den eneste verbeIe delen blir et tabellsett med oversikt over kurvatur, stig- ninger, og tunnelser t i l bruk for de som skal beregne kjøretiden på de forskjellige traceene.

3

I

NORD-NORGE-BANEN Tracedata

Side 1

Radius O er rettlinje Stigning er gitt i 0/00

l.l.a) Sørfjorden - Narvik (Skjomen)

Km Radius stigning Tunnelåpning

Grener av fra 1.1.h) Fau ke - Narvik v/km 116.1

116.15 T

,

117.15 T

117.35 - 1.6

117.50 T

117.85 ⁺ 15000

120.25 O

140.80 + 5000

142.00 O T

142.25 - 5000

143.15 ⁺ 1.0

143.25 T

146.50

-

147.85 O

148.75 O T

149.90 + 2.5 T

151.80 + 30000

154.30 O

158.00

-

165.25 O T

165.90 - 3500 + 1.0

166.00 T

170.30

-

171.60 O

176.35 + 2500

178.20 + 13.6

180.10 Eksisterende spor i Narvik T Narvik sta jon
