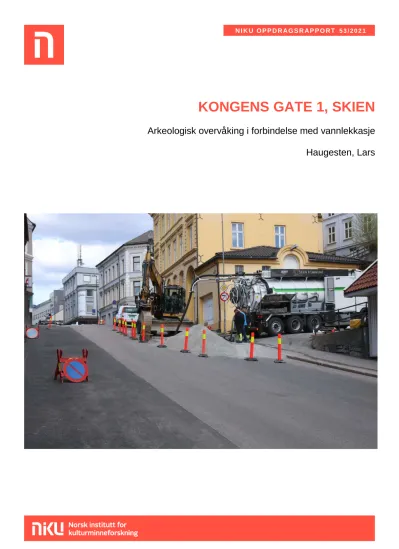

N I K U O P P D R A G S R A P P O R T 5 3 / 2 0 2 1
KONGENS GATE 1, SKIEN
Arkeologisk overvåking i forbindelse med vannlekkasje
Haugesten, Lars
NIKU Oppdragsrapport 53/2021
Norsk institutt for kulturminneforskning (NIKU) Storgata 2, Postboks 736 Sentrum, 0105 Oslo Telefon: 23 35 50 00 www.niku.no
Tittel
Kongens gate 1, Skien
Arkeologisk overvåking i forbindelse med vannlekkasje
Rapporttype/nummer NIKU Oppdragsrapport53/2021
Publiseringsdato 12.05.2021 Prosjektnummer
1022088
Oppdragstidspunkt 27.4.2021 Forsidebilde
Tiltaksområdet oversikt. Sett mot NNØ.
Cf53905_NIKU_889323.
Forfatter(e) Haugesten, Lars
Sider 11
Tilgjengelighet Åpen Avdeling
Arkeologi
Prosjektleder Hanne Ekstrøm Jordahl Prosjektmedarbeider(e) Lars Haugesten Kvalitetssikrer Hanne Ekstrøm Jordahl
Oppdragsgiver(e) Skien kommune
Sammendrag
På grunn av en lekkasje på en vannledning i Kongens gate 1 i Skien sentrum, var det behov for å grave i den eksisterende vannledningsgrøften.
Inngrepet ble ca. 2,4 m lang, ca. 1,45 m bred og ca. 1,9 m dyp. Det ble bare gravd i moderne påførte masser, og det ble ikke observert automatisk fredede kulturminner.
Emneord
Kongens gate 1, Skien, arkeologi, arkeologisk overvåking, vannledning
Avdelingsleder Lise Marie Bye Johansen
NIKU Oppdragsrapport 53/2021
1 Bakgrunn og innledning
Skien kommune ved Sveinung Ingolfsrud sendte en søknad til Vestfold og Telemark fylkeskommune om dispensasjon fra Lov om kulturminner av 9. juni 1978 (kml) § 8, første ledd, i forbindelse med en akutt vannlekkasje i Kongens gate 1, Skien sentrum. Fylkeskommunen mottok søknaden 26.4.2021, og NIKU Distriktskontor Tønsberg mottok melding om hastesak samme dag (Saksnummer 21/19368).
Da det ble definert som hastesak, ga NIKU muntlig tilrådning og det ble bestemt at det skulle være en forenklet saksbehandling bestående av kun budsjett. NIKU oversendte budsjettet 27.4.2021.
Riksantikvaren fattet vedtak etter kulturminneloven §10, første ledd (Saksnummer 21/02611-3)
3.5.2021, og Vestfold og Telemark fylkeskommune ga tillatelse 11.5.2021 (Saksnummer 21/19368-4).
2 Kort Historikk
Området som berøres av tiltaket ligger innenfor Skien middelalderby (kulturminne-id 33664), og er fredet iht. Lov om kulturminner av 9. juni 1978.
I 2014 ble det gravd for utskifting av en vannledning på nabotomten; Telemarksgata 3 (Furan 2014).
Det ble gravd en ca. 9 m lang grøft fra gårdsplassen og ut til fortau og gate. Grøftens bredde ble 1-1,8 m og dybden 0,6-1,6 m. Vannledningen ble påtruffet på 1,5 m dybde, og det ble kun gravd i
eksisterende grøft. Samme år ble det gravd på Telemarksgata 6 i forbindelse med utbedring av en vannledning (Halvorsen 2014). Det ble gravd en 9 m lang grøft, med en på bunnbredde 2–2,5 m og med en dybde på 2,2–2,4 m. Det ble ikke påtruffet automatisk fredede kulturminner under tiltaket.
På grunn av en vannlekkasje i bakrommet på Kongens gate 10, ble det i 2014 gravd en 3 m lang grøft (Baldursdottir 2014). Grøften ble 1 m bred og 1,5 m dyp, og det ble avdekket et mulig
etterreformatorisk kulturlag fra ca. 1 m under topp dekke.
Bak Rådhuset i Skien ble det i 2011 overvåket en gravning hvor bevarte middelalderske kulturlag ble påtruffet fra 2,3–2,8 m under dagens overflate (Jordahl 2012). Blant de middelalderske kontekster ble det påtruffet treverk som ble 14C-datert til 1410–1540 AD. Det ble også avdekket deler av treverk, datert til 1280–1320/1350–1390 AD, i bunnen av tiltaksområdet.
3 Metode og gjennomføring
Arkeolog Lars Haugesten utførte det arkeologiske feltarbeidet. Tiltakshaver var Skien kommune ved Sveinung Ingolfsrud og kommunens eget mannskap stod for gravingen. Tiltaket ble gjennomført på dagtid 27.4.2021.
Tiltaket omfattet graving i eksisterende vannledningsgrøft i gategrunnen ved Kongens gate 1, Skien sentrum (fig.1). Lekkasjen på vannledningen måtte repareres, og det var behov for å grave en mindre grøft ned til lekkasjen. Gravedybden ble estimert til å bli ca. 1,8 m.
NIKU Oppdragsrapport 53/2021
6
Figur 1. Situasjonsplan medfulgt søknad. Vannlekkasje merket med kryss.
Det ble utført en arkeologisk overvåking hvor arkeologen observerte maskingravingen og registrerte og dokumenterte lag og strukturer. Det ble ikke tatt prøver til 14C-datering, og ingen gjenstander ble innsamlet.
Innmålingsutstyr som ble benyttet var CPOS og Trimble GIS. CPOS ble kun benyttet ved å sette ut fastpunkter, innmålingen av tiltaksområdet ble utført med Trimble GIS.
Alle fotografier ble gjennomgått etter avsluttet undersøkelse, og utvalgte fotografier ble lastet opp i MUSIT fotodatabase under CF-nummer 53905: Cf53905_NIKU_889312 til Cf53905_NIKU_889335.
Da det var en hastesak, ble det ikke utarbeidet faglige problemstillinger.
4 Resultater
Tiltaksområdet (OU12001) ble ca. 2,4 m langt og ca. 1,45 m bredt, med største dybde på ca. 1,9 m (fig.2 og 4). Asfalten var ca. 12-13 cm tykk, og under asfalten lå det et moderne bærelag (SL12005) av pukk, skiferstein og grus. Bærelaget var ca. 0,75 m tykt. Under bærelaget lå det et lag (SL12006) av løs tørr grå fin sand, og laget var påført ved anleggelsen av vannledningsgrøften. Tykkelsen på laget ble målt til ca. 1,15 - 1,2 m, og laget fortsatte dypere enn tiltaksområdet. Vannledningen (M12008) hadde en diameter på 150 mm og ble avdekket ca. 1,65 m under topp asfalt (fig.3).
Det ble kun gravd i eksisterende vannledningsgrøft, og det ble ikke avdekket automatisk fredede kulturminner.
NIKU Oppdragsrapport 53/2021
Figur 2. Tiltaksområdet i Kongens gate 1. Sett mot S. Cf53905_NIKU_889317.
Figur 3. Tiltaksområdet med synlig vannledning. Sett mot SSØ. Cf53905_NIKU_889335.
NIKU Oppdragsrapport 53/2021
8
Figur 4. Tiltaksområdet.
NIKU Oppdragsrapport 53/2021
5 Sammendrag og konklusjon
På grunn av en vannlekkasje i Kongens gate 1 i Skien sentrum, var det behov for å grave en grøft ned til vannledningen. Tiltaksområdet ble ca. 2,4 m langt, ca. 1,45 m bredt og ca. 1,9 m dypt. Det ble gravd i eksisterende vannledningsgrøft, og det ble ikke observert automatisk fredede kulturminner.
6 Litteraturliste
Baldursdottir, B. (2014): Kongens gate 10, notat.
Furan, N. F. (2014): Telemarksgata 3. Arkeologisk overvåking av gravearbeider i forbindelse med utskifting av vannledning. NIKU Oppdragsrapport 104/2014.
Halvorsen, S. W. (2014): Telemarksgata 6. Arkeologisk overvåkning i forbindelse med graving for utbedring av vannledning. NIKU Oppdragsrapport 179/2012.
Jordahl, H. E. (2012): Rådhuset, Skien. Arkeologisk overvåkning og dokumentasjon av grøft i bakgården til rådhuset i Skien. NIKU Oppdragsrapport 24/2012.
NIKU Oppdragsrapport 53/2021
10
7 Vedlegg
7.1 Kontekstliste
Intrasis Id Type Beskrivelse Tolkning
12001 Område Grop med vannlekkasje. Tiltaksområdet
12005 Lag Pukk-, skifersteins- og gruslag under asfalt. Tykkelse ca.
0,75 m. Moderne fyll
12006 Lag Løs tørr grå fin sand. Tykkelse ca. 1,15 - 1,2 m og fortsatte
under utgravningsgrensen. Moderne fyll
12008 Moderne Ledning med diameter på 150 mm. Vannledning
7.2 Fotoliste
Fotokort Id Dato Motiv Sett mot
Cf53905_NIKU_889312 27.04.2021 Tiltaksområdet oversikt før oppstart. N
Cf53905_NIKU_889314 27.04.2021 Tiltaksområdet oversikt før oppstart. N
Cf53905_NIKU_889317 27.04.2021 Tiltaksområdet oversikt før oppstart. S
Cf53905_NIKU_889319 27.04.2021 Reparasjon av vannlekkasje vannrør M12008 med kommunearbeidere. NV
Cf53905_NIKU_889322 27.04.2021 Reparasjon av vannlekkasje vannrør M12008 med kommunearbeidere. N
Cf53905_NIKU_889324 27.04.2021 Reparasjon av vannlekkasje vannrør M12008 med kommunearbeidere. S
Cf53905_NIKU_889326 27.04.2021 Grop OU12001 og vannledning M12008. N
Cf53905_NIKU_889327 27.04.2021 Grop OU12001 og vannledning M12008. Ø
Cf53905_NIKU_889330 27.04.2021 Grop OU12001 og vannledning M12008. SSV
Cf53905_NIKU_889332 27.04.2021 Grop OU12001 og vannledning M12008. S
Cf53905_NIKU_889333 27.04.2021 Grop OU12001 og vannledning M12008. S
Cf53905_NIKU_889335 27.04.2021 Grop OU12001 og vannledning M12008. SSØ
NIKU Oppdragsrapport 53/2021
7.3 Detaljplot
7.3.1 Koordinatliste
Koordinater Nord Øst Høyde Beskrivelse
12007 6563368,832 534883,635 9,248 Bunnpunkt grop
12015 6563368,972 534884,848 11,152 Toppunkt asfalt
NIKU Oppdragsrapport 53/2021
