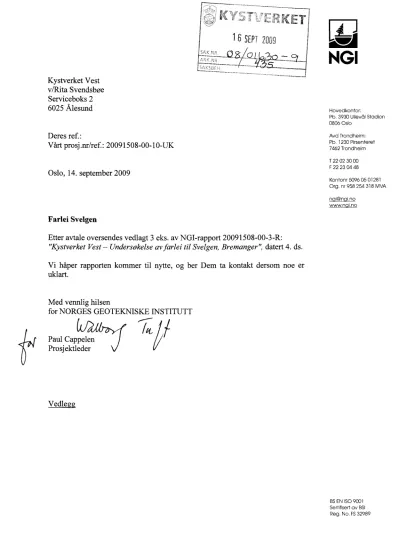

Etter avtale oversendes vedlagt 3 eks. av NGI-rapport 20091508-00-3-R:

"Kystverket Vest — Undersøkelse av farlei til Svelgen, Bremanger", datert 4. ds.

Vi håper rapporten kommer til nytte, og ber Dem ta kontakt dersom noe er uklart.

NGI

Hovedkontor:

Pb. 3930 Ullevål Stadion 0806 Oslo

Avd Trondheim:

Pb. 1230 Pirsenteret 7462 Trondheim T 22 02 30 00 F 22 23 04 48

Kontonr 5096 05 01281 Org. nr 958 254 318 MVA ndi@ndi,no

www,ngi.no

BS EN 150 9001 Sertifisert av BSI Reg, No, FS 32989

(2)

jj NGI Rapport/Repod

•••'•rs' i

(3)

á

(4)

Prosjekt

Prosjekt:

Dokumentnr.:

Dokumenttittel:

Dato:

Oppdragsgiver

Oppdragsgiver:

Oppdragsgivers kontaktperson:

Kontraktreferanse:

For NGI

Prosjektleder:

Rapport utarbeidet av:

Sammendrag

Farlei Svelgen 20091508-00-3-R

Kystverket Vest - Undersøkelse av farlei til Svelgen, Bremanger

4. september 2009

Kystverket Vest Rita Svendsbøe Rammeavtale

Paul Cappelen Silje Nag

Kystverket Vest planlegger en ny farlei til Svelgen i Bremanger. Farleien er planlagt utdypet til kote — 10. En morenerygg i leien er undersøkt med tanke på massefordeling og miljøkvalitet.

NGI og underleverandør GeoMap har utført en geofysisk og miljøteknisk undersøkelse. Det er målt åtte refraksjonsseismiske profiler i området.

Undersøkelsen viser at farleien må utdypes mellom 3 — 7 m for å oppnå en seilingsdybde på 10 m. Målingene viser at moreneryggen er fast til meget fast konsolidert, og at det derfor må sprenges for å utdype farleien.

Det er påvist et tynt løsmassedekke med sterkt forurensede sedimenter i farleien og det vil derfor være behov for mudring. Det anbefales at de mudrede massene leveres til godkjent mottak på land. Den harde morenen regnes som ren, og kan deponeres i sjø uten spesielle miljøtekniske tiltak.

Hovedkontor:

Pb. 3930 Ullevål Stadion 0806 Oslo

Avd Trondheim:

Pb. 1230 Pirsenteret 7462 Trondheim T 22 02 30 00 F 22 23 04 48

Kontonr 5096 05,01281 Org. nr 958 254 318 MVA nai@natno

www.nai.no

BS EN ISO 9001 Sertifisert av BSI Reg. No. FS 32989

(5)

Innhold

1 Innledning

2 Områdebeskrivelse 3 Undersøkelser

3.1 Geofysiske undersøkelser 3.2 Miljøtekniske undersøkelser 4 Resultater

4.1 Geofysisk undersøkelse — Massefordeling 4.2 Miljøundersøkelse

Vurdering 11

5.1 Geofysikk 11

5.2 Miljø 11

5.3 Mudring og deponering 11

6 Referanser

Figurer:

Figur 1 Oversiktskart

Vedlegg:

Vedlegg A Rapport fra GeoMap AS Vedlegg B Analyserapporter

Kontroll- og referanseside

5 5 5 5

12 NGI

Dokumentnr.: 20091508-00-3-R Dato: 2009-09-04

Side: 4

(6)

1 Innledning

Kystverket Vest ønsker å utdype farleien til Svelgen i Bremanger kommune. Dette gjøres for å øke sikkerheten ved transport til og fra Elkem Bremanger.

NGI og underleverandør GeoMap har utført en geofysisk og miljøteknisk under- søkelse. Hensikten med undersøkelsen var å undersøke mektighet og kvalitet på løsmasser over fjell i utdypingsområdet, som underlag for videre prosjektering.

Løsmasser som skal fj ernes er prøvetatt og analysert, for å dokumentere massenes miljømessige kvalitet.

Oppdraget er utført innenfor rammeavtale mellom Kystverket og Dr. techn. Olav Olsen AS, der NGI er leverandør på geoteknikk og miljø

2 Områdebeskrivelse

Farleien til Svelgen skal utdypes til kote — 10 over et areal på ca. 6 000 m2.

Massene som skal f.jernes utgjør ca. 18 000 m3 . Det er undersøkt åtte grunnere områder hvor det må fj ernes masser. Områdene er vist på figur 1.

Ved Elkem ASA Bremanger Smelteverk har produksjon av silisium medført utslipp av løst materiale og fast stoff til Nordgulen siden 1930—årene. Det er tidligere gjennomført miljøundersøkelser av vann, sedimenter og biota i Nordgulen på oppdrag fra Elkem Bremanger (DNV, 2003). Undersøkelsene har påvist et moderat forhøyet innhold av metaller med avtakende gradient ut fra smelteverket. Undersøkelsene har i liten grad fokusert på organiske miljøgifter som PAH.

3 Undersøkelser

3.1 Geofysiske undersøkelser

GeoMap AS har som underleverandør til NGI utført geofysiske undersøkelser.

Hensikten med undersøkelsen var å få en oversikt over type og mektighet av løsmasser over fjell, samt eventuell lagdeling av disse. Feltarbeidet ble utført i uke 27, 2009.

GeoMap har anvendt refraksjonsseismikk, der seismikk skytes fra en sjøbunnskabel og registreres i hydrofoner. Ulike typer løsmasser / sedimenter og fjell har ulike seismiske hastigheter. Dette gjør at sjøbunnens sammensetning kan bestemmes.

Det ble målt åtte seismiske profiler i farleien. Profilene ble lagt parallelt med ca.

10 — 12 m avstand og midtpunkt omtrent midt på det grunne området.

NGI

Side: 5

(7)

3,2 Miljøtekniske undersøkelser

Den miljøtekniske undersøkelsen ble utført like etter de seismiske undersøkelsene.

Det ble tatt 16 grabbprøver, hvorav to prøver ble tatt langs hver profil. Det ble funnet løsmasser i form av fint organisk materiale (dynn) og sand i ni av 16 prøver. I resten av prøvene ble det kun påvist stein og eller tom grabb. Tom grabb eller kun stein i grabben indikerer at sjøbunnen stort sett består av fjell eller stein..

Koordinater og kommentarer i forbindelse med prøvetakingen er vist i tabell 1.

Ni prøver ble sendt til analyse for innhold av tungmetaller og organiske miljøgifter (PAH, PCB og TBT).

4 Resultater

4.1 Geofysisk undersøkelse - Massefordeling

Resultater fra den geofysiske undersøkelsen er vurdert og rapportert av GeoMap AS. Rapporten, inkludert kart og seismiske profiler, og er gitt i sin helhet i vedlegg A. Alle henvisninger til dybder er knyttet til Statens sjøkart null (LAT).

Resultatene fra den seismiske undersøkelsen er oppsummert i tabell 2.

LLJ

NGI

Side: 6

(8)

Tabell 2 Oppsummering av resultater fra refraksjonsseismikk

Profil Ca. vaondvbde m Kommentar

Påvist hard morene rned mektighet på opplil 25 m over fiell.

P1 3 — 16 Tynt topplag med rnindre faste masser. Grunnere enn 10 m i storstedelen av roftlet, da.s, behov for utd in

Påvist hard morene med mektighet på opptil 18 m over fjell. ' fr't 3 — 15 Grunnere enn 10 m i storstedelen av profilet, dss, behov for

utd in .

Påvist hard morene med mektiohet på opptil 18 m over fiell.

P3 6 — 18 Grunnere enn 10 m i storstedelen av profilet. d.vs, behov for tad in .

Påvist hard morene med mektighet på opptil14m over fiell.

P4 6 — 16 Grunnere enn 10 m i storstedelen av profilet, da.s, behov for utd in .

Påvist hard morene med mektighet på opptil 14 m over ft ell.

P5 7 — 16 Grunnere enn 10 m i størstedelen av profilet, d.v.s, behov for utd in .

Påvist hard morene med mektighet på opptil 10 in over tjell.

P6 7— 15 Grunnere enn 10 m i størstedelen av profilet,d.v.s,behov for utd in .

Påvist hard morene med mektighet på opptil 10 m over fjell.

P7 6 — 15 Grunnere enn 10 m i størstedelen av profilet, d.v.s, behov for utdyping. Grunnere enn 10 m til fjell i en mindre del av

rofilet, d.v.s, behov for s ren nin .

Påvist hard morene med mektighet på opptil 12 m over fiell.

P8 4 14 Grunnere enn 10 m i størstedelen av profilet, d.v.s, behov for

— utdyping. Grunnere enn 10 m til fjell i en mindre del av rofilet, d.v.s, behov for s ren in .

4.2 Mifieundersokelse

Tabell 3 viser SFTs klassilisefing av mifilakvalitet i sedimenter. der sedimentene deles inn i fem tilstandsklasser etter forurensningsinnhold. Kun parametere som er detektert over rapporteringsgrensene. og som det finnes klassifisefingsgrenser for.

er inkludert i tabellen.

rip ILS NGI

Dokumentnr 20091508-00-3-R Dato 2009-09-04

Side 7

(9)

Tabell 3 SFTs klassifisering ar miljokvalnet i sedimenter (SFT 200-)

Param eeeee Enhet

Arsen me ke is

13I me ke 0

Kaurnium mg k2 ts

Kohher m k 0

Krom m ,l, n

Nikkel

Sink myk IS

Nallalen k 0

AcenatIvIen • k • is

Acenaflen ,,k Is

Fluoren 7.k , 1s

Fenantren "k, Is

AnIracen wk , is

Fluoranten k is

I'vren c kt• 0

I3enso(a)antraeen 8 ke 0

Knsen k • 0

Benso h8luoranten k ts Benu4k8luoranten k¢ 0 Iknsola) Nren k rs Dihensolahlantracen ¢ A, ts Rensolgh0 8. len k 0 Inden04123ed1 ' ren u Å ts Sum PAII, me ke ts Sum PC11- u I,k, $3

1R1 ue Aers

Tabell 4 og 5 viser anabseresultatene sammenlienet med SFTs klassiftsering av miljokvalitet i fargekoder.

2rwJ-

NGI

CII0ku tnr 4RjS1 508-80-3-R Dato 203-09-04

5108 8

(10)

iklbell 4 Tilstaml5klassti. fi”..‘e(lijnenl i 4n-lei til Svelgen Qng kg I.‘).

i Parameter Profil 1 Profli 2 Profil 4 Profil 6 Profil 6 Prov e I Pro% e 4 Prove 8 Pro‘e II Prove 12

Ar,,en 35 35 8,1 17 19

B1N 29 56 6.7 19 16 i

Kadni ium <0.10

065

<0.10 <0.10 <0.10

Kobber 77 150 71 29 i 63

krolll 79

88 44 41

59

Nikkel 23

38

²¹ ¹⁹ ²⁰ ⁱ

Sink

185

1060 103

188

133

Naftalen

0 062 0 087 <0.010 0,013 0 037

.Acenafrs len

<0.010 0 029 <0.010 <0.010

^0.061

Acenaften

013 0 II 0,045 0,028 0 093

Fluoren

0 092 0,093 0,018 0,018 016

II enantren

0 6 049 0,054 0,054

1.0

Antracen 0 I I 0,18 0 . 0 1 1 0.019 Q I 1

1-luoranten 0,67

0,69 0 093 0,086

^0,99

Pvren 0.63 0.73

0,080 0,078

^0,83

! Bensola lantracen ) 0,57 0,47

0 055

0,063 0 32

! Krvsen 0,50

0 071 0,066

⁰⁴¹

I Benso(b)tluoranIen 39 0,71

0 067 0,091

⁰⁴³

Benso(k)fluoran1en 1,3 0,41

0 044 0,045

0,29

: Benso(a) vren 047 0,59

0 079 0,072 0,48

! Dihenso(ah)antracen 0,71

0 10 0 016 0,018 0 063

! Benso( ,16 ervIen 0,051 0,069

! Indeno(123ed vren 0,42 0,060 0,077 0 36

'PAH o, 14 6,0 074 0,78 6.0

PC37 0,10 0,023 0,002

TB I. 70

TOC (%) 2.3 2,3 0,36 1,3 1,6

i.p. ikke påvist over rapporter in gsgrensen

Lwi NGI

Doaumentrir 20091500-00-3-9 Dato 2009-09-04

Sole 9

(11)

i p ikke pavist oser rappormongsgrensen

Folgende kan oppsummeres fra resultatene:

• Innholdet av metaller i provene er stort sett lavt og tilsvarer tilstandsklasse Il eller lavere. Unntaket er innhold av kobber som tilsvarer tilstandsklasse IV i seks av åtte tilfeller. samt innholdet av sink i prøve 4 som tilsvarer tilstandsklasse IV

• Innholdet av PAII i prøvene er forholdsvis høyt. Konsentrasjonen av PAH overskrider klasse III for en eller fiere komponenter i samtlige prøver.

• Innholdet av PCB i prøvene er lavt og tilsvarer tilstandsklasse III eller lavere

• Innholdet av TBT i prøvene er meuet hoyt og tilsvarer tilstandsklasse V i seks av atte prover og IV i to prøver. I prøve 8 tilsvarer innholdet av TBT 65 øanger tilstandsklasse V.

Det ble ikke pavist kvikksolv i noen av prøvene.

Lej NGI

Dokumentnr 20091508-00-3-R Dato 2009.09-04

side la

(12)

5 Vurdering 5.1 Geofysikk

De seismiske målingene viser at sjøbunnen består av faste til meget faste konsoliderte morenemasser over fjell. Tykkelsen av morenen varierer fra 2 61 ca.

25 m. Under prøvetakingen ble det også påvist et lag med svart, bløtt sediment.

Ettersom dette bløte laget ikke fremkommer av seismikken, antas det å være av liten mektighet. Det antas at mektigheten maksimalt utgjør noen desimeter tykkelse.

Ved seilingsdybde på 10 m i farleien vil det være behov for kjerning av 3 - 7 m morene i profilene. Morenen er hard med seismiske hastigheter fra 1 500 - 2 500 m/s. og er stort sett over 2 000 m/s. Hardheten av morenen kan sammenlignes med Caterpillars -Impact ripper performance-. som måles i seismisk hastighet.

Grensen for morene som kan ripes opp (eng. -rippable".) varierer fra ca. I 800 - 2 100 m/s avhengig av storrelsen på gravemaskinen (40 - 60 tonn) (Caterpillar.

1993). Målte seismiske hastigheter i morenen ved Svelgen er høyere enn indeksen og det forekommer fjellknauser grunnere enn 10 m i to av profilene. Det anbefales derfor at grunne områder i farleien sprenges bort fremfor å bruke graver.

For å verifisere resultatene fra den seismiske undersøkelsen kan det gjennomføres geotekniske undersøkelser i form av boring.

5.7 Miljø

Påvist innhold av miljøgifter i sedimentene overskrider tilstandsklasse III for en eller flere parametere i samtlige analyserte prøver. I seks av åtte prøver er det målt høye konsentrasjoner av TBT, tilsvarende tilstandsklasse V. De løse sedimentene som er prøvetatt klassifiseres derfor som til -svært med hensyn til miljøkvalitet.

Utstrekningen og tykkelsen av det forurensede laget er usikker. Tykkelsen er antatt å være opptil noen desimeter. Dette kan undersøkes nærmere ved for eksempel en dykkerundersokelse.

5.3 Mudring og deponering

Det er påvist sterkt forurensede sedimenter i området som skal utdypes. Det anbefales derfor å bruke sugemudring for å fierne forurensede sedimenter i det berorte området før sprengning. Sugemudring medfører betydelig mindre partikkelspredning enn mekanisk mudring.

Forurensningsgraden er høy og volumet som skal mudres er antatt å være svært begrenset. Det anbefales derfor at de forurensede massene leveres til godkjent mottak på land.

NGI

Dokumentnr 20091508-00-3-R Dato 2009-09-04

saie 11

(13)

Den harde morenen anses som rene masser, og kan deponeres i sjø uten spesielle miljetekniske tiltak. Riksantikvaren bør kontaktes før en eventuell sprengning i området.

6 Referanser Caterpillar (1993)

Caterpillar Performance Handbook. Edition 24. Caterpillar 1ne Peoria. Illinois, USA.

DNV (2003)

Elkem ASA Bremanger. Miljoundersekelse NordguIen 2001 — 2002. Rapportnr.

2003-0336. 31. mars 2003.

SFT (2007)

Veileder for klassifisering av miljokvalitet i fiorder og kystfarvann. Revidering av klassifisering av metaller og organiske miljogifter i vann og sedimenter. Veileder TA-22291 2007

Dokartnr 200915~342 Dat 2009-0944 Side: 12
