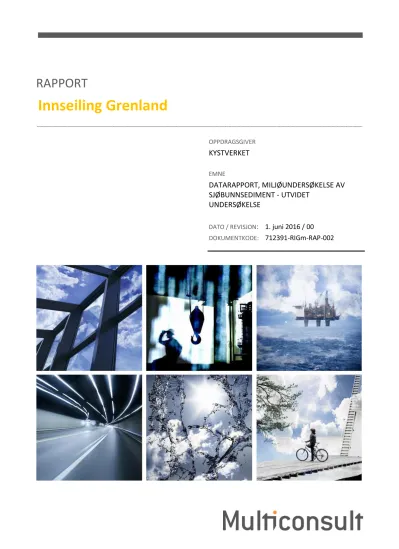

RAPPORT

Innseiling Grenland

OPPDRAGSGIVER

KYSTVERKET

EMNE

DATARAPPORT, MILJØUNDERSØKELSE AV SJØBUNNSEDIMENT - UTVIDET

UNDERSØKELSE

DATO / REVISJON: 1. juni 2016 / 00 DOKUMENTKODE: 712391-RIGm-RAP-002

(2)

712391-RIGm-RAP-002 1. juni 2016 / 00 Side 2 av 16 Denne rapporten er utarbeidet av Multiconsult i egen regi eller på oppdrag

fra kunde. Kundens rettigheter til rapporten er regulert i oppdragsavtalen.

Tredjepart har ikke rett til å anvende rapporten eller deler av denne uten Multiconsults skriftlige samtykke.

Multiconsult har intet ansvar dersom rapporten eller deler av denne brukes til andre formål, på annen måte eller av andre enn det Multiconsult skriftlig har avtalt eller samtykket til. Deler av rapportens innhold er i tillegg beskyttet av opphavsrett. Kopiering, distribusjon, endring, bearbeidelse eller annen bruk av rapporten kan ikke skje uten avtale med Multiconsult eller eventuell annen opphavsrettshaver.

(3)

00 01.06.2016 Datarapport – supplerende undersøker Nina Hestem Berggren og Mads Trulssen

Silje Røysland Nadja Andreassen

REV. DATO BESKRIVELSE UTARBEIDET AV KONTROLLERT AV GODKJENT AV

MULTICONSULT | Fiolvegen 13 | Postboks 2274, 9269 TROMSØ | Tlf 77 62 26 00 | multiconsult.no NO 910 253 158 MVA

RAPPORT

OPPDRAG Kystverket, Innseiling Grenland DOKUMENTKODE 712391-RIGm-RAP-002

EMNE Datarapport, miljøundersøkelser av

sjøbunnssediment – utvidet undersøkelse

TILGJENGELIGHET Åpen

OPPDRAGSGIVER Kystverket OPPDRAGSLEDER Nadja Andreassen

KONTAKTPERSON Tore Fauske UTARBEIDET AV Nina Hestem Berggren og

Mads Trulssen

KOORDINATER SONE: 32 ØST: 543896 NORD: 6541181 ANSVARLIG ENHET 2013 Miljø og utredning, BVT

SAMMENDRAG

I forbindelse med planlegging og utbedring av innseilingen(e) til Grenland, har Kystverket engasjert Multiconsult ASA som rådgivere i miljøgeologi og geoteknikk.

Denne rapporten beskriver utførte undersøkelser og prøvetaking på et utvidet område, som inkluderer leden gjennom Gamle Langesund og Kalvenløpet med aktuelle utdypningsområder og planlagte deponier ved Geiterøyholmenrabben ved Langesund, Kløvsteinbåen, Midtfjordbåen og Orebuktbåen.

I samarbeid med Rådgivende Biologer AS og dykkerlag er det også utført supplerende ROV-undersøkelser for å kartlegge sjøbunnen i utdypnings- og deponiområdene. Undersøkelsen indikerer at det er lite løsmasser på ryggene i utdypningsområdene, og at partiene med sediment hovedsakelig består av sand. Noen områder ved Gamle

Langesund har større mektigheter med sand. Deponiområdene har vekslende bunnforhold med berg, blokk, stein og sand.

Undersøkelsen av sedimentene i sjøbunn er utført ved hjelp av dykker og grabb, og kjemiske analyser indikerer at miljøtilstanden i overflatesedimentene er generelt god/moderat i de planlagte deponiområdene ved Orebuktbåen, Kløvsteinbåen og Midtfjordbåen. Mens det i utdypningsområdet og deponiområdet ved Gamle Langesund stedvis er påvist høyere forurensning av hhv. dioksiner/furaner (PCDD/F) eller PAH-komponenten benso(ghi)perylen.

(4)

Kystverket, Innseiling Grenland multiconsult.no

Miljøgeologiske undersøkelser INNHOLDSFORTEGNELSE

712391-RIGm-RAP-002 1. juni 2016 / 00 Side 4 av 16

INNHOLDSFORTEGNELSE

1 Formål, omfang og tidligere undersøkelser ... 5

2 Prosjektbeskrivelse ... 5

3 Utførte undersøkelser ... 7

3.1 Feltarbeid ... 7

3.2 Laboratorieundersøkelse ... 7

4 Resultater ... 8

4.1 Sedimentbeskrivelse og bunnforhold ... 8

4.2 Beskrivelse av bunnforhold fra ROV-videoer og visuelle registreringer under prøvetaking ... 9

4.3 Kjemiske analyser ... 11

4.4 Kornfordeling og totalt organisk karbon, TOC ... 14

5 Beskrivelse av forurensningssituasjonen ... 15

6 Konklusjon ... 16

7 Referanseliste ... 16

TEGNINGER

Tegningsnummer Tittel

RIGm-00 Oversiktskart

RIGm-01 Gamle Langesund

RIGm-02 Orebuktbåen

RIGm-03 Midtfjordbåen

RIGm-04 Kløvsteinbåen

VEDLEGG

Vedlegg A: Miljøprøvetaking av sjøbunnsedimenter, sjøvann og suspendert stoff. Prøvetakingsrutiner og utstyr.

Vedlegg B: Fullstendig analysebevis ALS Laboratory Group - Deponiområder, utstedt 16.03.2016.

Vedlegg C: Fullstendig analysebevis ALS Laboratory Group - Gamle Langesund utdypning, utstedt 01.06.2016.

(5)

Miljøgeologisk sedimentundersøkelse 1 Formål, omfang og tidligere undersøkelser

1 Formål, omfang og tidligere undersøkelser

I forbindelse med planlegging av ny led til innseilingen ved Grenland, er Multiconsult engasjert av Kystverket som rådgiver innen fagområdene miljøgeologi, geoteknikk og naturmangfold.

Tidligere undersøkelser inkluderer bl.a. biologiske undersøkelser utført av DNV, 2010 [5], og geofysiske og miljøtekniske undersøkelser utført av NGI, 2009 [7].

Multiconsults arbeider har omfattet miljøgeologiske og geotekniske undersøkelser samt strømmålinger, beskrevet i rapport 712391-RIGm-RAP-001 datert 07.10.14, 712391-RIG-RAP-001 datert 05.06.15, 712391-RIG-RAP -002 datert 13.05.16, og 712391-RIMT-RAP-001 datert 17.09.14.

I tillegg har Multiconsult våren 2016 utført en supplerende og utvidet miljøgeologisk sedimentundersøkelse på grunn av utvidede tiltaksområder og manglende datagrunnlag.

I samarbeid med Rådgivende Biologer AS og KAJ dykkertjenester ble det også utført supplerende ROV- undersøkelser for å kartlegge sjøbunnen i utdypnings- og deponiområdene. Kartlegging av marint naturmangfold har blitt utført av Rådgivende biologer, 2016 [6].

Foreliggende rapport inneholder en beskrivelse av supplerende miljøgeologisk undersøkelser inkludert beskrivelse av bunnforhold, samt resultater av kjemiske analyser og vurderinger.

2 Prosjektbeskrivelse

Ny led til innseiling ved Grenland omfatter bredde- og dybdeutvidelse, samt oppgradering av navigasjonsmerker for farleden Kalvenløpet, og ny farled gjennom Gamle Langesund, se Figur 1.

Arbeidene vil omfatte sprengning, mudring og dumping av oppmudret sjøbunn, i hovedsak sprengt berg.

Farledsbredden i Kalvenløpet planlegges utvidet til 150 og 300 m bredde, med en effektiv dybde på 16,5 m. Farleden gjennom Gamle Langesund planlegges utvidet til 150 m bredde, med en effektiv farledsdybde på 16,1 m.

Planene medfører utdypning av fire områder (grunner) ned til mellom -16,4 til -16,8 m (LAT). To av områdene, Gamle Langesund med Geiterøyholmrabben og omkringliggende grunner, samt Orebuktbåen, ligger i hovedsakelig i Telemark fylke. Kløvsteinbåen og Midtfjordbåen ligger i Vestfold fylke. Utdypningsområdene består hovedsakelig av bart fjell, og må sprenges før oppmudring.

Oppmudrede sedimenter og sprengt berg vurderes dumpes i nærliggende deponier, se Figur 1.

(6)

Miljøgeologisk sedimentundersøkelse 2 Prosjektbeskrivelse

712391-RIGm-RAP-002 1. juni 2016 / 00 Side 6 av 16 Figur 1: Oversiktskart innseiling Grenland. Utdypningsområdene er fargelagt i rødt og foreslåtte deponiområder som ligger like utenfor grunnene er fargelagt i grått. Kartgrunnlag: Toporaster 3 og dybdekart.

(7)

Miljøgeologisk sedimentundersøkelse 3 Utførte undersøkelser

3 Utførte undersøkelser

Den miljøgeologiske undersøkelsen har omfattet sedimentprøvetaking i planlagte deponiområder ved Orebuktbåen i Telemark fylke, Kløvsteinbåen og Midtfjordbåen i Vestfold fylke samt Gamle Langesund som ligger i begge fylkene.

I tillegg er det gjennomført supplerende sedimentprøvetaking i leden ved «Gamle Langesund», med Geiterøyholmrabben og omkringliggende grunner og grunnere områder (jf. figur 1/ tegning RIGm-00).

Undersøkelsene har også omfattet ROV-undersøkelser.

3.1 Feltarbeid

Feltarbeid av planlagte deponiområder ble utført den 01.03.16 og for utdypningsområdet den 01.04.16, med båten MS BoreCat fra Multiconsult AS, samt dykkere fra KAJ Dykkertjenester. Det var skiftende sol/overskyet vær, med temperaturer rundt 4-8 ⁰C begge dagene?

Undersøkelsen omfattet prøvetaking av overflatesedimenter (0-20 cm) ved hjelp av håndholdte sylindere av dykkere, eller opphenting av sedimenter ved hjelp av grabb fra båt. Det ble forsøkt innsamlet 4 replikater fra hver prøvestasjon, men i enkelte deponiområder var dette vanskelig på grunn av mye stein/bart berg. Lokalisering av prøvestasjonene er vist på vedlagte tegning nr. RIGm- 00 til -04.

Koordinater (EU89-UTM sone 32) og stasjonsdyp ble avlest og notert i felt. Data er vist i Tabell 1.

Prøvetaking og analyse er ellers utført i henhold til prosedyrer gitt i veiledere om klassifisering og håndtering av sediment fra Miljødirektoratet [1], [2] og [3], Norsk Standard for sediment-prøvetaking i marine områder [4] samt Multiconsults egne interne retningslinjer.

For nærmere beskrivelse av prøvetakingsmetode og prøveopparbeiding vises det til vedlegg A

"Miljøprøvetaking av sjøbunnssedimenter. Prøvetakingsrutiner".

ROV-undersøkelse er utført av Rådgivende Biologer AS den 8. og 9. mars 2016 og det henvises til denne rapporten [6] for utfyllende beskrivelser og bilder. Kystverket har gitt tilgang til tidligere undersøkelser utført av DNV [5] og registreringene er benyttet i de fremstilte kartene med sedimentregistreringer (vedlagte kart med tegningsnummer RIGm-01 til -04.)

3.2 Laboratorieundersøkelse

De øverste 10 cm med sedimenter fra replikate prøvesylindere/grabbprøver ble blandet sammen til én prøve fra hver stasjon, og pakket i luft- og diffusjonstette rilsanposer.

Representative sedimentprøver ble sendt til kjemisk analyse for innhold av arsen, tungmetaller (bly, kadmium, kobber, krom, kvikksølv, nikkel og sink), polysykliske aromatiske hydrokarboner (∑PAH16), polyklorerte bifenyler (∑PCB7) og tributyltinn (TBT). Det er også utført målinger av totalt organisk karbon (TOC) og korngradering av prøvene. Da det tidligere er påvist dioksiner og furaner i

sedimenter fra Grenlandsområdet, og det er økt fokus på disse miljøstoffene, er det i tillegg utført analyser av ∑WHO-TEQ Lowerbound og Upperbound, som gir et mål på dioksinene og furanenes giftighet.

Analysene og korngraderingene ble utført av ALS Laboratory Group som er akkreditert for slike typer analyser.

(8)

Miljøgeologisk sedimentundersøkelse 4 Resultater

4 Resultater

4.1 Sedimentbeskrivelse og bunnforhold

Lokalisering av prøvestasjoner og stasjonsdyp, samt visuell beskrivelse av sedimentprøvene i utdypningsområdene er presentert i Tabell 1 og for planlagte deponiområder i Tabell 2.

Sedimentbeskrivelse er basert på observasjoner fra dykker på prøvested og notater fra opparbeidelse av prøvene i laboratoriet hos Multiconsult. Kart med plassering av prøvestasjonene er vist på de vedlagte tegningene RIGm-01 til -04.

En kort sammenstilling av bunnforhold basert på ROV-videoer og prøvetaking er vist i kapittel 4.2 for hvert utdypnings- og deponiområde.

Det ble ikke observert tegn til kulturminner på sjøbunnen i ROV-videoene fra de undersøkte områdene.

Tabell 1. Sedimentbeskrivelse og lokalisering av prøvestasjoner for planlagte utdypingsområder (EU89-UTM sone 32).

Gamle Langesund utdypningsområder

Sedimentene i utdypningsområdene ved Gamle Langesund består hovedsakelig av sand, stedvis siltig – fin sand med ulike fargenyanser av grått. Det ble observert varierende innhold av skjellfragmenter i prøvene. Det ble heller ikke registrert lukt av H2S (jf. tabell 1).

Lokalitet Prøvestasjon X (øst) Y (nord) Prøvedybde

(cm) Kote (LAT) Beskrivelse

Telemark Gamle Langesund

2016 Leden

ST.5 543740 6541224 0-10 14 Sand, grå farge, noe skjellfragmenter.

(Grabbprøve)

ST.6 543728 6541267 0-12 Ca. 14 Sand, grå farge. Ensgradert. Spor av

skjellrester, sjølukt. (Grabbprøve)

ST.7 543771 6540922 0-12 14 Homogen sand, grå farge. Noe

skjellrester. (Prøve tatt med dykker).

ST.8 543779 6540862 0-17 Ca. 14

Homogen sand –fin sand. 1mm dy i toppen. Noe skjellrester, mindre fragmenter enn ST.7. (Prøve tatt med dykker).

ST.9 543845 6541146 0-18 12,9

Sand, brun farge de øverste 2-3 cm, deretter mørkere grå farge. To kjerner har partier med mørkere farge. Sjølukt.

Skjellrester, mest små biter, noen halve skjell. (Prøve tatt med dykker).

ST.10 543862 6541158 0-13 14

Sand med litt skjellrester. Gråbrun- oliven farge med noen partier med litt mørkere farge, ellers homogen. Halve skjell og små biter (1-10 mm). (Prøve tatt med dykker).

ST.11 543883 6541070 0-10 14,5

Sand, grå-oliven farge. Noe skjellrester, noen få hele skjell. Sjølukt.

(Grabbprøve)

(9)

712391-RIGm-RAP-002 1. juni 2016 / 00 Side 9 av 16 Tabell 2: Sedimentbeskrivelse og lokalisering av prøvestasjoner i planlagte deponiområder (EU89-UTM sone 32).

Deponiområdene

I grabbprøvene fra de planlagte deponiområdene ble det hovedsakelig registrert et tynt lag med brunt topplag over mer grå-sort sand stedvis mer finkornet sand. Det ble også påtruffet varierende innhold av marine smådyr som slangestjerner, sjøpølser, sandsjømus og/eller alger, i tillegg til ulike mengder av skjellfragmenter i prøvene. Heller ikke her ble det påtruffet lukt av H2S fra sedimentene (jf. tabell 2).

4.2 Beskrivelse av bunnforhold fra ROV-videoer og visuelle registreringer under prøvetaking

Basert på visuelle observasjoner under prøvetaking og ROV-filming, samt geotekniske undersøkelser (Multiconsult 2016, rapport 712391-RIG-RAP -002) er det gitt en oppsummerende beskrivelse av bunnforholdene ved utdypings- og deponiområdene.

Gamle Langesund (jf. tegning RIGm-01)

Utdypningsområdene ved Gamle Langesund er inndelt i 5 delområder:

Del 1 ligger i ytterkant av leden i sørvestre del av området og har bunnforhold av bart berg (fjellrygg) i sør med partier med sand lenger nordover. Boringer viser at det er større mektigheter med sand i de nordlige delene (opp til 2,3 meter). Det ble innhentet to sedimentprøver i området, ST.7 og ST.8.

Korngraderingen av materiale viser siltig sand i ST.7 og sand i ST.8. Det ble innhentet 4 sylindre i hver stasjon med dykker.

Del 2 er det største delområdet og er en langstrakt fjellrygg med et søkk/ platå i NØ-SV retning omtrent midt i området. Grunnen består av mye bart berg med noen partier med sand. Det er også

Prøve-

stasjon X (øst) Y (nord) Prøvedybde (cm)

Kote

(LAT) Beskrivelse

Telemark fylke

Gamle Langesund

deponi

Dep.1.1 6541138 543968 0-14 Ca. 40

Luktfri, grå-svart sandig, siltig lag m/tynt brunt topplag. Ulike sedimentfarger med dyp. Skjellfragmenter og slangestjerner.

(Grabbprøve)

Dep.1.2 6541031 544001 0-12 Ca. 28

Grå, sorte partier med sandig, siltig lag, m/brunt topplag (< 5 cm). En del slangestjerner, samt sandsjømus, skjellfraksjoner og alger. (Grabbprøve)

Orebukt- båen deponi

Dep.4.1 6539157 546393 8-10 Ca. 22

Luktfri, mørk grå sandig, siltig lag, m/brunt topplag. Noe grus og stein. Sjøpølser.

(Grabbprøve)

Vestfold fylke

Kløv- steinbåen

deponi

Dep.2.1 6539801 547710 0-5 Ca. 28

Luktfri, grå sandig, siltig lag, og flerfargede grus og stein. Lite vanlig sandskjell (Grabbprøve)

Midtfjord- båen deponi

Dep.3.1 6545098 543023 0-10 Ca. 22

Sandig, siltig, grusig materiale. Grå farge med sorte partier, brunt topplag.

Flerfarget grus m/påvekst. Mye lyse Fragmenter av skjell i topplag. Sjøpølser.

(Grabbprøve)

(10)

ansamlinger av sand i renner i berget (ulik bredde) pga. oppsprukket berg. Boringer viser ingen eller kun tynt løsmassedekke, med unntak av én boring i platået midt i området, der boringen viste ca. 4 m mektighet med sedimenter over berg. Prøvestasjonen ST.11 er tatt med grabb i dette området og korngraderingen viser sand. Sør for dette området er det et større parti med sand. I den nordlige delen av området er det også noen partier med sand.

ST.9 og ST10 er tatt med dykker i begrensede partier med løsmasser mellom berg.

Korngraderingsanalysene viser sand.

Del 3 er en liten grunne vest for del 2. Området består av berg, med noe sand i små renner eller forsenkninger i berget noen steder og stedvis dekket av et tynt sedimentsjikt. Det var ikke nok løsmasser til å innhente sedimentprøve.

Del 4 er en meget liten grunne sørvest for del 2 som består av bart berg, der det ikke var nok løsmasser til å hente opp prøve. ROV-videoer viser at det er noen områder med sand i flatere partier/ fjellhyller utenfor tiltaksområdet.

Del 5 ligger i ytterkant av leden i nordvestre del av området. I den sørlige delen viser ROV-filmingen vekslende berg og sandpartier, mens det lenger nord er sammenhengende sanddekke. Boringer viser opp til 2,2 m mektighet med skjellsand. Det ble innhentet to sedimentprøver i området, ST.5 og ST.6 der korngraderingen viser sand.

I de dypere og flatere områdene rundt og imellom utdypningsområdene er det også vekslende bunnforhold mellom berg og løsmasser. Korngraderingen av prøvene tatt i deponiområdet viser sand og siltig sand.

Deponiområdet ved Gamle Langesund ligger nordøst for del 2 og bunnforholdene varierer mellom berg, sandige siltige masser og områder med stein/ blokk. Sedimentprøvene Dep.1.1 og Dep.1.2 ble tatt med grabb innenfor deponiområdet.

Orebuktbåen (jf. tegning RIGm-02)

Utdypningsområdene ved Orebuktbåen består av flere mindre områder som er del av en større grunne som skal utdypes fra ca. 14 m til kote minus 16,5.

ROV-videoer av utdypningsområdene viser bart berg med stedvis kun tynt silt/ sandsjikt og med sand i mindre renner/ sprekker i berget. Også omkringliggende områder ned til ca. 25-30 meter dyp viser hovedsakelig berg. Dypere enn ca. 30 m er det større partier med sandbunn.

Deponiområdet er planlagt like nordvest for utdypningsområdet og ligger på ca. kote minus 22. ROV- filming over området viser liknende bunnforhold som utdypningsområdet. Sedimentprøven Dep.4.1 ble tatt med grabb innenfor deponiområdet og viser fin sand med 10,7 % finstoff (silt og leire). Det ble utført 6 grabbskudd der 3 var tomme og tyder på at det er truffet bart berg eller stein.

Midtfjordbåen (jf. tegning RIGm-03)

Utdypningsområdet består av 3 rygger som strekker seg i nordsør retning og er del av et større høydedrag over dypereliggende sjøbunn.

ROV-videoer viser at utdypningsområdene (på kote minus 13,5 til 16,5) og områdene rundt består av bart berg, kun stedvis dekket av et tynt lag med sand og stein i forsenkninger og renner i berget.

(11)

Deponiområdet ligger sør for utdypningsområdet og har vekslende bunn. Det er stedvis bart berg, stedvis mye blokk, stedvis sand med vekslende innhold av stein, og partier med mer ensgradert sand.

Sandbunn er mer utbredt i nordlige del av deponiområdet men berg og sten i utbredt i sørlige del.

Grabbprøvene Dep.3.1 fra deponiområdet viste grusig sand med innhold av stein og noe silt.

Korngraderingen viste grusig fin sand med 13,9 % finstoff. Det ble tatt 5 grabbskudd, der 4 var med prøvemateriale.

Kløvsteinbåen (jf. tegning RIGm-04)

Grunnen er en sammenhengende rygg som strekker seg omtrent i retning nord-sør. Den ligger i dag på ca. kote minus 14 og skal utdypes til kote minus 16,5.

ROV-videoer i utdypningsområdet og områdene rundt viser hovedsakelig berg, med noen partier med stein og blokk. (Det er mulig dette stammer fra tidligere utdypning av grunnen).

I de slakere områdene utenfor grunnen er det observert vekslende berg og områder med blokk og stein/ sand.

I deponiområdet ble det observert mye stein og blokk. Det er partier med bare store blokker, partier med blokk/ stein, og partier med sand der det er vekslende mengde stein og blokk. Sedimentprøven Dep.2.1 ble tatt med grabb innenfor deponiområdet og korngraderingen viste grusig fin-middels sand med 5,8 % finstoff. Det ble utført 6 grabbskudd der 3 var tomme eller bare inneholdt grus og stein.

4.3 Kjemiske analyser

Analyseresultatene er vurdert i henhold til Miljødirektoratet sitt system for klassifisering av miljøkvalitet i fjorder og kystfarvann, TA 2229/2007 [1]. Klassifiseringssystemet deler sedimentene inn i fem tilstandsklasser som vist i Tabell 3. Resultatene fra de kjemiske analysene i

utdypningsområdene er vist i Tabell 4, med fullstendig analysebevis i vedlegg C. Resultatene for de planlagte deponiområdene er vist i

Tabell 5, og fullstendig analysebevis er gitt i vedlegg B.

Tabell 3: Klassifiseringssystem for miljøtilstand i marine sedimenter i henhold til TA 2229/2007 [1].

Tilstandsklasser sediment

I Bakgrunn II God III Moderat IV Dårlig V Svært dårlig

Bakgrunnsnivå Ingen toksiske effekter

Kroniske effekter ved langtidseksponering

Akutt toksiske effekter ved korttidseksponering

Omfattende akutt- toksiske effekter

(12)

712391-RIGm-RAP-002 1. juni 2016 / 00 Side 12 av 16 Tabell 4: Gamle Langesund- utdypingsområde. Kjemiske analyseresultater av sedimenter. Arsen, tungmetaller, PAH16, PCB7 og TBT er fargelagt iht. TA-2229. Analyseresultater som ikke overskrider deteksjonsgrensen, men med

deteksjonsgrense innenfor tilstandsklasse II er markert med lysere grønt. TEQ angir den samlede toksisiteten av dioksiner og furaner.

OMRÅDE

Telemark fylke

ENHET

Gamle Langesund Utdypningsområder

Stoff/ stasjoner ST.5

0-10 cm ST.6 0-10 cm

ST.7 0-10 cm

ST.8 0-10 cm

ST.9 0-10 cm

ST.10 0-10 cm

ST.11 0-10 cm

Naftalen µg/kg TS <10 <10 <10 <10 <10 <10 <10

Acenaftylen µg/kg TS <10 <10 <10 <10 <10 <10 <10

Acenaften µg/kg TS <10 <10 <10 <10 <10 <10 <10

Fluoren µg/kg TS <10 <10 <10 <10 <10 <10 <10

Fenantren µg/kg TS <10 <10 <10 <10 20 36 <10

Antracen µg/kg TS <10 <10 <10 <10 <10 17 <10

Fluoranten µg/kg TS <10 <10 14 62 22 76 <10

Pyren µg/kg TS <10 <10 12 53 18 59 <10

Benso(a)antracen^ µg/kg TS <10 <10 <10 76 12 32 <10

Krysen^ µg/kg TS <10 <10 <10 89 13 21 <10

Benso(b)fluoranten^ µg/kg TS <10 12 18 104 23 47 13

Benso(k)fluoranten^ µg/kg TS <10 <10 <10 42 12 20 <10

Benso(a)pyren^ µg/kg TS <10 <10 12 83 15 36 <10

Dibenso(ah)antracen^ µg/kg TS <10 <10 <10 12 <10 <10 <10

Benso(ghi)perylen µg/kg TS <10 <10 14 46 18 36 10

Indeno(123cd)pyren^ µg/kg TS <10 <10 <10 44 17 40 <10

Sum PAH-16 µg/kg TS n.d. 12 70 610 170 420 23

Sum PCB-7 µg/kg TS n.d. n.d. n.d. n.d. n.d. 28 2,5

As (Arsen) mg/kg TS 1,51 1,47 1,22 <0.50 3,8 3,81 3,7

Pb (Bly) mg/kg TS 5,8 5,7 5,8 4,3 7,8 13 12,6

Cu (Kopper) mg/kg TS 2,16 2,09 2,94 1,74 2,9 3,37 4,5

Cr (Krom) mg/kg TS 4,95 4,83 4,45 4,06 7,3 8,3 7,18

Cd (Kadmium) mg/kg TS <0.10 <0.10 <0.10 <0.10 <0.10 0,16 <0.13 Hg (Kvikksølv) mg/kg TS <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.26 Ni (Nikkel) mg/kg TS <5.0 <5.0 <5.0 <5.0 <5.0 <5.0 <5.0

Zn (Sink) mg/kg TS 16,3 15,8 16,9 12 30 37,4 28,2

Tributyltinnkation µg/kg TS <1 <1 <1 <1 <1 <1 <1 PCDD/F (TEQ) ng/kg TS 19-23 13-15 20-24

< = Ikke påvist over laboratoriets deteksjonsgrensen n.d. = ikke påvist

Utdypningsområde Gamle Langesund

Det ble kun påvist forurensning over tilstandsklasse III i utdypningsområdet i to av prøvene (jf.

Tabell 4), og da kun for PAH-komponenten benso(ghi)perylen i ST.8 og ST.10 (tilstandsklasse IV).

(13)

712391-RIGm-RAP-002 1. juni 2016 / 00 Side 13 av 16 Tabell 5: Planlagte deponiområder. Kjemiske analyseresultater av sedimenter. Arsen, tungmetaller, PAH16, PCB7 og TBT er fargelagt iht. TA-2229. Analyseresultater som ikke overskrider deteksjonsgrensen, men med deteksjonsgrense innenfor tilstandsklasse II er markert med lysere grønt. TEQ angir den samlede toksisiteten av dioksiner og furaner.

OMRÅDE

Telemark fylke Vestfold fylke

ENHET

Gamle Langesund deponi

Orebuktbåen deponi

Kløvsteinbåen deponi

Midtfjordbåen deponi

Stoff/ stasjoner Dep. 1.1 Dep. 1.2 Dep. 4.1 Dep. 2.1 Dep. 3.1

Naftalen µg/kg TS <10 <10 <10 <10 <10

Acenaftylen µg/kg TS <10 <10 <10 <10 <10

Acenaften µg/kg TS <10 <10 <10 <10 <10

Fluoren µg/kg TS <10 <10 <10 <10 <10

Fenantren µg/kg TS 14 <10 <10 <10 <10

Antracen µg/kg TS <10 <10 <10 <10 <10

Fluoranten µg/kg TS 29 21 12 <10 19

Pyren µg/kg TS 27 19 11 <10 17

Benso(a)antracen^ µg/kg TS 17 11 <10 <10 <10

Krysen^ µg/kg TS 16 <10 <10 <10 <10

Benso(b)fluoranten^ µg/kg TS 54 35 22 <10 28

Benso(k)fluoranten^ µg/kg TS 16 11 <10 <10 <10

Benso(a)pyren^ µg/kg TS 29 18 11 <10 13

Dibenso(ah)antracen^ µg/kg TS <10 <10 <10 <10 <10

Benso(ghi)perylen µg/kg TS 38 24 17 <10 21

Indeno(123cd)pyren^ µg/kg TS 35 18 14 <10 19

Sum PAH-16 µg/kg TS 280 160 87 n.d. 120

Sum PCB-7 µg/kg TS n.d. n.d. n.d. n.d. n.d.

As (Arsen) mg/kg TS 2,89 2,89 2,68 2,47 2,61

Pb (Bly) mg/kg TS 19,2 12,4 9,7 6,4 15,1

Cu (Kopper) mg/kg TS 8,8 6,94 4,35 5,13 7,88

Cr (Krom) mg/kg TS 10,4 7,72 6,03 8,44 9,31

Cd (Kadmium) mg/kg TS <0.10 <0.10 <0.10 <0.10 <0.10

Hg (Kvikksølv) mg/kg TS <0.20 <0.20 <0.20 <0.20 <0.20

Ni (Nikkel) mg/kg TS 7,1 5,6 <5.0 5,9 6,7

Zn (Sink) mg/kg TS 40,7 28,6 23,4 23,3 35,6

Tributyltinnkation µg/kg TS <1 <1 <1 <1 4,97

PCDD/F (TEQ) ng/kg TS 110 68-69 51-52 0-7,2 34

< = mindre enn deteksjonsgrensen n.d. = ikke påvist

Deponiområder

I de planlagte deponiområdene (Tabell 5) er det kun påvist forurensning over tilstandsklasse III i én prøve fra det planlagte deponiet ved Gamle Langesund, og da kun for PAH-komponenten

benso(ghi)perylen og PCDD/F (TEQ) (tilstandsklasse IV).

Det ble ikke påvist konsentrasjoner over tilstandsklasse III i de andre tre planlagte deponiområdene ved Orebuktbåen, Kløvsteinbåen eller Midtfjordbåen.

(14)

4.4 Kornfordeling og totalt organisk karbon, TOC

Resultatet av kornfordelingen viser at andelen finstoff i det øverste laget av bunnsedimentene i både utdypningsområdene og de planlagte deponiområdene hovedsakelig består av sand. Med stedvis innslag av siltig sand i området rundt Gamle Langesund og grusig sand i enkelte av deponiområdene (jf. Tabell 6 og Tabell 7, Figur 3 og Figur 2 samt vedlegg B og C). Vedlegg B viser også korngradering med 12 fraksjoner for deponiområdene.

Organiske miljøgifter er hydrofobe og bindes lett til partikler, da særlig organiske partikler.

Analysene viser generelt lave TOC-innhold, som indikerer at det er gode forhold for nedbrytning.

Tabell 6: Analyseresultater for tørrstoff, kornstørrelse og TOC i utdypingsområde.

UTDYPNINGSOMRÅDER

ENHET

Telemark fylke

Gamle Langesund Utdypningsområder

Parameter ST.5 ST.6 ST.7 ST.8 ST.9 ST.10 ST.11

0-10 cm 0-10 cm 0-10 cm 0-10 cm 0-10 cm 0-10 cm 0-10 cm

Tørrstoff (E) % 80,2 79,3 69,2 78,3 73,4 77,6 73,2

Vanninnhold % 19,8 20,7 30,8 21,7 26,6 22,4 26,8

Kornstørrelse. Sand og grus >63 µm % 97,9 95,8 82,7 95,1 94,4 90,2 92,4

Kornstørrelse. Silt <2-63 µm % 2,01 3,95 15,66 4,4 5,15 9,12 7,03

Kornstørrelse. Leire <2 µm % 0,1 0,3 1,6 0,5 0,4 0,6 0,6

Andel finstoff (silt og leire) % 2,11 4,25 17,26 4,9 5,55 9,72 7,63

Kornstørrelse Sand Sand Siltig sand Sand Sand Sand Sand

TOC % TS 0,349 0,465 2,2 <0.490 <0.490 0,686 1,32

Tabell 7: Analyseresultater for tørrstoff, kornstørrelse og TOC i planlagte deponiområder

DEPONIOMRÅDER

ENHET

Telemark fylke Vestfold fylke

Gamle Langesund deponi

Orebuktbåen deponi

Kløvsteinbåen deponi

Midtfjordbåen deponi

Parameter Dep. 1.1 Dep. 1.2 Dep. 4.1 Dep. 2.1 Dep. 3.1

Tørrstoff (E) % 70,5 73 76,7 84,4 69,4

Vanninnhold % 29,5 27 23,3 15,6 30,6

Kornstørrelse. Sand og grus >63 µm % 76,40 84,43 89,33 94,18 86,08

Kornstørrelse. Silt <2-63 µm % 22,04 14,70 10,05 5,23 12,91

Kornstørrelse. Leire <2 µm % 1,56 0,87 0,62 0,59 1,01

Andel finstoff (silt og leire) % 23,60 15,57 10,67 5,82 13,92

Kornstørrelse Sand,

siltig Sand Sand Sand, grusig Sand, grusig

TOC % TS 0,845 1,2 0,427 0,563 0,907

(15)

Kystverket, Innseiling Grenland multiconsult.no

Miljøgeologisk sedimentundersøkelse 5 Beskrivelse av forurensningssituasjonen

712391 - RIGm - RAP - 002 1. juni 2016 / 00 Side 15 av 16

Figur 3 : Prosentvis kornfordeling i deponiområdene

5 Beskrivelse av forurensningssituasjonen

Undersøkelsen viser at utdypningsområdene i hovedsak består av bart berg , spesielt på bergknausene , og at løsmassene klassifiseres som sand , stedvis siltig sand . Innholdet av TOC i prøvene er også hovedsakelig l avt .

Det er kun påvist forurensning over tils tandsklasse III ved Gamle Langesund, både i utdypningsom r åde og i det planlagt deponiområde. Den organiske PAH - komponenten benso(ghi)perylen er iht. TA - 2229

0 % 20 % 40 % 60 % 80 % 100 %

Dep. 1.1 Dep. 1.2 Dep. 4.1 Dep. 2.1 Dep. 3.1

Korngradering øvre 10 cm av bunnsediment Planlagt deponiområde

Kornstørrelse. Leire <2 µm Kornstørrelse. Silt <2-63 µm

Kornstørrelse. Sand og grus

>63 µm 0 %

10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 %

Korn gradering øvre 10 cm av bunnsediment Utdypningsområdet

Kornstørrelse. Leire <2 µm Kornstørrelse, Silt <2-63 µm

Kornstørrelse. Sand og grus

>63 µm

Figur 2 : Prosentvis kornfordeling i utdypningsområdene

(16)

Miljøgeologisk sedimentundersøkelse 6 Konklusjon

klassifisert i tilstandsklasse IV. I tillegg er det påvist dioksiner og furaner (PCDD/F) i én prøve fra det planlagte deponiet (tilstandsklasse IV).

Det er ikke påvist konsentrasjoner av analyserte miljøparametere over tilstandsklasse III i noen av de tre andre planlagte deponiområdene (Orebuktbåen, Kløvsteinbåen eller Midtfjordbåen).

6 Konklusjon

Undersøkelsen indikerer at det er lite løsmasser på ryggene i utdypningsområdene, og at partiene med sediment hovedsakelig består av sand. Noen områder ved Gamle Langesund har større

mektigheter med sand. Deponiområdene har vekslende bunnforhold med berg, blokk, stein og sand.

Miljøtilstanden i overflatesedimentene betegnes generelt som god/moderat. Det er kun påvist stedvis høyere forurensning i utdypningsområdet og deponiområdet ved Gamle Langesund, henholdsvis av dioksiner/furaner (PCDD/F) og PAH-komponenten benso(ghi)perylen.

Det bemerkes at resultatene fra de geotekniske undersøkelsene og undersøkelsen for biologisk mangfold med vurdering blir gitt i egne rapporter.

7 Referanseliste

[1] Miljødirektoratet 2008: Veileder for klassifisering av miljøkvalitet i fjorder og kystfarvann – Revidering av klassifisering av metaller og organiske miljøgifter i vann og sedimenter, TA- 2229/2007.

[2] Miljødirektoratet 2011: Risikovurdering av forurenset sediment, TA-2802/2011.

[3] Miljødirektoratet 2012: Håndtering av sedimenter, TA-2960/2012.

[4] NS-EN ISO 5667-19, Veiledning i sedimentprøvetaking i marine områder.

[5] DNV 2010: Biologiske undersøkelser i farleier – Grenland. Rapportnr. 2010-0332/DNV Referansenr.: / 12CMJGQ-7 Rev. 01, 2010-03-01

[6] Rådgivende biologer, 2016. Kartlegging og verdisetting av marint naturmangfold i Innseilingen til Grenland. Virkninger for naturmangfold, fiskeri og havbruk, 1. juni 2016.

[7] NGI, 2009. Kystverket – Farlei til Grenland. Geofysiske og miljøtekniske undersøkelser.

Rapportnr. 20081758-1. 21. januar 2009.

(17)

Telemark

Vestfold

W

0 1 2 3 4 km

0 0.5 1 1.5 2 2.5 km

!! Inntak

"" Kraftstasjon

Vannvei (tunnel)

Multiconsult AS Postboks 265 Skøyen

0213 Oslo

1:37 500 Målestokk:

Tegnet:

Filnavn:

Dato:

Oppdrag: 712 391

KMO Oversikt.mxd

20.05.2016 Innseiling Grenland

Oversikt

Kartgrunnlag: Toporaster 3 og Dybdekart

Kunde:

Tegnforklaring

Utarbeidet av:

Utdypningsområder Flåsprengning Deponi

Ytterkant teoretisk skråningsareal Farled

Kløvsteinbåen

Midtfjordbåen Orebuktbåen

Gamle Langesund

Tegningsnr.: RIGm-00
