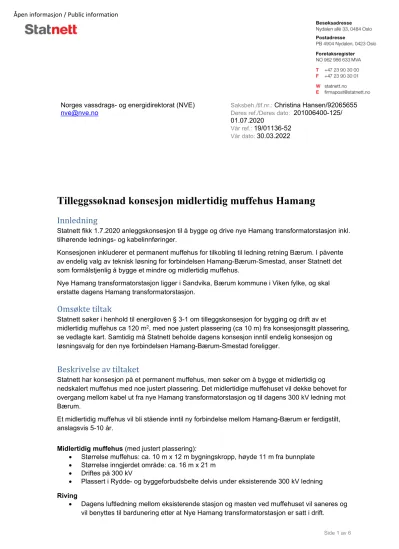

Side 1 av 6 Norges vassdrags- og energidirektorat (NVE)
[email protected] Saksbeh./tlf.nr.: Christina Hansen/92065655 Deres ref./Deres dato: 201006400-125/
01.07.2020
Vår ref.: 19/01136-52 Vår dato: 30.03.2022
Tilleggssøknad konsesjon midlertidig muffehus Hamang
Innledning
Statnett fikk 1.7.2020 anleggskonsesjon til å bygge og drive nye Hamang transformatorstasjon inkl.
tilhørende lednings- og kabelinnføringer.
Konsesjonen inkluderer et permanent muffehus for tilkobling til ledning retning Bærum. I påvente av endelig valg av teknisk løsning for forbindelsen Hamang-Bærum-Smestad, anser Statnett det som formålstjenlig å bygge et mindre og midlertidig muffehus.
Nye Hamang transformatorstasjon ligger i Sandvika, Bærum kommune i Viken fylke, og skal erstatte dagens Hamang transformatorstasjon.
Omsøkte tiltak
Statnett søker i henhold til energiloven § 3-1 om tilleggskonsesjon for bygging og drift av et
midlertidig muffehus ca 120 m2, med noe justert plassering (ca 10 m) fra konsesjonsgitt plassering, se vedlagte kart. Samtidig må Statnett beholde dagens konsesjon inntil endelig konsesjon og løsningsvalg for den nye forbindelsen Hamang-Bærum-Smestad foreligger.
Beskrivelse av tiltaket
Statnett har konsesjon på et permanent muffehus, men søker om å bygge et midlertidig og nedskalert muffehus med noe justert plassering. Det midlertidige muffehuset vil dekke behovet for overgang mellom kabel ut fra nye Hamang transformatorstasjon og til dagens 300 kV ledning mot Bærum.
Et midlertidig muffehus vil bli stående inntil ny forbindelse mellom Hamang-Bærum er ferdigstilt, anslagsvis 5-10 år.
Midlertidig muffehus (med justert plassering):
• Størrelse muffehus: ca. 10 m x 12 m bygningskropp, høyde 11 m fra bunnplate
• Størrelse inngjerdet område: ca. 16 m x 21 m
• Driftes på 300 kV
• Plassert i Rydde- og byggeforbudsbelte delvis under eksisterende 300 kV ledning Riving
• Dagens luftledning mellom eksisterende stasjon og masten ved muffehuset vil saneres og vil benyttes til bardunering etter at Nye Hamang transformatorstasjon er satt i drift.
Side 2 av 6 Kabelføringsvei
• Etablering av kabelføringsvei fra Ringeriksveien til nytt muffehus. Med unntak av siste delen (ca 15-20 m) før innføring i muffehus er kabelføringsveien lik for midlertidig og permanent muffehus.
• Kabelføringsveien bygges slik at denne gjenbrukes for tilkobling til ny forbindelse Hamang- Bærum-Smestad, uavhengig av teknisk løsningsvalg.
Veier og riggplasser
• I anleggsfasen planlegger Statnett å bruke en midlertidig adkomstvei fra Hamang
Terrasse, til oversiden av ballplassen og frem til anleggsområdet. Veien legges i tidligere konsesjonsgitt areal for riggområde ved ballbanen. Veien holdes separat fra eksisterende gang/sykkelvei i området. Det etableres også en kort adkomstvei i parallell med gangveien til bussholdeplassen på nordsiden av Ringeriksveien. Adkomstveiene vises på kart i vedlegg 1.
• I driftsfasen er det hensiktsmessig at eksisterende vei ved boliger benyttes for tilgang til muffehuset via ballplassen.
• I anleggsfasen benyttes ballplassen som anleggsområde og vil bli avsperret. Når det er lengre perioder uten anleggsvirksomhet kan området gjøres tilgjengelig.
Mer beskrivelse og bilder finnes i MTA-plan for midlertidig muffehus, kap 6.2.3 Transport.
Kart over arealbruk
• se vedlegg 1.
Illustrasjoner
• Vedlegg 2 illustrerer muffehuset i terrenget ved hjelp av 3D-modell og VR.
Eksisterende konsesjoner som berøres av tiltaket
• Konsesjonsvedtak fra NVE av 01. juli 2020 med ref. 201006400-125
Begrunnelse for tiltaket
I eksisterende anleggskonsesjon står følgende:
I tilleggssøknaden skriver Statnett at de planlegger å detaljprosjektere muffeanlegget første halvdel av 2022. Dersom det på dette tidspunktet er bestemt at det blir videre kabling av ny 300(420) kV forbindelse mot Bærum transformatorstasjon, kan Statnett vurdere å etablere et forenklet og midlertidig muffeanlegg. En eventuell forenklet løsning må vurderes ut fra hvor lang tid det vil ta før forbindelsen Hamang–Bærum fornyes.
Alternativ 1a: Muffehuset plasseres på nedsiden av gang- og sykkelstien mellom Maarveien og Hamang gård. Alternativet forutsetter at ballbanen (grusbane) ved Hamang gård kan benyttes som anleggsplass i anleggsperioden.
Teknisk løsningsvalg for den nye forbindelsen Hamang-Bærum-Smestad er ikke avklart pr mars 2022. NVE har fattet vedtak om luftledning. Vedtaket er påklaget og saken er nå sendt over til OED.
Side 3 av 6 Statnett sin vurdering er at fordelene ved å etablere et midlertidig muffehus er større enn
ulempene. Vi søker derfor om å bygge et midlertidig muffehus med justert plassering.
Inngrepet i terrenget ved å bygge et permanent muffehus som det eventuelt ikke vil være behov i fremtiden er stort. Inngrepet fra et midlertidig muffehus er betydelig mindre og er enklere å tilbakeføre ettersom tiltaket ligger i eksisterende ledningstrase. Gitt usikkerheten omkring
løsningsvalg for forbindelsen Hamang-Bærum-Smestad, mener Statnett at det totalt sett vil være mest fornuftig å bygge et midlertidig muffehus.
Kostnadsmessig er det gjort en overordnet vurdering nedenfor. Totalkostnaden avhenger av hva som blir endelig løsning for Hamang-Bærum-Smestad.
Kostnader
Kostnadsoverslag for et midlertidig muffehus beløper seg til rundt 10-12 MNOK. Et permanent muffehus har en estimert kostnad på rundt 30-34 MNOK. Mens kostnaden ved å først bygge et midlertidig og så et permanent muffehus vil beløpe seg til 40-46 MNOK.
Kostnaden ved et permanent muffehus er svært høy sammenlignet med et midlertidig muffehus, slik at Statnett anser det som mer hensiktsmessig å bygge et midlertidig muffehus i påvente av OED's beslutning for ny forbindelse Hamang-Bærum-Smestad.
Gjenbruk av komponenter
Det er lagt vekt på at så mye som mulig av løsningen kan gjenbrukes i fremtiden:
- OPI kanaler / kabelføringsvei og høyspentkabler gjenbrukes uavhengig av løsning for Hamang-Bærum-Smestad.
- Kabelendemuffer og arrangement gjenbrukes i et eventuelt nytt muffehus, dersom dette gir en kostnadsmessig eller gjennomføringsmessig fordel.
- Permanent adkomstvei til muffehus kan gjenbrukes ved et eventuelt nytt muffehus.
-
Utførte forarbeider
I planleggingen av muffehuset har Statnett vært i dialog med Bærum kommune, naboer og Viken fylkeskommune.
Tabell 1 Involvering og dialog, bygging av muffehus.
Hvem Type involvering (møte, befaring, skriftlig uttalelse) Dato møter/
utsendelse Bærum kommune Møter, befaringer, dialog på e-post, telefonsamtaler.
Befaring med Bærum kommune (Olaug Eidet) januar 2022.
Presentasjon av prosjektet med Torbjørn Hansen, Parkforvalter januar 2022.
Presentasjon av midlertidig muffehus og befaring med Bærum kommune mars 2022, Olaug Eidet og Torbjørn Hansen.
2018-2022
Grunneiere Møter, befaringer, dialog på e-post, telefonsamtaler. 2018-2022
Side 4 av 6 Grunneiere er informert gjennom utsendelse av
konsesjonsvedtaket fra NVE.
Grunneiere vil også bli invitert til et informasjonsmøte med Statnett i løpet av 2 uker etter utsendelse av
tilleggssøknaden.
03.07.2020
NVE Presentasjon av prosjektet med teknisk løsning November 2021
Viken Fylkeskommune Møter og befaring for avklaring av kabelføringsvei langs
Ringeriksveien. Mars 2022
Virkninger for omgivelsene
Et midlertidig muffehus gir et betydelig mindre arealinngrep og har et langt lavere volum enn konsesjonsgitt permanent muffehus.
Den justerte plasseringen kommer noe nærmere naboer i Maarveien 13, 15 og 17. Dagens endemast før stasjonen må beholdes. På grunn av mindre størrelse på muffehuset og bortfall av nytt innstrekkstativ for 420 kV ledning, anser Statnett det midlertidige tiltaket å ha mindre ulemper enn det permanente tiltaket.
Arealbehovet for muffehuset vil være ca 25 x 30 m i anleggsfasen. I nord og øst i byggegropa vil det være behov for tiltak for å sikre graveskråningene i anleggsperioden. Anleggsarbeidene vil i hovedsak foregå på Statnetts egen tomt og på Bærum kommunes tomt. Et anleggsgjerde vil plasseres i grensen mot naboeiendommene.
Fremdriftsplan
Statnett planlegger å starte bygging av midlertidig muffehus og kabelføringsvei i tredje kvartal 2022. Plassering av muffehuset under ledningen vil kreve utkoblinger for noen operasjoner og må derfor utføres i flere faser. Planlagt fremdrift:
Fase Planlagt tid
Grunnarbeider, bunnplate og betongvegger, inkl.
kabelføringsvei og kabelkanal August – November 2022
Ferdigstilling bygningsmasse inklusive vegger og utomhus April – Juni 2023 Installasjon av kabel og elektriske anlegg Juli – Oktober 2023 Ferdigstilling av terreng og ferdigstillelse av gjerde og
muffehus November 2023
Idriftsettelse av anlegget Juni 2024
I disse periodene vil det være behov for å benytte ballplassen som riggområde og ha en separat adkomstvei opp til denne, med unntak av idriftsettelsen, som ikke krever en egen anleggsvei.
I lengre perioder uten aktivitet kan ballplassen fristilles.
Side 5 av 6
Endring i Arealbruk
Midlertidig og permanent arealbruk og rettigheter er vist i vedlegg 1. Statnett har via anleggskonsesjonen fått rettigheter til endring i arealbruken i anleggsfasen for å etablere midlertidige riggområder.
Vi søker også om å erverve areal og rettigheter til midlertidig muffehus.
Arealbehov
Arealbehovet søkes endret både i anlegg- og driftsfasen.
Arealbehovet for muffehuset vil i driftsfasen være et inngjerdet område på ca 16 x 21 m (hele arealet er innenfor eksisterende ryddebelte). I tillegg kommer ca. 15-20 meter ny adkomstvei, fra ballbanen (se vedlegg 1).
Søknad om ekspropriasjonstillatelse og forhåndstiltredelse
Statnett ønsker å oppnå frivillige avtaler med alle berørte grunneiere. I tilfelle slike avtaler ikke oppnås, søkes det i medhold av oreigningslovens § 2 punkt 19, om tillatelse til ekspropriasjon av nødvendig grunn og rettigheter for å bygge og drive de elektriske anleggene, herunder rettigheter for all nødvendig ferdsel og transport og deponering av masser. Kart som viser arealbruken det søkes om ekspropriasjon for er vist i vedlegg 1.
Samtidig ber Statnett om at det blir fattet vedtak om forhåndstiltredelse etter oreigningslovens § 25, slik at arbeider med anlegget kan påbegynnes før skjønn er avholdt.
Nødvendige rettigheter til ferdsel og transport omfatter:
• Nødvendig terrengkjøring til bygging og drift av anleggene på alle eiendommer som er oppført på grunneierlista (se under), herunder også nødvendig rydding av skog som hindrer slik kjøring.
• Bruk av eksisterende veier og plasser til bygging og drift av anleggene, som vist på kart, herunder også rett til nødvendige utbedringer (vedlegg 1).
Grunneierliste
Eiendom gnr/bnr Kommentar
81/78 Privatperson, muligens få meter berøring av tomten i anleggsperioden
81/86 Privatperson, muligens få meter berøring av tomten i anleggsperioden
81/29 Bærum kommune, berørt i anleggsperioden og permanent.
Er informert om tiltaket.
Side 6 av 6 Med vennlig hilsen
Thomas Weisser Fennefoss
Senior prosjektleder, Hamang transformatorstasjon (dokumentet er elektronisk godkjent)
Vedlegg:
1. Arealbrukskart 2. Illustrasjoner
Detaljkart, område for muffehus og kabel
!
!
!
!
!
!
!
! !
!
! Hamang- eksisterende stasjon
300 kV Hamang - Bærum
300 kV Sylling - Hamang, L2 300 kV Sylling - Hamang, L1
Kartverket, Geovekst, kommuner og OSM - Geodata AS
6 641 000
±
Kartverket, Geovekst, kommuner og OSM - Geodata AS
perb
Nye Hamang stasjon
Nye Hanag stasjon
Format: A3 Høydereferanse:
NN2000 Koordinatsystem:
WGS 1984 UTM Zone 32N Målestokk: 1:2 000 Godkjent Dato
Leverandør:
Byggherre:
Gradering:
Erstatter dokument:
Leverandørens dok.nr.
Dokumentnummer:
Kontrollert(SN) Utarbeidet
Rev. Utgivelse-/rev.beskrivelse
Prosjekt:
K0 1.0
19/01136 Hamang P360 <XX>
<XX>
Tittel:
Permanent av-/påkjøringsvei Nye Hamang stasjon
Kulturminne
med buffersone
Tegnforklaring
Ledning, konsesjonssøkt 300 kV eksisterende ledning Eksisterende stasjon
Nye bygg
Nye veier- og parkeringsareal, permanent Gjerde
Nye eiendomsteiger Statnett
Fylling
Planlagt stasjonsområde Anleggsområde, midlertidig Eiendomsgrenser
Nytt byggeforbudssone/kabeltrasè areal Ny byggeforbudssone/kabeltrasè Dagens byggeforbudssone Kulturminne
Utredningsgrense for magnetfelt for muffehus og ledning
perb christinah thomasf 2.0 Tilleggsøknad
MTA plan christinah thomasf 24.03.202210.03.20 3.0 perb
Adkomstvei permanent Adkomst midlertidig Jordkabel, prosjektert
Plassering midlertidig muffehus
Plassering permanent muffehus
Illustrasjon (fra VR-modell), område for muffehus og kabel
Illustrasjon (fra VR-modell), område for muffehus og kabel
Illustrasjon (fra 3D-modell), område for muffehus og kabel (sett fra nord)
