Statkraft
POSTADRESSE:
Statkraft Energi AS Postboks 200 Lilleaker 0216 Oslo
BESØKSADRESSE:
Gaupnegrandane Gaupne TLF:
57 68 92 00
Fylkesmannen i Hordaland Miljøvern- og klimaavdelinga Postboks 7310,
5020 Bergen
FYLKESMANNEN I HORDALAND-1
SAKSI\IR:
117;
MOTTATT DATO:
2 8 F..3 2014
TA
TIDL.REF.:
DATO
DERES REF./DATO: VAR REF STED/DATO:
201400223 Lilleaker 26.02.2014 FAX:
57 68 92 01 INTERNETT:
www.statkraft.no E-POST:
[email protected] ORG NR NO-987 059 729

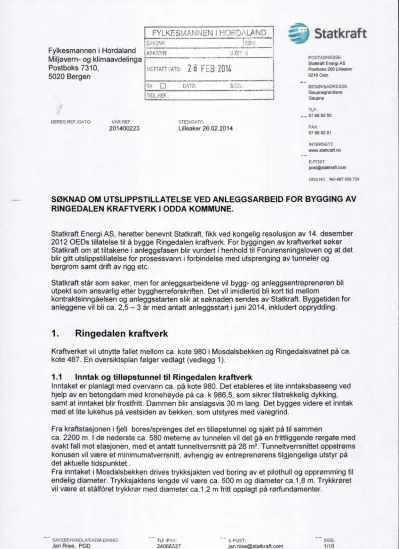

SØKNAD OM UTSLIPPSTILLATELSE VED ANLEGGSARBEID FOR BYGGING AV RINGEDALEN KRAFTVERK I ODDA KOMMUNE.
Statkraft Energi AS, heretter benevnt Statkraft, fikk ved kongelig resolusjon av 14. desember 2012 OEDs tillatelse til å bygge Ringedalen kraftverk. For byggingen av kraftverket søker Statkraft om at tiltakene i anleggsfasen blir vurdert i henhold til Forurensningsloven og at det blir gitt utslippstillatelse for prosessvann i forbindelse med utsprenging av tunneler og
bergrom samt drift av rigg etc.
Statkraft står som søker, men for anleggsarbeidene vil bygg- og anleggsentreprenøren bli utpekt som ansvarlig etter byggherreforskriften. Det vil imidlertid bli kort tid mellom
kontraktsinngåelsen og anleggsstarten slik at søknaden sendes av Statkraft. Byggetiden for anleggene vil bli ca. 2,5 — 3 år med antatt anleggsstart i juni 2014, inkludert opprydding.
1. Ringedalen kraftverk
Kraftverket vil utnytte fallet mellom ca. kote 980 i Mosdalsbekken og Ringedalsvatnet på ca.
kote 467. En oversiktsplan følger vedlagt (vedlegg 1).
1.1 Inntak og tilløpstunnel til Ringedalen kraftverk
Inntaket er planlagt med overvann ca. på kote 980. Det etableres et lite inntaksbasseng ved hjelp av en betongdam med kronehøyde på ca. k 986,5, som sikrer tilstrekkelig dykking, samt at inntaket blir frostfritt. Dammen blir anslagsvis 30 m lang. Det bygges videre et inntak med et lite lukehus på vestsiden av bekken, som utstyres med varegrind.
Fra kraftstasjonen i fjell bores/sprenges det en tilløpstunnel og sjakt på til sammen
ca. 2200 m. I de nederste ca. 580 meterne av tunnelen vil det gå en frittliggende rørgate med svakt fall mot stasjonen, med et antatt tunneltverrsnitt på 26 m2. Tunneltverrsnittet oppstrøms konusen vil være et minimumstverrsnitt, avhengig av entreprenørens tilgjengelige utstyr på det aktuelle tidspunktet..
Fra inntaket i Mosdalsbekken drives trykksjakten ved boring av et pilothull og opprømming til endelig diameter. Trykksjaktens lengde vil være ca. 500 m og diameter ca.1,8 m. Trykkrøret vil være et stålfôret trykkrør med diameter ca.1,2 m fritt opplagt på rørfundamenter.
SAKSBEHANDLAR/ADM.EINING: TLF./FAX: E-POST: SIDE:
Jan Riise, PGD 24068337 jan.riise©statkraft.com 1/10
1.2 Stasjonshall, adkomsttunnel og avløpstunnel for Ringedalen kraftverk.
Kraftstasjonen plasseres i fjell med en ca. 80 m lang adkomsttunnel. Stasjonen legges på vestsiden av Ringedalsvatnet vest for ura. I stasjonen installeres en vertikal Pelton-turbin med slukeevne 5 m3/s og nominell effekt på 23 MW. Generatoren blir på 27 MVA og spenning 10 kV. Transformatoren blir på c. 27 MVA og omsetning 10 kV/66 kV.
Avløpstunnel på ca.150 m vil ha utløp ved HRV i Ringedalsvatnet. Tunnelene sprenges fra Ringedalsvatnet og vil ha et minimumstverrsnitt avhengig av entreprenørens tilgjengelige utstyr på det aktuelle tidspunktet. I utløpet vil det bli bygget et bjelkestengsel.
Nøkkeldata
Brutto fallhøyde (m) 520
Installert effekt, maks. (MW) 23 Elektriske anlegg
Generator (MW) 27
Transformator (MWA) 27
Kabel 3x1x630 Al (kV) 12
Bryterfelt (kV) 360/66
1.3 Riggområområder og veier
Det etableres en rigg i nærheten av påhugget for adkomsttunnel, samt eventuelt en mindre boligrigg i området nærmere Ringedalsvatn-dammen. Det må også etableres en mindre rigg ved inntaksområdet i Mosdalsbekken. Denne vil antagelig bli plassert på et flatere område sør for utløpet av Mosdalsvatnet.
Adkomsten til Ringedalsvatnet går langs eksisterende anleggsvei ca. 8 km nordøstover fra riksvei 13 gjennom Tyssedal. Deretter kjøres det ca. 1 km sydvestover over dammen til Åsen hyttefelt på nordsiden av vannet. Fra enden av denne veien, som slutter ved
inntakslukehuset til Oksla kraftverk, vil det i forlengelsen bli bygget en atkomstvei til Ringedalen kraftverk. Lengde ny vei blir ca. 0,6 km.
1.4 Tilknytning til eksisterende nett
Det etableres en tilknytning til eksisterende nett ved å legge en jordkabel i grøft i forbindelse med ny atkomstvei til stasjonen og langs eksisterende vei til Åsen trafostasjon. Kabelen blir ca. 1100 m lang. Videre inn gjennom atkomsttunnel, fram til kraftverkets transformator, legges kabelen i grøft eller i sandfylt kabelkanal av betong.
Forbindelsen mellom Ringedalen kraftverk og Åsen trafostasjon utføres som en 66 kV jordkabel, TSLF, tverrsnitt 3x1x240 mm2A1.
1.5 Landskaps - og miljøplan
Det er under utarbeidelse en landskaps- og miljøplanen skal regulere arealbruken og sette rammene for hvordan terrengarbeidene skal utføres og istandsettingen skal foregå.
Arealbruksplanen er den delen av landskaps- og miljøplanen som er nedfelt på kart, og som viser inngrepsgrenser (disponibelt areal) samt hvor det skal gjøres permanente og
midlertidige inngrep. De kartfestede inngrepsgrensene som blir vist på arealbruksplanen vil bli lagt til grunn ved NVEs tilsyn og forutsettes fulgt under hele anleggsperioden. I vedlegg 1 er vist en grov arealdisponering.
Det vil også bli produsert planer som viser utformingen av tippen i magasinet. Uttak av masser skjer via adkomsttunnelen, der en også får drensvann fra tunneldriften. Plasseringen
Side: 2/10
av behandlingsanlegg for rensing av tunnelvannet vil enten bli inne i a-tunnelen eller like utenfor.
1.6 Masser som tas ut ved A-tunnelutløpet
Massene som genereres i forbindelse med sjakt, rørtunnel og stasjonshall i fjell skal delvis nyttes til opprustning og forlengelse av eksisterende vei fram til kraftverket. Videre vil en i samarbeid med kommunen avgi masser til kommunale formål.
Øvrige steinmasser fra sprengningsarbeidene foreslås deponert i magasinet i
Ringedalsvatnet. Totalt deponert volum blir ca. 60 000 - 70 000 m3, avhengig av hvor mye masser som blir benyttet til formål som er nevnt ovenfor.
Tippen vil bli synlig når vannstanden er under NV, derfor vil den bli formet til slik at den vil fremstå best mulig tilpasset terrenget og innsjøbunnen.
1.7 Resipienter
Ringedalsvatnet er inntaksmagasin for Oksla kraftverk og har en reguleringshøyde på ca. 90 m. Dette medfører store svingninger i magasinet med blottlagt innsjøbunn og erosjon.
Fiskebestanden i magasinet betegnes som en tett og småvokst bestand av naturlig rekrutterende ørret. Gjennomsnittlig lengde hos kjønnsmoden hunfisk er her godt under 25 cm, noe som viser at vekstforholdene er dårlige. Få tilløpselver eller bekker som egner seg til gyting, gjør at det er innsjøgyting som opprettholder rekrutteringen til vannet. Tyssedal Jakt og Fiskelag har de senere år samlet inn småørret fra Ringedalsvatnet, fôret disse opp til størrelser på 500-1000 g, før de er satt ut i andre vann i Tyssedalsfjellene.
Lekkasjevann fra tunneler/bergrom og spylevann fra boremaskiner som kan inneholde steinstøv og noe oljesøl, vil bli renset. Bruk av drivstoff og oljeprodukter skal registreres og svinn noteres.
Stoff
Forbruk av drivstoff
Svinn av oljeprodukter
Dataomfang og enhet bensin (liter) diesel liter
transformatorolje (liter) hydraulikkolje/lagerolje (liter) motorore (liter)
Det vises til neste kapittel 2 for tiltak og krav i forbindelse ulike forurensingselementer.
1.8 Oppsummering
Resipienter: Ringedalsvatnet og Mosdalsbekken
Type utslippsvann: Lekkasjevann fra tunneler/bergrom og spylevann fra boremaskiner som vil inneholde steinstøv og noe oljesøl, etter rensing.
Anleggsperiode: Fra ca. juni 2014 — ca. mai/juni 2017.
Side: 3/10
2. Tiltak og krav for å hindre forurensning
Et miljøoppfølgingsprogram (MOP) er et kravdokument som vil inngå i samtlige leverandør- kontrakter (se vedlegg 2). Statkraft stiller i MOP følgende krav hva gjelder forhold knyttet til forurensning:
2.1 Utslipp og beredskap
Risiko for utslipp skal kartlegges og risikoreduserende tiltak skal iverksettes (se kapt. 4).
Entreprenøren skal integrere plan for å unngå akutt forurensning i beredskapsplan.
Beredskapsplanen skal spesielt omfatte tiltak, dersom det er sannsynlighet for forurensning av vann og vassdrag.
2.2 Lagring av olje og drivstoff
Tanker for olje- og drivstoffprodukter skal lagres slik at hele volumet til enhver tid kan samles opp ved lekkasje fra tank. Ved olje- og drivstofflager skal det også finnes lager av oljeabsorberende materiale.
Påfylling av drivstoff til anleggsmaskiner, reparasjoner, oljeskift etc. skal skje slik at spill unngås.
2.3 Utslipp fra anleggsmaskiner
Det skal påses at maskinelt utstyr ikke lekker olje eller drivstoff. Maskiner skal være utstyrt med utstyr for absorpsjon av oljeprodukter. Maskiner som ikke tilfredsstiller Statkrafts krav vil umiddelbart bli vist bort fra området.
2.4 Renseanlegg og oljeutskillere (fra tunellarbeid, sanitæranlegg, verksted og vaskeplasser)
Skal dimensjoneres og bygges iht. gitte utslippstillatelser og gjeldene forskifter.
Det er entreprenørens ansvar å sørge for godkjenning av valgte løsninger.
Service områder for kjøretøy etableres med tette dekker og oljeoppsamling.
2.5 Stoffregnskap
Entreprenøren plikter å ha et stoffregnskap som skal rapporteres til Statkraft.
Stoffregnskapet skal løpe fra start til slutt av anlegget/prosjektet. Dersom et
anlegg/prosjekt passerer et årsskifte, skal stoffregnskapet gjøres opp ved årsskiftet.
Stoffregnskapet skal omfatte stoffene listet opp i tabellen på neste side.
2.6 Håndtering av avfall
Entreprenøren etablerer avfallshåndteringssystem for all virksomhet i prosjektet. I tillegg til å ta hånd om eget avfall skal entreprenørens avfallssystem dimensjoneres til også å ta hånd om avfall fra øvrige entreprenører/leverandører på anlegget.
Avfallshåndteringssystemet skal være i drift helt til all anleggsvirksomhet er avsluttet.
Avfall skal kildesorteres og håndteres i samsvar med gjeldene lover og forskrifter.
Alt avfall skal transporteres bort fra anlegget og deponeres/leveres til godkjent mottaker.
Det er ikke tillatt med brenning av avfall uten spesiell godkjenning fra lokale myndigheter, ei heller nedgraving av noen form for avfall.
Alle leveranser skal dokumenteres og journalføres (miljøregnskap).
Alle avgifter og kostnader med levering bæres av entreprenøren.
Side: 4/1 0
Ved avsluttet prosjekt og/eller ved årets slutt skal mengde levert avfall og type behandling oppgis fordelt på avfallstyper i henhold tabellen nedenfor.
Avfallskode- og type Farlig avfall i henhold til avfallstoffnummer- og type i deklarasjonsskjema
Kildesortert avfall.
Papp, papir, metall, EE-avfall, trevirke mm Restavfall / blandet næringsavfall
HåndteringMengde Mottaker Levert til
godkjent kg
mottaker av farlig avfall
Gjenvinningkg
2.7 Støy
Under anleggsvirksomheten vil tiltakshaver bidra til at utendørs støy ved omkringliggende hyttebebyggelse og rekreasjonsområder ikke overskride de grenser som blir fastsatt av Fylkesmannen.
For helikoptertransporten foreligger det allerede et støysonekart som er godkjent (vedlegg 3).
Trafikkmengden vil imidlertid øke ut over rammene for konsesjonen, og det vil derfor bli søkt om midlertidig utvidelse av denne for anleggsperioden. Beliggenheten av helikopterplassen og flyrutene til inntaksområdet er imidlertid gunstige i forhold til bebyggelse.
2.8 Orden og ryddighet
Ianleggstiden er entreprenøren pliktig til å holde anleggsplassen sikker, ryddig og i orden.
Materialer, utstyr, kjemikalier og drivstoff, avdekkingsmasser og søppel skal kun lagres innenfor avsatte områder iht. godkjent arealdisponeringsplan.
Alle potensielle forurensningskilder skal være lett tilgjengelige og oversiktlig for kontroll, slik at uregelmessigheter kan registreres før skade er skjedd.
3. Internkontroll
lnternkontroll vil bli gjennomført i henhold til: Forskrift om systematisk helse-, miljø- og sikkerhetsarbeid i virksomheter. Denne vil bli holdt oppdatert slik at en løpende kan ha oversikt over alle aktiviteter som kan medføre forurensning, og kan redegjøre for risikoforhold.
4 Forebyggende og beredskapsmessige tiltak mot akutt forurensning
4.1 Miljørisikoanalyse
Byggherren vil gjennomføre en miljørisikoanalyse av det gjeldende anlegget.
Resultatene skal vurderes i forhold til akseptabel miljørisiko. Potensielle kilder til akutt forurensning av vann, grunn og luft skal kartlegges.
Miljørisikoanalysen skal omfatte alle forhold ved virksomheten som kan medføre akutt forurensning med fare for helse- og/eller miljøskader inne på anleggsområdet eller utenfor.
Side: 5/10
Miljørisikoanalysen vil gi oversikt over de miljø-ressurser som kan bli berørt av akutt forurensning og de helse- og miljømessige konsekvenser slik forurensning kan medføre.
4.2 Forebyggende tiltak
På basis av miljørisikoanalysen vil det bli iverksatt risikoreduserende tiltak. Både sannsynlighetsreduserende og konsekvensreduserende tiltak vil bli vurdert.
4.3 Beredskapsplan
Tiltakshaver vil, på bakgrunn av miljørisikoanalysen og de iverksatte risikoreduserende tiltakene, etablere og vedlikeholde en beredskap mot akutt forurensning.
4.4 Varsling av akutt forurensning
Akutt forurensning eller fare for akutt forurensning vil bli varslet i henhold til Forskrift om varsling av akutt forurensning eller fare for akutt forurensning.
Med vennlig hilsen for Statkraft Energi AS
Erik Berger prosjektleder
Vedlegg 1 Oversiktskart Vedlegg 2 MOP
Vedlegg 3 Støykart - helikopter
Side: 6/10
Vedlegg 1
Oversiktskart med grov arealdisponering
Side: 7/12
overwts rt
versiktskart. '
Arealdisponeringsplan.
Darn inrrtal.; scroråde og kabeigratft
Oppritsttig vel og tar.", ror.
Muiig iipp
Rigg
Enrne invr,rWakelj
RINGEDAL KRAFTVERK ODDA KOMMIINE
sis•,-,t4.e
:.,•trArt1tZttNI!'
Side: 8/12
Vedlegg 2
MOP
Side: 9/12
Ringedalen kraftverk,
Miljøoppfølgingsplan (MOP), Bygg- og anleggsarbeider
Dok. nr.: B.0425
Februar 2014
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
Innholdsfortegnelse
1 OM MILJØOPPFØLGINGSPLANEN 3
2 PROSJEKTBESKRIVELSE 3
3 NATUR, LANDSKAP OG FRILUFTSLIV M.M 3
3.1 Biologisk mangfold 3
3.2 Vegetasjon 4
3.3 Fugl og pattedyr 4
3.4 Akvatisk miljø 4
3.5 Kulturminner 4
3.6 Forurensning og vannkvalitet 5
3.7 Landskap og friluftsliv 5
4 MILJØMAL OG KRAV 6
4.1 Mål 6
4.2 Tillatelser 6
4.3 Terrenginngrep 6
4.4 Kulturminner 6
4.5 Utslipp og beredskap 6
4.6 Lagring av olje og drivstoff 7
4.7 Utslipp fra anleggsmaskiner 7
4.8 Renseanlegg og oljeutskillere (fra tunellarbeid, sanitæranlegg, verksted og
vaskeplasser) 7
4.9 Stoffregnskap 7
4.10 Håndtering av avfall 7
4.11 Orden og ryddighet 8
5 MILJØSTYRINGSSYSTEM 8
5.1 Miljøtilsyn 9
5.2 Internkontroll 9
5.3 Meldeplikt og rapportering 9
6 MILJØRISIKOVURDERINGER 10
Side 2 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
1 OM MILJØOPPFØLGINGSPLANEN
Miljøoppfølgingsplanens formål er å sikre at hensynet til ytre miljø blir ivaretatt i planlegging og ved utførelse av bygge- og anleggsarbeider i prosjektet "Ringedalen kraftverk".
Dersom Entreprenøren avdekker problemstillinger av miljøkarakter som ikke er nevnt i dette dokumentet, skal Byggherren kontaktes.
Byggherre ved prosjektleder er ansvarlig for gjennomføring av prosjektets miljøoppfølgingsplan.
Byggherren er ansvarlig for utarbeidelse og oppdatering av miljøoppfølgingsplanen.
Entreprenøren er ansvarlig for å bidra med informasjon slik at miljøoppfølgingsplanen til enhver tid er oppdatert.
Miljøoppfølgingsplanen for prosjektet revideres ved behov. Her bør fremdriftsplanen i forhold til planer til NVE beskrives.
Entreprenøren skal etablere et miljøstyringssystem/plan for prosjektet som sikrer at krav og risiko beskrevet i prosjektets MOP blir ivaretatt. Entreprenørens miljøplan innleveres til Byggherre for godkjenning og eventuelle kommentarer minimum 4 uker etter
kontraktsinngåelse hvis ikke annet avtales.
2 PROSJEKTBESKRIVELSE
Prosjektet omfatter:
Kraftstasjon i fjell ved Ringedalsvatnet
Nødvendige hjelpeanlegg og nettilknytninger for anlegget.
Inntak i Mosdalsbekken.
Tilløpssjakt, tilløpstunnel og utløpstunnel direkte ut i Ringedalsvatnet (magasinet).
Massedeponi i magasinet, anleggsvei, midlertidige rigg- og lagerområder.
En egen arealdisponeringsplan vil bli utarbeidet for prosjektet, hvor alle inngrep, rigg, deponier, veier etc. er inntegnet.
3 NATUR, LANDSKAP OG FRILUFTSLIV M.M.
3.1 Biologisk mangfold
I hele anleggsperioden skal det være kontinuerlig fokus på å minimere terrenginngrep for å bevare biologiske verdier. Dette spesielt under anleggsarbeidet ved elvekryssinger, over myrer og gjennom skog. Status for biologisk mangfold innen prosjektets influensområde, samt konsekvenser og avbøtende tiltak, er beskrevet i fagrapporter tilhørende
konsesjonssøknaden.
Side 3 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
3.2 Vegetasjon
Arealene langs Mosdalsbekken består av naturtyper som er vanlige i regionen, og som ikke har spesiell interesse med hensyn til flora og vegetasjon. Øvre deler av prosjektområdet domineres av lavalpint terreng med sparsom vegetasjon, mens det i de nedre delene er blåbærskog med furu, bjørk og selje som dominerer. Det er også større områder med yngre gran. Områdene nær det planlagte inntaket vurderes som sårbare for vegetasjonskader, da jord- og vegetasjonsdekket her er svært tynt og utsatt for slitasje. I anleggsperioden bør det derfor tas spesielle hensyn for å unngå skader og varige sår i terrenget.
3.3 Fugl og pattedyr
I prosjektets influensområde er det forekomst av de pattedyrartene som er vanlige
forekommende i regionen. Det er både elg og hjort rundt Ringedalsvatnet, og rådyr er i ferd med å etablere seg i området. Hardangervidda har den største villreinstammen i Europa, men områdene rundt Mosdalen blir i liten grad oppsøkt av rein.
Det er ikke foretatt noen kartlegging av fuglefaunaen i området. Under befaring ble det kun registrert vanlig forekommende fuglearter. Det må antas at fjellsidene i området benyttes sporadisk som hekkeområde for rovfugl som havørn, kongeørn og fjellvåk. Rovfugl er svært sårbare for forstyrrelser og anleggsarbeidene kan medføre at de forlater området midlertidig eller permanent. Allerede i februar begynner disse rovfuglene å forberede seg på hekking, og den mest sårbare periode for disse fuglene antas å være fra februar til mai. Et vanlig
avbøtende tiltak med hensyn på rovfugl vil være å regulere tidsperioden anleggsarbeidet kan foregå.
3.4 Akvatisk miljø
Mosdalsbekken er preget av stort fall og få kulper, og den er dermed lite egnet som leveområde for ørret, men Ringeldalsvatnet har en tett og småvokst bestand av naturlig rekrutterende ørret.
Under anleggsperioden vil mye av tunnelmassene bli deponert i Ringedalsvatnet. Dette kan lokalt føre til høyere turbiditet og lavere produksjon av plankton. Problemet vil være størst nær stedet for deponering. Det vil i tillegg være en fare for forurensing i forbindelse med tunneldriving og annen anleggsvirksomhet.
Slipping av minstevannføring hele året i Mosdalsbekken vil sikre en viss overlevelse av de bunndyrarter som finnes i bekken.
3.5 Kulturminner
Det er kun en registering av kulturminner i nærheten av prosjektområdet. Dette er en mulig hustuft på østsiden av Mosdalsvatnet. Ellers er det den tidligere kraftutbyggingen i området som har størst kulturminneverdi. Dette gjelder bl.a. Tyssedal kraftverk med tilhørende anlegg, som er fredet etter kulturminneloven. I tillegg er Ringedalsdammen fra 1918, ved vestenden av Ringedalsvatnet, vurdert å ha nasjonal verdi.
I anleggsfasen vil det bli en del trafikk over Ringedalsdammen. Det er her viktig å ta hensyn til dammen som et kulturminne, og ta nødvendige forholdsregler slik at murverket ikke blir skadet. I driftsfasen vil tiltaket ikke komme i konflikt med kulturminner.
Side 4 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
Dersom arbeidene avdekker mulige funn av automatisk fredete kulturminner, skal Fylkeskommunen varsles omgående og arbeidet i dette området skal straks opphøre, jf.
undersøkelsesplikten etter kulturminnelovens § 9.
3.6 Forurensning og vannkvalitet
Ved håndtering av avfall og miljøfarlige produkter skal norske lover, regler og forskrifter følges slik at forurensing unngås. Grunn, vassdrag og sjø skal sikres mot forurensning.
Ved bygging av inntaksdam og tunnel og kraftstasjon kan det skje utslipp av olje og andre skadelige stoffer. Det skal derfor utøves varsomhet for å unngå utslipp og potensiell skade på fisk i Ringedalsvatnet.
Kontraktøren/entreprenør plikter å ha et oversiktlig kartotek med produktdatablad over de kjemikaliene som er i bruk på anlegget. Levert og forbrukt mengde skal registreres.
Byggherren vil søke om utslippstillatelse til Fylkesmannen for utslipp av renset driftsvann i forbindelse med driving av tunnel.
Avløpsvann og gråvann fra boligrigg samles opp i lukkede beholdere og leveres på godkjent mottak etter Odda kommunes godkjenning.
3.7 Landskap og friluftsliv
Ringedalen utgjør et svært velavgrenset landskapsrom rundt Ringedalsvatnet, med bratte kanter rundt på alle sider. Området er sterkt påvirket av kraftutbygging. Mosdalsbekken og Einsetbekken, som møter Mosdalsbekken før utløpet i Ringedalsvatnet, er de to mest markerte uregulerte bekkestrengene ned mot magasinet i den sørvestre delen av Ringedalsvatnet, og det er Einsetbekken som er mest synlig fra de områdene der folk i hovedsak ferdes og oppholder seg.
Mosdalen ligger på «neste platå» i landskapet. Også Mosdalen har en ganske avgrenset gryteform, men relieffet er langt mykere. En 300 kV kraftlinje går gjennom Mosdalen og gjør at området ikke har en inngrepsfri karakter. Det er ikke registrert landskapsområder eller enkeltforekomster med verneverdi i influensområdet.
Elver og fossefall er viktige landskapselementer. Minstevannføringen og Einsetbekken vil gi Mosdalsbekken en viss vannføring hele året og sikre at bekken fortsatt er et
landskapselement.
De midlertidige anleggsområdene skal istandsettes og revegeteres med stedegen vegetasjon.
Hytte-området Åsen i nordvestenden av Ringedalsvatnet vil bli påvirket av støy og anleggstrafikk under anleggsarbeidet. Oppe ved Mosdalsvatnet vil konsekvensene av anleggsarbeidet være svært begrenset i tid og omfang. Det går en tursti fra Ringedalsvatnet og opp til Mosdalsbu. Turopplevelsen for folk som ferdes her vil bli påvirket i anleggsfasen.
Side 5 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljooppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
Totalt sett vil imidlertid utbyggingen ikke være til hinder for bruken av prosjektområdet i friluftslivssammenheng.
Det vil bli informert om anlegget i lokalområdet/kommunen gjennom informasjonsbrev e.l., og det skal informeres med skilt i forbindelse med anleggsområdet.
4 MILJØMÅL OG KRAV
4.1 Mål
Arbeidet skal planlegges og gjennomføres slik at varige sår i terrenget minimalieres.
Det er viktig å unngå skader på truede, sårbare eller sjeldne plante- eller dyrearter.
Det skal ikke forekomme skader på kulturminner.
Grunn, vann og bekker skal ikke forurenses.
Ulemper for berørte naboer skal minimaliseres (trafikk, støy, støv).
4.2 Tillatelser
Byggherren sørger for å innhente nødvendige tillatelser fra myndighetene som kreves for å gjennomføre prosjektet med unntak av utslipstillatelse fra entreprenørens brakke / boligrigger og verksteder/serviceområder. Nødvendig utslippstillatelse fra disse skal entreprenøren sørge for selv.
Det skal foreligge en godkjent arealdisponeringsplan (detaljplan areal og landskap) før oppstart av prosjektet. Arealbruksplanen vil vise grensene for alle permanente og midlertidige inngrep. Denne er styrende for prosjektet. Byggherre lager planen og sender inn søknad. Dersom det blir behov for endinger, må dette tas opp med Byggherren.
4.3 Terrenginngrep
Det skal ikke forkomme inngrep utenfor anleggsområdet (avmerket på godkjent arealdisponeringsplan).
Eksisterende vegetasjon innenfor anleggsområdet som forutsettes bevart, skal sikres.
Ved avslutning av anleggsdriften skal anleggsområdene settes i stand og tilfredsstille myndighetenes og Byggherrens krav.
4.4 Kulturminner
Ved funn av kulturminner skal arbeidet stanses umiddelbart og Byggherre varsles.
4.5 Utslipp og beredskap
Risiko for utslipp skal kartlegges og risikoreduserende tiltak skal iverksettes.
Entreprenøren skal integrere plan for å unngå akutt forurensning i beredskapsplan.
Beredskapsplanen skal spesielt omfatte tiltak dersom det er sannsynlighet for forurensning av vann og vassdrag. Se tillatelse gitt av FM.
Side 6 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
4.6 Lagring av olje og drivstoff
Tanker for olje- og drivstoffprodukter skal lagres slik at hele volumet til enhver tid kan samles opp ved lekkasje fra tank. Ved olje- og drivstofflager skal det også finnes lager av oljeabsorberende materiale.
Påfylling av drivstoff til anleggsmaskiner, reparasjoner, oljeskift etc. skal skje slik at spill unngås.
4.7 Utslipp fra anleggsmaskiner
Det skal påses at maskinelt utstyr ikke lekker olje eller drivstoff. Maskiner skal være utstyrt med utstyr for absorpsjon av oljeprodukter. Maskiner som ikke tilfredsstiller Byggherrens krav vil umiddelbart bli vist bort fra området.
4.8 Renseanlegg og oljeutskillere (fra tunellarbeid, sanitæranlegg, verksted og vaskeplasser)
Skal dimensjoneres og bygges iht. gitte utslippstillatelser og gjeldene forskifter.
Kravene til innhold av partikulært materiale olje og vannet surhetsgrad etter rensing skal overholdes. Se tillatelse fra FM. Det er entreprenørens ansvar å sørge for godkjenning av valgte løsninger.
Service områder for kjøretøy etableres med tette dekker og oljeoppsamling.
Entreprenøren skal etablere rutiner for håndtering av slam og støv på veger og deponier før anleggsstart (på de enkelte anleggsområdene).
4.9 Stoffregnskap
Entreprenøren plikter å ha et stoffregnskap som skal rapporteres til Byggherren.
Stoffregnskapet skal løpe fra start til slutt av anlegget/prosjektet. Dersom et
anlegg/prosjekt passerer et årsskifte, skal stoffregnskapet gjøres opp ved årsskiftet.
Stoffregnskapet skal omfatte stoffene listet opp i tabellen nedenfor.
Stoff
Forbruk av drivstoff
Svinn av oljeprodukter
Dataomfang og enhet bensin (liter) diesel liter
transformatorolje (liter) hydraulikkolje/lagerolje (liter) motorore (liter
4.10 Håndtering av avfall
Entreprenøren etablerer avfallshåndteringssystem for all virksomhet i prosjektet.
I tillegg til å ta hånd om eget avfall skal entreprenørens avfallssystem dimensjoneres til også å ta hånd om avfall fra øvrige Entreprenører/Leverandører på anlegget.
Avfallshåndteringssystemet skal være i drift helt til all anleggsvirksomhet er avsluttet.
Avfall skal kildesorteres og håndteres i samsvar med gjeldene lover og forskifter.
Alt avfall skal transporteres bort fra anlegget og deponeres/leveres til godkjent mottaker.
Side 7 av 13
Dok. nr.: B.0425 Dato: 26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
Det er ikke tillatt med brenning av avfall uten spesiell godkjenning fra lokale myndigheter, ei heller nedgraving av noen form for avfall.
Alle leveranser skal dokumenteres og journalføres (miljøregnskap).
Alle avgifter og kostnader med levering bæres av entreprenøren.
Ved avsluttet prosjekt og/eller ved årets slutt skal mengde levert avfall og type og behandling oppgis fordelt på avfallstyper i henhold tabellen nedenfor.
Avfallskode- og type Farlig avfall i henhold til avfallstoffnummer- og type i deklarasjonsskjema
Kildesortert avfall.
Papp, papir, metall, EE-avfall, trevirke mm
Restavfall / blandet næringsavfall
HåndteringMengde Mottaker Levert til
godkjent
mottaker av farlig kg avfall
Gjenvinningkg
4.11 Orden og ryddighet
I anleggstiden er entreprenøren pliktig til å holde anleggsplassen, sikker, ryddig og i orden.
Materialer, utstyr, kjemikalier og drivstoff, avdekkingsmasser og søppel skal kun lagres innenfor avsatte områder iht. godkjent arealdisponeringsplan.
Alle potensielle forurensningskilder skal være lett tilgjengelige og oversiktlig for kontroll, slik at uregelmessigheter kan registreres før skade er skjedd.
5 MILJØSTYRINGSSYSTEM
Entreprenøren har ansvaret for å etablere et hensiktsmessig miljøstyringssystem/miljøplan for prosjektet. Dette bør minimum inneholde beskrivelse av Entreprenørens:
Organisering, roller og ansvar mht ytre miljø Rutiner for informasjon og opplæring
Plan for gjennomføring av tiltak iht. Byggherrens MOP Rutiner for kontroll og rapportering
Rutiner for avvikshåndtering
Det er Entreprenørens plikt å sikre at alle hans ansatte, samt underentreprenørene, er orientert om gjeldende arealdisponeringsplan og om andre miljøkrav og -risiko i prosjektet.
Miljøoppfølging skal være del av den faste oppfølging på bygge- og anleggsplassen, og vurdering av miljørisiko skal integreres i byggmøter, vernerunder og revisjoner.
Side 8 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
5.1 Miljøtilsyn
Byggherre vil utarbeide en plan for gjennomføring av tilsyn med ytremiljø i prosjektet.
Gjennomført tilsyn skal dokumenteres i sjekkliste "Kontroll av ytremiljø" (H-60/202)
5.2 Internkontroll
Byggherre vil sørge for at det etableres internkontroll for alle aktiviteter i henhold Forskrift om systematisk helse-, miljø- og sikkerhetsarbeid i virksomheter (internkontrollforskriften).
5.3 Meldeplikt og rapportering
Det påhviler alle på anlegget å melde fra, dersom det registreres oljesøl, forurenset vann og søppel som kan lede til forurensning av vann og vassdrag. Videre skal det varsles dersom det registreres risiko for utrasing og erosjon.
Det skal lages en miljøavviksrapport hver måned. Avvik og observasjoner skal kategoriseres iht følgende kategorier:
Alvorlig miljøhendelse Mindre alvorlig miljøhendelse Uønsket miljøforhold
En hendelse som resulterer i vesentlig negativ
miljøpåvirkning/skade. Vesentlighet må vurderes i det enkelte tilfelle
En mindre hendelse som ikke resulterer i vesentlig negativ miljøpåvirkning/skade.
Et oppdaget forhold med risiko for miljø eller omdømme
Side 9 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraft
6 MILJØRISIKOVURDERINGER
De vesentligste utfordringene i prosjektperioden forventes å være forhold rundt anleggsdriften med tunnelsprengning med støy og trafikk samt utslipp av drensvann og deponering av masser.
Ansvarlig for tiltak
Entreprenør
Frist Før
anleggsstart ved inntak Byggherre
Arbeid / oppgaver Inntak i
Mosdalsbekken
Tillatelse til helikoptertransport
Faremoment Anleggsarbeid i bratt fjellområde.
Støy Støy
Mulig konsekvens
Fare for forstyrrelser av hekkende rov- fuglearter og sau
Risiko Tiltak / krav
Søke å unngå støyende arbeid i hekkeperioden.
Begrenset aktivitet i sankeperioden for sau, dersom nødvendig (OED)
Anleggsarbeid kraftstasjon og tunellarbeid
Utslipp av drensvann fra tunelldrift.
Forurensing av Ringedalsvatnet
Sørge for utslippstillatelse
Prosessavløp fra anleggsdrift og tunneldrift skal føres til olje og slamavskiller for oppsamling og utfelling før avløpet føres vekk Etablere og drifte renseanlegg iht.
godkjent utslippstillatelse Foreta månedlig kontroll og analyser av vannkvalitet
Bygg herre Entreprenør
Entreprenør Entreprenør
Før oppstart anleggs- arbeid
Side 10 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Statkraf t
Arbeid / oppgaver Deponering av masser
Lokalisering og utForming av deponi
Anleggstrafikk
Etablere ny anleggsvei, vedlikeholde eksisterende anleggsvei
Rigg og andre anleggsområder
Mulig konsekvens Naturinngrep, endring av landskap
Forurensing Redusert trafikksikkerhet for de som ferdes i området.
Skade på vegetasjon i ny vegtrase.
Ødelegge habitat for vernede fu learter Varige terrengskader Faremoment
Brudd på godkjent landskaps og arealdisponeringspl an
Avfall i tipp
Støy og støv i/nær Åsen hyttefelt i anleggsperioden
Varig
terrenginngrep
Terrenginngrep ved inntak
Mosdalsbekken
Risiko Tiltak / krav
Sørge for godkjent landskap og arealdisponeringsplan
Sikre at arbeid utføres iht. plan
Kun rene masser tillates lagt i tipp.
Plan for kommunikasjon med berørte parter
Merking av anleggsområdet I. Sikring av anleggsveier for
alminnelig ferdsel
Viktige vegetasjonstyper (gammel skog) og trær som nyttes av hekkende, vernede arter merkes og vernes mot skade.
Anleggsområdet avmerkes på arealdisponeringsplan.
Foreta tydelig/fysisk merking av anleggsområdet iht godkjent arealplan.
Ta vare på ev.
overdekningsmasser. (Brukes som grunnlag ved istandsetting)
Ansvarlig for tiltak
Byggherre Entreprenør og Byggherre Entreprenør Byggherre og Entreprenør Entreprenør I. Entreprenør
Entreprenør
Byggherre
Entreprenør
ID. Entreprenør
q. Entre renør
Frist
Før oppstart
Side 11 av 13
Dok. nr.: B.0425 Dato:26.02.2014
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
.Latkraft
Arbeid / oppgaver Faremoment Mulig
konsekvens RisikoTiltak / krav Ansvarlig for
tiltak Frist
q. Sikre dam-området slik at
besøkende 3-person ikke kan falle i inntaksdammen eller utfor
damkronen
Utslipp fra
Sanitæranlegg Verkstedsområd er
Kjemikalie og drivstoff lager Fylleanlegg Lager for farlig avfall
Forurensing Sørge for utslippstillatelse fra rigg og verksteder
Etablere renseanlegg/olje og slamavskillere iht. krav Lage kontrollprogram og
gjennomføre analyse for sjekk av vannkvalitet
Ved hvert driftsområde etableres det dieselfylleanlegg iht. gjeldende regelverk med doble tanker og oppsamlingskar. Alle tappesteder skal være låst mellom hver fylling.
Service områder for kjøretøy etableres med tette dekker og oljeoppsamling
Gjennomføre vernerunder (kontroll av orden og ryddighet på
anleggsplassen)
Entreprenør Entreprenør
Entreprenør Entreprenør
Entreprenør Entreprenør
Side 12 av 13
Ringedalen kraftverk, Miljøoppfølgingsplan, Bygg-
og anleggsarbeider
Arbeid / oppgaver Miljøstyring
Faremoment Manglende kjennskap til prosjektets
miljøoppfølingsplan (MOP)
Mulig konsekvens Feil utførte oppgaver, skade på ytre miljø
Statkraft
Risiko Tiltak / krav
Sikre relevant informasjon og opplæring om miljørisiko og beredskap til alt personell i prosjektet
Gjennomføre miljøtilsyn
Ansvarlig for tiltak
Entreprenør
Byggherre og Entreprenør Dok. nr.: B.0425
Dato: 26.02.2014
Frist
Side 13 av 13
Vedlegg 3
Støysonekart — helikopter
Side: 11/12
Støysonekartet i henhold til retningslinjen setles sammen som en kombinasjon av de to måleenhetene
L5Asog L, men det er ikke trafikk på natt. Måleenheten L5As får derfor ingen verdier siden den representerer maksimumsnivå innenfor døgnsegmentet 23:00 — 06:59. Beregningen gir derfor hare resuitat fcr LDEN.
Båta e e
69
Figur 10-1. Gul og rød støysone. Målestokk 1:15 000.
Det er ingen bygninger innenfor støysonene.
Tabell 10-1. Areal I dagens støysoner
I'
70
Røy
Gul 47,9
Rød 3,2
Side: 12/12
