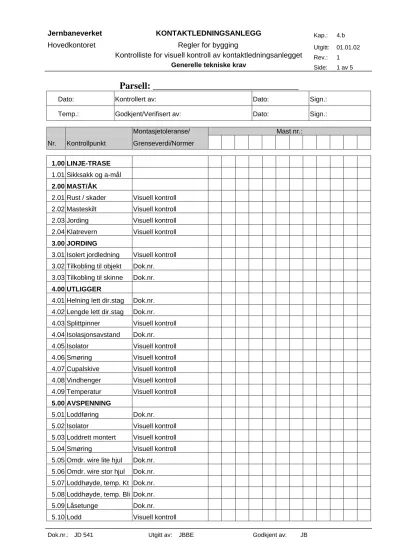

Parsell: _______________________________ Dato: Kontrollert av: Dato: Sign.:

(1)

Dok.nr.: JD 541 Utgitt av: JBBE Godkjent av: JB

Parsell: _______________________________

Dato: Kontrollert av: Dato: Sign.:

Temp.: Godkjent/Verifisert av: Dato: Sign.:

Montasjetoleranse/ Mast nr.:

Nr. Kontrollpunkt Grenseverdi/Normer

1.00 LINJE-TRASE

1.01 Sikksakk og a-mål 2.00 MAST/ÅK

2.01 Rust / skader Visuell kontroll 2.02 Masteskilt Visuell kontroll 2.03 Jording Visuell kontroll 2.04 Klatrevern Visuell kontroll 3.00 JORDING

3.01 Isolert jordledning Visuell kontroll 3.02 Tilkobling til objekt Dok.nr.

3.03 Tilkobling til skinne Dok.nr.

4.00 UTLIGGER

4.01 Helning lett dir.stag Dok.nr.

4.02 Lengde lett dir.stag Dok.nr.

4.03 Splittpinner Visuell kontroll 4.04 Isolasjonsavstand Dok.nr.

4.05 Isolator Visuell kontroll 4.06 Smøring Visuell kontroll 4.07 Cupalskive Visuell kontroll 4.08 Vindhenger Visuell kontroll 4.09 Temperatur Visuell kontroll 5.00 AVSPENNING

5.01 Loddføring Dok.nr.

5.02 Isolator Visuell kontroll 5.03 Loddrett montert Visuell kontroll 5.04 Smøring Visuell kontroll 5.05 Omdr. wire lite hjul Dok.nr.

5.06 Omdr. wire stor hjul Dok.nr.

5.07 Loddhøyde, temp. Kt Dok.nr.

5.08 Loddhøyde, temp. Bli Dok.nr.

5.09 Låsetunge Dok.nr.

5.10 Lodd Visuell kontroll

(2)

Dok.nr.: JD 541 Utgitt av: JBBE Godkjent av: JB Montasjetoleranse/ Mast nr.:

Nr. Kontrollpunkt Grenseverdi/Normer

6.00 BRYTER

6.01 Brytertilkobling Dok.nr.

6.02 Stang / føring Visuell kontroll 6.03 Isolatorer Visuell kontroll 6.04 Smøring Visuell kontroll 6.05 Manuell betjening Visuell kontroll 6.06 Lås/skilt Visuell kontroll 6.07 Brytergap Dok.nr.

7.00 SUGETRAFO

7.01 Tilkoblinger Dok.nr.

7.02 Skilt Visuell kontroll

7.03 Jording Dok.nr.

8.00 MATEKABEL

8.01 Endeavslutning Visuell kontroll 8.02 Skjøt Visuell kontroll 8.03 Merking Visuell kontroll 8.04 Jording Visuell kontroll 8.05 Overspenningsvern Dok.nr.

9.00 RETURLEDNING

9.01 Pilhøyde Dok.nr.

9.02 Avstand til byggverk >300 mm 9.03 Merker v. sugetrafo 10.00 NEDFØRING

10.01 Rl-avgrening Dok.nr.

10.02 Feste på skinne Dok nr.

11.00 SEKSJONSISOL.

11.01 Avstand kl – kl Dok.nr.

11.02 Elektrisk avstand Dok.nr.

11.03 Påløp Visuell kontroll 11.04 Temperaturinnstilling Dok.nr.

11.05 Strømstige

12.00 KONTAKTTRÅD

12.01 Hengetråder Visuell kontroll 12.02 Fixline Visuell kontroll 12.03 Elektrisk min. avst.

(3)

Utbedres Utbedret Nr. Beskrivelse/Merknader Dato Sign. Dato Sign.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

(4)

Ut bedres Ut bedret Nr. Beskrivelse/Merknader Dato Sign. Dato Sign.

31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

(5)

Ut bedres Ut bedret Nr. Beskrivelse/Merknader Dato Sign. Dato Sign.

61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90
