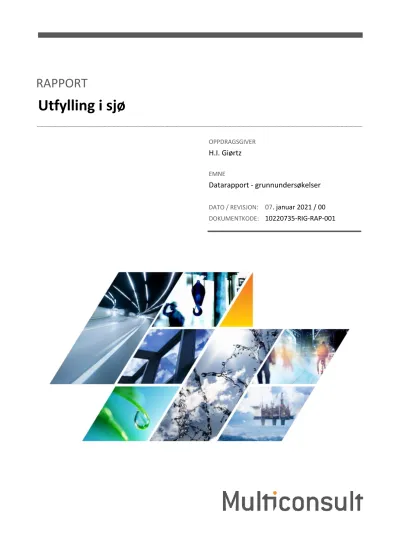

Utfylling i sjø

(1)

RAPPORT

Utfylling i sjø

OPPDRAGSGIVER

H.I. Giørtz

EMNE

Datarapport - grunnundersøkelser

DATO / REVISJON: 07. januar 2021 / 00 DOKUMENTKODE: 10220735-RIG-RAP-001

(2)

10220735-RIG-RAP-001 07. januar 2021 / 00 Side 2 av 18 Denne rapporten er utarbeidet av Multiconsult i egen regi eller på oppdrag

fra kunde. Kundens rettigheter til rapporten er regulert i oppdragsavtalen.

Hvis kunden i samsvar med oppdragsavtalen gir tredjepart tilgang til rapporten, har ikke tredjepart andre eller større rettigheter enn det han kan utlede fra kunden. Multiconsult har intet ansvar dersom rapporten eller deler av denne brukes til andre formål, på annen måte eller av andre enn det Multiconsult skriftlig har avtalt eller samtykket til. Deler av rapportens innhold er i tillegg beskyttet av opphavsrett. Kopiering, distribusjon, endring, bearbeidelse eller annen bruk av rapporten kan ikke skje uten avtale med Multiconsult eller eventuell annen opphavsrettshaver.

(3)

00 07.01.2021 Datarapport Fredrik Aune Christian R. Havnegjerde Christian R. Havnegjerde

REV. DATO BESKRIVELSE UTARBEIDET AV KONTROLLERT AV GODKJENT AV

MULTICONSULT | Skansekaia 3a | Postboks 4416 Sentrum, 6044 Ålesund | Tlf 73 10 62 00 | multiconsult.no NO 918 836 519 MVA

RAPPORT

OPPDRAG Utfylling i sjø DOKUMENTKODE 10220735-RIG-RAP-001

EMNE Datarapport - grunnundersøkelser TILGJENGELIGHET Åpen

OPPDRAGSGIVER H.I. Giørtz OPPDRAGSLEDER Christian Rekdal Havnegjerde

KONTAKTPERSON UTARBEIDET AV Fredrik Aune

KOORDINATER SONE: 32 ØST: 361870 NORD: 6924805 ANSVARLIG ENHET 10234011 Geoteknikk Midt

GNR./BNR./SNR. 61 / 13; 61 / 87; 61 / 142, Sula

SAMMENDRAG

Multiconsult er engasjert av H.I. Giørtz til å utføre grunnundersøkelser og geoteknisk prosjektering av utfylling i sjø for utvidelse av næringsareal i Sula kommune.

Foreliggende rapport presenterer resultater fra utførte geotekniske grunnundersøkelser.

Utførte grunnundersøkelser i felt omfatter totalsonderinger i 13 borpunkt, opptak av 54 mm prøveserier i 3 punkt og trykksondering i ett punkt. De opptatte prøvene er undersøkt i vårt geotekniske laboratorium i Trondheim.

Undersøkelsen omfatter klassifisering og identifisering av jordartene, samt bestemmelse av mekaniske egenskaper.

Grunnundersøkelsene antyder at grunnforholdene lengst øst på tomta i hovedsak består av et topplag med mindre faste masser, over grovere masser ned til berg (antatt fyllmasser).

Lengst nord, nord/vest på planområdet antyder sonderingene et topplag, med mektighet opp til 5 meter, med bløte masser, over grovere masser ned til berg (antatt fyllmasser).

Sonderingene nærmest land antyder grovere masser med større mektighet, ned til registrert og antatt berg.

Registrert dybde til berg varierer mellom ca. 2,3 – 9,85 meter under sjøbunn.

Utførte enaksiale trykkforsøk viser bruddtøyning som antyder forstyrret prøve, mens utført treaksialforsøk havner i kategorien «god til bra» ihht. NGF-melding nr. 11 og «akseptabelt forsøk» fra SVV håndbok nr. V220.

Innmålte sjøbunnskoter kan avvike da innmålingene avhenger av blant annet tidevannvariasjoner.

(4)

Datarapport - grunnundersøkelser 1 Innledning

10220735-RIG-RAP-001 07. januar 2021 / 00 Side 4 av 18

INNHOLDSFORTEGNELSE

1 Innledning ... 6

1.1 Formål og bakgrunn ... 6

1.2 Utførelse ... 6

1.3 Kvalitetssikring og standardkrav ... 6

1.4 Innhold og bruk av rapporten ... 7

2 Områdebeskrivelse ... 8

2.1 Befaring ... 8

2.2 Området og topografi ... 8

3 Geotekniske grunnundersøkelser... 9

3.1 Tidligere grunnundersøkelser ... 9

3.2 Utførte grunnundersøkelser ... 10

3.2.1 Feltundersøkelser ... 10

3.2.2 Laboratorieundersøkelser ... 11

4 Grunnforholdbeskrivelse ... 13

4.1 Kvartærgeologisk kart ... 13

4.2 Aktsomhetsområde for områdeskred ... 13

4.3 Grunnforhold tolket ut fra grunnundersøkelser ... 14

4.3.1 Generelt ... 14

4.3.2 Dybde til berg ... 14

4.3.3 Løsmasser ... 15

4.4 Poretrykk og grunnvann ... 15

5 Geoteknisk evaluering av resultatene ... 16

5.1 Avvik fra standard utførelsesmetoder ... 16

5.2 Viktige forutsetninger ... 16

5.3 Undersøkelses- og prøvekvalitet... 16

5.4 Måling av poretrykk ... 16

5.5 Påvisning av bergnivå ... 16

6 Behov for supplerende grunnundersøkelser ... 17

7 Referanser ... 18

(5)

Utfylling i sjø multiconsult.no

TEGNINGER

10220735-RIG-TEG -000 Oversiktskart -001 Borplan

-010 Sonderingsprofiler -200 Geotekniske data PR2 -201 Geotekniske data PR10 -202 Geotekniske data PR11

-300 Korngraderingsanalyser, PR10, d = 1,2 – 1,6 m, 1,6 – 2,0 m, 2,62 m -301 Korngraderingsanalyser, PR11, d = 1,2 – 2,0 m

-450.1 Aktivt treaksialforsøk, PR10, d=2,55 m, Spenningssti i skjærfase, σ'r-τ plott (NTNU) -450.2 Aktivt treaksialforsøk, PR10, d=2,55 m, Spenningssti i skjærfase, p'-q plott -450.3 Aktivt treaksialforsøk, PR10, d=2,55 m, Spenningssti i skjærfase, s'-τ plott (MIT) -450.4 Aktivt treaksialforsøk, PR10, d=2,55 m, Bruddutvikling i skjærfase, εa-τ og εa-u plott -450.5 Aktivt treaksialforsøk, PR10, d=2,55, Konsolidering

-500.1 Trykksondering (CPTU), BP10, Dokumentasjon av utstyr og målenøyaktighet -500.2 Trykksondering (CPTU), BP10, In-situ poretrykkk, total- og effektiv

vertikalspenninger i beregninger

-500.3 Trykksondering (CPTU), BP10, Måledata og korrigerte verdier -500.4 Trykksondering (CPTU), BP10, Avledede dimensjonsløse forhold -600 Geoteknisk profil A-A

-601 Geoteknisk profil B-B -602 Geoteknisk profil C-C -603 Geoteknisk profil D-D -604 Geoteknisk profil E-E

BILAG

1. Geoteknisk bilag – Feltundersøkelser 2. Geoteknisk bilag – Laboratorieundersøkelser

3. Geoteknisk bilag – Oversikt over metodestandarder og retningslinjer

(6)

1 Innledning

Multiconsult er engasjert av H.I. Giørtz i for å utføre geotekniske grunnundersøkelser for prosjektering av ny utfylling i sjø og ny adkomstveg for tomta på Sjukeneset i Sula kommune.

1.1 Formål og bakgrunn

H.I. Giørtz planlegger utvidelse av eksisterende næringsareal ved fylling i sjø, samt omlegging av adkomstveg inn på tomta, på eiendommene med gnr./bnr. 61/13, 61/87 og 61/142. i Sula kommune Det er utført geotekniske grunnundersøkelser på sjø som grunnlag for geoteknisk detaljprosjektering av tiltaket.

Oversikt over planområdet er vist i figur 2-1.

1.2 Utførelse

Boringens utførelse er generelt beskrevet i geoteknisk bilag 1, mens oversikt over metodestandarder for utførelse er gitt i geoteknisk bilag 3.

Metodikk/prosedyre for utførelse av laboratorieundersøkelsene er generelt beskrevet i geoteknisk bilag 2.

Feltarbeidet fra sjø ble utført i uke 40/2020 av Multiconsult Norge AS ved borledere Geir Kristoffer Andersen og Dag-Ruben Risvåg. Arbeidet ble utført fra borefartøyet M/B «Bore Cat». Tårnet er tilkoblet en elektronisk registreringsenhet for automatisk logging og opptegning av sonderingsdata.

For å redusere utbøying av borestrengen blir sonderingene utført inne i et fôringsrør som på forhånd er senket ned til sjøbunnen.

Innmåling av posisjoner på sjø blir utført med DPGS-utrustning av typen Trimble SPS 855/555H med posisjoneringstjenesten CPOS som gir nøyaktighet i XYZ-retning på ± 0,1 m.

Laboratorieundersøkelsene er utført ved Multiconsults geotekniske laboratorium i Trondheim i uke 42/2020.

1.3 Kvalitetssikring og standardkrav

Oppdraget er kvalitetssikret i henhold til Multiconsults styringssystem. Systemet omfatter prosedyrer og beskrivelser som er dekkende for kvalitetsstandard NS-EN ISO 9001:2015 [1]. Feltundersøkelsene er utført iht. NS 8020-1:2016 [2] og tilgjengelige metodestandarder fra Norsk Geoteknisk Forening [3].

Laboratorieundersøkelsene er utført iht. NS 8000-serien og relevante ISO-standarder. Datarapporten er utarbeidet i henhold til NGF-melding nr. 2 [3] og krav i NS-EN-1997 (Eurokode 7) – Del 2 [4].

Oversikt over utvalgte metodestandarder er vist i geoteknisk bilag 3.

(7)

1.4 Innhold og bruk av rapporten

Geoteknisk datarapport presenterer resultater fra utførte geotekniske grunnundersøkelser i geotekniske termer og krever geoteknisk kompetanse for videre bruk i rådgivings- og

prosjekteringssammenheng. Rapporten inneholder i så måte ingen vurderinger av byggbarhet, metoder eller tiltak, og vi anbefaler at det engasjeres geoteknisk kompetanse i det videre arbeidet med prosjektet.

Geoteknisk datarapport omhandler ikke data eller vurderinger knyttet til tilstedeværelse av forurenset grunn i det undersøkte området. Dersom det foreligger mistanke om forurenset grunn, anbefaler vi at det bestilles miljøtekniske grunnundersøkelser. Dersom miljøtekniske

grunnundersøkelser er utført av Multiconsult, rapporteres disse undersøkelsene med tilhørende analyser og resultater i separat miljøteknisk datarapport.

(8)

Datarapport - grunnundersøkelser 2 Områdebeskrivelse

2 Områdebeskrivelse

2.1 Befaring

Det ble ikke utført befaring på planområdet i forkant av utførte grunnundersøkelser.

2.2 Området og topografi

Planområdet er lokalisert på Sjukeneset i Sula kommune.

Planområdet ligger i strandsonen, og store deler av området er allerede utfylt. Området skal utvides i hovedsak mot vest ved utfylling i sjø. Under arealet som planlegges utfylt er sjøbunnshelningen ca.

1:5, og fra ca. kote -20 varierer helningen mellom ca. 1:7 til 1:13 ned til ca. kote -30. Fra ca. kote -30 er helningen på sjøbunnen slakere enn 1:30 ned til dypeste punkt på ca. kote -41.

I bakkant av planområdet mot sør stiger terrenget raskt til ca. kote +20, hvor E39 ligger,

gjennomsnittlig helning ca. 1:2. Over E39 stiger terrenget fortsatt raskt opp mot Stølenakken. Her er det registrert berg i dagen.

Figur 2-1: Omtrentlig plassering av planområdet [5].

(9)

Datarapport - grunnundersøkelser 3 Geotekniske grunnundersøkelser

3 Geotekniske grunnundersøkelser

3.1 Tidligere grunnundersøkelser

Det er tidligere utført grunnundersøkelser i området. GeoVest-Haugland (Norconsult AS) har utført geotekniske grunnundersøkelser innenfor planområdet. Disse undersøkelsene er beskrevet i rapport nr. 2010.099-1 Consto Vest AS, Miljøstasjon H I Giørtz, Sula, Grunnundersøkelse, datert 23.11.2010 [6].

Totalsonderingene i undersøkelsene viser stort sett faste masser, og at det ligger et lag mindre faste masser ut på fyllingsområdet mellom ca. kote +2 til -2. I borpunkt G10 er analyserte prøver

dokumentert å være leire og siltig leire. I borpunkt F1 til F3 er det faste masser.

Figur 3-1: Oversiktskart/borplan fra tidligere grunnundersøkelser på tomta [6].

Borpunkt G10 ligger ute på fyllingen og som det kommer frem av figurene under var borpunkt G10 et stykke ut på sjøen i 1968. Tidligere sjøbunn er anslått å ligge på ca. kote -3 i denne posisjonen, noe som betyr at den påviste leiren og siltige leiren i undersøkelsene er tilførte fyllmasser og ikke kan være del av en avsetning med sprøbruddmateriale.

Ref. Rapport-nummer Utført av År Oppdragsgiver Oppdragsnavn/

rapportnavn

Vist på borplan

[6] 2010.099-1 GeoVest-

Haugland 2010 Consto Vest AS

Miljøstasjon H I Giørtz, Sula

Grunnundersøkelse

Nei

(10)

Figur 3-2: Plassering av posisjon G10 [7].

Figur 3-3: Plassering av G10 i flyfoto fra 1968 [7].

3.2 Utførte grunnundersøkelser

3.2.1 Feltundersøkelser

Det er utført grunnundersøkelser på tomta i 2020. Grunnundersøkelsene er utført av Multiconsult Norge AS ved borleder Geir Kristoffer Andersen fra borefartøyet M/B «Borecat».

Utførte grunnundersøkelser omfatter:

• 13 stk. totalsonderinger

• 1 stk. trykksondering (CPTU)

• Opptak av 3 stk. prøveserier bestående av 6 stk 54 mm prøvesylindere

(11)

Borpunktenes plassering er vist på borplan, se tegning 10220735-RIG-TEG-001. Utskrift av totalsonderinger og trykksondering er vist på tegning 10220735-RIG-TEG-600 t.o.m. 604.

Resultatene fra trykksonderingen er vist på egne tegninger, 10220735-RIG-TEG-500.1 t.o.m. -500.4.

Koordinater og høydesystem benyttet ved grunnundersøkelsene er vist i tabell 3-1. En sammenstilling av utførte feltundersøkelser er presentert i tabell 3-2.

Tabell 3-1: Koordinat-/høydesystem.

Høydesystem Koordinatsystem Sone

NN 2000 Euref 89 UTM 32

Tabell 3-2: Utførte feltundersøkelser.

Borpunkt Koordinater Metode Boret dybde Kommentar

X Y Z _masse^Løs- ^{Ant. Berg} ^Totalt

[m] [m] [m] [m] [m] [m]

1 6924848,5 361886,6 -12,28 TOT 3,7 3,0 6,7

2 6924901,4 361965,9 -9,43 TOT 9,8 3,0 12,8

3 6924870,4 361876,3 -18,52 TOT 4,4 3,0 7,4

4 6924928,9 361950,4 -12,89 TOT 7,4 3,0 10,4

5 6924759,7 361765,0 -6,26 TOT 8,7 3,0 11,7

6 6924811,6 361777,5 -8,49 TOT 14,2 - 14,2 Bruk av slag. Stoppet

for å unngå brudd

7 6924845,4 361778,1 -22,79 TOT 5,0 3,1 8,1

8 6924732,0 361714,2 -5,32 TOT 4,2 3,0 7,2

9 6924804,8 361720,8 -17,67 TOT 2,3 3,0 5,3

10 6924838.9 361721,8 -24,02 TOT, PR 6,5 3,0 9,5

10 6924839,1 361725,3 -24,01 CPTU 4,2 - 4,2

11 6924734,4 361647,0 -4,99 TOT 3,4 3,1 6,5

12 6924801,9 361660,3 -19,84 TOT 2,3 3,0 5,3

13 6924834,8 361664,3 -23,19 TOT 3,3 3,0 6,3

TOT=Totalsondering; DTR=Dreietrykksondering; CPTU=Trykksondering; PZ=Poretrykksmåling; PR=Prøveserie; Ann.=Annen metode (spesifiser)

3.2.2 Laboratorieundersøkelser

Prøvene fra grunnundersøkelsene er undersøkt i vårt geotekniske laboratorium i Trondheim i uke 42 og 43/2020. Rutineundersøkelsene er gjennomført for alle opptatte prøver, dvs. klassifisering og identifikasjon av materiale, vanninnhold og skjærfasthet (vha. konus).

Prøvene er beskrevet og klassifisert, videre er densitet og vanninnhold bestemt. Den udrenerte skjærfastheten er bestemt ved konus- og trykkforsøk. Sensitiviteten er betegnet på grunnlag av konusforsøkene. Kornfordeling, flyte- og plastisitetsgrensen er bestemt på utvalgte prøver.

(12)

Følgende laboratorieundersøkelser er utført:

• Rutineundersøkelser av 6 sylinderprøver fra 3 forskjellige borpunkt

• Kornfordelingsanalyser av 4 prøver fra 2 forskjellige borpunkt

• Treaksialforsøk på én utvalgt prøve fra ett borpunkt

Resultatene fra rutineundersøkelsene er presentert som geoteknisk data, vist i tegning 10220537- RIG-TEG-200 og -202.

Resultatene fra korngraderingsanalysen er vist i tegning -300 og -301.

Resultatene fra treaksialforsøkene er presentert på tegning -450.1 t.o.m. -450.5.

Utførelsen av laboratorieundersøkelsene er generelt beskrevet i geoteknisk bilag 2, mens en oversikt over metodestandarder for utførelse er gitt i geoteknisk bilag 3.

(13)

Datarapport - grunnundersøkelser 4 Grunnforholdbeskrivelse

4 Grunnforholdbeskrivelse

4.1 Kvartærgeologisk kart

NGUs kvartærgeologiske løsmassekart, se figur 4-1, indikerer at planområdet i hovedsak ligger i et område med marin strandavsetning og tynn hav-/strandavsetning. Noe sørvest for planområdet ligger et område registrert som tykk havavsetning, mens det mer mot sør er registrert tynt morenedekke. I høyden sørover er det bart berg.

I kvartærgeologisk løsmassekart er marin strandavsetning definert som marint strandvaskede sedimenter med mektighet større enn 0,5 m, dannet av bølge- og strømaktivitet i strandsonen.

Materialet er ofte rundet og godt sortert. Kornstørrelsen varierer fra sand til blokk, men sand og grus er vanligst. Ligger normalt som et forholdsvis tynt dekke over berggrunn eller andre sedimenter.

Tynn hav-/strandavsetning er i kvartærgeologisk løsmassekart definert som usammenhengende/tynt dekke over berg/grunnlendte områder/hyppige fjellblotninger. Tykkelsen på avsetningene er normalt mindre enn 0,5 m, men den kan helt lokalt være noe større. Det er ikke skilt mellom hav-, fjord- og strandavsetning. Kornstørrelser angis normalt ikke, men kan være alt fra leir til blokk.

Det kvartærgeologiske kartgrunnlaget gir en visuell oversikt over landskapsformede prosesser over tid, samt løsmassenes overordnede fordeling. Utgangspunktet for disse oversiktskartene er i all hovedsak visuell overflatekartlegging, og kun i begrenset omfang fysiske undersøkelser. Kartene gir ingen informasjon om løsmassefordeling i dybden og kun begrenset informasjon om

løsmassemektighet. For mer informasjon om kvartærgeologiske kart og anvendelse/kvalitet vises til www.ngu.no.

Figur 4-1: Kvartærgeologisk kart over området [8].

4.2 Aktsomhetsområde for områdeskred

I forbindelse med regional kvikkleirekartlegging utført i regi av NVE er planområdet ikke vurdert å ligge i et aktsomhetsområde for områdeskred, se figur 4-2.

(14)

Det er ikke registrert noe kvikkleire eller sensitiv leire ved noen av undersøkelsene i og rundt planområdet som Multiconsult Norge AS kjenner til.

Figur 4-2: Kart fra oversiktskartlegging kvikkleire – Aktsomhetsområder [9]. Omtrentlig plassering av aktuell tomt er markert med mørk blå strek. Nærmeste aktsomhetssone ligger like vest for aktuell tomt, markert med oransje.

4.3 Grunnforhold tolket ut fra grunnundersøkelser

4.3.1 Generelt

Utførte felt- og laboratorieundersøkelser antyder at grunnforholdene lengst øst på tomta i hovedsak består av et topplag med mindre faste masser, over grovere masser ned til berg (antatt

morenemasser med høyt innhold av sand/silt/grus.

Lengst nord, nord/vest på planområdet antyder sonderingene et topplag, med mektighet opp til 5 meter, med bløte masser, over grovere masser ned til berg.

Sonderingene nærmest land antyder grovere masser med større mektighet, ned til registrert og antatt berg.

Beskrivelse av usikkerhet og evaluering av resultatene fra grunnundersøkelsene er angitt i kap. 5.

4.3.2 Dybde til berg

Det ble registrert berg i 12 av 13 borpunkter. Kun i borpunkt 6 ble det ikke boret ned til berg, dette på grunn av høy stangfriksjon. Borleder avsluttet i antatt faste masser for å unngå brudd på boreutstyret.

Registrert dybde til berg varierer mellom ca. 2,3 – 9,85 meter under sjøbunn i de utførte

borpunktene. Generelt er dybden til berg relativt jevn mellom borpunktene. Dybden til berg er størst lengst øst på planområdet, med bergregistreringer på henholdsvis 9,85 og 7,43 meter under sjøbunn i borpunkt 2 og 4 (dvs. at løsmassemektigheten er størst nærmest land), og sentralt på planområdet rundt borpunkt 6 hvor berg ikke er påtruffet ved dybde 14,2 meter under sjøbunn (her er det et

(15)

betydelig innslag av eksisterende fylling i registreringen). I borpunkt 5, som også er et av punktene nærmest land, er det registrert berg 8,75 meter under sjøbunn.

4.3.3 Løsmasser Vest:

Lengst vest på planområdet antyder sonderingene et topplag, med mektighet opp til 5 meter, med bløte masser, over grovere masser ned til berg. Nærmest land viser prøveserien i borpunkt 11 at massene helt i toppen består av sand over siltig/sandig leire med enkelte gruskorn. Prøveserien fra borpunkt 10 lenger ut i fjorden viser tilnærmet lik fordeling. Fra borpunkt 10 ser sanden i toppen ut til å ha et naturlig vanninnhold rundt 26 %. Siltlaget rundt 1,5 meter under sjøbunn har ut ifra

laboratorieundersøkelsene et naturlig vanninnhold i området 28 – 30 %. Leirelaget fra ca. 2 – 3 meter under sjøbunn har fra laboratorieundersøkelsene et naturlig vanninnhold i området 33 – 50 %.

Øst:

Sonderingene antyder at områdene lengst øst på tomta består av et tynt topplag med bløtere masser over et tykkere lag med grovere masser over berg. Prøveserien i borpunkt 2 viser at topplaget i dette området består av sand. Basert på prøveresultatene har sanden i topplaget et naturlig vanninnhold mellom 20 – 24 %. Skjærfasthet er ikke bestemt fra laboratorieundersøkelser. Enaksial- og

konusforsøk på prøver fra 1,5 – 3 meter i borpunkt 10 antyder udrenert skjærfasthet mellom henholdsvis 8 – 16 kPa og 4 – 7 kPa. Konusforsøk på omrørte prøver indikerer omrørt skjærfasthet mellom 0,91 – 1,31 kPa, med tilhørende sensitivitet i størrelsesorden 3 – 6. Materialet kan fra dette karakteriseres som bløt og lite sensitiv.

4.4 Poretrykk og grunnvann

Det er ikke utført målinger av poretrykk og grunnvann i denne grunnundersøkelsen.

(16)

Datarapport - grunnundersøkelser 5 Geoteknisk evaluering av resultatene

5 Geoteknisk evaluering av resultatene

5.1 Avvik fra standard utførelsesmetoder

Det var ingen avvik fra standard metoder og prosedyrer under utførelsen av grunnundersøkelsen.

5.2 Viktige forutsetninger

Det gjøres oppmerksom på at grunnundersøkelsene kun avdekker lokale forhold i de respektive utførte borpunktene. Dette benyttes videre til å gi en generell beskrivelse av grunnforholdene i området. Grunnforholdene mellom borpunktene kan variere mer enn det som eventuelt kan interpoleres fra utførte grunnundersøkelser.

5.3 Undersøkelses- og prøvekvalitet

Resultatene er i samsvar med forventning og tilsvarende grunnforhold i området.

Som følge av at grunnundersøkelsene er utført på sjø kan det være avvik mellom målt dybde på borstreng og sjøbunnskote, som følge av tidevannsvariasjoner.

Enaksiale trykkforsøk er utført på prøveseriene i borpunkt 10 og viser relativt høy bruddtøyning.

Bruddindikasjon ved aksialtøyninger på over 5 % er vanligvis å anse som dårlige prøver med stor grad av prøveforstyrrelse. Prøvene fra borpunkt 10 har bruddtøyninger på henholdsvis 8 og 6 %, noe som indikerer forstyrret prøve.

Treaksialforsøkene utført på prøver fra borhull 10 viser generelt god prøvekvalitet. Basert på vurdering av prøvekvalitet ut fra overkonsolideringsgrad og poretallsendring iht. NGF-melding 11, tabell 6 [3] vurderes prøvekvaliteten til forsøkene som «god til bra». Basert på utpresset porevann vurderes prøven å falle inn under betegnelsen «akseptabelt forsøk» iht. SVV håndbok V220 [11].

5.4 Måling av poretrykk

Det er ikke utført målinger av poretrykk og grunnvann i denne grunnundersøkelsen.

5.5 Påvisning av bergnivå

Spesielt for påvisning av overgang til antatt berg ved totalsondering anmerkes følgende:

1. Påvisning av overgang til antatt berg foregår normalt sett ved at det kontrollbores 2-3 m ned i antatt berg. Slik påvisning kan være utfordrende i tilfeller med fast morene over berg. Dette på grunn av at sonderingsresultatet (responsen) fra fast morenemateriale i noen tilfeller er vanskelig å skille fra respons i berg.

2. I områder med dårlig bergkvalitet i overgangssonen mellom løsmasser og berg er det ofte meget vanskelig å skille ut berghorisonten, spesielt i overgangen mellom faste løsmasser (f.eks. morene) og berg. Som utgangspunkt settes alltid antatt bergnivå til tolket øvre berghorisont, uavhengig av kvaliteten til berget. Antatt sone med dårlig bergkvalitet er evt.

beskrevet i tekst i rapporten og/eller angitt på sonderingsutskrifter.

3. I tilfeller der det kan være blokk i grunnen med størrelse over 2-3 m i tverrmål, vil det også være en mulighet for at det som antas som bergnivå i virkeligheten er blokk dersom kontrollboringen avsluttes etter 2-3 m boring i blokk.

I nevnte tilfeller kan virkelig bergnivå/berghorisont avvike vesentlig fra antatte nivåer tolket fra undersøkelsene. Angitte kotenivåer for antatt bergoverflate må derfor benyttes med forsiktighet.

(17)

Utfylling i sjø multiconsult.no Datarapport - grunnundersøkelser 6 Behov for supplerende grunnundersøkelser

6 Behov for supplerende grunnundersøkelser

Iht. NS-EN-1997-2 skal grunnundersøkelser normalt utføres i minst to omganger;

• Forundersøkelser (typisk skisse-/forprosjekt)

• Prosjekteringsundersøkelser (typisk detaljprosjekt)

Det er geoteknisk prosjekterende som er ansvarlig for å bedømme nødvendig omfang for

geotekniske grunnundersøkelser for aktuelt prosjekt og relevante problemstillinger. Tilsvarende er det også geoteknisk prosjekterende som må vurdere om det er behov for supplerende

grunnundersøkelser, utover de undersøkelsene som er presentert i foreliggende rapport.

(18)

Datarapport - grunnundersøkelser 7 Referanser

7 Referanser

[1] Standard Norge, «Systemer for kvalitetsstyring. Krav (ISO 9001:2015)», Standard Norge, Norsk standard (Eurokode) NS-EN ISO 9001:2015.

[2] Standard Norge, «Kvalifikasjonskrav til utførende av grunnundersøkelser – Del 1: Geotekniske feltundersøkelser (NS 8020-1:2016)», Standard Norge, Norsk standard NS 8020-1:2016, jun. 2016.

[3] Norsk Geoteknisk Forening (NGF), «NGF-Melding nr. 1-11».

[4] Standard Norge, «Eurokode 7: Geoteknisk prosjektering - Del 2: Regler basert på grunnundersøkelser og laboratorieprøver (NS-EN 1997-2:2007)», Standard Norge, Norsk standard (Eurokode) NS-EN 1997- 2:2007/AC:2010+NA:2008, sep. 2010.

[5] Norgeskart, «www.norgeskart.no».

[6] GeoVest-Haugland, «2010.099-1 - Consto Vest AS, Miljøstasjon H I Giørtz, Sula, Grunnundersøkelse», nov. 2010.

[7] «FINN kart». http://kart.finn.no/.

[8] NGU, «Løsmasser - Nasjonal løsmassedatabase - kvartærgeologiske kart. Finnes på:

‘http://geo.ngu.no/kart/losmasse_mobil/’».

[9] Norges Vassdrags- og energidirektorat (NVE), «Kart fra oversiktskartlegging kvikkleire - Aktsomhetssoner».

[10] Norges Vassdrags- og energidirektorat (NVE), «atlas.nve.no».

[11] Statens vegvesen, Vegdirektoratet, «Geoteknikk i vegbygging (Håndbok V220)», Vegdirektoratet, Oslo, Veiledning V220, 2018.

(19)

www.multiconsult.no

H.I. Giørtz

Utfylling i sjø

_FRA⁰⁰ ^RIG_CRH ^A4_CRH ^2020-10-05_1:50000

10220735 RIG-TEG-000

(20)

Ø=361600 Ø=361700 Ø=361800 Ø=361900 Ø=362000 Ø=362100 N=6924700

N=6924800 N=6924900

Godkj.

Tegn. Kontr.

Dato

Rev. Beskrivelse Endr.liste

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

Status Fag Original format

Godkjent Konstr./Tegnet

www.multiconsult.no

BORET DYBDE + BORET I BERG ANTATT BERGKOTE

TERRENGKOTE/SJØBUNNKOTE

SKRUPLATEFORSØK

PORETRYKKMÅLING PRØVEGROP

PRØVESERIE TOTALSONDERING

RAMSONDERING

BERG I DAGEN VINGEBORING

TRYKKSONDERING DREIETRYKKSONDERING BERGKONTROLLBORING DREIESONDERING

ENKEL SONDERING KJERNEBORING

43.028.2 14.8 +2.4 EKSEMPEL

BP 1 TEGNFORKLARING

H.I. Giørtz

Utfylling i sjø

BORPLAN 10220735 RIG-TEG-001 ^1:1500

2020-10-16

FRA CRH CRH

00 RIG A3

KARTGRUNNLAG:

KOORDINATSYSTEM:

HØYDEREFERANSE: EUREF89, sone 32 NN2000

DIGITALT KART FRA GeoNorge

(21)

Godkj.

Tegn. Kontr.

Dato

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

Sonderingsprofiler - Totalsonderinger 10220735 RIG-TEG-010 ^1:250

2020-10-16

FRA CRH CRH

00 RIG A3LL

(22)

Enaksialforsøk (strek angir aksiell tøyning (%) ved brudd)

5 10 15

0

10 20 30 40 50

Udrenert skjærfasthet (kPa)

10 20 30 40 50

Vanninnhold (%) og konsistensgrenser

Test s(g/cm3 )

1,93

(g/cm

3 )

Organisk innhold (%)

St(-)

Prøve

enk skjell-/humusrester SAND, enk gruskorn

5 4 3 2 1

Dybde (m)

Symboler:

PRØVESERIE

www.multiconsult.no

2020-10-19

Dato:

T = Treaksialforsøk Ø = Ødometerforsøk K = Korngradering Beskrivelse

Rev. nr.:

Godkjent:

Kontrollert:

Konstr./Tegnet:

Grunnvannstand:

Borbok:

Tegningsnr.:

Borhull:

Oppdragsnummer:

00 C RH vt

mash

m

RIG-TEG-200

2

10220735 Utfylling i sjø

H.I. Giørtz

kt. -9,43

= Densitet

s= Korndensitet St = Sensitivitet Vanninnhold

Plastisitetsindeks, I_p

ISO 17829-6: 2017 Omrørt konus Uomrørt konus

(23)

5 10 15

0

10 20 30 40 50

1,25

1,31

0,91

10 20 30 40 50

K K

K

T

Test s(g/cm3 )

1,80

(g/cm

3 )

3

5

St(-)

Prøve

LEIRE, siltig, sandig fra ca 1,70m SAND, enk gruskorn/skjellrester

SILT, sandig, leirig, enk skjellrester

LEIRE

5 4 3 2 1

Dybde (m)

Symboler:

PRØVESERIE

www.multiconsult.no

2020-10-19

Dato:

Rev. nr.:

Godkjent:

Kontrollert:

Konstr./Tegnet:

Grunnvannstand:

Borbok:

Tegningsnr.:

Borhull:

Oppdragsnummer:

00 C RH vt

mash

m

RIG-TEG-201

10

10220735 Utfylling i sjø

H.I. Giørtz

kt. -24,01

= Densitet

( ) 1,90

( )

6 2,76

(24)

5 10 15

0

10 20 30 40 50

0,74

0,63

10 20 30 40 50

K

Test s(g/cm3 )

2,14

1,97

(g/cm

3 )

St(-)

Prøve

LEIRE fra 0,55m

enk store skjellrester SAND, leirig, enk gruskorn/skjellrester

MATERIALE, sandig, siltig, leirig, enk gruskorn

5 4 3 2 1

Dybde (m)

Symboler:

PRØVESERIE

www.multiconsult.no

2020-10-20

Dato:

Rev. nr.:

Godkjent:

Kontrollert:

Konstr./Tegnet:

Grunnvannstand:

Borbok:

Tegningsnr.:

Borhull:

Oppdragsnummer:

00 C RH vt

mash

m

RIG-TEG-202

11

10220735 Utfylling i sjø

H.I. Giørtz

kt. -4,99

= Densitet

( )

(25)

SERIE DYBDE METODE

NR. (m) TS VS HYD

10 A ¹⁰

B ¹⁰

C ¹⁰

D E

SYMBOL: METODE:

Ogl. = Glødetap ( %) TS = Tørr sikt

Ona. = Humusinnhold (%) VS = Våt sikt

Perm. = Permeabilitet (m/s) HYD = Hydrometer

SYM D10 D30 D50 D60

BOL mm mm mm mm

A B C D E

KORNGRADERING

Konstr./Tegnet Kontrollert

H.I. Giørtz

Utfylling i sjø ^Godkjent ^Dato

OPPDRAG NR. TEGN. NR. REV.

0,0044 0,0072

vt

00 RIG-TEG-300

10220735

Tele gruppe W

%

Plastisitet Su Sur

Wp

36,2 49,7

SYMB OL

19.10.20

X X

1,62 1,82 2,62

kN/m²

mash

0,0971

CRH 29,9

kN/m² Wf

< 0,02 mm

X X

%

Tot. densitet

0,0026 0,0207 0,0382 0,0495

JORDARTS BETEGNELSE Anmerkninger

0,0203 0,0510 Glødetap

Ogl % kN/m³

SILT, sandig, leirig LEIRE, siltig, sandig LEIRE

0 20 40 60 80 100

0,001 0,01 0,1 1 10 100

MASSEPROSENT AV KORN MINDRE ENN d

KORNDIAMETER

A B C D E

LEIRE SILT SAND GRUS

STEIN

FIN MIDDELS GROV FIN MIDDELS GROV FIN MIDDELS GROV

C D

u= D⁶⁰ C D 10

D D

z= ²³⁰

60 10

( )( )

www.multiconsult.no

(26)

NR. (m) TS VS HYD

11 A ¹¹

B C D E

SYMBOL: METODE:

Ogl. = Glødetap ( %) TS = Tørr sikt

Ona. = Humusinnhold (%) VS = Våt sikt

Perm. = Permeabilitet (m/s) HYD = Hydrometer

SYM D10 D30 D50 D60

BOL mm mm mm mm

A B C D E

KORNGRADERING

Konstr./Tegnet Kontrollert

H.I. Giørtz

Utfylling i sjø ^Godkjent ^Dato

OPPDRAG NR. TEGN. NR. REV.

JORDARTS BETEGNELSE Anmerkninger

Glødetap

Ogl % kN/m³

MATERIALE, sandig, siltig, leirig

%

Tot. densitet

0,0245 0,1156 0,2230

CRH 48,4

kN/m² Wf

< 0,02 mm SYMB

OL

19.10.20

X X

1,45

kN/m²

mash

Tele gruppe W

%

Plastisitet Su Sur

Wp

10220735

vt

00 RIG-TEG-301

0 20 40 60 80 100

0,001 0,01 0,1 1 10 10

MASSEPROSENT AV KORN MINDRE ENN d

KORNDIAMETER

A B C D E

LEIRE SILT SAND GRUS

STEIN

FIN MIDDELS GROV FIN MIDDELS GROV FIN MIDDELS GROV

C D

u= D⁶⁰ C D 10

D D

z= ²³⁰

60 10

( )( )

www.multiconsult.no

(27)

Prosjekt Prosjektnummer: 10220735. Rapportnummer: RIG-RAP-001 Borhull

Innhold Dybde (m)

Utført Kontrollert Godkjent Forsøkstype

Region Dato utført Revisjon Figur

Rev. dato

450.1

mash vt CRH

Midt 12.10.2020 14.10.20200

2,55

Utfylling i sjø

Spenningssti i skjærfase, σ'r-τ plott (NTNU)

CAUc

10

0,5

1,01,52,04,06,0 8,010,0 05101520250510

15

20 Effektiv radialspenning, σ'r(kPa)

Mak s s kjæ rsp enni ng, τ (kP max

a)

εa = 0,5 1,0 1,5 2,0 4,0 6,0 8,0 10,0 (%)

v2020.01

(28)

Innhold Dybde (m)

Rev. dato 0

450.2

Midt 12.10.2020 14.10.2020

Utfylling i sjø

¹⁰

Spenningssti i skjærfase, p'-q plott 2,55

mash vt CRH CAUc

0,5

1,01,52,0 4,0

6,0 8,010,0 05101520253005101520

25 Effektiv middelspenning, p' (kPa)

Dev iat ors penn ing , q (k Pa)

εa = 0,5 1,0 1,5 2,0 4,0 6,0 8,0 10,0 (%)

v2020.01

(29)

Innhold Dybde (m)

Rev. dato

Utfylling i sjø

¹⁰

Spenningssti i skjærfase, s'-τ plott (MIT) 2,55

mash vt CRH CAUc

0

450.3

Midt 12.10.2020 14.10.2020

0,5

1,01,52,0 4,06,0 8,010,0 051015200510

15

20 Effektive mean stress, s' (kPa)

Mak s s kjæ rsp enni ng, τ (kP max

a)

εa = 0,5 1,0 1,5 2,0 4,0 6,0 8,0 10,0 (%)

v2020.01

(30)

Innhold Dybde (m)

Rev. dato

Utfylling i sjø

¹⁰

Bruddutvikling i skjærfase, εa-τ og εa-u plott 2,55

mash vt CRH CAUc

0

450.4

Midt 12.10.2020 14.10.2020

0,5

1,0 1,5 2,0 4,0 6,0 8,0 10,0

0 2 4 6 8 10 12

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0

Maks skjærspenning, τmax(kPa)

Aksialtøyning, ε_a(%)

0,5 1,0

1,5 2,0

4,0 6,0 8,0 10,0

0 2 4 6 8 10 12 14 16

0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0

Poretrykk, u (kPa)

Aksialtøyning, ε_a(%)

v2020.01

(31)

Innhold Dybde (m)

Rev. dato

Utfylling i sjø

¹⁰

Konsolidering 2,55

mash vt CRH CAUc

0

450.5

Midt 12.10.2020 14.10.2020

-1,0 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Utpresset porevann, ΔVb(cm³)

Tid, t (timer)

0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1

0 1 2 3 4 5 6 7 8 9

B-verdi, Δσb/Δσr(cm³)

Tid, t (minutter) Tolket

B1 B-verdi 0,996

v2020.01

(32)

Vurdering av anvendelsesklasse ihht. ISO 22476-1:2012

(kPa) (%) (%)

24,7 0,5 1,0

35 5 10

100 5 15

200 5 15

500 5 20

1 1 1

11

Kommentarer:

Prosjekt Prosjektnummer: 10220735 Rapportnummer: 2 Borhull

Innhold Sondenummer

Tegnet Kontrollert Godkjent Anvend.klasse

Utførende Dato sondering Revisjon RIG-TEG

Rev. dato

15 25

Tillatt nøyaktighet klasse 3 Registrert etter sondering (kPa) Avvik under sondering(kPa) Maksverdi under sondering (kPa)

Maksimal temperatureffekt (kPa) 0,2 0,0 0,0

5

(kPa) (kPa) (%)

0,3 0,1 0,1

5 Tillatt nøyaktighet klasse 1

Tillatt nøyaktighet klasse 2 3

25 50

5172,4

OK OK OK OK OK

Spissmotstand Sidefriksjon Poretrykk Helning Temperatur

Tillatt nøyaktighet klasse 4 50

Anvendelsesklasse

Anvendelsesklasse måleintervall

Måleverdier under kapasitet/krav

1 1 1

Anvendelsesklasse

10 2

Samlet nøyaktighet (kPa)

0,0000 Maks ubelastet temp. effekt (kPa)

Temperaturområde (°C)

Spissmotstand Sidefriksjon Poretrykk

0,3 0,1

0,279

23,9 0,3 -0,1

NC Sonde og utførelse

Sondenummer Type sonde Kalibreringsdato

52850 23.05.2019

Boreleder

Temperaturendring (°C) Maks helning (°)

Geir Anders 1,43,6

Dato sondering 03.10.2020 Maks avstand målinger (m) 0,02

0,553 0,85103,87

Registrert før sondering (kPa) 461,4

Poretrykk 22

0,6455 0,0096 0,0191-

Oppløsning 2¹⁸ bit (kPa) Skaleringsfaktor

Sidefriksjon 0,50,5

1182 3958-

NA NB

Multiconsult 03.10.2020 35

10 5285 Testprosjekt

Dokumentasjon av utstyr og målenøyaktighet

1 500.1

FRA CRH CRH

8675,2 130,1

Maksimal last (MPa)

Arealforhold

31,3 145,1

Kalibreringsdata

Filtertype Spaltefilter

Nullpunktskontroll Spissmotstand

5050 Måleområde (MPa) 3997

Oppløsning 2¹² bit (kPa) -

-23,9

Z:\O10220\10220735-01\10220735-01-03 ARBEIDSOMRAADE\10220735-01 RIG\10220735-01-20 RAP-001\10220735 - BP10_CPTu_2020_01_MC1.xlsxCPTu v.2020.01

(33)

Innhold Sondenummer

Rev. dato

500.2

Multiconsult 03.10.2020

In-situ poretrykk, total- og effektiv vertikalspenning i beregninger

5285

FRA CRH CRH

1 Testprosjekt 10

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

0 10 20 30 40 50 60 70 80 90

Dybde (m)

u₀, GVS ,u_hydr, σ_v0, σ'_v0(kPa)

(34)

Innhold Sondenummer

Rev. dato

FRA CRH CRH

1 Testprosjekt 10

Måledata og korrigerte måleverdier

5285

500.3

0 0 0 1 1 1 0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

0 2 000 4 000 6 000

Dybde (m)

q_c, q_t, q_n(kPa) ρ (Ωm)

0 f_s, f 20_t(kPa) 40

‐ 200 ‐ 100u₀, u₂ 0, Δu(kPa) 100 200

0 i (°) , T (°C)5 10

(35)

Innhold Sondenummer

Rev. dato

FRA CRH CRH

1

500.4

Avledede dimensjonsløse forhold

5285

Testprosjekt 10

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

0,0 0,5 1,0 1,5

Dybde (m)

Bq (-)

0 R_f(%)5 10

0 5 N_m10(-) 15a=0kPa20

(36)

Godkj.

Tegn. Kontr.

Dato

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

PROFIL A 10220735 RIG-TEG-600 ^1:400

2020-10-19

FRA CRH CRH

00 RIG A3L

KARTGRUNNLAG:

KOORDINATSYSTEM:

(37)

Godkj.

Tegn. Kontr.

Dato

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

PROFIL B 10220735 RIG-TEG-601 ^1:400

2020-10-19

FRA CRH CRH

00 RIG A3L

KARTGRUNNLAG:

KOORDINATSYSTEM:

(38)

Godkj.

Tegn. Kontr.

Dato

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

PROFIL C 10220735 RIG-TEG-602 ^1:250

2020-10-19

FRA CRH CRH

00 RIG A3L

KARTGRUNNLAG:

KOORDINATSYSTEM:

(39)

Godkj.

Tegn. Kontr.

Dato

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

PROFIL D 10220735 RIG-TEG-603 ^1:200

2020-10-19

FRA CRH CRH

00 RIG A3L

KARTGRUNNLAG:

KOORDINATSYSTEM:

(40)

Godkj.

Tegn. Kontr.

Dato

Tegningsnr.

Oppdragsnr.

Kontrollert

Dato Målestokk

Rev.

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

PROFIL E 10220735 RIG-TEG-604 ^1:200

2020-10-19

FRA CRH CRH

00 RIG A3L

KARTGRUNNLAG:

KOORDINATSYSTEM:

Utfylling i sjø

RAPPORT

Utfylling i sjø

INNHOLDSFORTEGNELSE

TEGNINGER

BILAG

1 Innledning

2 Områdebeskrivelse

3 Geotekniske grunnundersøkelser

4 Grunnforholdbeskrivelse

5 Geoteknisk evaluering av resultatene

6 Behov for supplerende grunnundersøkelser

7 Referanser

H.I. Giørtz

Utfylling i sjø

10220735 RIG-TEG-000

www.multiconsult.no

SKRUPLATEFORSØK

PORETRYKKMÅLING PRØVEGROP

PRØVESERIE TOTALSONDERING

RAMSONDERING

BERG I DAGEN VINGEBORING

TRYKKSONDERING DREIETRYKKSONDERING BERGKONTROLLBORING DREIESONDERING

ENKEL SONDERING KJERNEBORING

BP 1 TEGNFORKLARING

H.I. Giørtz

Utfylling i sjø

BORPLAN 10220735 RIG-TEG-001 1:1500

2020-10-16

FRA CRH CRH

00

RIG A3

www.multiconsult.no

H.I. Giørtz

Oppfylling i sjø

Sonderingsprofiler - Totalsonderinger 10220735 RIG-TEG-010 1:250

2020-10-16

FRA CRH CRH

00

RIG A3LL

PRØVESERIE

00 C RH vt

mash

RIG-TEG-200

10220735 Utfylling i sjø

H.I. Giørtz

PRØVESERIE

00 C RH vt

mash

RIG-TEG-201

10220735 Utfylling i sjø

H.I. Giørtz

PRØVESERIE

00 C RH vt

mash

RIG-TEG-202

10220735 Utfylling i sjø

H.I. Giørtz

KORNGRADERING

00

RIG-TEG-300

10220735

KORNGRADERING

10220735

00

RIG-TEG-301

450.1

Utfylling i sjø

450.2

Utfylling i sjø

Utfylling i sjø

450.3

Utfylling i sjø

450.4

Utfylling i sjø

450.5

10 5285 Testprosjekt

1 500.1

500.2

5285

BORPLAN 10220735 RIG-TEG-001 ^1:1500

Sonderingsprofiler - Totalsonderinger 10220735 RIG-TEG-010 ^1:250

PROFIL A 10220735 RIG-TEG-600 ^1:400

PROFIL B 10220735 RIG-TEG-601 ^1:400

PROFIL C 10220735 RIG-TEG-602 ^1:250

PROFIL D 10220735 RIG-TEG-603 ^1:200

PROFIL E 10220735 RIG-TEG-604 ^1:200
