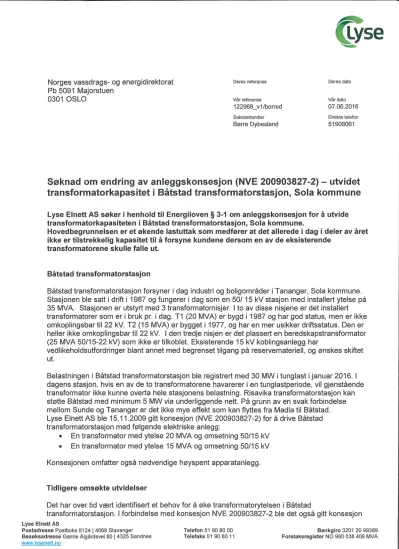

avse
Norges vassdrags— og energidirektorat Deres referanse Deresdato
Pb 5091 Majorstuen
0301 OSLO Vårreferanse Vårdato
122968—v1/borred 07.06.2016
Saksbehandler Direkte telefon
Børre Dybesland 51908061
Søknad om endring av anleggskonsesjon (NVE 200903827-2) — utvidet transformatorkapasitet i Båtstad transformatorstasjon, Sola kommune
Lyse Elnett AS søker i henhold til Energiloven § 3-1 om anleggskonsesjon for å utvide transformatorkapasiteten i Båtstad transformatorstasjon, Sola kommune.
Hovedbegrunnelsen er et økende lastuttak som medfører at det allerede i dag i deler av året ikke er tilstrekkelig kapasitet til å forsyne kundene dersom en av de eksisterende
transformatorene skulle falle ut.
Båtstad transformatorstasjon
Båtstad transformatorstasjon forsyner i dag industri og boligområder i Tananger, Sola kommune.
Stasjonen ble satt i drift i 1987 og fungerer i dag som en 50/ 15 kV stasjon med installert ytelse på 35 MVA. Stasjonen er utstyrt med 3 transformatornisjer. l to av disse nisjene er det installert transformatorer som er i bruk pr. i dag. T1 (20 MVA) er bygd i 1987 og har god status, men er ikke omkoplingsbar til 22 kV. T2 (15 MVA) er bygget i 1977, og har en mer usikker driftsstatus. Den er heller ikke omkoplingsbar til 22 kV.
l
den tredje nisjen er det plassert en beredskapstransformator (25 MVA 50/15—22 kV) som ikke er tilkoblet. Eksisterende 15 kV koblingsanlegg harvedlikeholdsutfordringer blant annet med begrenset tilgang på reservemateriell, og ønskes skiftet ut.
Belastningen i Båtstad transformatorstasjon ble registrert med 30 MW i tunglast ijanuar 2016. l dagens stasjon, hvis en av de to transformatorene havarerer i en tunglastperiode, vil gjenstående transformator ikke kunne overta hele stasjonens belastning. Risavika transformatorstasjon kan støtte Båtstad med minimum 5 MW via underliggende nett. På grunn av en svak forbindelse mellom Sunde og Tananger er det ikke mye effekt som kan flyttes fra Madla til Båtstad.
Lyse Elnett AS ble 15.11.2009 gitt konsesjon (NVE 200903827-2) for å drive Båtstad transformatorstasjon med følgende elektriske anlegg:
. En transformator med ytelse 20 MVA og omsetning 50/15 kV
.
En transformator med ytelse 15 MVA og omsetning 50/15 kV Konsesjonen omfatter også nødvendige høyspent apparatanlegg.Tidligere omsøkte utvidelser
Det har over tid vært identifisert et behov for å øke transformatorytelsen i Båtstad
transformatorstasjon. I forbindelse med konsesjon NVE 200903827-2 ble det også gitt konsesjon
Lyse Elnett AS
Postadresse Postboks 8124 l 4069 Stavanger Telefon 51 90 80 00 Bankgiro 3201 20 99389
Besøksadresse Gamle Ålgårdsvei 80 l 4325 Sandnes Telefaks 51 90 80 11 Foretaksregister NO 980 038 408 MVA wwwlysenettno
på installasjon av en tredje transformator i Båtstad (25 MVA med omsetning 50/22—15 kV). I brev av 15. april 2013 ble Lyse Elnett AS gitt utsatt frist til 31.12.2014 med å etablere stasjonen iht. gitt konsesjon. Dette er ikke gjennomført.
Vurderte løsninger
Lyse Elnett har gjort en vurdering av flere ulike fremtidige løsninger for ny transformatorkapasitet i Båtstad transformatorstasjon.
.
Alt 1: Ny transformator T3 25/32,5 MVA i tillegg til eksisterende T1 og T2. Nytt 22 kV koblingsanlegg. Estimert investering 31,0 mill.o Alt 2: Ny trafo erstatter T2, T1 i drift og eksisterende T3 i beredskap. Nytt 22 kV koblingsanlegg. Estimert investering 27,0 mill.
. Alt 3: Nye T1 og T2. Eksisterende T1 og T2 flyttes til annen stasjon. Nytt 22 kV koblingsanlegg. Estimert investering 34,3 mill.
. Alt 4: Nye T2 og T3, eksisterende T1 i drift. Eksisterende T3 flyttes til annen lagringsplass/stasjon. Nytt 22 kV koblingsanlegg. Estimert investering 38,3 mill.
Konsesjonssøkt løsning
Lyse Elnett AS konsesjonssøker en løsning hvor begge de eksisterende transformatorene i Båtstad skiftes ut med nye 25 MVA 50/15—22 kV transformatorer, alternativ 3. Transformatorene vil installeres med mulighet for forsert luftkjøling, som ekstraordinært kan gi ytelse opp til 32,5 MVA.
De nye transformatorene vil plasseres i eksisterende transformatornisjer 1 og 2, og det vil ikke være behov for bygningsmessige endringer av stasjonen. Samtidig med at eksisterende
transformatorer fjernes vil en benytte muligheten til å renske, og eventuelt utbedre, transformatorgrubene.
Med nye transformatoreri Båtstad (omkoplingsbare 15-22 kV) vil kapasitet og pålitelighet i stasjonen økes vesentlig. Dette vil samtidig være viktig for en fremtidig oppgradering fra 15 kV til 22 kV i distribusjonsnejttet. Nabostasjonene til Båtstad (Madla, Risavika og Sande) er allerede tilrettelagt for 22 kV.
Den konsesjonssøkte løsningen er isolert sett noe dyrere enn den billigste vurderte løsningen. De to transformatorene som skal skiftes ut vil imidlertid ha restverdi i øvrige deler av Lyse Elnett sitt nett.
Det er et stort behov for økt 50/15 kV transformatorkapasitet i Jærnettet. Her er det konkrete planer for en fullstendig ombygging til 132 KV spenningsnivå, noe som antas å være ferdigstilt ca. 2025.
Inntil dette er gjennomført er det behov for midlertidig å styrke 50/15 kV transformering i eksisterende stasjoner i Time kommune. Eksisterende T1 og T2 fra Båtstad planlegges derfor plassert i Holen og Håland transformatorstasjoner. En slik løsning vil medføre at man kan unngå investeringer i nye transformatorer i disse stasjonene. Lyse Elnett AS vil konsesjonssøke en slik løsning om kort tid. Totalt sett vil dette således gi den samfunnsøkonomisk mest lønnsomme løsningen for selskapet og nettkundene. T3 (beredskapstransformator) vurderes også flyttet og tatt i bruk i en annen stasjon, men kan alternativt bli stående i Båtstad.
Det søkes samtidig konsesjon på installasjon av nødvendige høyspent apparatanlegg, herunder 22 kV koblingsanlegg, for de nye transformatorene.
Båtstad transformatorstasjon ligger i et område som man ifremtiden ønsker å drifte på 132 kV, ref.
bl.a KSU 2016. Å benytte omkoblingsbare transformatorer med både 50 og 132 kV
primærspenning ville vært det ideelle i en slik situasjon, men de fysiske mål på transformatorene vil kreve større transformatornisjer. Det er ikke mulig å utvide transformatornisjene på eksisterende tomt. Større bygningsmessige endringer, evt. flytting av stasjon og koblingsanlegg, ønskes utsatt
til 132 kV overgang er planlagt mer detaljert. De nye transformatorene som planlegges satt i drift i Båtstad forventes uavhengig av dette å kunne brukes i 50 kV nettet som vil bestå i vårt nettsystem i minst en transformatorgenerasjon til.
Kostnader og gjennomføringsplan
Kostnadene ved den omsøkte løsningen er estimert til ca. 34,3 MNOK. Investeringen vil i sin helhet bekostes av Lyse Elnett AS. Foreløpige planer tilsier at arbeidene vil påbegynnes i Q3 2016, herunder installasjon av en ny T2. En ny T1 planlegges installert Q3 2017.
Arealbruk og samfunnsmessige konsekvenser
Alt nødvendig arbeid, herunder mellomlagring av utstyr/materiell, vil skje inne på områder tilhørende Båtstad transformatorstasjon/ Lyse Elnett AS. Det er ikke behov for anleggs— eller riggområder utover dette, og det er heller ikke behov for nye eller utbedrede veier. Det søkes derfor ikke om ekspropriasjonstillatelse for gjennomføring av tiltaket.
Gjennomføringen av tiltaket vil ikke gi vesentlige konsekvenser for naturmiljø, landskap, friluftsliv eller samfunnsmessige interesser. Det har vært naboklager knyttet til støy fra stasjonen i Båtstad.
Valg av nye, mer støysvake, transformatorer vil gi redusert støy fra stasjonen. Spesielt gjelder dette når den eldste transformatoren (T2) blir skiftet ut. Støynivå fra stasjonen vil følges opp nærmere i etterkant av etableringen.
Skulle det være spørsmål til søknaden ber vi om at det tas kontakt med Børre Dybesland, avdelingsleder Nettutvikling (borre.dvbeslandälvseno, tlf. 51 90 80 61).
Vennlig hilsen Lyse Elnett AS
i
Torbjørn Johnsen Adm.dir
. Børre Dy sland Avd.leder Nettutvikling Vedlegg:
Vedlegg 1: Oversikt over plassering av Båtstad transformatorstasjon
Vedlegg 2: Enlinjeskjema Båtstad transformatorstasjon — dagens situasjon — Unntatt offl
Vedlegg 3: Enlinjeskjema Båtstad transformatorstasjon
