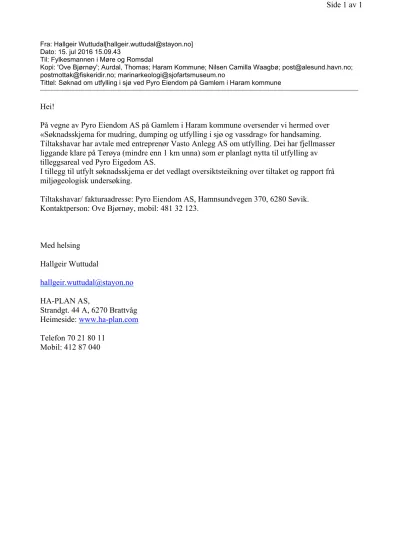

Fra: Hallgeir Wuttudal[hallgeir.wuttudal@stayon.no]
Dato: 15. jul 2016 15.09.43
Til: Fylkesmannen i Møre og Romsdal
Kopi: 'Ove Bjørnøy'; Aurdal, Thomas; Haram Kommune; Nilsen Camilla Waagbø; post@alesund.havn.no;
postmottak@fiskeridir.no; marinarkeologi@sjofartsmuseum.no
Tittel: Søknad om utfylling i sjø ved Pyro Eiendom på Gamlem i Haram kommune
Hei!
På vegne av Pyro Eiendom AS på Gamlem i Haram kommune oversender vi hermed over
«Søknadsskjema for mudring, dumping og utfylling i sjø og vassdrag» for handsaming.
Tiltakshavar har avtale med entreprenør Vasto Anlegg AS om utfylling. Dei har fjellmasser liggande klare på Terøya (mindre enn 1 km unna) som er planlagt nytta til utfylling av tilleggsareal ved Pyro Eigedom AS.
I tillegg til utfylt søknadsskjema er det vedlagt oversiktsteikning over tiltaket og rapport frå miljøgeologisk undersøking.
Tiltakshavar/ fakturaadresse: Pyro Eiendom AS, Hamnsundvegen 370, 6280 Søvik.
Kontaktperson: Ove Bjørnøy, mobil: 481 32 123.
Med helsing Hallgeir Wuttudal
hallgeir.wuttudal@stayon.no HA-PLAN AS,
Strandgt. 44 A, 6270 Brattvåg Heimeside: www.ha-plan.com Telefon 70 21 80 11
Mobil: 412 87 040
Side 1 av 1
18.07.2016
file:///C:/ephorte/PDFConvDocProc/EPHORTE/720141_FIX.HTML
RAPPORT
Utfylling ved Gamlem,Haramkommune
OPPDRAGSGIVER
PyroEiendomAS
EMNE
Miljøgeologiskundersøkelse
DATO/ REVISJON : 13. juli 2016/ 00
DOKUMENTKODE: 418117-RIGm-RAP-001
Dennerapportener utarbeidetav Multiconsulti egenregieller på oppdrag fra kunde. Kundensrettigheter til rapporten er regulert i oppdragsavtalen.
Tredjeparthar ikkerett til å anvenderapporten eller deler avdenneuten Multiconsultsskriftligesamtykke.
Multiconsulthar intet ansvardersomrapporteneller deler av dennebrukes til andreformål, på annenmåte eller avandreenn det Multiconsultskriftlig har avtalt eller samtykkettil. Deleravrapportensinnhold er i tillegg beskyttetav opphavsrett. Kopiering,distribusjon,endring,bearbeidelse eller annenbruk av rapportenkan ikkeskjeuten avtalemed Multiconsult eller eventuellannenopphavsrettshaver.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse INNHOLDSFORTEGNELSE
INNHOLDSFORTEGNELSE
1 Innledning...5
1.1 Områdeinformasjon...5
1.2 Forurensningskilder...6
1.3 Planlagttiltak ...7
1.4 Interessekonflikter...8
1.4.1 Verneområder...8
1.4.2 Fiskeriog havbruk...8
1.4.3 Kulturminner...8
2 Utført undersøkelse...9
2.1 Feltarbeid...9
2.2 Kjemiskeanalyser...10
3 Resultater...11
3.1 Feltobservasjoner...11
3.2 Kornstørrelse og TOC...12
3.3 Kjemiskeanalyser...13
4 Vurderinger...15 5 Sluttkommentar...Error! Bookmarknot defined.
VEDLEGG
Vedlegg1: Analyserapport
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 1 Innledning
418117-RIGm-RAP-001 13. juli 2016/ 00 Side5 av 15
1 Innledning
PyroEiendomASplanleggerutfylling i strandsonenvedGamlemi HaramKommune.
Multiconsulter i den forbindelseengasjertfor å biståmed miljøtekniskeundersøkelserog vurdere konsekvenserav tiltaket mot gjeldenderegelverk.
Foreliggenderapport inneholderen beskrivelseav utførte undersøkelser,inklusiveprøvetaking, observasjoner,analyseresultaterog vurderingerav resultater.
Rapportenvil væreet vedleggtil søknadom tillatelsetil utfylling.
1.1 Områdeinformasjon
Områdetsomskalfyllesut liggeri LånavikavedGamlemi Haramkommune.
Figur1 Oversiktskartsomviserbeliggenhettil området,markert medsort sirkel(kilde:kart.finn.no).
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 1 Innledning
Figur2 FlyfotooverGamlem.Områdetsomskalsøkesutfylt er markertmedrød sirkel(kilde:kart.finn.no).
1.2 Forurensningskilder
Det er ikkeregistrertforurensningskildersomantaså væreav betydningfor sedimentkvaliteteni utfyllingsområdet.Det er registrerten ventilasjonskanalfor utblåsningav sveiserøyk,på fabrikkens sørvegg,samten gammelskinnefor opphalav fritidsbåt til et nausti nærheten.
VardSøviknesliggerca.1,2 km sørfor tiltaksområdet, men er avgrensetav utfylt vei fra Gamlemtil
Terøya.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 1 Innledning
418117-RIGm-RAP-001 13. juli 2016/ 00 Side7 av 15
1.3 Planlagttiltak
Planlagtutfylling vil væreen videreføringav eksisterendefylling på sjøbunn.Anslåttomfanger vist på anbudstegningfra HA-PLANASi Figur3.
Figur3 Utsnitt av anbudstegning1610-02fra HA-PLANAS.
I førsteomgangvil det søkesom utfylling av et arealpå ca.1800m
2, men totalt vil reguleringsplanen med landarealerog utfylling, omfatte ca.19 000m
2. Undersøkelsensomnå er utført vurdereså være dekkendeogsåfor dissearealene,somer vist i Figur4.
Figur4 Reguleringsplan, tegningsnr.1610-01,utarbeidetav HA-PLANAS
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 1 Innledning
1.4 Interessekonflikter
1.4.1 Verneområder
Nærmesteverneområdeer Løvsøyrevetfuglefredningso mråde,vist på kart i Figur5. Verneområdet er avgrensetav en fylling/sjeteog Bjørnøybruaca.1,5 km nord for Gamlem.Fyllingved Gamlem antaså ikke ha konsekvenserfor dyre-/fuglelivvedLøvsøyrevet.
Figur5 Løvsøyrevetfuglefredningsområde.
1.4.2 Fiskeriog havbruk
Det er ikkeregistrertakvakulturkonsesjoner eller låssettingsplasser i umiddelbarnærhetav Gamlem.
Det må antasat områdetbenyttestil fritidsfiske.
1.4.3 Kulturminner
Riksantikvarens kulturminnedatabase(www.kulturminnesok.no ) viseringenregistrertekulturminner
i sjø,somvil kommei konflikt med utfyllingen.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 2 Utført undersøkelse
418117-RIGm-RAP-001 13. juli 2016/ 00 Side9 av 15
2 Utført undersøkelse
2.1 Feltarbeid
Feltarbeidmed innsamlingav sedimentprøverble utført 10. juni 2016.Det ble hentet inn sedimenter fra fjæresoneni nivåunder lavestelavvann,samtfra områdermed størrevanndyp.Alle
sedimentprøverer hentet fra 0 – 10 cm.
Sedimenteri fjærsonenble tatt vedhjelp av spadeog ført direkte over i prøveemballasje.
Vedstørrevanndypble sedimenterinnhentet ved hjelp av en Ekmangrabb,fra båt. OveBjørnøyfra PyroEiendomASbisto sombåtfører.Grabbhuggeneble vurdert i forhold til fyllingsgradog utvasking, og forkastetdersomprøvematerialetvar forringet. Forhvert grabbhivble det gjort subjektive
vurderingerav sedimentene,somomfatter beskrivelseav fysisksammensetning/ korngradering, lagdeling,farge,lukt, biologiskaktivitet, etc.
Det ble tatt totalt 5 prøverav overflatesedimenter,i nivå0 – 10 cm.Prøveneble oppbevarti diffusjonstetteposerog nedfryst.Et utvalgav 3 prøverble sendttil laboratoriumfor kjemiske analyser.
Posisjonsbestemmelse av prøvestasjonerer gjort vedoppmålingi felt, og overført på kartdata.Det er ikke benyttet GPS-målinger. Koordinaterer hentet ut fra karttjenestenwww.gislink.no.
Plasseringav prøvestasjonerer vist på flyfoto i Figur 6. Stedligedataog beskrivelseav prøveneer vist i Tabell1.
Figur6 Plasseringav prøvepunkter.I punktet medhvit fargelyktesdet ikkeå henteoppprøvemateriale.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 2 Utført undersøkelse
Tabell1 Prøvedata.Stasjonkoordinater,vanndybdeog sedimentbeskrivelser.
Stasjons_id
Euref89, UTM32 Kommentar
Øst Nord
1 359906 6939526 Sandog finsand,innslagav steinog skjellrester.
2 359898 6939514 Sandog finsand,innslagav steinog skjellrester.
3 359886 6939489 Steinog skjell,noe sand.Genereltgrovemasser
4 359867 6939503 Sandog finsand
5 359876 6939522 4 x grabbhiv.Ingenprøvemateriale.
6 359872 6939564
Bløt sandog finsand.Sortesedimentermed antatt høyt organiskinnholdog svaklukt av H
2S.
2.2 Kjemiskeanalyser
Totalt 3 prøver,fra punktene1, 4 og 6, ble analysertfor innhold av tungmetaller(As,Pb,Cd,Cr,Cu, Hg,Ni og Zn),PAH
16, PCB
7og TBT.Det ble ogsåutført analyserav kornfordeling(>63µm og <2µm) og TOC(totalt organiskkarbon).
Prøversomikkeer sendttil analyseroppbevaresinntil 3 månederetter rapportensutgivelse.
Kjemiskeanalyserble utført av ALSNorge,somhar akkrediteringfor analysenesomer utført.
Laboratorietsrapport er gjengitti vedlegg1.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 3 Resultater
418117-RIGm-RAP-001 13. juli 2016/ 00 Side11 av 15
3 Resultater
3.1 Feltobservasjoner
Langsfjæresonenble det observertsandog stein,og genereltoverflatesedimenteruten særlig innhold av finstoff. Andelensandvirker høyerevedprøvepunkt1 og 2 enn vedprøvepunkt3, hvor overflatesedimentenehaddehøyereinnhold av stein.
Bilderer vist i Figur7.
Fjæresonevedprøvepunkt3. Stein. Fjæresonevedprøvepunkt1. Sandog stein.
Prøvemateriale,prøvepunkt3. Områdetsomplanleggesutfylt.
Figur7 Feltobservasjoner i fjæresonen.
I grabbprøveneble det vedprøvepunkt4 registrertlysgråsand,vedprøvepunkt5 var det kompakt
bunn,og det lyktesikkeå hente opp sedimentprøve,mensdet ved prøvepunkt6 var bløte mørkegrå
sedimentermed høyereinnhold av organiskmateriale.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 3 Resultater
Grabbprøvefra prøvepunkt4. Grabbprøvefra prøvepunkt6.
3.2 Kornstørrelseog TOC
Totalt innhold avorganiskkarbon(TOC)siernoe om forholdet mellom tilførselog
nedbrytningshastighetavorganiskmaterialei sedimentene.Høytinnholdav organiskmaterialetyder på et ubalansertforhold mellom tilførselog nedbrytning,enten forårsaketavstor tilførsel eller dårligeforhold for nedbrytning.Forurensningi sedimenterkanredusereden biologiskeaktiviteten, og bidra til at nedbrytningsevnenblir redusert.
Organiskemiljøgifter er hydrofobeog bindeslett til partikler,særligorganiskepartikler. Høytinnhold av TOCkanogsåindikereat de organiskemiljøgifteneer sterkt bundet til sedimentene,og dermeder mindre tilgjengeligfor spredning.
Resultaterav analyserfor tørrstoff, korngradering(>63µmog <2µm) og totalt organiskinnhold er vist i Tabell2. Kornfordelinger illustrert i Figur8.
Tabell2 Innholdav tørrstoff, kornstørrelseog TOC.
Parameter Prøve
1 4 6
Tørrstoff% 86,8 80,5 45,8
Kornstørrelse>63µm % 99,6 99,1 63,4
Kornstørrelse<2µm % <0,1 <0,1 0,7
TOC%TS 0,120 0,169 3,28
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 3 Resultater
418117-RIGm-RAP-001 13. juli 2016/ 00 Side13 av 15
Figur8 Fordelingav leire,silt og sandi prøvene.
Analyseneviserat prøvenepraktisktalt ikkeinneholder finstoff i leirfraksjonen(< 2 µm). Prøve1 og 3 inneholderi all hovedsaksandog grus,mensprøve5 ogsåinneholdernoe materialei siltfraksjonen.
Innholdetav totalt organiskkarboner lavt i alle prøvene,med høyestinnhold i prøve5.
3.3 Kjemiskeanalyser
Miljødirektoratet har gitt ut veilederenTA-2229/2007«Klassifisering av miljøkvaliteti fjorder og kystfarvann».
I veilederener konsentrasjoneravmiljøgifter delt inn i 5 ulike tilstandsklasser,fra «Bakgrunn»til
«Sværtdårlig».
Tilstandsklassene er benyttet somsammenligningsgrunnlag, og konsentrasjonerav miljøgifter i sedimentprøveneer gitt fargekodebasertpå denneklassifiseringen.
Tilstandsklassene er vist i Tabell3.
Enoversiktover analyseresultatenefra de kjemiske analyseneer vist i Tabell4. Laboratoriets analyserapporter gitt i vedlegg1.
Tabell3 Tilstandsklasser for klassifiseringav miljøgifter i sedimenter(veilederTA-2229/2007).
I Bakgrunn
II God
III Moderat
IV Dårlig
V Sværtdårlig Bakgrunnsnivå Ingentoksiske
effekter
Kroniskeeffekter ved
langtidseksponering
Akutt toksiske effekter ved
korttidseksponering
Omfattende
akutt-toksiske
effekter
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 3 Resultater
Tabell4 Analyseresultatergitt i mg/kg TS.I tabellener innholdetav enkeltparameterefargelagtiht.
tilstandsklasse-inndelingen sombeskreveti Tabell3. Forresultatermarkert med*, er påvistnivå under laboratorietsdeteksjonsgrenser somtilsvarertilstandsklasse2 ellerlavere.ForTBTer forvaltningsmessige tilstandsklasserbenyttet.
Parameter 1 4 6
Arsen <0,50 <0,50 5,67
Bly 2,4 1,5 24,2
Kobber 4,41 2,24 74,2
Krom 6,99 4,88 33,2
Kadmium <0,10 <0,10 0,51
Kvikksølv <0,20 <0,20 <0,20
Nikkel <5 <5 17,7
Sink 16,1 8,5 90
PAH Ikkepåvist Ikkepåvist 0,25
Benso(a)pyren Ikkepåvist Ikkepåvist 0,049
PCB Ikkepåvist Ikkepåvist 0,0076
TBT <0,001 <0,001 0,0524
Tabellenviserat sedimenteneer lite påvirketav forurensning.Det er påvistTBTog kobberi tilstandsklasse4, samtkadmium,benso(a)pyrenog PCBi tilstandsklasse2 i prøve6. Deandre sedimentprøvenevurderessomrenemed hensyntil undersøkteparametere.
Det bemerkesat høyesteinnholdav forurensninger påvisti prøvenmed høyestinnholdav finere
partikler og TOC.Høyestepåvistetilstandsklassefor de enkeltestasjoneneer vist i Figur9.
Utfylling ved Gamlem,Haramkommune multiconsult.no
Miljøgeologiskundersøkelse 4 Vurderinger
418117-RIGm-RAP-001 13. juli 2016/ 00 Side15 av 15
Figur9 Prøvepunkterfargelagtiht. høyestepåvistetilstandsklasse.Blå= tilstandsklasse1, oransje=
tilstandsklasse4. Lilla linje markerergrensefor planlagt utfylling, mensrød linje markerergrensefor utfyllingsareali reguleringsplan.
4 Vurderinger
Undersøkelsene viserat sedimentenei fjæresonener lite påvirketav forurensning.Dette er et områdehvor sedimenteneer utsatt for bølgeerosjon,og eventuellforurensningvil værevasketut sammenmed finstoffandelen.
I prøve6 er det påvistTBTog kobberi tilstandsklasse4. Dennetypen forurensning,med påviste nivåer,forefinnesnormalt i sedimenterder det har foregått maritime aktiviteter. Prøvener tatt ved ca.dybde7 meter, og innhold av silt og organiskmaterialeer høyereenn i fjæresonen.Nivåeneer likevellavesammenlignetmed sedimenterlangshavnerog mer trafikkerte arealer.
Kornfordelingsanalysene viserat overflatesedimentenepå områdetinneholderlite finstoff i
leirfraksjonen(<2µm),og primært sandog groveremateriale. Påvisteforurensningerer hovedsakelig knyttet til finstoffandeleni sedimentene,somutgjør en liten andelav det totale volumet.
At sedimentenei hovedsakbestårav materialei sand-og grusfraksjonenmedførerogsåat negative konsekvenser(oppvirvling/massefortrengning) somfølgeav utfyllingenvil værebegrensetog lokal (resedimenteringskjerraskt).Risikofor spredningsomfølgeav denneutfyllingenvurderesav den grunnsomliten.
Tiltakmed formål å hindreoppvirvlingog spredningvurderesikke å værepåkreveti dette tilfellet.
Sliketiltak ville sannsynligvisikkegitt noenmålbareffekt, ettersomTBTer vanligforekommendei sedimenternært havnerog trafikkområder.Det må antasat sedimenteneutenomområdetsom berøresav utfyllingeninneholder tilsvarendenivåerav TBTog kobber.
Somen følgeav at det er påvistforurensningi sedimentenepå området,kreverutfylling tillatelsefra
FylkesmanneniMøre og Romsdal,iht. Forurensningsforskriftens kapittel 22. Kravom søknadtil
tillatelsegjelderogsådersomutfyllingenkrevermudringav hensyntil stabilitet/geotekniskeforhold.
Rappo rt
Side 1 (6)
N1608873
1U2YJJYW56H
Mottatt dato 2016-06-15 Multic on sult AS - Ålesund
Utstedt 2016-06-28 Marius Moe
Ålesund Servicebo ks 9 N-6025 Ålesund Norge
Prosjekt Pyro Eiendom AS
Bestnr 418117
Analyse av sediment
Deres prøvenavn 1
Sedimen t/slam
Labnummer N00436281
Anal yse Resultater Usikke rhet (±) Enhet Metod e Utf ørt Sign
Tørr stoff (E) 86.8 5.24 % 1 1 CAFR
Vann inn hold 13.2 0.82 % 1 1 CAFR
Korns tørr else >63 µm 99.6 10.0 % 1 1 CAFR
Korns tørr else <2 µm <0.1 % 1 1 CAFR
Kornfordeling --- se vedl. 1 1 CAFR
TOC 0.120 % TS 1 1 CAFR
Naft alen <10 µg/kg TS 1 1 CAFR
Acena ft ylen <10 µg/kg TS 1 1 CAFR
Acena ft en <10 µg/kg TS 1 1 CAFR
Fluo ren <10 µg/kg TS 1 1 CAFR
Fenan tren <10 µg/kg TS 1 1 CAFR
Antracen <10 µg/kg TS 1 1 CAFR
Fluo ranten <10 µg/kg TS 1 1 CAFR
Pyren <10 µg/kg TS 1 1 CAFR
Benso (a)antracen^ <10 µg/kg TS 1 1 CAFR
Kr ysen^ <10 µg/kg TS 1 1 CAFR
Benso (b)fl uoranten^ <10 µg/kg TS 1 1 CAFR
Benso (k)fl uoranten^ <10 µg/kg TS 1 1 CAFR
Benso (a)pyren^ <10 µg/kg TS 1 1 CAFR
Dibenso (ah)antracen^ <10 µg/kg TS 1 1 CAFR
Benso (gh i)perylen <10 µg/kg TS 1 1 CAFR
Indeno (123cd)pyren^ <10 µg/kg TS 1 1 CAFR
Sum PAH-16* n.d. µg/kg TS 1 1 CAFR
Sum PAH carcinoge ne^* n.d. µg/kg TS 1 1 CAFR
PCB 28 <0.70 µg/kg TS 1 1 CAFR
PCB 52 <0.70 µg/kg TS 1 1 CAFR
PCB 101 <0.70 µg/kg TS 1 1 CAFR
PCB 118 <0.70 µg/kg TS 1 1 CAFR
PCB 138 <0.70 µg/kg TS 1 1 CAFR
PCB 153 <0.70 µg/kg TS 1 1 CAFR
Rappo rt
Side 2 (6)
N1608873
1U2YJJYW56H
__________________________________________________________________
ALS Laboratory Group Norway AS PB 643 Skøyen
N-0214 Oslo Norway
Web: www.alsglobal.no E-post: info.on@alsglobal.com Tel: + 47 22 13 18 00
Fax: + 47 22 52 51 77
Dokumentet er godkjent og digitalt signert av Deres prøvenavn 1
Sedimen t/slam
Labnummer N00436281
Anal yse Resultater Usikke rhet (±) Enhet Metod e Utf ørt Sign
Cd (Kadm ium) <0.10 mg/kg TS 1 1 CAFR
Hg (Kvikksø lv) <0.20 mg/kg TS 1 1 CAFR
Ni (Nikke l) <5.0 mg/kg TS 1 1 CAFR
Zn (Sink) 16.1 3.2 mg/kg TS 1 1 CAFR
Tørr stoff (L) 78.1 2 % 2 V MAMU
Monobu tylti nnka ti on <1 µg/kg TS 2 C MAMU
Dibut ylti nnka ti on <1 µg/kg TS 2 C MAMU
Tribu tylti nnka ti on <1 µg/kg TS 2 C MAMU
Rappo rt
Side 3 (6)
N1608873
1U2YJJYW56H
Deres prøvenavn 4
Sedimen t/slam
Labnummer N00436282
Anal yse Resu lt ater Usikke rhet (±) Enhet Metod e Utf ørt Sign
Tørr stoff (E) 80.5 4.86 % 1 1 CAFR
Vann inn hold 19.4 1.20 % 1 1 CAFR
Korns tørr else >63 µm 99.1 9.9 % 1 1 CAFR
Korns tørr else <2 µm <0.1 % 1 1 CAFR
Kornfordeling --- se vedl. 1 1 CAFR
TOC 0.169 % TS 1 1 CAFR
Naft alen <10 µg/kg TS 1 1 CAFR
Acena ft ylen <10 µg/kg TS 1 1 CAFR
Acena ft en <10 µg/kg TS 1 1 CAFR
Fluo ren <10 µg/kg TS 1 1 CAFR
Fenan tren <10 µg/kg TS 1 1 CAFR
Antracen <10 µg/kg TS 1 1 CAFR
Fluo ranten <10 µg/kg TS 1 1 CAFR
Pyren <10 µg/kg TS 1 1 CAFR
Benso (a)antracen^ <10 µg/kg TS 1 1 CAFR
Kr ysen^ <10 µg/kg TS 1 1 CAFR
Benso (b)fl uoranten^ <10 µg/kg TS 1 1 CAFR
Benso (k)fl uoranten^ <10 µg/kg TS 1 1 CAFR
Benso (a)pyren^ <10 µg/kg TS 1 1 CAFR
Dibenso (ah)antracen^ <10 µg/kg TS 1 1 CAFR
Benso (gh i)perylen <10 µg/kg TS 1 1 CAFR
Indeno (123cd)pyren^ <10 µg/kg TS 1 1 CAFR
Sum PAH-16* n.d. µg/kg TS 1 1 CAFR
Sum PAH carcinoge ne^* n.d. µg/kg TS 1 1 CAFR
PCB 28 <0.70 µg/kg TS 1 1 CAFR
PCB 52 <0.70 µg/kg TS 1 1 CAFR
PCB 101 <0.70 µg/kg TS 1 1 CAFR
PCB 118 <0.70 µg/kg TS 1 1 CAFR
PCB 138 <0.70 µg/kg TS 1 1 CAFR
PCB 153 <0.70 µg/kg TS 1 1 CAFR
PCB 180 <0.70 µg/kg TS 1 1 CAFR
Sum PCB-7* n.d. µg/kg TS 1 1 CAFR
As (Arsen) <0.50 mg/kg TS 1 1 CAFR
Pb (Bly) 1.5 0.3 mg/kg TS 1 1 CAFR
Cu (Koppe r) 2.24 0.45 mg/kg TS 1 1 CAFR
Cr (Krom) 4.88 0.98 mg/kg TS 1 1 CAFR
Cd (Kadm ium) <0.10 mg/kg TS 1 1 CAFR
Hg (Kvikksø lv) <0.20 mg/kg TS 1 1 CAFR
Ni (Nikke l) <5.0 mg/kg TS 1 1 CAFR
Zn (Sink) 8.5 1.7 mg/kg TS 1 1 CAFR
Tørr stoff (L) 79.2 2 % 2 V MAMU
Rappo rt
Side 4 (6)
N1608873
1U2YJJYW56H
__________________________________________________________________
ALS Laboratory Group Norway AS PB 643 Skøyen
N-0214 Oslo Norway
Web: www.alsglobal.no E-post: info.on@alsglobal.com Tel: + 47 22 13 18 00
Fax: + 47 22 52 51 77
Dokumentet er godkjent og digitalt signert av Deres prøvenavn 6
Sedimen t/slam
Labnummer N00436283
Anal yse Resu lt ater Usikke rhet (±) Enhet Metod e Utf ørt Sign
Tørr stoff (E) 45.8 2.78 % 1 1 CAFR
Vann inn hold 54.2 3.28 % 1 1 CAFR
Korns tørr else >63 µm 63.4 6.3 % 1 1 CAFR
Korns tørr else <2 µm 0.7 0.07 % 1 1 CAFR
Kornfordeling --- se vedl. 1 1 CAFR
TOC 3.28 % TS 1 1 CAFR
Naft alen 12 3.77 µg/kg TS 1 1 CAFR
Acena ft ylen <10 µg/kg TS 1 1 CAFR
Acena ft en <10 µg/kg TS 1 1 CAFR
Fluo ren <10 µg/kg TS 1 1 CAFR
Fenan tren 19 5.85 µg/kg TS 1 1 CAFR
Antracen <10 µg/kg TS 1 1 CAFR
Fluo ranten 87 26.0 µg/kg TS 1 1 CAFR
Pyren 70 21.2 µg/kg TS 1 1 CAFR
Benso (a)antracen^ 32 9.76 µg/kg TS 1 1 CAFR
Kr ysen^ 30 9.15 µg/kg TS 1 1 CAFR
Benso (b)fl uoranten^ 67 20.1 µg/kg TS 1 1 CAFR
Benso (k)fl uoranten^ 22 6.68 µg/kg TS 1 1 CAFR
Benso (a)pyren^ 49 14.8 µg/kg TS 1 1 CAFR
Dibenso (ah)antracen^ <10 µg/kg TS 1 1 CAFR
Benso (gh i)perylen 52 15.7 µg/kg TS 1 1 CAFR
Indeno (123cd)pyren^ 50 15.0 µg/kg TS 1 1 CAFR
Sum PAH-16* 490 µg/kg TS 1 1 CAFR
Sum PAH carcin oge ne^* 250 µg/kg TS 1 1 CAFR
PCB 28 1.89 0.566 µg/kg TS 1 1 CAFR
PCB 52 1.70 0.508 µg/kg TS 1 1 CAFR
PCB 101 1.29 0.386 µg/kg TS 1 1 CAFR
PCB 118 1.02 0.304 µg/kg TS 1 1 CAFR
PCB 138 0.80 0.238 µg/kg TS 1 1 CAFR
PCB 153 0.93 0.278 µg/kg TS 1 1 CAFR
PCB 180 <0.70 µg/kg TS 1 1 CAFR
Sum PCB-7* 7.6 µg/kg TS 1 1 CAFR
As (Arsen) 5.67 1.13 mg/kg TS 1 1 CAFR
Pb (Bly) 24.2 4.8 mg/kg TS 1 1 CAFR
Cu (Koppe r) 74.2 14.8 mg/kg TS 1 1 CAFR
Cr (Krom) 33.2 6.64 mg/kg TS 1 1 CAFR
Cd (Kadm ium) 0.51 0.10 mg/kg TS 1 1 CAFR
Hg (Kvikksø lv) <0.20 mg/kg TS 1 1 CAFR
Ni (Nikke l) 17.7 3.5 mg/kg TS 1 1 CAFR
Zn (Sink) 90.0 18.0 mg/kg TS 1 1 CAFR
Tørr stoff (L) 45.4 2 % 2 V MAMU
Monobu tylti nnka ti on 9.79 3.86 µg/kg TS 2 C MAMU
Dibut ylti nnka tio n 88.6 35.4 µg/kg TS 2 C MAMU
Tribu tylti nnka ti on 52.4 16.7 µg/kg TS 2 C MAMU
Rappo rt
Side 5 (6)
N1608873
1U2YJJYW56H
* etter parameternavn indikerer uakkreditert analyse.
n.d. betyr ikke påvist.
n/a betyr ikke analyserbart.
< betyr mindre enn.
> betyr større enn.
Metod esp esifi kasjon
1 «Sediment basispakk e» Risiko vurdering av sediment
Bestemmelse av vann innho ld og tørr stoff
Metode: ISO 11465
Måleprinsipp: Tørrstoff bestemmes gravimetrisk og vanninnhold beregnes utfra målte verdier.
Rapporteringsgrense: 0,10 %
Måleusikkerhet: 5 %
Bestemmelse av Kornfordeling (<63 µm, >63 µm og <2 µm)
Metode: ISO 11277:2009
Måleprinsipp: Laserdiffraksjon
Rapporteringsgrense: 0,10 %
Bestemmelse av TOC
Metode: ISO 10694, EN 13137, EN 15936
Måleprinsipp: Coulometrisk bestemmelse
Rapporteringsgrense: 0,010 %TS
Bestemmelse av po lysykli ske aroma tisk e hydroka rbone r, PAH-16
Metode: EPA 429, EPA 1668, EPA 3550
Måleprinsipp: GC/MSD
Rapporteringsgrenser: 10 µg/kg TS
Måleusikkerhet: 30 %
Bestemmelse av po lyklorerte bif enyler, PCB-7
Metode: EPA 429, EPA 1668, EPA 3550
Måleprinsipp: GC/MSD
Rapporteringsgrenser: 0,7 µg/kg TS
Måleusikkerhet: 30 %
Bestemmelse av metaller, M-1C
Metode: EPA 200.7, ISO 11885, EPA 6010, SM 3120
Måleprinsipp: ICP-AES
Rappo rt
Side 6 (6)
N1608873
1U2YJJYW56H
__________________________________________________________________
ALS Laboratory Group Norway AS PB 643 Skøyen
N-0214 Oslo Norway
Web: www.alsglobal.no E-post: info.on@alsglobal.com Tel: + 47 22 13 18 00
Fax: + 47 22 52 51 77
Dokumentet er godkjent og digitalt signert av Metod esp esifi kasjon
Bestemmelse av ti nno rganiske forbindelser
Metode: ISO 23161:2011
Deteksjon og kvantifisering: GC-ICP-SFMS Rapporteringsgrenser: 1 µg/kg TS
Godk jenner CAFR Camilla Fredriksen MAMU Marte Muri
Unde rleverandør1 C GC-ICP-MS
Ansvarlig laboratorium: ALS Scandinavia AB, Aurorum 10, 977 75 Luleå, Sverige Akkreditering: SWEDAC, registreringsnr. 2030
V Ansvarlig laboratorium: ALS Scandinavia AB, Aurorum 10, 977 75 Luleå, Sverige Akkreditering: SWEDAC, registreringsnr. 2030
1 Ansvarlig laboratorium: ALS Laboratory Group, ALS Czech Republic s.r.o, Na Harf 9/336, Praha, Tsjekkia Lokalisering av andre ALS laboratorier:
Ceska Lipa Bendlova 1687/7, 470 03 Ceska Lipa
Pardubice V Raji 906, 530 02 Pardubice
Akkreditering: Czech Accreditation Institute, labnr. 1163.
Kontakt ALS Laboratory Group Norge, for ytterligere informasjon
Måleusikkerheten angis som en utvidet måleusikkerhet (etter definisjon i "Evaluation of measurement data – Guide to the expression of uncertainty in measurement”, JCGM 100:2008 Corrected version 2010) beregnet med en dekningsfaktor på 2 noe som gir et konfidensinterval på om lag 95%.
Måleusikkerhet fra underleverandører angis ofte som en utvidet usikkerhet beregnet med dekningsfaktor 2. For ytterligere informasjon, kontakt laboratoriet.
Denne rapporten får kun gjengis i sin helhet, om ikke utførende laboratorium på forhånd har skriftlig godkjent annet.
Angående laboratoriets ansvar i forbindelse med oppdrag, se aktuell produktkatalog eller vår webside www.alsglobal.no
Den digitalt signert PDF-fil representerer den opprinnelige rapporten. Eventuelle utskrifter er å anse som kopier.
1Utførende teknisk enhet (innen ALS Laboratory Group) eller eksternt laboratorium (underleverandør).
