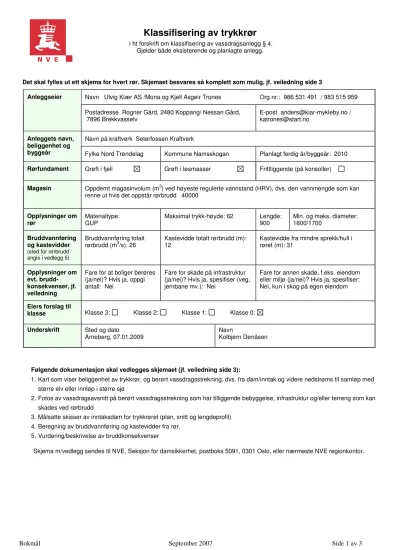

Klassifisering av trykkrør

Klassifisering av trykkrør

i ht forskrift om klassifisering av vassdragsanlegg § 4.

Gjelder både eksisterende og planlagte anlegg.

Det skal fylles ut ett skjema for hvert rør. Skjemaet besvares så komplett som mulig, jf. veiledning side 3

Følgende dokumentasjon skal vedlegges skjemaet (jf. veiledning side 3):

1. Kart som viser beliggenhet av trykkrør, og berørt vassdragsstrekning, dvs. fra dam/inntak og videre nedstrøms til samløp med større elv eller innløp i større sjø

2. Fotos av vassdragsavsnitt på berørt vassdragsstrekning som har tilliggende bebyggelse, infrastruktur og/eller terreng som kan skades ved rørbrudd

3. Målsatte skisser av inntaksdam for trykkrøret (plan, snitt og lengdeprofil) 4. Beregning av bruddvannføring og kastevidder fra rør.

5. Vurdering/beskrivelse av bruddkonsekvenser

Skjema m/vedlegg sendes til NVE, Seksjon for damsikkerhet, postboks 5091, 0301 Oslo, eller nærmeste NVE regionkontor. Navn Ulvig Kiær AS /Mona og Kjell Asgeir Trones Org.nr.: 986 531 491 / 983 515 959 Anleggseier

Postadresse Rogner Gård, 2480 Koppang/ Nessan Gård, 7896 Brekkvasselv

E-post [email protected] / [email protected]

Navn på kraftverk Seterfossen Kraftverk Anleggets navn,

beliggenhet og

byggeår Fylke Nord Trøndelag Kommune Namsskogan Planlagt ferdig år/byggeår: 2010 Rørfundament Grøft i fjell Grøft i løsmasser Frittliggende (på konsoller)

Magasin Oppdemt magasinvolum (m³) ved høyeste regulerte vannstand (HRV), dvs. den vannmengde som kan renne ut hvis det oppstår rørbrudd 40000

Opplysninger om rør

Materialtype:

GUP

Maksimal trykk-høyde: 62 Lengde:

900

Min. og maks. diameter:

1600/1700

Bruddvannføring og kastevidder (sted for rørbrudd angis i vedlegg 5)

Bruddvannføring totalt rørbrudd (m³/s): 26

Kastevidde totalt rørbrudd (m):

12

Kastevidde fra mindre sprekk/hull i røret (m): 31

Opplysninger om evt. brudd- konsekvenser, jf.

veiledning

Fare for at boliger berøres (ja/nei)? Hvis ja, oppgi antall: Nei

Fare for skade på infrastruktur (ja/nei)? Hvis ja, spesifiser (veg, jernbane mv.): Nei

Fare for annen skade, f.eks. eiendom eller miljø (ja/nei)? Hvis ja, spesifiser:

Nei, kun i skog på egen eiendom

Eiers forslag til

klasse Klasse 3: Klasse 2: Klasse 1: Klasse 0:

Underskrift Sted og dato

Arneberg, 07.01.2009

Navn

Kolbjørn Dønåsen

Bokmål September 2007 Side 2 av 3

Følgende dokumentasjon skal vedlegges skjemaet (jf. veiledning side 3):

1. Kart som viser beliggenhet av dam, og berørt vassdragsstrekning, dvs. fra dam/inntak og videre nedstrøms til samløp med større elv eller innløp i større sjø

2. Fotos av vassdragsavsnitt på berørt vassdragsstrekning som har tilliggende bebyggelse, infrastruktur og/eller terreng som kan skades ved dambrudd

3. Målsatte skisser av dam (plan, snitt og lengdeprofil) 4. Beregning av bruddvannføring fra dam

5. Vurdering/beskrivelse av bruddkonsekvenser

Skjema m/vedlegg sendes til NVE, Seksjon for damsikkerhet, postboks 5091, 0301 Oslo, eller nærmeste NVE regionkontor. Navn Ulvig Kiær AS / Kjell Asgeir Trones Org.nr.: 986 531 491 / 983 515 959

Anleggseier

Postadresse Rogner Gård, 2480 Koppang/ Nessan Gård, 7896 Brekkvasselv

E-post anders@kiær-mykleby.no / [email protected]

Navn på dam Seterfossen Dam Evt. navn på tilhørende kraftverk: Seterfossen Kraftverk

Anleggets navn, beliggenhet og byggeår

Fylke Nord-Trøndelag Kommune Namsskogan Planlagt ferdig år/byggeår: 2010 Formål Kraftproduksjon Vannforsyning Annet (spesifiser)

Damtype Betongdam Fyllingsdam

(jord/stein)

Annen damtype (spesifiser)

Fundament Fast fjell Løsmasser

Dimensjoner Damhøyde, fra laveste punkt i fundamentet til damtopp (m): 7

Fribord fra høyeste regulerte vannstand (HRV) til damtopp (m):

Lengde damtopp (m): 60

Magasin Oppdemt magasinvolum (m³) ved høyeste regulerte vannstand (HRV), dvs. den vannmengde som renner ut hvis dammen fjernes: 40000

Bruddvannføring Bruddvannføring dam (m³/s): 480

Opplysninger om evt. brudd- konsekvenser, jf.

veiledning

Fare for at boliger berøres (ja/nei)? Hvis ja, oppgi antall: Nei

Fare for skade på infrastruktur (ja/nei)? Hvis ja, spesifiser (veg, jernbane mv.): Nei

Fare for annen skade, f.eks.

eiendom eller miljø (ja/nei)? Hvis ja, spesifiser: Nei

Eiers forslag til

klasse Klasse 3: Klasse 2: Klasse 1: Klasse 0:

Underskrift Sted og dato

Arneberg, 07.01.2009

Navn

Kolbjørn Dønåsen

Klassifisering av dammer og trykkrør

Veiledning til § 4 i forskrift om klassifisering av vassdragsanlegg

1. Krav til tiltakshavere/eiere av vassdragsanlegg

Tiltakshaver/eier er ansvarlig for sikkerheten og må vurdere konsekvenser ved eventuelt brudd på dammer (demninger), uavhengig av formål, og trykkrør (tilknyttet kraftverk). Dersom brudd kan true sikkerheten til mennesker, miljø eller eiendom skal anlegget klassifiseres i klasse 3, 2 eller 1, og forskrift om sikkerhet og tilsyn med vassdragsanlegg og underliggende forskrifter gjøres gjeldende. Dam/rør med mindre konsekvenser kan plasseres i klasse 0 (uklassifisert).

Krav til sikkerhet og vedlikehold av dammer/rør i klasse 0 er gitt i lov om vassdrag og grunnvann, jf. bl.a. §§ 5, 37 og 47.

Tiltakshaver/-eier forelegger forslag til klasse for NVE til godkjenning.

Det er krav om bruk av godkjent rådgiver ved prosjektering og revurdering av dammer/rør i klasse 3, 2 eller 1. Oversikt over godkjente rådgivere innen forskjellige fagområder finnes på NVEs nettsider www.nve.no > Sikkerhet og tilsyn >

Damsikkerhet > Godkjenning av kompetanse. Informasjon om regelverket fåes også på NVEs nettsider www.nve.no >

Sikkerhet og tilsyn > Damsikkerhet > Regelverk, eller ved å kontakte NVE på telefon 22 95 95 95 eller via e-post:

[email protected].

2. Beregning av bruddvannføringer og kastevidder

Ved tvil om riktig klasse kan NVE kreve at det utføres dambruddsbølgeberegninger med dambruddskart i henhold til NVEs retningslinje for dambruddsbølgeberegninger. Dette vil normalt bare være aktuelt for større dammer og må i så fall utføres av NVE-godkjente rådgivere. For små dammer/inntaksdammer, blant annet i forbindelse med utbygging av småkraftverk, kan følgende formel for bruddvannføring benyttes:

Q = 1,3 x H^1,5 x L (Q = bruddvannføring, H = største høyde for dammen, L = lengden av bruddåpning)

Kapittel 5 i retningslinje for dambruddsbølgeberegninger angir beregningsmessige bruddåpninger (L) for ulike damtyper.

For små inntaksdammer regnes normalt L = lengden av dammen.

Det skal beregnes bruddvannføring og kastevidde fra trykkrør for totalt rørbrudd og utstrømning i 45^o vinkel ut fra røret.

Bruddvannføringen skal beregnes med anerkjente formler/metoder under forutsetning av stasjonære strømningsforhold i røret med energilinjen parallelt med rørhelningen. Kastevidden kan beregnes med formelen S = 0,08 x v² (S=kastevidden, v=hastigheten i bruddåpningen i røret).

Det skal også beregnes kastevidde fra mindre sprekk eller hull i røret og utstrømning i 45^o vinkel ut fra røret. Denne kastevidden kan beregnes med formelen S = 0,5 x h (h = vertikal høydeforskjell mellom inntak og lekkasjestedet).

Bruddvannføring og kastevidder for vannstråler beregnes for det stedet langs rørtraseen der skadepotensialet er størst.

Alternativt beregnes for brudd/lekkasje umiddelbart foran kraftstasjon.

3. Vurdering av bruddkonsekvenser og klasse

Bruddkonsekvenser vurderes ut fra kart, beregnede bruddvannføringer og kastevidder (for rør) og befaring av områder som kan tenkes å bli berørt.

For dammer vurderes bruddvannføring og oversvømte områder, gjerne sammenlignet med tidligere observerte skadeflommer i vassdraget, for elvestrekningen mellom dam og nærmeste samløp med større elv eller innløp i større vann/sjø.

For rørgater vurderes skade pga. bruddvannføring og vanntrykk/nedslagsområde for vannstråle fra totalt rørbrudd og vanntrykk/nedslagsområde for mindre bruddåpning.

I tabell 4.1 i klassifiseringsforskriften fokuseres det på berørte boliger (der mennesker kan rammes direkte). I et vedlegg til klassifiseringsforskriften er det angitt hvordan man kan regne om hytter, skoler, pleieinstitusjoner, bedrifter mv. til

boligekvivalenter. Tabellen under utdyper kriteriene i forskriften.

Skadetype Klasse 3 Klasse 2 Klasse 1 Klasse 0

Boliger/bolig- ekvivalenter (ant berørte)

>20 1-20 0 boliger, evt. midlertidige

oppholdssteder <1 boligekvivalent Infrastruktur¹ Sterkt trafikkerte veier,

jernbane i drift eller annen infrastruktur av stor betydning for liv og helse

Middels trafikkerte veier, eller annen infrastruktur av betydning for liv og helse

Lokale veier med begrenset trafikk eller annen lokal infrastruktur

Tap av vann, produksjon og

produksjons- midler¹

Tap av samfunnsmessig betydning

Tap med konsekvenser for egen bedrift/eiendom

Eiendom¹ Mindre skade eller skade

på egen eiendom (inklusive fare for egne ansatte)²

Miljø¹ Stor skade på kulturminner,

verneområder, truede arter,

Mindre skader eller terrengskader uten

Bokmål September 2007 Side 4 av 3

Klassifisering av dammer og trykkrør

Veiledning til § 4 i forskrift om klassifisering av vassdragsanlegg
