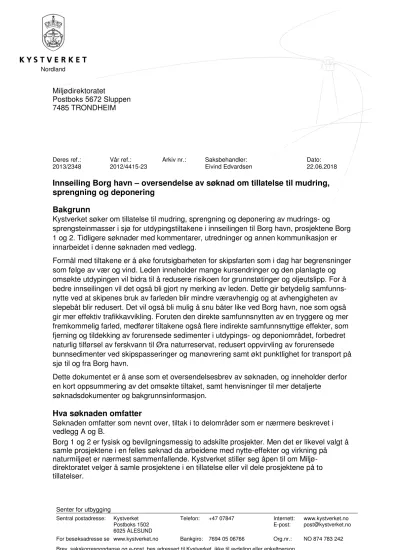

Innseiling Borg havn – oversendelse av søknad om tillatelse til mudring, sprengning og deponering Bakgrunn

(1)

Senter for utbygging

Sentral postadresse: Kystverket Postboks 1502 6025 ÅLESUND

Telefon: +47 07847 Internett:

E-post: www.kystverket.no [email protected]

For besøksadresse se www.kystverket.no Bankgiro: 7694 05 06766 Org.nr.: NO 874 783 242 Brev, sakskorrespondanse og e-post bes adressert til Kystverket, ikke til avdeling eller enkeltperson

Miljødirektoratet

Postboks 5672 Sluppen 7485 TRONDHEIM

Deres ref.:

2013/2348 Vår ref.:

2012/4415-23 Arkiv nr.: Saksbehandler:

Eivind Edvardsen Dato:

22.06.2018

Innseiling Borg havn – oversendelse av søknad om tillatelse til mudring, sprengning og deponering

Bakgrunn

Kystverket søker om tillatelse til mudring, sprengning og deponering av mudrings- og sprengsteinmasser i sjø for utdypingstiltakene i innseilingen til Borg havn, prosjektene Borg 1 og 2. Tidligere søknader med kommentarer, utredninger og annen kommunikasjon er innarbeidet i denne søknaden med vedlegg.

Formål med tiltakene er å øke forutsigbarheten for skipsfarten som i dag har begrensninger som følge av vær og vind. Leden inneholder mange kursendringer og den planlagte og omsøkte utdypingen vil bidra til å redusere risikoen for grunnstøtinger og oljeutslipp. For å bedre innseilingen vil det også bli gjort ny merking av leden. Dette gir betydelig samfunnsnytte ved at skipenes bruk av farleden blir mindre væravhengig og at avhengigheten av slepebåt blir redusert. Det vil også bli mulig å snu båter like ved Borg havn, noe som også gir mer effektiv trafikkavvikling. Foruten den direkte samfunnsnytten av en tryggere og mer fremkommelig farled, medfører tiltakene også flere indirekte samfunnsnyttige effekter, som fjerning og tildekking av forurensede sedimenter i utdypings- og deponiområdet, forbedret naturlig tilførsel av ferskvann til Øra naturreservat, redusert oppvirvling av forurensede bunnsedimenter ved skipspasseringer og manøvrering samt økt punktlighet for transport på sjø til og fra Borg havn.

Dette dokumentet er å anse som et oversendelsesbrev av søknaden, og inneholder derfor en kort oppsummering av det omsøkte tiltaket, samt henvisninger til mer detaljerte

søknadsdokumenter og bakgrunnsinformasjon.

Hva søknaden omfatter

Søknaden omfatter som nevnt over, tiltak i to delområder som er nærmere beskrevet i vedlegg A og B.

Borg 1 og 2 er fysisk og bevilgningsmessig to adskilte prosjekter. Men det er likevel valgt å samle prosjektene i en felles søknad da arbeidene med nytte-effekter og virkning på naturmiljøet er nærmest sammenfallende. Kystverket stiller seg åpen til om Miljø- direktoratet velger å samle prosjektene i en tillatelse eller vil dele prosjektene på to tillatelser.

Nordland

(2)

Side 2

Oversikt over de planlagte tiltakene i Borg 1 og Borg 2 er vist på kart i figur 1 og i kartutsnitt i vedlegg S-U.

Tiltakene i de to delprosjektene kan kort oppsummeres slik:

Delprosjekt 1: Borg 1

• Mudring av Røsvikrenna og området ved Borg havn samt etablering av snuplass i Fuglevikbukta.

• Mudring av ca 700 000 m³ forurensede masser (tilstandsklasse IV-V, jfr.

Miljødirektoratets veileder M-608/2016) og ca 2 050 000 m³ rene og lettere

forurensede masser, heretter omtalt som ikke forurensede masser (tilstandsklasse I-III, jfr. Miljødirektoratets veileder M-608/2016). Mengdene er oppgitt som målt in situ som faste masser.

• Sprengning av ca 450 m³ fjell.

• Deponering av forurensede masser i deponi hos Frevar IKS samt i tilleggsdeponi som ikke er avklart på søknadstidspunktet.

• Deponering av ikke forurensede sedimenter i sjøbunnsdeponiene Møkkalasset og Svaleskjær.

Delprosjekt 2: Borg 2

• Mudring og/eller sprengning av 9 grunner fra Flyndregrunnen til Duken.

• Mudring av om lag 50 000 m³ forurensede og ca 510 000 m³ ikke-forurensede løsmasser (målt in situ som faste masser).

• Sprengning av om lag 250 000 m³ fast fjell, sprengsteinen skal deponeres på sjøbunnen like utenfor hver grunne.

• Forurensede masser skal deponeres i deponi hos Frevar IKS, ikke-forurensede sedimenter planlegges deponert i sjøbunnsdeponiene Møkkalasset og Svaleskjær.

Bevilgninger og framdriftsplan

Borg 1 var medtatt i NTP 2010-2019 med oppstartsbevilgning allerede i 2013, men pga.

forsinkelser i reguleringsprosessene, behov for å utvide omfanget samt behov for supplerende undersøkelser, er Borg 1 ennå ikke i gjennomføringsfase. Denne delen av tiltaket ble derfor videreført til NTP 2014-2023.

Borg 2 ble tatt inn i NTP 2014-2023.

Begge tiltakene er medtatt i nåværende NTP 2018-2029 med oppstartsbevilgning i 1.

planperiode 2018-2023 og restbevilgning i 2. planperiode 2024-2029.

I Kystverkets handlingsprogram 2018-2029 er prosjektene medtatt med oppstartsbevilgning hhv. i 2020 og 2022.

(3)

Side 3

Søknadsdokumenter

En samlet oversikt over vedlagte dokumenter tilhørende søknaden er gitt under.

(4)

Side 4

Detaljert informasjon om tiltakets størrelse og utforming er presentert i Vedlegg A og B.

Øvrige dokumenter vedlagt søknaden (Vedlegg C – U.13) er å anse som utfyllende bakgrunnsinformasjon.

Basert på utredninger og undersøkelser gjort i forbindelse med prosjektet har vi i søknaden gitt et avrundet, men kvalifisert overslag på mengden ikke-forurenset masse og forurenset masse som vil bli mudret og deponert i dette prosjektet. Det er nedlagt et betydelig arbeid i å fremskaffe denne informasjonen, et arbeid som har gått over flere år. I denne tiden har også grunnlagsbestemmelser, veiledere osv. blitt utviklet, noe som har medført behov for

supplerende prøvetaking og nye mengdeberegninger. Vi gjør derfor oppmerksom på at detaljer vedrørende tiltakets størrelse og omfang i enkelte bakgrunnsdokumenter kan fravike noe fra det nåværende omsøkte tiltaket.

Vedlegg

Vedlegg A Søknadsskjema Innseiling Borg havn

Vedlegg B Generell område- og tiltaksbeskrivelse. 7131909-ADM-RAP-002.

Multiconsult, datert 21.6.2018.

Vedlegg C Miljøkonsekvensvurdering ved farledsutbedring til Borg Havn (Rambøll, 13.

juni 2018

Vedlegg D Farledsutbedring Borg havn. Miljøgiftbudsjett (Rambøll, 13. juni 2018) Vedlegg E Modellering av mudrings- og deponeringsoperasjoner. Spredning av

finpartikulært materiale (SINTEF-Deltares-Van ‘t Hoff Consultancy, 31. mai 2018)

Vedlegg F Oppsummering av volumberegninger og resultater (Rambøll, 20. mars 2018)

Vedlegg G Strømforhold og partikkelkonsentrasjoner i nedre del av Glomma utenfor Borg havn (NIVA, 20. november 2015)

Vedlegg H Farledsutbedring Borg havn. Sedimentprøver og analyseresultater.

(Rambøll, mai 2018)

Vedlegg I Undersøkelse av bløtbunnsfauna (Rådgivende Biologer, 12. september 2017)

Vedlegg J Statistisk analyse av forurenset sediment i Borg 1 og Flyndregrunnen, basert på samlet kjemisk analysemateriale frem til 2017 (NIVA, 9. mai 2018)

Vedlegg K Farledsutbedring Borg havn. Volum rent og forurenset sediment fra tiltaket – metode og resultater (Rambøll, 17. januar 2018)

Vedlegg L Supplerende sedimentundersøkelser, Borg havn (Multiconsult, 3.

november 2017)

Vedlegg M Borg Havn. Kartlegging og konsekvensutredning av ålegras (Rambøll, 3.

desember 2012)

Vedlegg N Kartlegging av bunnflora- og fauna ved innseilingsled Borg havn (DNV, 11 februar 2010)

Vedlegg O Biologiske undersøkelser i farleier - Borg havn (DNV, 12. mai 2010).

(5)

Side 5

Vedlegg P Rapport fra arkeologisk registrering under vann i forbindelse med mudring av Fuglevikbukta, Borg havn, Fredrikstad kommune (Norsk Maritimt Museum, 23. august 2012)

Vedlegg Q Rapport fra arkeologisk registrering under vann i forbindelse med farledsutbedring i Farsund, Kragerø, Grenland, Hvaler og Fredrikstad.

(Norsk Maritimt Museum, 2009)

Vedlegg R Reguleringsplaner Fredrikstad og Hvaler kommuner Vedlegg S Oversiktskart Borg 1 og Borg 2, 1:25.000

Vedlegg T Kart Røsvikrenna med Fuglevikbukta og Borg havn, 1:5.000 Vedlegg U.1 Detaljkart Fuglevikbukta, 1:5.000 (A3)

Vedlegg U.2 Detaljkart Røsvikrenna, 1:10.000 (A3) Vedlegg U.3 Detaljkart Flyndregrunnen, 1:5.000 Vedlegg U.4 Detaljkart Belgebåen, 1:2.500

Vedlegg U.5 Detaljkart Vestre Fugleskjærgrunnen, 1:5.000 Vedlegg U.6 Detaljkart Tjeldholmsten, 1:2.500

Vedlegg U.7 Detaljkart Løperungen, 1:2.500 Vedlegg U.8 Detaljkart Lubbegrunnen, 1:2.500 Vedlegg U.9 Detaljkart Nordre Kvernskjær, 1:2.500 Vedlegg U.10 Detaljkart Tjørnergrunnen, 1:1.000 Vedlegg U.11 Detaljkart Duken, 1:1.000

Vedlegg U.12 Detaljkart Møkkalasset, 1:10.000 (A3) Vedlegg U.13 Detaljkart Svaleskjæret, 1:10.000 (A3)

Dersom det er spørsmål til søknaden, bes dere ta direkte kontakt med Eivind Edvardsen, WSP Norge AS, med orientering til undertegnede.

Så ser vi frem til et godt samarbeid i høringsperioden og under søknadsbehandlingen og ber om at behandlingen av vår søknad prioriteres.

Med hilsen

Jostein Bøhlerengen Moe avdelingsleder

Dokumentet er elektronisk godkjent

(6)

KYSTVERKET - SENTER FOR UTBYGGING

Skjemaet gjelder søknad om tillatelse til mudring og dumping i sjø og vassdrag i henhold til forurensningsforskriften kapittel 22.

INNSEILINGEN TIL BORG HAVN 1. Generell informasjon

Søknaden gjelder

x Mudring i sjø eller vassdrag Kapittel 3.

x Dumping i sjø eller vassdrag Kapittel 4.

Antall mudringslokaliteter 2 (inkl. flere

delområder) Antall dumpingslokaliteter 2 for løsm.

7 for fjell Kapittel 3 - 4 er fylt ut og nummerert for hver enkelt lokalitet som skal benyttes.

Miljøundersøkelse gjennomført X Ja, vedlagt Nei Vedleggsnr. C-E, G-I, L-O

Miljøundersøkelsen(e) omfatter X Mudringssted X Dumpingssted Utfyllingssted

Tittel på søknaden/prosjektet (med stedsnavn)

Innseiling Borg Havn

Kommune

Fredrikstad og Hvaler

Navn på søker (tiltakseier)

Kystverket Org. nummer

874 783 242

Adresse

Postboks 1502

Telefon

07847 ^E-post[email protected]

Kontaktperson ev. ansvarlig søker/konsulent

Eivind Edvardsen, WSP Norge AS

Telefon

975 20082 ^E-post[email protected]

VEDLEGG A TIL SØKNAD OM TILLATELSE TIL

MUDRING OG DUMPING AV SEDIMENTER I SJØ OG VASSDRAG

(7)

(8)

2. Eventuelle avklaringer med andre samfunnsinteresser

2.1 Er tiltaket i tråd med gjeldende plan for området?

Gjør rede for den kommunale planstatusen til de aktuelle lokalitetene for mudring, dumping og/eller utfylling. Dersom plan for lokaliteten(e) er under behandling, skal dokumentasjon vedlegges.

SVAR: Tiltaket er i samsvar med gjeldende reguleringsplan for Hvaler og Fredrikstad kommune (se vedlegg R, S og T).

2.2 Kjente naturverdier og allmenne brukerinteresser:

Deler av tiltaksområdene grenser opp mot viktige verneområder, Øra Naturreservat, og naturområder viktig for biologisk mangfold og forekomster av rødlistede og viktige arter.

Gjennomførte kartlegging av bløtbunnsfauna i områder for sjøbunnsdeponier viser moderat miljøtilstand. Det er ikke registrert ålegraslokaliteter av nasjonal verdi.

Det foregår noe fiske med passive redskaper i de sørligste delene av utdypingsområdet.

Friluftsinteressene i Hvalerskjærgården konsentreres hovedsakelig om ferdsel med båt, fritidsfiske fra båt og fra land, bading, ferdsel og opphold på land. Friluftsinteressene i dette området er generelt av nasjonal betydning. For mer detaljert informasjon om naturverdier og allmenne brukerinteresser, se vedlegg B, C, I, M, N og O.

2.3 Er det rør, kabler eller andre konstruksjoner på sjøbunnen i området?

Ja X Nei Aktuelle konstruksjoner er tegnet inn på vedlagt kart ^S Nærmere beskrivelse:

Opplys også hvem som eier konstruksjonen(e).

SVAR: Gjelder vann- og avløpsledninger for Fredrikstad kommune, vannledning til øyer i Hvaler kommune, inntaksledning til Frevar samt telekabler for Telenor.

2.4 Eiendommer som antas å bli berørt av tiltakene er vist i Kapittel 3 og 4 2.5 Merknader/ kommentarer:

SVAR:

(9)

3. Mudring i sjø eller vassdrag

3.1 Begrunnelse/bakgrunn for tiltaket:

I samsvar med Nasjonal Transportplan og Kystverkets handlingsprogram planlegger Kystverket å utbedre innseilingen til Borg havn. Tiltakene består av utdyping av farleden og etablering av en ny snuplass i Fuglevikbukta.

Borg 1 – innerste del av farleden med Røsvikrenna og snuplassen i Fuglevikbukta Borg 2 – ytterste del omfatter grunnene fra Flyndregrunnen til Duken

For øvrig informasjon vises det til søknadens Vedlegg B samt ytterligere bakgrunnsinformasjon i Vedlegg C – U13.

3.a Borg 1, Røsvikrenna med Fuglevikbukta

3.a1 Navn på lokalitet for mudring med kartreferanse, samt eiendommer som antas å bli berørt av tiltaket:

Mudringssted Kartreferanse (UTM Sone 32)

Grunneier(e) Gårdsnr./bruksnr.

N Ø

Borg 1 6561330 611724 statlig eiendom

3.a2 Kart og stedfesting:

Oversiktskart i målestokk 1:50 000 og detaljkart 1:1000 med inntegnet areal (lengde og bredde) på området som skal mudres er vedlagt.

Oversiktskart har vedleggsnr. S Detaljkart har vedleggsnr. T og U 3.a3 Mudringshistorikk:

x Første gangs mudring ved snuplassen i Fuglevikbukta og i breddeutvidelse av Røsvikrenna utover 90 m bredde

x Vedlikeholdsmudring i

Røsvikrenna Hvis ja, når ble det mudret sist? 1996 År 3.a4 Mudringens omfang:

Mudringssted

Dybde før mudring

(min)

Planlagt mudringsdybde

m

Areal m²

Volum m³

Løsmasser Fjell

Borg 1 < 1 m ved Fuglevikbukta og i

breddeutvidelsen av Røsvikrenna, ca 10 m i eksist.

farled i Røsvikrenna

11,3-13,3 680 000 2 750 000 700 000 (TKL IV-V) 2 050 000 (TKL I-III)

500

På grunn av at den praktiske utførelsen av mudringen vil mengden for den delen av sedimentet som i praksis behandles som forurenset, være en del større enn den som fremkommer ved teoretiske beregninger. Søknaden forutsetter at et teoretisk

konfidensnivå på 80 % benyttes. Da vil konfidensnivået eller sannsynlighet for at sedimentene legges i riktig deponi, i praksis være en del høyere. Dette er forklart

(10)

nærmere i vedlegg B, pkt. 5. Våre beregninger viser at om en legger seg på 80 % teoretisk konfidensnivå (teoretisk volum 573 000 m³forurenset sediment i Borg 1), så vil det praktiske volumet bli ca 699 000 m³, som er nærmere det teoretiske volumet der vi oppnår 95 % konfidens (757 000 m³). De mengder det søkes om, angir derfor volum basert på et teoretisk 80 % konfidensintervall, som i praksis vil være tilnærmet opp mot 95 %.

Eventuell nærmere beskrivelse av omfanget av tiltaket:

SVAR: Ved Fuglevikbukta og i Røsvikrenna nord for Borg havns ro/ro-kai skal det mudres til kote minus 11,3 m, sør i Røsvikrenna skal det mudres til kote minus 13,3 m (angitt ut fra sjøkartnull). Se vedlegg U.1-U.2.

3.a5 Mudringsmetode:

Gi en kort beskrivelse med begrunnelse (f.eks. grabb, gravemaskin, skuff, pumping, sugeutstyr e.l.).

SVAR: Mudringsmetode vil ikke være kjent før entreprenør er valgt, men det vil stilles krav i konkurransegrunnlaget om at best tilgjengelig teknologi skal benyttes, samt at tiltaket skal gjennomføres iht. krav i planbestemmelser og en evt. tillatelse fra Miljødirektoratet.

3.a6

Anleggsperiode:

Angi et tidsintervall for når tiltaket skal gjennomføres (måned og år).

SVAR: Anleggsperioden vil ikke være fastlagt nøyaktig før kontrahering av entreprenør, men beregninger for modellering har vist 440 dager totalt med døgnkontinuerlig mudring med gitt anleggsutstyr, se vedlegg E.

3.a7 Disponeringsløsing for mudringsmasser:

Rene eller lettere forurensede masser, heretter kalt ikke-forurensede sedimenter (TKL I- III) skal deponeres i sjøbunnsdeponi (Møkkalasset eller Svaleskjær). Forurensede sedimenter (TKL IV-V) skal deponeres ved lokalt deponi ved Frevar og i tilleggsdeponi som ikke er avklart på søknadstidspunktet.

Kort beskrivelse av planlagt disponeringsløsning:

SVAR: Metode for deponering vil ikke være kjent før entreprenør er valgt, men det vil stilles krav i konkurransegrunnlaget om at best tilgjengelig teknologi skal benyttes, samt at tiltaket skal gjennomføres iht. krav i planbestemmelser og en evt. tillatelse fra Miljødirektoratet.

Beskrivelse av planlagt transportmetode: (fartøytype/kjøretøy/omlastingsmetode)

SVAR: Metode for transport vil ikke være kjent før entreprenør er valgt, men det vil stilles krav i konkurransegrunnlaget om at best tilgjengelig teknologi skal benyttes, samt at tiltaket skal gjennomføres iht. krav i planbestemmelser og en evt. tillatelse fra Miljødirektoratet.

Beskrivelse av mudringslokaliteten med hensyn til fare for forurensning

3.a8 Sedimentenes finstoffinnhold (basert på korngraderingsanalyser av sedimentene):

Sedimentene i Borg 1 består i hovedsak av leire, silt, sand og noe organisk materiale. Det er ikke observert skjellsand ved noen av prøvetakingslokalitetene. Se vedlegg H og L for vurdering av sedimentenes fysiske egenskaper og kornfordeling.

3.a9 Strømforhold på lokaliteten:

Sirkulasjonen i nedre del av Glomma og området utenfor elvemunningen er preget av at ferskvann møter saltvann, hvor den kraftige strømmen av ferskvann ut mot sjøen river med seg saltvann som befinner seg rett under ferskvannslaget, som igjen gir en kompensasjonsstrøm med saltvann oppover elva. Høy vannføring i elva gir dypere ferskvannslag, men også en kraftigere kompensasjonsstrøm. Se vedlegg B, C og G for nærmere beskrivelser.

(11)

3.a10 Aktive og/eller historiske forurensningskilder:

Beskriv eksisterende og tidligere virksomheter i nærområdet til lokaliteten (f.eks. slipp, kommunalt avløp, småbåthavn, industrivirksomhet).

SVAR: Glomma og estuariet er påvirket av både metaller og organiske miljøgifter, som skyldes utslipp fra industri, og avrenning fra tettbygde strøk. For nærmere informasjon, se vedlegg B, C, L og H.

3.a11 Miljøundersøkelse, prøvetaking og analyser

Det må foreligge dokumentasjon av sedimentenes innhold av tungmetaller og miljøgifter.

Omfanget av prøvetaking ved planlegging av mudring må vurderes i hvert enkelt tilfelle. Antall prøvepunkter må sees i sammenheng med mudringsarealets størrelse og lokalisering med hensyn til mulige forurensningskilder. Kravene til miljøundersøkelser i forbindelse med mudringssaker er beskrevet i Miljødirektoratets veileder M-350/2015.

Vedlagt miljørapport skal presentere analyseresultater fra prøvetaking av de aktuelle sedimentene, samt en miljøfaglig vurdering av massenes forurensningstilstand.

Antall prøvestasjoner på lokaliteten: > 100 stk. Se vedlegg H og L for nærmere informasjon Analyseparametere: Hvilke analyser er gjort?

SVAR: Arsen, krom, kobber, kvikksølv, bly, nikkel, sink, PAH16, PCB7 og TBT 3.a12 Forurensningstilstand på lokaliteten:

Gi en oppsummering av miljøundersøkelsen med klassifiseringen av sedimentene i tilstandsklasser (I-V) relatert til de ulike analyseparameterne jamfør Miljødirektoratets veiledningspublikasjon M-608/2016.

SVAR: Forurensningsgrad varierer i stor grad innenfor undersøkelsesområdet, fra TKL I til TKL V. Se vedlegg H og L for utdypende informasjon om gjennomførte undersøkelser og forurensningsgrad.

3.a13 Risikovurdering:

Gi envurdering av risiko for at tiltaket vil bidra til å spre forurensning eller være til annen ulempe for naturmiljøet.

Det vises til vedlagte konsekvensvurdering og miljøgiftbudsjett for nærmere beskrivelse av kjente naturverdier og allmenne brukerinteresser tilknyttet lokaliteten eller nærområdet til lokaliteten, samt hvordan disse kan bli berørt av tiltaket.

Se vedlegg C, D og E.

3.a14 Avbøtende tiltak:

Beskriv planlagte tiltak for å hindre/redusere partikkelspredning, med begrunnelse.

SVAR: I henhold til Kystverkets interne rutiner vil det som en del av forberedelsene til oppstart av arbeidene, gjennomføres en risikovurdering for identifisering av risikomomenter og iverksetting av avbøtende tiltak. Resultatet av risikovurderingen og plan for avbøtende tiltak (YM-plan) vil foreligge før igangsetting av tiltak. Disse vil bli basert på miljøkonsekvens- vurderingen i vedlegg C og konsekvensutredningen i reguleringsplanen, se vedlegg R.

(12)

(13)

3.b Borg 2

3.b1 Navn på lokalitet for mudring: (stedsanvisning)

Mudringssted Kartreferanse (UTM Sone 32)

Grunneier Gårdsnr./

bruksnr.

N Ø

Flyndregrunnen 6558997 611887 statlig eiendom Belgebåen 6555808 612546 statlig eiendom Fugleskjærgrunnen V 6554485 613037 statlig eiendom Tjeldholmsten 6553522 612794 statlig eiendom Løperungen 6551537 613075 statlig eiendom Lubbegrunnen 6549254 612804 statlig eiendom Nordre Kvernskjær 6546259 613122 statlig eiendom Tjørnergrunnen 6544960 612910 statlig eiendom

Duken 6543818 613090 statlig eiendom

3.b2 Kart og stedfesting:

Legg ved oversiktskart i målestokk 1:50 000 og detaljkart 1:1000 (kan fås ved henvendelse til kommunen) med inntegnet areal (lengde og bredde) på området som skal fylles ut, samt eventuelle GPS-stedfestede prøvetakingsstasjoner.

Oversiktskart har vedleggsnr. S Detaljkart har vedleggsnr. U3-U11 3.b3 Mudringshistorikk:

x Første gangs mudring

Vedlikeholdsmudring Hvis ja, når ble det mudret sist? År 3.b4 Mudringens omfang:

Mudringssted

Dybde før mudring

Planlagt mudringsdybde

m

Areal m²

Volum m³

(min) Løsmasser Fjell

Flyndregrunnen < 4 13,3 21881

180 291 43 777 (TKL IV-V) 136 514 (TKL I-III)

0

Belgebåen < 10 13,3 54779

249223 0 (TKL IV-V) 249223 (TKL I-III)

50082

Fugleskjærgrunnen V < 7 13,3 34195

86 107 0 (TKL IV-V) 86 107 (I-III)

81026

Tjeldholmsten < 7 13,5 9856

15906

0 (TKL IV-V) 9985

Løperungen < 3 13,5 10100 3724

0 (TKL IV-V) 58134

Lubbegrunnen < 7 13,5 15807 6056

0 (TKL IV-V) 39876

Nordre Kvernskjær < 14 14,7 1158 0 2474

Tjørnergrunnen < 12 16,3 3023 0 6698

Duken < 14 16,3 9157 10701

0 (TKL IV-V) 0

(14)

På grunn av at den praktiske utførelsen av mudringen vil mengden av den delen av sedimentet som i praksis behandles som forurenset, være en del større enn den som fremkommer ved teoretiske beregninger. Søknaden forutsetter at et teoretisk

konfidensnivå på 80 % benyttes. Da vil konfidensnivået eller sannsynlighet for at sedimentene legges i riktig deponi, i praksis være en del høyere. Dette er forklart nærmere i vedlegg B, pkt. 5. For Flyndregrunnen er mengde forurenset sediment beregnet til et teoretisk volum på ca. 39 000 m³ (for konfidensnivå 80 %) eller 42 000 m³ (konfidensnivå 95 %).

Eventuell nærmere beskrivelse av omfanget av tiltaket:

SVAR: Tiltaket omfatter mudring av om lag 560 000 m³ løsmasser, og sprengning av ca. 250 000 m³ fjell. Se vedlegg B og U.3-U.11. Av løsmassene vil ca 50.000 m³ være forurenset i TKL IV-V.

3.b5 Mudringsmetode:

Gi en kort beskrivelse med begrunnelse (f.eks. grabb, gravemaskin, skuff, pumping, sugeutstyr e.l.).

SVAR: Mudringsmetode og sprengingsmetodikk vil ikke være kjent før entreprenør er valgt, men det vil stilles krav i konkurransegrunnlaget om at best tilgjengelig teknologi skal benyttes, samt at tiltaket skal gjennomføres iht. krav i planbestemmelser og en evt. tillatelse fra Miljødirektoratet.

3.b6 Anleggsperiode:

Angi et tidsintervall for når tiltaket skal gjennomføres (måned og år).

SVAR: Anleggsperioden vil ikke være fastlagt nøyaktig før kontrahering av entreprenør, men beregninger for modellering har vist 290 dager totalt med døgnkontinuerlig mudring med gitt anleggsutstyr, se vedlegg E.

3.b7 Disponeringsløsing for mudringsmasser:

Ikke-forurensede sedimenter (TKL I-III) skal deponeres i sjøbunnsdeponi (Møkkalasset eller Svaleskjær). Forurensede sedimenter (TKL IV-V) skal deponeres ved lokalt deponi ved Frevar. Sprengstein skal deponeres utenfor grunner, og utgjør grunnlaget for nye hummerhabitat.

Kort beskrivelse av planlagt disponeringsløsning:

Beskrivelse av planlagt transportmetode: (fartøytype/kjøretøy/omlastingsmetode)

SVAR: Metode for transport vil ikke være kjent før entreprenør er valgt, men det vil stilles krav i konkurransegrunnlaget om at best tilgjengelig teknologi skal benyttes, samt at tiltaket skal gjennomføres iht. krav i planbestemmelser og en evt. tillatelse fra Miljødirektoratet.

Beskrivelse av mudringslokaliteten med hensyn til fare for forurensning 3.b8 Sedimentenes finstoffinnhold (basert på korngraderingsanalyser av

sedimentene):

SVAR Sedimentene blir mer finkornet utover i leden (Borg 2) med andel leire og silt på ca 81 % og andel sand på 19 %, mens på de ytre grunnene består massene som skal mudres, hovedsakelig av sand og grus. Andelen fjell som er planlagt fjernet øker utover i leden.

Løperungen, Lubbegrunnen og Nordre Kvernskjær ligger i Løperen. På Nordre Kvernskjær vil ikke tiltaket berøre løsmasser, kun fjell. Det samme er tilfelle på

Tjørnergrunnen, mens på Duken som ligger lengst ute, utenfor Hvalerøyene, er det ikke påvist fjell i massene som ønskes fjernet, kun grov sand og grus. Se vedlegg H og L.

3.b9 Strømforhold på lokaliteten:

(15)

Sirkulasjonen i nedre del av Glomma og området utenfor elvemunningen er preget av at ferskvann møter saltvann, hvor den kraftige strømmen av ferskvann ut mot sjøen river med seg saltvann som befinner seg rett under ferskvannslaget, som igjen gir en kompensasjonsstrøm med saltvann oppover elva. Høy vannføring i elva gir dypere ferskvannslag, men også en kraftigere kompensasjonsstrøm. Se vedlegg B, C og G for nærmere beskrivelser.

3.b10 Aktive og/eller historiske forurensningskilder:

Beskriv eksisterende og tidligere virksomheter i nærområdet til lokaliteten (f.eks. slipp, kommunalt avløp, småbåthavn, industrivirksomhet).

Glomma og estuariet er påvirket av både metaller og organiske miljøgifter, som skyldes utslipp fra industri, og avrenning fra tettbygde strøk. I Borg 2 er det imidlertid kun på Flyndregrunnen det er registrert forurensede sedimenter i tilstandsklasse IV-V. For nærmere informasjon, se vedlegg B og C.

3.b11 Miljøundersøkelse, prøvetaking og analyser

Omfanget av prøvetaking ved planlegging av mudring må vurderes i hvert enkelt tilfelle. Antall prøvepunkter må sees i sammenheng med mudringsarealets størrelse og lokalisering med hensyn til mulige forurensningskilder. Kravene til miljøundersøkelser i forbindelse med mudringssaker er beskrevet i Miljødirektoratets veileder M-350/2015.

Vedlagt miljørapport skal presentere analyseresultater fra prøvetaking av de aktuelle sedimentene, samt en miljøfaglig vurdering av massenes forurensningstilstand.

Antall prøvestasjoner på lokaliteten: >100 Stk. Se vedlegg H og L for nærmere informasjon

Analyseparametere: Arsen, krom, kobber, kvikksølv, bly, nikkel, sink, PAH16, PCB7 og TBT

Forurensningstilstand på lokaliteten:

Glomma og estuariet er påvirket av både metaller og organiske miljøgifter, som skyldes utslipp fra industri, og avrenning fra tettbygde strøk. I Borg 2 er det imidlertid kun på Flyndregrunnen det er registrert forurensede sedimenter i tilstandsklasse IV-V. For nærmere informasjon, se vedlegg B og C.

3.b12 Forurensningstilstand på lokaliteten:

SVAR: Det er i Borg 2 kun påvist forurensede sedimenter ved Flyndregrunnnen (TKL IV-V). Se

vedlegg H og L for utdypende informasjon om gjennomførte undersøkelser og forurensningsgrad.

3.b13 Risikovurdering:

Gi envurdering av risiko for at tiltaket vil bidra til å spre forurensning eller være til annen ulempe for naturmiljøet.

Det vises til vedlagte konsekvensvurdering og miljøgiftbudsjett for nærmere beskrivelse av kjente naturverdier og allmenne brukerinteresser tilknyttet lokaliteten eller

nærområdet til lokaliteten, samt hvordan disse kan bli berørt av tiltaket.

Se vedlegg C, D og E.

3.b14 Avbøtende tiltak:

SVAR: I henhold til Kystverkets interne rutiner vil det som en del av forberedelsene til oppstart av arbeidene, gjennomføres en risikovurdering for identifisering av risikomomenter og

(16)

iverksetting av avbøtende tiltak. Resultatet av risikovurderingen og plan for avbøtende tiltak (YM-plan) vil foreligge før igangsetting av tiltak. Disse vil bli basert på miljøkonse- kvensvurderingen i vedlegg C og konsekvensutredningen i reguleringsplanen, se vedlegg R.

(17)

4. Dumping i sjø eller vassdrag

4.1 Navn på lokalitet for dumping (stedsanvisning)

Møkklasset og Svaleskjæret Gårdsnr/bruksnr

Grunneier (navn og adresse) Statlig grunn

4.2 Kart og stedfesting:

Legg ved oversiktskart i målestokk 1:50 000 og detaljkart 1:1000 (kan fås ved henvendelse til kommunen) med inntegnet areal (lengde og bredde) på området som skal fylles ut, samt eventuelle GPS-stedfestede prøvetakingsstasjoner.

Deponeringssted Kartreferanse (UTM Sone 32)

Grunneier Gårdsnr./

bruksnr.

N Ø

Møkkalasset 6558997 611887

Svaleskjær 6555808 612546

4.3 Begrunnelse/bakgrunn for tiltaket:

SVAR:

4.4

SVAR: Dumpingens omfang:

Lokalitet Dybde dypeste punkt Dybde plangrense etter

deponering Areal m² Volum m³

Møkkalasset 63 m 44 m under sjøkartnull 530 000 2 900 000

Svaleskjæret 44 m under sjøkartnull 210 000 1 100 000

SVAR:

Beskriv type materiale som skal dumpes: (muddermasser, løsmasser, stein)

Ikke-forurensede løsmasser (TKL I-III) fra mudring av Borg 1 (ca 2.050.000 m³) og Borg 2 (ca 510.000 m³), samt noe sprengstein. Oppgitt volum i tabell over er deponiets kapasitet.

Volum løsmasser som skal legges i deponi er totalt ca 2.560.000 m³. 4.5 Dumpemetode:

Gi en kort beskrivelse med begrunnelse (splittlekter, skuff, pumping e.l.).

4.6 Anleggsperiode:

Angi et tidsintervall for når tiltaket planlegges gjennomført (måned og år).

SVAR: Anleggsperioden vil ikke være fastlagt nøyaktig før kontrahering av entreprenør, men beregninger for modellering har vist 290 dager totalt med døgnkontinuerlig drift med gitt anleggsutstyr, se vedlegg E.

Beskrivelse av dumpingslokaliteten med hensyn til fare for forurensning:

4.7 Sedimentenes finstoffinnhold (basert på korngraderingsanalyser av sedimentene):

SVAR: Kornfordelingsanalysen karakteriserte sedimentene som siltig leire med over 80 % silt med TOC på 2,1-2,9 %. Prøvetatte sedimenter hadde et brunt, bløtt lag på toppen, etterfulgt av grå til sort farge med fastere masser. Se vedlegg H og L.

4.8 Strømforhold etc.:

Beskriv strømforhold, bunnforhold og sedimenttype på dumpinglokaliteten.

SVAR: Strømmålinger viser relativt lav hastighet 2 m over bunnen, strømningsretning er mot nord, nordøst. Se vedlegg B, C og G for nærmere opplysninger.

4.9 Aktive og/eller historiske forurensningskilder:

Beskriv potensielle utslippskilder i nærområdet som f.eks. slipp, kommunalt avløp, småbåthavn, industrivirksomhet e.l.

SVAR: Glomma og estuariet er påvirket av både metaller og organiske miljøgifter, som skyldes utslipp fra industri, og avrenning fra tettbygde strøk. For nærmere informasjon, se vedlegg B og C.

(18)

4.10 Miljøundersøkelse, prøvetaking og analyser

Omfanget av prøvetaking ved planlegging av dumping må vurderes i hvert enkelt tilfelle. Antall prøvepunkter må sees i sammenheng med dumpeområdets størrelse og lokalisering med hensyn til mulige forurensningskilder. Kravene til miljøundersøkelser i forbindelse med dumping er beskrevet i Miljødirektoratets veileder M-350/2015 og retningslinjer TA 2624/2010.

Vedlagt miljørapport skal presentere analyseresultater fra prøvetaking av de aktuelle sedimentene, samt en miljøfaglig vurdering av massenes forurensningstilstand.

SVAR: Antall prøvestasjoner

på lokaliteten:

3 på hvert av deponiene stk. Se vedlegg L.

Analyseparametere: Hvilke analyser er gjort?

SVAR: Arsen, krom, kobber, kvikksølv, bly, nikkel, sink, PAH16, PCB7 og TBT 4.11 Forurensningstilstand på lokaliteten:

Gi en oppsummering av eventuell miljøundersøkelse på lokaliteten.

SVAR: Sedimentundersøkelser av overflatesedimentene utført i 2017 av Multiconsult ved både Møkkalasset og Svaleskjær (vedlegg L) påviste innhold av arsen og sink tilsvarende tilstandsklasse lll.

4.12 Risikovurdering:

SVAR: Se de vurderinger som er gjort vedlegg C, D og E.

4.13 Avbøtende tiltak:

SVAR: I henhold til Kystverkets interne rutiner vil det som en del av forberedelsene til oppstart av arbeidene, gjennomføres en risikovurdering for identifisering av risikomomenter og iverksetting av avbøtende tiltak. Resultatet av risikovurderingen og plan for avbøtende tiltak (YM-plan) vil foreligge før igangsetting av tiltak. Disse vil bli basert på miljøkonsekvens- vurderingen i vedlegg C og konsekvensutredningen i reguleringsplanen, se vedlegg R.

Underskrift

Sted: ... Dato: ...

Underskrift:

...

(19)

Vedleggsoversikt

Vedlegg B Generell område- og tiltaksbeskrivelse. 7131909-ADM-RAP-002. Multiconsult, datert 21.6.2018.

Vedlegg C Miljøkonsekvensvurdering ved farledsutbedring til Borg Havn (Rambøll, 13.

juni 2018)

Vedlegg D Farledsutbedring Borg havn. Miljøgiftbudsjett (Rambøll, 13. juni 2018) Vedlegg E Modellering av mudrings- og deponeringsoperasjoner. Spredning av

finpartikulært materiale (SINTEF-Deltares-Van ‘t Hoff Consultancy, 31. mai 2018)

Vedlegg F Oppsummering av volumberegninger og resultater (Rambøll, 20. mars 2018) Vedlegg G Strømforhold og partikkelkonsentrasjoner i nedre del av Glomma utenfor

Borg havn (NIVA, 20. november 2015)

Vedlegg H Farledsutbedring Borg havn. Sedimentprøver og analyseresultater.

(Rambøll, mai 2018)

Vedlegg I Undersøkelse av bløtbunnsfauna (Rådgivende Biologer, 12. september 2017)

Vedlegg J Statistisk analyse av forurenset sediment i Borg 1 og Flyndregrunnen, basert på samlet kjemisk analysemateriale frem til 2017 (NIVA, 9. mai 2018) Vedlegg K Farledsutbedring Borg havn. Volum rent og forurenset sediment fra tiltaket –

metode og resultater (Rambøll, 17. januar 2018)

Vedlegg L Supplerende sedimentundersøkelser, Borg havn (Multiconsult, 3. november 2017)

Vedlegg M Borg Havn. Kartlegging og konsekvensutredning av ålegras (Rambøll, 3.

desember 2012)

Vedlegg N Kartlegging av bunnflora- og fauna ved innseilingsled Borg havn (DNV, 11 februar 2010)

Vedlegg O Biologiske undersøkelser i farleier - Borg havn (DNV, 12. mai 2010).

Vedlegg P Rapport fra arkeologisk registrering under vann i forbindelse med mudring av Fuglevikbukta, Borg havn, Fredrikstad kommune (Norsk Maritimt Museum, 23. august 2012)

Vedlegg Q Rapport fra arkeologisk registrering under vann i forbindelse med

farledsutbedring i Farsund, Kragerø, Grenland, Hvaler og Fredrikstad. (Norsk Maritimt Museum, 2009)

Vedlegg R Reguleringsplaner Fredrikstad og Hvaler kommuner Vedlegg S Oversiktskart Borg 1 og Borg 2, 1:25.000

Vedlegg T Kart Røsvikrenna med Fuglevikbukta og Borg havn, 1:5.000 Vedlegg U.1 Detaljkart Fuglevikbukta, 1:5.000 (A3)

Vedlegg U.2 Detaljkart Røsvikrenna, 1:10.000 (A3) Vedlegg U.3 Detaljkart Flyndregrunnen, 1:5.000 Vedlegg U.4 Detaljkart Belgebåen, 1:2.500

Vedlegg U.5 Detaljkart Vestre Fugleskjærgrunnen, 1:5.000 Vedlegg U.6 Detaljkart Tjeldholmsten, 1:2.500

(20)

Vedlegg U.7 Detaljkart Løperungen, 1:2.500 Vedlegg U.8 Detaljkart Lubbegrunnen, 1:2.500 Vedlegg U.9 Detaljkart Nordre Kvernskjær, 1:2.500 Vedlegg U.10 Detaljkart Tjørnergrunnen, 1:1.000 Vedlegg U.11 Detaljkart Duken, 1:1.000

Vedlegg U.12 Detaljkart Møkkalasset, 1:10.000 (A3) Vedlegg U.13 Detaljkart Svaleskjæret, 1:10.000 (A3)

(21)

RAPPORT

Innseiling Borg havn- Vedlegg B

OPPDRAGSGIVER

Kystverket

EMNE

Generell område- og tiltaksbeskrivelse

DATO / REVISJON: 6. juli 2018 /

DOKUMENTKODE: 713909-ADM-RAP-002

(22)

713909-ADM-RAP-002 6. juli 2018 / Side 2 av 39 Denne rapporten er utarbeidet av Multiconsult i egen regi eller på oppdrag

fra kunde. Kundens rettigheter til rapporten er regulert i oppdragsavtalen.

Hvis kunden i samsvar med oppdragsavtalen gir tredjepart tilgang til rapporten, har ikke tredjepart andre eller større rettigheter enn det han kan utlede fra kunden. Multiconsult har intet ansvar dersom rapporten eller deler av denne brukes til andre formål, på annen måte eller av andre enn det Multiconsult skriftlig har avtalt eller samtykket til. Deler av rapportens innhold er i tillegg beskyttet av opphavsrett. Kopiering, distribusjon, endring, bearbeidelse eller annen bruk av rapporten kan ikke skje uten avtale med Multiconsult eller eventuell annen opphavsrettshaver.

(23)

03 6.7.2018 Høringsdokument

02 22.6.2018 Oppdatert versjon etter kommentarer fra Miljødirektoratet 01 15.6.2018 Vedlegg til søknad

00 6.6.2018 Foreløpig utkast til oversendelse Silje Røysland Elin O. Kramvik Elin O. Kramvik

REV. DATO BESKRIVELSE UTARBEIDET AV KONTROLLERT AV GODKJENT AV

MULTICONSULT | Kvaløyvegen 156| Postboks 2274, 9269 TOMSØ | Tlf 77 62 26 00 | multiconsult.no NO 918 836 519 MVA

RAPPORT

OPPDRAG Innseiling Borg havn - Vedlegg B DOKUMENTKODE 713909-ADM-RAP-001

EMNE Generell område- og tiltaksbeskrivelse – sammendrag av søknad

TILGJENGELIGHET Åpen

OPPDRAGSGIVER Kystverket OPPDRAGSLEDER Elin O Kramvik

KONTAKTPERSON Eivind Edvardsen, WSP Norge AS UTARBEIDET AV Silje Røysland

ANSVARLIG ENHET Multiconsult Norge AS

SAMMENDRAG

I forbindelse med planlagte utdypingstiltak i innseilingen til Borg havn, prosjektene Borg 1 og 2, søker

Kystverket om tillatelse til utdyping og deponering av mudrings- og sprengsteinmasser i sjø. Dette dokumentet er en sammenstilling av utførte undersøkelser og utredninger og gir en generell oversikt over tiltaksområdet og planlagte tiltak. Dokumentet utgjør vedlegg B til søknadsbrevet.

For mer detaljert informasjon om området, gjennomførte undersøkelser og utredninger, henvises det til øvrige vedlegg i søknaden.

(24)

Generell område- og tiltaksbeskrivelse – sammendrag av søknad INNHOLDSFORTEGNELSE

713909-ADM-RAP-002 6. juli 2018 / Side 4 av 39

INNHOLDSFORTEGNELSE

1 Innledning ... 5 1.1 Bakgrunn ... 5 1.2 Formål med tiltak ... 6 2 Områdebeskrivelse ... 6 2.1 Beliggenhet ... 6 2.2 Vannføring og strømningsforhold ... 7 2.3 Sedimentering og sedimenter ... 8 2.4 Vannmassenes fysiske og kjemiske status ... 9 2.5 Naturverdier ... 10 2.5.1 Generelt ... 10 2.5.2 Bløtbunnsområde i strandsonen... 10 2.5.3 Ålegras ... 12 2.5.4 Strandsonen-hardbunn ... 14 2.5.5 Hardbunnsfauna i dypvann ... 14 2.5.6 Fisk og gyteområder ... 15 2.5.7 Hummer ... 16 2.5.8 Fugl ... 16 2.6 Fiskeri og akvakulturinteresser ... 18 2.7 Marine kulturminner ... 19 2.8 Friluftsliv ... 20 3 Tiltaksområdet ... 20 3.1 Borg 1, Røsvikrenna inkludert Fuglevikbukta - utdypning ... 20 3.2 Grunner i Borg 2 - utdypning ... 22 3.3 Sjøbunnsdeponi ved Møkkalasset ... 25 3.4 Søbunnsdeponi ved Svaleskjær ... 26 4 Tiltaksmetode ... 27 5 Volumberegninger og statistiske analyser ... 27 6 Spredningsmodellering ... 31 7 Miljøgiftbudsjett ... 33 8 Konsekvensvurdering... 34 9 Miljømål og risikoanalyse ... 38 10 Avbøtende tiltak ... 38 11 Overvåkning og sluttkontroll... 39 12 Plan for informasjon og medvirkning ... 39

(25)

Generell område- og tiltaksbeskrivelse 1 Innledning

1 Innledning

1.1 Bakgrunn

I forbindelse med planlagte tiltak i innseilingen til Borg havn, prosjektene Borg 1 og 2, søker Kystverket om tillatelse til utdyping og deponering av mudrings- og sprengsteinmasser i sjø. Dette dokumentet er en sammenstilling av utførte arbeider og gir en generell oversikt over tiltaksområdet og planlagte tiltak. Dokumentet utgjør vedlegg B til søknaden.

For mer detaljert informasjon om området, gjennomførte undersøkelser og utredninger, henvises det til øvrige vedlegg i søknaden. Disse er:

• Vedlegg A: Søknadskjema Innseiling Borg havn

• Vedlegg C: Miljøkonsekvensvurdering ved farledsutbedring til Borg havn (Rambøll, datert 13. juni 2018)

• Vedlegg D: Farledsutbedring Borg havn. Miljøgiftbudsjett (Rambøll, 13. juni 2018)

• Vedlegg E: Modellering av mudrings- og deponeringsoperasjoner. Spredning av finparti- kulært materiale (SINTEF-Deltares-Van ‘t Hoff Consultancy, 31. mai 2018)

• Vedlegg F: Oppsummering av volumberegninger og resultater (Rambøll, 20. mars 2018)

• Vedlegg G: Strømforhold og partikkelkonsentrasjoner i nedre del av Glomma utenfor Borg havn (NIVA, 20. november 2015)

• Vedlegg H: Farledsutbedring Borg havn. Sedimentprøver og analyseresultater. (Rambøll, mai 2018)

• Vedlegg I: Undersøkelse av bløtbunnsfauna (Rådgivende Biologer, 12. september 2017)

• Vedlegg J: Statistisk analyse av forurenset sediment i Borg 1 og Flyndregrunnen, basert på samlet kjemisk analysemateriale frem til 2017 (NIVA, 9. mai 2018)

• Vedlegg K: Farledsutbedring Borg havn. Volum rent og forurenset sediment fra tiltaket – metode og resultater (Rambøll, 17. januar 2018)

• Vedlegg L: Supplerende sedimentundersøkelser, Borg havn (Multiconsult, 3. november 2017)

• Vedlegg M: Borg havn. Kartlegging og konsekvensutredning av ålegras (Rambøll, 3.

desember 2013)

• Vedlegg N: Kartlegging av bunnflora- og fauna ved innseilingsled Borg havn (DNV, 11.

februar 2010)

• Vedlegg O: Biologiske undersøkelser i farleier - Borg havn (DNV, 12. mai 2010).

• Vedlegg P: Rapport fra arkeologisk registrering under vann i forbindelse med mudring av Fuglevikbukta, Borg havn, Fredrikstad kommune (Norsk Maritimt Museum, 23.

august 2012)

• Vedlegg Q: Rapport fra arkeologisk registrering under vann i forbindelse med farledsutbedring i Farsund, Kragerø, Grenland, Hvaler og Fredrikstad. (Norsk Maritimt Museum, 2009)

• Vedlegg R: Reguleringsplaner Fredrikstad og Hvaler kommuner

(26)

Generell område- og tiltaksbeskrivelse 2 Områdebeskrivelse

• Vedlegg S: Oversiktskart Borg 1 og Borg 2, 1:25.000

• Vedlegg T: Kart Røsvikrenna med Fuglevikbukta og Borg havn, 1:5.000

• Vedlegg U.1: Detaljkart Fuglevikbukta, 1:5.000 (A3)

• Vedlegg U.2: Detaljkart Røsvikrenna, 1:10.000 (A3)

• Vedlegg U.3: Detaljkart Flyndregrunnen, 1:5.000

• Vedlegg U.4: Detaljkart Belgebåen, 1:2.500

• Vedlegg U.5: Detaljkart Vestre Fugleskjærgrunnen, 1:5.000

• Vedlegg U.6: Detaljkart Tjeldholmsten, 1:2.500

• Vedlegg U.7: Detaljkart Løperungen, 1:2.500

• Vedlegg U.8: Detaljkart Lubbegrunnen, 1:2.500

• Vedlegg U.9: Detaljkart Nordre Kvernskjær, 1:2.500

• Vedlegg U.10: Detaljkart Tjørnergrunnen, 1:1.000

• Vedlegg U.11: Detaljkart Duken, 1:1.000

• Vedlegg U.12: Detaljkart Møkkalasset, 1:10.000 (A3)

• Vedlegg U.13: Detaljkart Svaleskjær, 1:10.000 (A3) 1.2 Formål med tiltak

Hensikten med gjennomføring av de planlagte tiltakene er å øke forutsigbarheten for skipsfarten som i dag har begrensninger som følge av vær og vind. Leden inneholder mange kursendringer og

utdyping av grunner vil bidra til å redusere risikoen for grunnstøtinger og oljeutslipp. For å bedre innseilingen vil det også bli gjort ny merking av leden. Dette gir betydelig samfunnsnytte ved at skipsløpene blir mindre væravhengige og at avhengigheten av slepebåt blir redusert. Det vil også bli mulig å snu båter like ved Borg Havn, noe som også gir mer effektiv trafikkavvikling.

Borg 1 og Borg 2 er angitt som et av de prioriterte tiltakene i Nasjonal Transportplan for perioden 2018-2029 på grunn av den viktige betydningen havnen har for næringslivet i Nedre Glomma- regionen.

Foruten den direkte samfunnsnytten av en tryggere og mer fremkommelig farled til Borg Havn fører tiltakene også med seg flere indirekte samfunnsnyttige effekter, som fjerning og tildekking av forurensede sedimenter i utdypings- og deponiområdet, og gjenoppretting av naturlig tilførsel av ferskvann til Øra Naturreservat.

2 Områdebeskrivelse

2.1 Beliggenhet

Tiltaksområdet ligger i og ved utkanten av estuariet til Glomma, se figur 1. Utdypingsområdet strekker seg over et stort område som innehar store ulikheter i hydrografiske og biologiske faktorer. Vann- miljøet er tydelig influert av Glommas tilførsel av ferskvann, sedimenter, miljøgifter og organisk materiale. De store variasjonene fra årstid til årstid bidrar i stor grad til de dynamiske forholdene i dette området.

(27)
