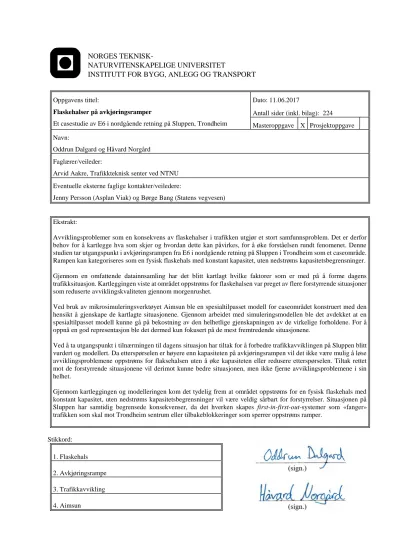

Oppgavens tittel:
Flaskehalser på avkjøringsramper
Et casestudie av E6 i nordgående retning på Sluppen, Trondheim
Dato: 11.06.2017
Antall sider (inkl. bilag): 224
Masteroppgave X Prosjektoppgave Navn:
Oddrun Dalgard og Håvard Norgård Faglærer/veileder:
Arvid Aakre, Trafikkteknisk senter ved NTNU Eventuelle eksterne faglige kontakter/veiledere:
Jenny Persson (Asplan Viak) og Børge Bang (Statens vegvesen)
Ekstrakt:
Avviklingsproblemer som en konsekvens av flaskehalser i trafikken utgjør et stort samfunnsproblem. Det er derfor behov for å kartlegge hva som skjer og hvordan dette kan påvirkes, for å øke forståelsen rundt fenomenet. Denne studien tar utgangspunkt i avkjøringsrampen fra E6 i nordgående retning på Sluppen i Trondheim som et caseområde.
Rampen kan kategoriseres som en fysisk flaskehals med konstant kapasitet, uten nedstrøms kapasitetsbegrensninger.
Gjennom en omfattende datainnsamling har det blitt kartlagt hvilke faktorer som er med på å forme dagens trafikksituasjon. Kartleggingen viste at området oppstrøms for flaskehalsen var preget av flere forstyrrende situasjoner som reduserte avviklingskvaliteten gjennom morgenrushet.
Ved bruk av mikrosimuleringsverktøyet Aimsun ble en spesialtilpasset modell for caseområdet konstruert med den hensikt å gjenskape de kartlagte situasjonene. Gjennom arbeidet med simuleringsmodellen ble det avdekket at en spesialtilpasset modell kunne gå på bekostning av den helhetlige gjenskapningen av de virkelige forholdene. For å oppnå en god representasjon ble det dermed kun fokusert på de mest fremtredende situasjonene.
Ved å ta utgangspunkt i tilnærmingen til dagens situasjon har tiltak for å forbedre trafikkavviklingen på Sluppen blitt vurdert og modellert. Da etterspørselen er høyere enn kapasiteten på avkjøringsrampen vil det ikke være mulig å løse avviklingsproblemene oppstrøms for flaksehalsen uten å øke kapasiteten eller redusere etterspørselen. Tiltak rettet mot de forstyrrende situasjonene vil derimot kunne bedre situasjonen, men ikke fjerne avviklingsproblemene i sin helhet.
Gjennom kartleggingen og modelleringen kom det tydelig frem at området oppstrøms for en fysisk flaskehals med konstant kapasitet, uten nedstrøms kapasitetsbegrensninger vil være veldig sårbart for forstyrrelser. Situasjonen på Sluppen har samtidig begrensede konsekvenser, da det hverken skapes first-in-first-out-systemer som «fanger»
trafikken som skal mot Trondheim sentrum eller tilbakeblokkeringer som sperrer oppstrøms ramper.
Stikkord:
1. Flaskehals 2. Avkjøringsrampe 3. Trafikkavvikling 4. Aimsun
iii
Forord
Denne avsluttende masteroppgaven er skrevet av Oddrun Dalgard og Håvard Norgård ved Institutt for bygg- og miljøteknikk ved Norges teknisk-naturvitenskaplige universitet, NTNU. Oppgaven tilsvarer 30 studiepoeng for hver av kandidatene og er skrevet i løpet av vårsemesteret 2017.
Masteroppgaven omhandler flaskehalser på avkjøringsramper, og ble gjennomført som et casestudium av E6 i nordgående retning på Sluppen, Trondheim. Problemstillingen og caseområdet ble valgt ut i samråd med hovedveileder Arvid Aakre.
Det finnes mange ulike typer flaskehalser i vegnettet. Hvilke innvirkninger dette får på avviklingskvaliteten vil være sterkt avhengig av de trafikale forholdene som foreligger i systemet.
Gjennom oppgaven skal årsaken bak og konsekvensene av flaskehalsen på avkjøringsrampen fra E6 syd til E6 Omkjøringsvegen og de trafikale forholdene på og oppstrøms for rampen kartlegges.
Masteroppgaven er videre todelt og består av en prosessrapport og en vitenskapelig artikkel.
Prosessrapporten er et supplement til den vitenskapelige artikkelen og innebærer at artikkelen skal fungere som et uavhengig dokument. Både prosessrapporten og den vitenskapelige artikkelen er skrevet på norsk.
Det er ønskelig å rette en takk til hovedveileder Arvid Aakre ved Trafikkteknisk Senter ved NTNU for gode råd gjennom hele prosessen, fra definering av problemstilling, valg av caseområde, gjennomføringen av datainnsamlingen, forslag til relevant litteratur og gode tilbakemeldinger før innleveringen.
Oppgaven ble skrevet i samarbeid med Statens vegvesen og Asplan Viak gjennom Asplan Viak- programmet 2016. En takk rettes til Børge Bang og Erik Jørgen Jølsgard i Statens vegvesen for tilgjengeliggjøring av data og gode råd gjennom arbeidet. Videre er det ønskelig å takke Kari Skogstad Norddal og Jenny Persson i Asplan Viak for god tilrettelegging og støtte gjennom prosessen.
Til slutt er det ønskelig å rette en takk til Torbjørn Haugen i Statens vegvesen for tilgjengeliggjøring av data, samt Kjeldsberg Eiendomsforvaltning AS ved Tore Westrum og Paul Espen Pedersen og Trøndelag brann- og redningstjeneste IKS på Sluppen ved Pål Moxnes for et godt samarbeid som muliggjorde en god og effektiv datainnsamling.
Trondheim, juni 2017
iv
Sammendrag
Avviklingsproblemer som en konsekvens av flaskehalser i trafikken utgjør et stort samfunnsproblem.
Det er derfor behov for å kartlegge hva som skjer og hvordan dette kan påvirkes for å øke forståelsen rundt fenomenet. Denne studien tar utgangspunkt i avkjøringsrampen fra E6 i nordgående retning på Sluppen i Trondheim som et caseområde. Rampen kan kategoriseres som en fysisk flaskehals med konstant kapasitet, uten nedstrøms kapasitetsbegrensninger.
Gjennom en omfattende datainnsamling har det blitt kartlagt hvilke faktorer som er med på å forme dagens trafikksituasjon. Kartleggingen viste at den høyest belastede perioden for avkjøringsrampen på Sluppen var morgenrushet. Gjennom perioden oversteg etterspørselen kapasiteten og den fysiske flaskehalsen ble aktivert. Dette initierte avviklingsproblemene, som ble ytterligere forsterket av fem forstyrrende situasjoner som skapte sjokkbølger som forplantet seg bakover i trafikkstrømmen oppstrøms for avkjøringsrampen. Forstyrrelsene ble forårsaket av akselerasjonsproblemer gjennom flaskehalsen, sene feltskifter inn i en allerede saktegående trafikkstrøm rett i forkant av avkjøringsrampen og oppstrøms for bussholdeplassen, samt bussenes ankomst til og avgang fra bussholdeplassen.
Ved bruk av mikrosimuleringsverktøyet Aimsun ble en spesialtilpasset modell for caseområdet konstruert med den hensikt å gjenskape de kartlagte situasjonene. Gjennom arbeidet med simulerings- modellen ble det avdekket at en spesialtilpasset modell kunne gå på bekostning av den helhetlige gjenskapningen av de virkelige forholdene. For å oppnå en god representasjon ble det dermed kun fokusert på de mest fremtredende situasjonene fra kartleggingen av trafikksituasjonen i caseområdet.
Ved å ta utgangspunkt i tilnærmingen til dagens situasjon har tiltak for å forbedre trafikkavviklingen på Sluppen blitt vurdert og modellert. Tiltakene ble delt inn i fire kategorier: mindre fysiske tiltak, adferdsendrende tiltak, tiltak som reduserer innvirkningen fra bussen og nye konseptuelle løsninger.
Da etterspørselen er høyere enn kapasiteten på avkjøringsrampen vil det ikke være mulig å løse avviklingsproblemene oppstrøms for flaksehalsen uten å øke kapasiteten eller redusere etter- spørselen. Tiltak rettet mot de forstyrrende situasjonene vil derimot kunne bedre situasjonen, men ikke fjerne avviklingsproblemene i sin helhet.
Gjennom kartleggingen og modelleringen kom det tydelig frem at området oppstrøms for en fysisk flaskehals med konstant kapasitet, uten nedstrøms kapasitetsbegrensninger vil være veldig sårbart for forstyrrelser. Situasjonen på Sluppen har samtidig begrensede konsekvenser, da det hverken skapes first-in-first-out-systemer som «fanger» trafikken som skal mot Trondheim sentrum eller tilbake- blokkeringer som sperrer oppstrøms ramper.
v
Abstract
Traffic bottlenecks represents a major cost for the society through congestion, delays and pollution. It is therefore necessary to identify the causality behind the bottleneck to get a better understanding of the phenomenon. This report presents a case study of the freeway off-ramp from E6 in the northbound direction at Sluppen in Trondheim, Norway. The off-ramp can be categorized as a physical bottleneck with constant capacity, without downstream capacity constraints.
The factors that contributed to the current traffic situation were identified through an extensive data collection. The period with the highest traffic demand on the off-ramp was the morning rush hour.
During this period, the demand exceeded the capacity and the physical bottleneck became activated.
This initiated the queuing upstream of the bottleneck, which was further reinforced by five distinct situations interrupting the traffic flow. These incidents created shockwaves propagating backwards in the traffic upstream related to the off-ramp. The interruption of the traffic stream were caused by acceleration problems through the physical bottleneck, late merging into an already slow traffic stream just in front of the off-ramp and upstream of the bus stop, as well as the buses arriving to and departing from the bus stop.
To recreate the identified situations, a customized model of the case area was designed using the Aimsun microsimulation tool. Through the development of the simulation model, it was concluded that the customizations could deteriorate the overall recreation of real conditions. In order to achieve a good representation, only the most significant incidents in the case area were included in further development.
Based on today’s situation, measures to improve the traffic situation at Sluppen were evaluated and modeled. The measures were divided into four categories: smaller physical measures, behavioral changes, measures to reduce impact from the bus and new conceptual solutions. Since the demand is higher than the capacity of the off-ramp, it is necessary to increase the capacity or reduce the demand to solve the queueing upstream of the bottleneck. Measures addressed to reduce the interruption of the traffic flow could improve the situation, but not remove the queuing entirely.
Based on the results it was concluded that the area upstream of a physical bottleneck with constant capacity, without downstream capacity constraints is very vulnerable to interferences. At the same time, the situation at Sluppen has limited consequences, as it does not create first-in-first-out-systems that “entraps” traffic towards the city center of Trondheim or upstream ramp blockage.
