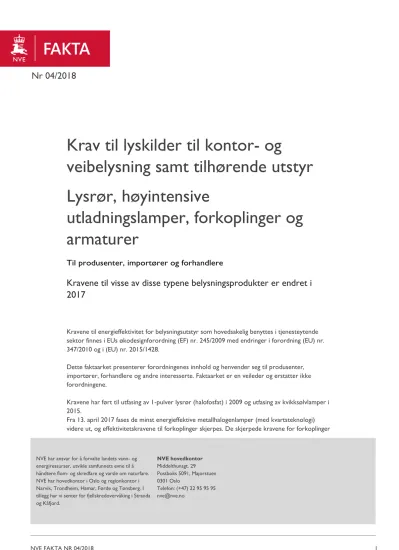

Krav til lyskilder til kontor- og

veibelysning samt tilhørende utstyr Lysrør, høyintensive

utladningslamper, forkoplinger og armaturer

Til produsenter, importører og forhandlere

Kravene til visse av disse typene belysningsprodukter er endret i 2017

Kravene til energieffektivitet for belysningsutstyr som hovedsakelig benyttes i tjenesteytende sektor finnes i EUs økodesignforordning (EF) nr. 245/2009 med endringer i forordning (EU) nr.

347/2010 og i (EU) nr. 2015/1428.

Dette faktaarket presenterer forordningenes innhold og henvender seg til produsenter, importører, forhandlere og andre interesserte. Faktaarket er en veileder og erstatter ikke forordningene.

Kravene har ført til utfasing av 1-pulver lysrør (halofosfat) i 2009 og utfasing av kvikksølvlamper i 2015.

Fra 13. april 2017 fases de minst energieffektive metallhalogenlamper (med kvartsteknologi) videre ut, og effektivitetskravene til forkoplinger skjerpes. De skjerpede kravene for forkoplinger

Nr 04/2018

medfører bl.a. at elektromagnetiske forkoplinger til lysrør fases ut, mens bare noen av de elektromagnetiske forkoplinger til høyintensive utladningslamper fases ut.

Ansvar

Det er ikke tillatt å selge produkter som ikke overholder kravene i EU- og EØS-området.

Kravene er derfor nyttige å kjenne til for alle ledd i salgskjeden.

Ansvaret for at produktene overholder kravene og for å gi den informasjonen som kreves, ligger hos

 produsenten innenfor EU- og EØS-området, eller hos

 importøren som importerer produktene fra et ytre marked og i begge tilfelle bringer produktene i omsetning i EU- og EØS-markedet.

Forhandlere har ansvar for å vise energimerket og annen informasjon ved annonsering og salg. Se faktaark om energimerke for belysningsutstyr.

Virkning

Kravene er utstedt i de ovennevnte forordninger under EUs økodesigndirektiv 2009/125/EF og er tatt inn i EØS-avtalen. Energikravene er beregnet å spare 38 TWh årlig i EU i 2020, sammenlignet med ikke å gjøre noe.

Produkter som er omfattet

Lysrør, høyintensive utladningslamper og tilhørende forkoplinger og armaturer:

 Lysrør uten innebygd strømbegrenser med én eller to sokler (heretter lysrør).

 Høyintensive utladningslamper med sokkel E27, E40, PGZ12.

 Forkoplinger, strømbegrensere.

 Lysarmatur som kan drive slike lamper (heretter armatur).

 Kravene gjelder også produktene nevnt over når de er integrert i andre produkter.

Relaterte produkter som er omfattet av en annen forordning

Lyskilder til boligbelysning og lignende, alle typer retningsbestemte lyskilder, LED-lyskilder/- moduler samt spesiallamper og relatert utstyr er regulert i forordning (EF) nr. 244/2009 og (EU) nr. 1194/2012 med endringer i (EU) nr. 2015/1428. Se eget faktaark.

Produkter som er unntatt

 Lyskilder/lamper

o som ikke avgir hvitt lys og ikke er høytrykksnatriumlamper eller o som er beregnet til annen bruk enn allmennbelysning

 Lysrør med dobbel sokkel, som o T2 7 mm eller mindre lysrør,

o T5 16 mm og lampeeffekt på P ≤ 13 W eller P > 80 W, o T12 38 mm og ekstern tennstrimmel

 Høyintensive utladningslamper med annen sokkel enn E27, E40, PGZ12.

Det betyr at kompakte metallhalogenlamper og høytrykksnatriumlamper med sokler som f.eks. G12, PG12, G8.5, G22, RX7s m.fl. alle er unntatt og derfor ikke er omfattet av kravene.

 Høyintensive utladningslamper med fargetemperatur Tc>7000K.

 Lamper med særlig spektrale utstrålinger, se forordning nr. 245/2009.

 Armaturer som er omfattet av særlige direktiver, se forordning nr. 245/2009.

Blandingslyslamper, induksjonslamper og plasmalamper anses ikke omfattet av forordningen.

Hvilke krav stilles?

Energieffektivitet

For lyskilder er det krav om et minimum lysutbytte for hver type lyskilde. For forkoplinger er det en minimum virkningsgrad samt et maksimum standbyforbruk.

Funksjon/ytelse

For lyskilder er det krav om minimum Lysvedlikeholdsfaktor og Overlevelsesfaktor.

For alle produkter er det krav om kompatibilitet med de mest energieffektive produkter av andre typer.

Informasjon

Det er krav om spesifikk produktinformasjon for hver produkttype.

Se ellers den følgende oversikten over krav. En oversikt over hvilke produkter som er faset ut, finnes sist på faktaarket.

Oversikt over gjeldende krav i forordningen (etter 13.4 2017)

I oversikten henvises det til tabellnumre i forordning (EU) nr. 245/2009 med endringer i forordning (EU) nr. 347/2010.

Krav til Effektivitet Krav til Ytelse Krav til Informasjon Lysrør ^• Lysutbytte som angitt i tabell 1

– 6 i forordningen avhengig av lysrørstype.

• Lysvedlikeholdsfaktor (verdier angitt i tabell 11).

• Overlevelsesfaktor (verdier angitt i tabell 12).

• Kompatibel med forkopling i klasse A2 og bedre.

• Detaljert produktinformasjon på internett og i teknisk

dokumentasjon (1).

Høy- intensive utladnings- lamper

Lysutbytte:

• NaH med Ra ≤ 60 i tabell 7 med Ra > 60 i tabell 8

• MH (uansett Ra) i tabell 10.

• Andre høyintensive utladningslamper (F.eks. Hg) i tabell 9

Lysvedlikeholdsfaktor og overlevelsesfaktor:

• NaH i tabell 13

• MH i tabell 14. Verdiene i tabell 13 og 14 gjelder kun lyskilder som er omfattet av effektivitetskrav. (Presisering fra 2015)

• Detaljert

produktinformasjon på internett og i teknisk

dokumentasjon (1).

For-koplinger til lysrør

• Krav om virkningsgrad ≥ EBbFL, ‘Efficiency Base ballast Fluorescent Lamps’ beregnet som angitt i forordningens ANNEX II 3. (g)

• Effektkrav ved dimmet til 25%

lys.

• Standbyforbruk skal ikke overstige 0,5 W.

• Klassifisering (EEI) og merking av produkter.

Forkopling- er til høy- intensive utladnings- lamper

• Krav til virkningsgrad, verdier angitt i tabell 16.

• Virkningsgrad skal angis

Armaturer til lysrør

• Standbyforbruk skal ikke være mer enn forkoplingen

• Alle armaturer skal være kompatible med forkoplinger som oppfyller kravene i fase 3,

2017 ^• Detaljert

produktinformasjon på internett og i teknisk

dokumentasjon (2) Armaturer

til høy- intensive utladnings- lamper

• Forklaring til tabellen

(1) Krav til produktinformasjon om lamper:

a. Nominell effekt og merkeeffekt

b. Nominell effekt og merkeverdi for lysstrøm (fluks)

c. Merkeverdi for lysutbytte ved 100 t under standardforhold

d. Merkeverdi for lampens vedlikeholdsfaktor ved 2000 t, 4000 t, 6000 t, 8000 t, 12000 t, 16000 t og 20000 t

e. Merkeverdi for lampens overlevelsesfaktor ved 2000 t, 4000 t, 6000 t, 8000 t, 12000 t, 16000 t og 20000 t

f. Lampens kvikksølvinnhold i X,X mg g. Lampens fargegjengivelsesindeks (Ra) h. Lampens fargetemperatur

i. Omgivelsestemperaturen som lampen er beregnet på å avgi sin beste lysstrøm i.

(2) Krav til produktinformasjon om lysarmaturer:

a. Virkningsgrad eller EEI (Energy Efficiency Index) for forkoplingen hvis dette medfølger b. Virkningsgrad (lm/W) for lampen hvis dette medfølger

c. Opplysninger om hvilke lamper og forkoplinger som passer med armaturen, hvis de ikke medfølger

d. Vedlikeholdsinstruks

e. Demonteringsinstruks (for korrekt vedlikehold)

f. For høyintensive utladningslamper skal det angis om de er utformet for klare og/eller matte lamper

• Forkortelser i tabellen:

NaH: Høytrykksnatriumlampe MH: Metallhalogenlampe Hg: Høytrykkskvikksølvlampe Ra: Fargegjengivelsesindeks

EEI: Energieffektivitetsindeks (virkningsgrad) EBb: Efficiency Base forkopling

Mer informasjon om kravene

 Forordning EF nr. 245/2009, engelsk / norsk (Ø)

 Endringsforordning 347/2010, engelsk / norsk (Ø)

 Sammenskrevet 245/2009 og 347/2010, engelsk

 Endringsforordning 2015/1428, engelsk / norsk (Ø)

Les mer om økodesign og energimerking av belysningsprodukter på NVEs hjemmeside,

www.nve.no. Her finner du omtale av forordningene, veiledninger, kontaktinformasjon og lenker til lovtekster.

Revisjon: Reglene for økodesign av belysningsprodukter er under revisjon. Nye regler er planlagt å tre i kraft et av de første årene etter 2018.

Tabelloversikt over utfasing av lyskilder

Den følgende tabellen gir en oversikt over hvilke lysrør, høyintensive utladningslamper og forkoplinger som fases ut.

NB: Kun lyskilder med de vanligste former eller sokler er avbildet i tabellen. Lyskilder med andre former og/eller sokler, men med samme teknologi som de avbildede, er omfattet av de samme utfasinger som de avbildede.

Kategorier av lysrør eller høyintensive utladningslamper som er utenfor virkeområdet til eller unntatt fra kravene i økodesignforordning (EF) nr. 245/2009, kan fremdeles bringes i omsetning (se liste med unntak ovenfor).

Noen av de lyskildene som er unntatt eller er utenfor forordningens virkeområde, forventes å bli omfattet av en ny forordnings effektivitetskrav, slik at de på lengre sikt blir faset ut. Det gjelder f.eks. blandingslyslamper.

Symbolforklaring:

Lyskilden er/vil være tillatt på markedet

Lyskilden er/blir faset ut og ikke lenger tillatt å bringe i omsetning i EUs indre marked.

Utfasinger - Konsekvenser av effektivitetskravene i

Økodesign jf. forordning 245/2009 Etter

13.4.2012 Etter

13.4.2015 Etter 13.4.2017 Lysrør:

T5, 16 mm Lysrør – lineære og sirkulære

T8, 26 mm Lysrør lineære, U-form og T9 sirkulære (Ra≥80 ~ 3- og 5-pulver)

T12, 38 mm Lysrør med tennstripe (inklusiv 1-pulver ~ halofosfat) T8 og T12 Lysstoffrør, 1-pulver ~ halofosfat (faset ut siden 2009)

Kompaktlysrør uten intern forkopling

Elektromagnetiske forkoplinger til lysrør

Elektroniske forkoplinger

Høyintensive utladningslamper med sokler E27, E40 eller PGZ12:

Kvikksølvlamper og høytrykksnatrium- erstatninger for dette

Høytrykksnatriumlamper

Metallhalogen-lamper, keramisk teknologi

Metallhalogen-lamper, kvarts teknologi
