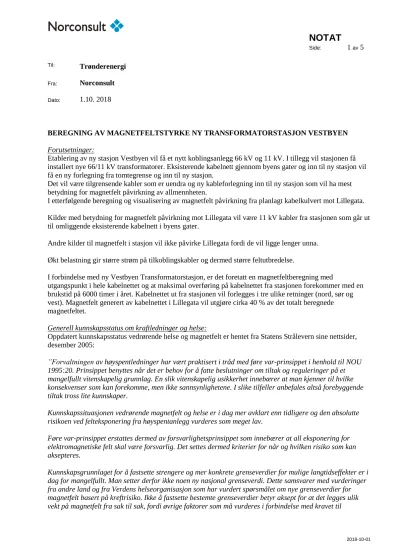

Til: Trønderenergi
Fra: Norconsult
Dato: 1.10. 2018
BEREGNING AV MAGNETFELTSTYRKE NY TRANSFORMATORSTASJON VESTBYEN Forutsetninger:
Etablering av ny stasjon Vestbyen vil få et nytt koblingsanlegg 66 kV og 11 kV. I tillegg vil stasjonen få installert nye 66/11 kV transformatorer. Eksisterende kabelnett gjennom byens gater og inn til ny stasjon vil få en ny forlegning fra tomtegrense og inn til ny stasjon.
Det vil være tilgrensende kabler som er uendra og ny kableforlegning inn til ny stasjon som vil ha mest betydning for magnetfelt påvirkning av allmennheten.
I etterfølgende beregning og visualisering av magnetfelt påvirkning fra planlagt kabelkulvert mot Lillegata.
Kilder med betydning for magnetfelt påvirkning mot Lillegata vil være 11 kV kabler fra stasjonen som går ut til omliggende eksisterende kabelnett i byens gater.
Andre kilder til magnetfelt i stasjon vil ikke påvirke Lillegata fordi de vil ligge lenger unna.
Økt belastning gir større strøm på tilkoblingskabler og dermed større feltutbredelse.
I forbindelse med ny Vestbyen Transformatorstasjon, er det foretatt en magnetfeltberegning med
utgangspunkt i hele kabelnettet og at maksimal overføring på kabelnettet fra stasjonen forekommer med en brukstid på 6000 timer i året. Kabelnettet ut fra stasjonen vil forlegges i tre ulike retninger (nord, sør og vest). Magnetfelt generert av kabelnettet i Lillegata vil utgjøre cirka 40 % av det totalt beregnede magnetfeltet.
Generell kunnskapsstatus om kraftledninger og helse:
Oppdatert kunnskapsstatus vedrørende helse og magnetfelt er hentet fra Statens Strålevern sine nettsider, desember 2005:
”Forvaltningen av høyspentledninger har vært praktisert i tråd med føre var-prinsippet i henhold til NOU 1995:20. Prinsippet benyttes når det er behov for å fatte beslutninger om tiltak og reguleringer på et mangelfullt vitenskapelig grunnlag. En slik vitenskapelig usikkerhet innebærer at man kjenner til hvilke konsekvenser som kan forekomme, men ikke sannsynlighetene. I slike tilfeller anbefales altså forebyggende tiltak tross lite kunnskaper.
Kunnskapssituasjonen vedrørende magnetfelt og helse er i dag mer avklart enn tidligere og den absolutte risikoen ved felteksponering fra høyspentanlegg vurderes som meget lav.
Føre var-prinsippet erstattes dermed av forsvarlighetsprinsippet som innebærer at all eksponering for elektromagnetiske felt skal være forsvarlig. Det settes dermed kriterier for når og hvilken risiko som kan aksepteres.
Kunnskapsgrunnlaget for å fastsette strengere og mer konkrete grenseverdier for mulige langtidseffekter er i dag for mangelfullt. Man setter derfor ikke noen ny nasjonal grenseverdi. Dette samsvarer med vurderinger fra andre land og fra Verdens helseorganisasjon som har vurdert spørsmålet om nye grenseverdier for magnetfelt basert på kreftrisiko. Ikke å fastsette bestemte grenseverdier betyr aksept for at det legges ulik
forsvarlighet kan være forskjellige. Det er en samlet vurdering av konkrete fordeler og ulemper som må være grunnlaget for vedtak i enkeltsaker.
Ved planer om nye bygg nær høyspentledninger, nye høyspentledninger nær bygg eller opprusting av eksisterende høyspentledninger skal man velge de alternativer som gir lavest mulig magnetfelt når dette kan forsvares i forhold til merkostnader eller andre ulemper av betydning. Det anbefales 0,4 μT (mikroTesla) som et utredningsnivå”.
Dette betyr at det for boliger for permanent opphold benyttes 0,4 μT (mikroTesla) øvre grense som et utredningsnivå.
Beregnet magnetfeltstyrke:
Totalt magnetfelt for alle 11 kV kabler:
Figur 1 viser diagram over gjennomsnittlig magnetfeltstyrke målt på tvers av kabelretning. Figur viser at magnetfeltstyrken i senter av kabelgrøft 2 meter over bakken vil være ca. 4 T (mikrotesla). Tilsvarende viser diagrammet at styrken avtar og at den i en avstand på 10 m fra ytterfase er redusert til under 0,4 T målt 2 meter over bakken.
Med planlagt stasjon vil alle kabler i Lillegata bli nylagt i ny kabelkulvert innenfor tomtegrense og lavere under gatenivå. Altså ved siden av Lillegata. Kablene vil bli forlagt i ny kabelkulvert med betongskille mot gate. Kabelkulverter vil ha en bunn som ligger 4,2 meter under gatenivå. Kabler kan da bli forlagt på kabelbroer langs begge vegger i kabelkulvert. Se illustrasjon neste side.
Figur 2: 11 kV kabler i ny kabelkulvert ut fra planlagt transformatorstasjon.
Av figuren framgår at kabler i Lillegata, se rød ramme, vil bli destruert og lagt spenningsløse. Se blå markering av kabler som kan medføre størst feltpåvirkning i Lillegata med ny stasjon.
I det etterfølgende vises mulig feltpåvirkning i Lillegata som følge av ny forlegning.
Figur 3: Beregnet magnetfeltstyrke 11 kV kabler i planlagt kabelkulvert mot Lillegata fra Vestbyen Trafostasjon.
Kablenes senterpunkt vil bli innenfor vegg nytt bygg. Magnetfelt vil utvendig vegg mot Lillegata nå være mindre enn 1T (mikrotesla) referert 2 meter over gatenivå.
Ca 3 meter fra kulvertveggen på sørøst siden av stasjonen (i Lillegata) vil magnetfelt være mindre enn 0,4
T (mikrotesla) referert 2 meter over gatenivå.
Ny stasjonsløsning vil medføre en vesentlig reduksjon av magnetfeltstyrke rett over gatenivå i Lillegata i forhold til dagens kabler i gata. Som gitt i forutsetningene tilsvarer magnetfeltet i Lillegata cirka 40% av den totalt beregnede verdien.
Avbøtende tiltak
Kabelforlegninger fra en transformatorstasjon til distribusjonsnett forlegges i kabelgrøfter hvor tetthet på kabler avgjøres av kabelplan for det aktuelle området.
Belastningen på kablene varierer over året.
Ved å se på spredning/avstand i kabelforlegning og avskjerming mot omgivelser kan magnetfeltet som
Et utredningsnivå på 0,4 μT (mikroTesla) benyttes som nevnt for område hvor det skal være permanent opphold for beboere. Utenfor slike områder vil det være varierende magnetfeltstyrke avhengig av hvor man befinner seg. Magnetfeltet som følge av strømbelastning på elektriske ledere kan derfor normalt være mye høyere i slike områder.
Molde, 12. november 2018
Jon Arne Øren
