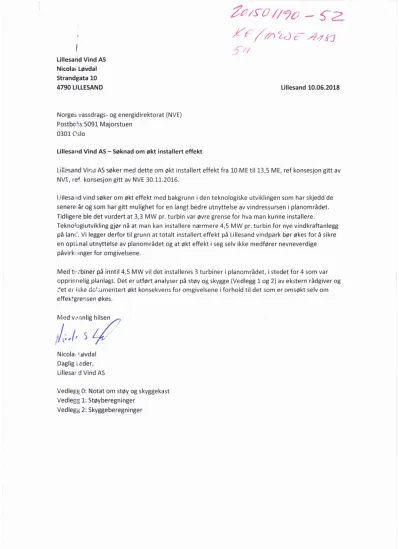

Lillesand Vind AS Nicolai Løvdal Strandgata 10
4790 LILLESAND Lillesand 10.06.2018
Norges vassdrags— og energidirektorat (NVE) Postboks 5091Majorstuen
0301Oslo
Lillesand Vind AS — Søknad om økt installert effekt
Lillesand Vind AS søker med dette om økt installert effekt fra 10 ME til
13,5
ME, ref konsesjon gitt av NVE, ref. konsesjon gitt av NVE 30.11.2016.Lillesand vind søker om økt effekt med bakgrunn i den teknologiske utviklingen som har skjedd de senere år og som har gitt mulighet for en langt bedre utnyttelse av vindressursen i planområdet.
Tidligere ble det vurdert at 3,3 MW pr. turbin var øvre grense for hva man kunne installere.
Tekno'ogiutvikling gjør nå at man kan installere nærmere 4,5 MW pr. turbin for nye vindkraftanlegg på land. Vi legger derfor til grunn at totalt installert effekt på Lillesand vindpark bør økes for å sikre en optimal utnyttelse av planområdet og at Økt effekt i seg selv ikke medfører nevneverdige påvirkxsinger for omgivelsene.
Med turbiner på inntil 4,5 MW vil det installeres 3turbiner i planområdet, i stedet for 4 som var opprinnelig planlagt. Det er utført analyser på støy og skygge (Vedlegg 1og 2) av ekstern rådgiver og :'et er ikke do'mnentert økt konsekvens for omgivelsene i forhold til det som er omsøkt selv om effektgrensen økes.
Med vennlig hilsen
i/,/ s [
Nicola, Løvdal Daglig Leder, Lillesai d Vind AS
Vedlegg 0: Notat om støy og skyggekast Vedlegg 1: Støyberegninger
Vedlegg 2: Skyggeberegninger
—.
Valle35 Q
NOTAT 05.juni 2018
Til: Lillesand vindpark AS Fra: Pollen Vind AS v/ Torstein Thorsen Ekern
SAK: Økning i turbinstørrelse i Lillesand vindpark - vurderinger rundt støy og skyggekast
LILLESAND VINDPARK - ØKNING l TURBINSTØRRELSE OG EFFEKT — BEREGNINGER AV STØY OG SKYGGEKAST
Innledning
Lillesand vindpark AS ønsker å utnytte vindressursene innenfor planområdet til det
konsesjonsgitte Lillsand vindpark AS best mulig. Det er derfor ønskelig å benytte seg av mer moderne turbinteknologi som vil gi en vesentlig bedre energiproduksjon sammenliknet med det som lå til grunn da konsesjonssøknad ble skrevet.
l
kons esjonsszknaden ble det presentert en utbyggingsløsning med 4 x GE 2,5 MW med 120 meters tårn og 120 meters rotordiameter. Utviklingen i turbinteknologi og beregninger som nylig er gjort viser at man kan få vesentlig mer energiproduksjon ut av et vindkraftanlegg innenfor det konsesjonsgitte området. Det søkes derfor om en økt effekt i konsesjonen.Beregninger er gjort med det som ansees som et av mest sannsynlige
utbyggingsalternativene for Lillesand vindpark, en utbygging med 3 x V 136, 4,2 MW.
l dette notatet vises støy og skyggekastberegninger for et slikt utbyggingsalternativ.
'v'indmøiiene har en rotordiameter på 136 meter og en tårnhøyde på 120 meter
Endelig utbyggingsløsning vil bli presentert i Miljø-, transport og -anleggsplan og detaljplan som vi bli forelagt NVE og Lillesand kommune for godkjenning i god tid før anleggsstart. I disse planene vil også endelig støy og skyggekast beregninger presenteres. Det antas at endelig utbyggingsløsning vil bli spikret i løpet av 2018, og med mål om byggestart i løpet av 2019.
Bebyggelse
Det er gjort beregninger for nærliggende bebyggelse på 6 ulike steder. Nordbø, Torkelbuene, bebyggelsen ved Eikeland/Ytre Eikeland og 2 hytter øst for Raundalshei i Birkenes
kommune.
Støy
Støyberegninger for en utbyggingsalternativ med 3 x V136 er vist i vedlegg 1. Det kan
sees
at foruten Nordbø så har all bebyggelse støynivå under L_den = 45 dB. L_den
=
L_eq+5,4 dB. Det anbefales at man inngår en minnelig avtale med eierne av Nordbø (som også er grunneierne i prosjektet) hvor det gis aksept for at støynivået kan være opp mot L_den = 50 dB.Foruten bebyggelsen på Nordbø har all bebyggelse støyverdier som er godt under anbefalte grenseverdier.
Denne utbyggingsløsningen har en lavere støypåvirkning på bebyggelsen enn utbyggingsløsningen som er beskrevet i konsesjonssøknaden.
Skyggekast
Skyggekastberegninger for en utbyggingsalternativ med 3 x V136 er vist i vedlegg 2 og 3.
Det er to hytter i Birkenes samt bebyggelsen i Nordbø som har worst case skyggekast over 30 timer per år. Bebyggelsen ved Eikeland/Ytre Eikeland ligger på ca. 30 timer per år.
Denne utbyggingsløsningen har en skyggekastpåvirkning på bebyggelse som er nokså lik den som er beskrevet i konsesjonssøknaden.
Det anbefales at man i detaljplanleggingen av vindparken ser nærmere på et eller flere av følgende tiltak:
- Endret plassering av mølle 3 som forårsaker mest skyggekast
° Stenge ned mølle 3 i kortere perioder hvor skyggkast kan inntreffe. Dette gjøres basert på parametere som tidspunkt, vindretning, solstrålingsnivå etc. Dette er en mye brukt metode, der vindturbinens styringssystem kan konfigureres til å ta hensyn til de nevnte forholdene.
' inngå en minnelig avtale med berørt bebyggelse.
"Ieolléss i
WindPRO version 2.5.8. 85 Dec 2007
W; Wed/Page
Lillesand vindpark 05.06.20181420/1
Licensed user:
Polen VlndAS TWTWEMIWM
Calculated
.2 1 14:2 2. . .
DECIBEL '7 Main Result
oise calculation model:
ISO 9613-2 General ind speed:
8.0 m/s
round attenuation:
General, Ground factor: 0.0 eteorological coefficient. co:
0.0 dB
ype of demand in calculation:
1: WTG noise is compared to demand (DK. DE. SE. NL etc.) oise values in calculation:
All noise values are mean values (Lwa) (Normal) ure tones:
Pure and Impulse tone penalty are added to WTG source noise eight above ground level. when no value in NSA object:
4,0 m Don't a'low override of model height with height from NSA object viation from "official" noise demands. Negative is more restrictlve.
sitive is les s restrictive.:
0.0 dB(A)
Å New WTG . Noise sensitive area WTGs
UTM WGSN Zi ne: 33 WTG type Noise data
East North 2 Row data/Description Valid Manutact. Type Power Diam. Heigl! Creator Name Wind Status Hm LwAc Pure Octave
speed hengt! tones data
[ml [kW] lml im! lmlsi [ml [dB(A)i
1 105 879 6 478 711 2000 VESTAS 4.2 - 136 Vestas 4...Yes VESTAS 4.2-136 Vestas 4 200 1360 1200 USER No'se data 80 User value 1200 102,9 0 dB Generic ') 2 105 450 6 479 161 1850 VESTAS 4.2 - 136 Vestas 4...Yes VESTAS 4.2 — 136 Vestas 4 200 1360 1200 USER Noise data 8.0 User value 1200 102,9 0 dB Generic ']
3 105 094 6 477 859 1750 VESTAS 4,2 — 136 Vestas 4...Yes VESTAS 4,2 - 136 Vestas 4 200 1360 1200 USER Noise data 8,0 User value 1200 102,9 006 Generic ') )Notioe: One er moro noise data for this WTG is generic or input by user
alculation Results
Sound Levei
Noise sensitive area UTM WGSM Zone: 33 Demands Sound Level Demands fulfilled ?
No. Name East North Z imission height Noise From WTGs Noise
im] [mi [dBtAll [dB(A)l
A Nordbø 105 484 6 478 035 1200 4,0 0,0 41,5 No
B Hytte Birkenes 104 568 6 478 183 150.0 4,0 0,0 38.0 No
C Hytte 2 Birkenes 104 546 6 478 398 162,6 40 0.0 36.8 No
D To:kelsbuene 105 449 6 477 347 1500 4.0 0,0 37,6 No
E Eikeland 106 888 6 478 710 1000 4,0 0,0 33,7 No
F Ytre Eikeland 106 832 6 478 634 1000 4.0 0,0 34,1 No
Distances (.n) WTG
NSA 1 2 3
A 783 7327 428 B 1413 1317 618 C 1369 1183 769 D 1430 1814 623 E 1009 1507 1985 F 956 1479 1903
WindPRO is developed by EMD lnrernationaIA/S, Niels Jemesvej 70. DK -9220 Aalborg Ø. TM +45 96 35 44 44, Fax +45 96 35 44 46, e-mar'l: windprotöemddk
WindPRO version 2.5.8.85 Dec 2007
ojoct. Pri'uelage
illesand vindpark 05.06.2018 14:04 / 1
Licensed user:
Polen VinaAs
TmTWEkanllaue-Mm
Cnlcululed
SHADOW— Main Result
Assumptions for shadow calculations Maximum distance for influence
Calculate only when more than 20 % ol sun is covered by the blade Please look in WTG table
Minimum sun height over horizon for influence 3°
Day step for r-alculation 1 days
Time step for ralculation 1 minutes , ,
The calculated times are "worst case" given by the following assumptions: =. : ; . The sun is shining all the day. from sunrise to sunset å...-..."" * " ' The rotor på:-ine is always perpendicular to the line from the WTG to ' "*
the sun
The WTG is always operating
o avoid flicke. from WTGs not visible a ZVI calculation is performed W efore the flicker calculation. The ZVI calculation is based on the following x %
ssumptions ;*" "***"
Helgi-. contours used: ..eight Contours: CONTOURLINE—Lillesand vindpai :. — . .; . .
Obstacles used in calculation få"; . :, , % ??.
Eye helghl.18 fl] ' . scale 1.40 000
Gnd resolution. 10 m A New WTG Q, Shadow receptor
WTGs
UTM WGSM Zone: 33 WTG type Shadow data
East North Z Row data/Description Valid Manufact. Type Power Diam. Height Calculation RPM distance
{ml lkW] [ml [ml lml [RPM]
1 105 879 6 478 711 200.0VESTAS 4.2-136 Vestas 4200136.0..Yes VESTAS 4.2 -136 Vestas 4 200 136.0 120.0 2 000 0.0 2 105 450 £. 479 161 185,0 VESTAS 4,2-136 Vestas 4200 136.0..Yes VESTAS 4.2 - 136 Vestas 4 200 136,0 120.0 2 000 0.0 3 105 094 6 477 859 175.0 VESTAS 4.2 - 136 Vestas 4200136.0..Yes VESTAS 4.2 - 136 Vestas 4 200 136.0 120.0 2 000 0.0
Shadow rer: aptor-lnput
UTM WGSM Zone: 33
No. Name East North Z Width Height Height Degrees from Slope oi Direction mode a.g.l. south cw wind0w
lml lml [ml lml [°] l“!
A Buene 105 450 6 477 353 150.0 2.0 2.0 2.0 0,0 90,0 ”Green house mode' B I-‘ytte 2 Birkenes "34 546 6 478 397 162.4 2.0 2.0 2.0 0.0 90,0 "Green house mode"
C Hytte Birkenes 104 567 6 478 182 150.0 2,0 2,0 2,0 0.0 90,0 "Green house mode”
D Nordbø 105 484 6 478 032 120.0 2.0 2.0 2.0 0,0 90,0 "Green house mode"
E Ytre Eikeland 106 833 6 478 634 100.0 2,0 2.0 2.0 0.0 90,0 "Green house mode"
F Eikeland 106 890 6 478 710 100,0 2,0 2.0 2.0 0,0 90,0 "Green house mode"
Calculation Results Shadow receptor
Shadow. worst case
No. Name Shadow hours Shadow days Max shadow per year per year hours per day
lh/year] [days/year] [hlday]
A Buene 0:00 0 0:00
B Hytte 2 Birkenes 42:55 94 0:42
C Hytte Biri-"enes 59:32 124 0:50
D Nordbø 77:21 87 1:09
E Ytre Eike-and 34:27 90 0:42
F Eikeland 30:05 89 0:31
WMPRO is damped by EMU international AVS. Niels Jernesvej 10. DK-QZZOABIDOIQ Ø. Til 945 96 35 44 44. Fax 445 % 3-5 M 46. email: [email protected]
