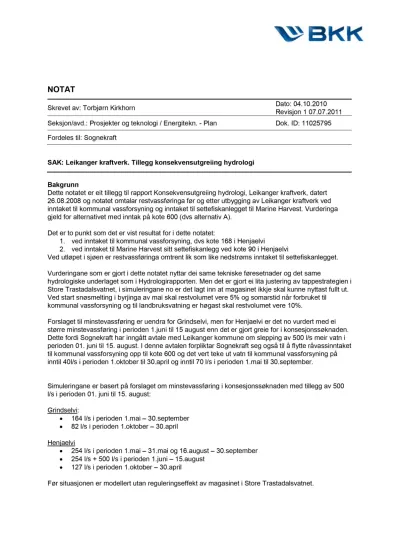

NOTAT
Skrevet av: Torbjørn Kirkhorn Dato: 04.10.2010
Revisjon 1 07.07.2011 Seksjon/avd.: Prosjekterog teknologi /Energitekn. - Plan Dok. ID: 11025795 Fordeles til: Sognekraft
SAK: Leikangerkraftverk. Tillegg konsekvensutgreiing hydrologi
Bakgrunn
Dette notatetereit tillegg til rapportKonsekvensutgreiing hydrologi, Leikangerkraftverk, datert 26.08.2008 og notatet omtalarrestvassføringa førog etterutbygging avLeikangerkraftverk ved inntaket til kommunal vassforsyning og inntaket til settefiskanlegget til Marine Harvest. Vurderinga gjeld foralternativet med inntak på kote 600 (dvs alternativA).
Det erto punkt som det ervist resultatfori dette notatet:
1. ved inntaket til kommunal vassforsyning, dvs kote 168 i Henjaelvi
2. ved inntaket til Marine Harvest sitt settefiskanlegg ved kote 90 i Henjaelvi
Ved utløpeti sjøen errestvassføringa omtrent lik som like nedstrøms inntaket til settefiskanlegget.
Vurderingane som ergjort i dette notatet nyttardei same tekniske føresetnaderog detsame
hydrologiske underlaget som i Hydrologirapporten. Men detergjort ei lita justering avtappestrategien i Store Trastadalsvatnet, i simuleringane no erdet lagtinn atmagasinetikkje skal kunne nyttast fullt ut.
Ved start snøsmelting i byrjinga avmai skal restvolumet vere 5% og somarstid nårforbruket til kommunal vassforsyning og til landbruksvatning erhøgast skal restvolumet vere 10%.
Forslagettil minstevassføring eruendra forGrindselvi, men forHenjaelvi erdet no vurdert med ei størreminstevassføring i perioden 1.juni til 15 augustenn detergjort greie fori konsesjonssøknaden.
Dette fordi Sognekraft harinngått avtale med Leikangerkommune om slepping av500 l/s meirvatn i perioden 01. juni til 15. august. I denne avtalen forpliktarSognekraft seg også til å flytte råvassinntaket til kommunal vassforsyning opp til kote 600 og detvertteke ut vatn til kommunal vassforsyning på inntil 40l/s i perioden 1.oktobertil 30.april og inntil 70 l/s i perioden 1.mai til 30.september.
Simuleringane erbasert på forslaget om minstevassføring i konsesjonssøknaden med tillegg av500 l/si perioden 01. juni til 15. august:
Grindselvi:
• 164l/s i perioden 1.mai –30.september
• 82 l/s i perioden 1.oktober– 30.april Henjaelvi
• 254l/s i perioden 1.mai –31.mai og 16.august –30.september
• 254l/s + 500 l/s i perioden 1.juni – 15.august
• 127 l/s i perioden 1.oktober– 30.april
Førsituasjonen ermodellert utan reguleringseffekt avmagasinet i Store Trastadalsvatnet.
Systemskisse
Figur 1: Prinsippskisse simuleringsmodell
Figuren ovanfor viser prinsippskisse på korleis vassdraga er modellert for utbygginga av Leikanger kraftverk
Ved dagens inntak til kommunal vassforsyning, Henjaelvi kote 168 Føresetnader:
Viser til figur 1. Landbruksvatn (E) vert teke ut på kote 168 som er same stad som inntaket til dagens kommunale vassforsyning og det vert teke ut inntil 140 l/s i perioden 15.juni til 1.august.
Det er ikkje identifisert andre uttak av vatn.
Forklaring til tabellen/kurvene:
“Før utbygging, etter uttak av vatn til kommunal vassforsyning og landbruksvatn” er uregulert tilsig til
Førutbygging, etteruttak avvatn
(mill m³/år)
Etterutbygging og uttak avvatn
(mill m³/år)
Tørt år 75,1 24,7
Middels år 110,0 34,7
Vått år 177,2 54,9
Gjennomsnitt 114,3 36,7
Tabell 1: Resultat ved dagens inntak kommunal vassforsyning i Henjaelvi
Veddagensinntakkommunalvassforsyning,kote168 -Tørtår1996,førogetterutbygging
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
jan feb mar apr mai jun jul aug sep okt nov des
m
³/
s Førutbygging,etteruttakavvatntilkommunal
vassforsyningoglandbruksvatn Etterutbygging,etteruttakavvatntillandbruksvatn
Figur2: Tørt år1996, ved dagens inntak kommunal vassforsyning
Veddagensinntakkommunal vassforsyning,kote168 -Middelsår1987,førogetterutbygging
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
jan feb mar apr mai jun jul aug sep okt nov des
m
³/
s Førutbygging,etteruttakavvatntilkommunal
vassforsyning og landbruksvatn Etter utbygging,etteruttakavvatntillandbruksvatn
Figur3: Middelsår1987, ved dagens inntak kommunal vassforsyning
Veddagens inntakkommunal vassforsyning,kote 168 - Våttår1990,førog etterutbygging
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
jan feb mar apr mai jun jul aug sep okt nov des
m
³/
s Førutbygging, etteruttakavvatn til kommunal
vassforsyning og landbruksvatn Etterutbygging,etteruttakavvatn til landbruksvatn
Figur 4: Vått år 1990, ved dagens inntak kommunal vassforsyning
Ved inntak til settefiskanlegget Føresetnader:
Det er føresett at uttaket til settefiskanlegget maksimalt kan vere som gitt i tabellen under.
Periode
Forbruk settefiskanlegg (l/s)
Mai 178
Juni 136
Juli 257
August 260
September 271
Oktober 183
November 224
Desember 197
Januar 182
Februar 193
Mars 166
April 164
SUM 6,35 mill m³/år
Tabell 2: Maksimalt forbruk settefiskanlegg Forklaring til tabellen/kurvene:
“Før utbygging - etter uttak av vatn” er uregulert tilsig til inntaket på kote 90 der det er trekt frå summen av kommunal vassforsyning (A) og landbruksvatning (E) ved kote 168 og det er trekt frå forbruk til settefiskanlegget (F). I grafane er dette vist med blå kurve. I denne før situasjonen er det ikkje modellert tapping frå Store Trastadalsvatnet
“Etter utbygging og uttak av vatn” er kommunal vassforsyning (A) trekt frå ved kote 600 og etter situasjonen ved kote 90 består såleis av forbitapping til minstevassføring(B) i Henjaelvi, lokaltilisiget mellom inntaka til kraftverket på kote 600 og inntaket til vassforsyning ved kote 168 (D) der det er trekt frå volum til landbruksvatning(E), lokaltilsiget mellom kote 168 og kote 90 (G) og der det er trekt frå forbruket til settefiskanlegget (F). Dette er vist med raud kurve i grafane.
Før utbygging, etter uttak av
vatn (mill m³/år)
Etter utbygging og uttak av vatn
(mill m³/år)
Tørt år 70,3 19,46
Middels år 104,1 28,7
Vått år 171,6 49,3
Gjennomsnitt 108,5 31,0
Tabell 3: Resultat ved inntak settefiskanlegg
Ved inntaksettefiskanlegg, kote 90 Tørtår 1996, før og etter utbygging
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
jan feb mar apr mai jun jul aug sep okt nov des
m
³/
s Før utbygging etter uttak settefisk
Etter utbygging etter uttak settefisk
Figur 5: Tørt år 1996, ved inntak settefiskanlegg
Ved inntaksettefiskanlegg, kote 90 Middels år1987, før og etter utbygging
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
jan feb mar apr mai jun jul aug sep okt nov des
m
³/
s Før utbygging etter uttak settefisk
Etter utbygging etter uttak settefisk
Figur 6: Middels år 1987, ved inntak settefiskanlegg
Vedinntak settefiskanlegg,kote90 Våttår1990,før ogetterutbygging
0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
jan feb mar apr mai jun jul aug sep okt nov des
m
³/
s Førutbyggingetteruttaksettefisk
Etter utbyggingetteruttaksettefisk
Figur 7: Vått år 1990, ved inntak settefiskanlegg
