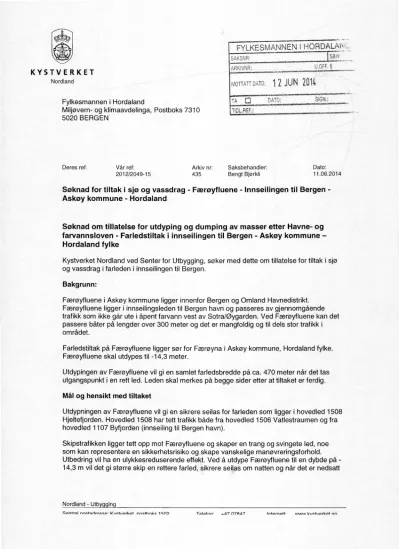

FYLKESMANNEN I HORDALX,H.

SAKSNR:SBH

ARKIVNR:U.OFF. §

MOTTATT DATO:

1 2 JUN 2014

KYSTVERKET

Nordland

Fylkesmannen i Hordaland ^{TA DATO: SIGN.;}

Miljøvern- og klimaavdelinga, Postboks 7310 TIDLREF.;

5020 BERGEN

Deres ref: Vår ref: Arkiv nr: Saksbehandler: Dato:

2012/2049-15 435 Bengt Bjø rkli 11.06.2014

Søknad for tiltak i sjø og vassdrag - Færøyfluene - Innseilingen til Bergen - Askøy kommune - Hordaland

Søknad om tillatelse for utdyping og dumping av masser etter Havne- og farvannsloven - Farledstiltak i innseilingen til Bergen - Askøy kommune — Hordaland fylke

Kystverket Nordland ved Senter for Utbygging, søker med dette om tillatelse for tiltak i sjø og vassdrag i farleden i innseilingen til Bergen.

Bakgrunn:

Færøyfluene i Askøy kommune ligger innenfor Bergen og Omland Havnedistrikt.

Færøyfluene ligger i innseilingsleden til Bergen havn og passeres av gjennomgående trafikk som ikke går ute i åpent farvann vest av Sotra/Øygarden. Ved Færøyfluene kan det passere båter på lengder over 300 meter og det er mangfoldig og til dels stor trafikk i området.

Farledstiltak på Færøyfluene ligger sør for Færøyna i Askøy kommune, Hordaland fylke.

Færeyfluene skal utdypes til -14,3 meter.

Utdypingen av Færøyfluene vil gi en samlet farledsbredde på ca. 470 meter når det tas utgangspunkt i en rett led. Leden skal merkes på begge sider etter at tiltaket er ferdig.

Mål og hensikt med tiltaket

Utdypningen av Færøyfluene vil gi en sikrere seilas for farleden som ligger i hovedled 1508 Hjeltefjorden. Hovedled 1508 har tett trafikk både fra hovedled 1506 Vatlestraumen og fra hovedled 1107 Byfjorden (innseiling til Bergen havn).

Skipstrafikken ligger tett opp mot Færøyfluene og skaper en trang og svingete led, noe som kan representere en sikkerhetsrisiko og skape vanskelige manøvreringsforhold.

Utbedring vil ha en ulykkesreduserende effekt. Ved å utdype Færøyfluene til en dybde på - 14,3 m vil det gi større skip en rettere farled, sikrere seilas om natten og når det er nedsatt

Nordland - Utb in

Cnntral nnctarirnecn• Wychtarknt nncthnkc 1 (-19 Tnlofnn• sz1.7 (171:1/17 Intornott• Unn/1/1/ In/ctworknt nn

sikt på grunn av tåke. Tiltaket gir en rettere led og dermed økt sikkerhet i innseilingsleden til Bergen havn og er vurdert av loser til å være et prioritert tiltak.

Farledsbredden er satt til 470 meter. Mengden for tiltaket er ca 28 000 m3. Arealet er ca 16 000m2. Deponiet er litt sørøst for utdypningsområdet.

Grunnundersøkelser:

Dykkere har beskrevet at grunnene består av berg (vedlegg 2):

Færøyfluene (stor nabb):

"Stort sett fast fjell med partier med løsmasse. Løsmassen bestod av stein i varierende størrelse frå knyttnevestor til ca 1 xl meter. Innimellom sprekker var det et sandlag på inntil

10-15 cm. Ca 60-70% av nabben var dekket av løse steiner i varierende grad. Tareskog dekket hele nabben".

Færøyfluene (3 små nabber) og Lamholmflu

"Nabben var dekket av tare. Dykker rensket et område på ca 3x4 meter for betre å kunne vurdere forholdene. Nabben bestod stort sett av fast fjell med lite eller ingen løsmasser.

Nabben har en lett avrundet topp".

Område for deponering av masser:

Massene skal deponeres litt sørøst for Færøyfluene 800 - 1200 m unna utdypingsområdet. I dette området er det dybder på rundt 160 m.

Planlagt deponi

3D modell over undervannskjærene. Deponiet er planlagt på 80 - 100 meter dypt litt lengre sørøst.

Sikkerhetstiltak i anleggsperioden:

Kystverket vil utarbeide en SHA-plan (sikkerhet, helse og arbeidsmiljø) for prosjektet som entreprenør må innarbeide i sin plan for sikkerhet, helse og arbeidsmiljø. Følgende legges til grunn for å ivareta sikkerheten:

Midlertidig merking av anleggsområdet

Entreprenør skal ha AIS-utstyr på sprengningsrigg/graveutstyr/lekter/slepebåt etc.

Sjekke ut at det ikke drives med dykking i området

Ved sprengning, transport og dumpning av masser må båttrafikk i området varsles Gjeldende lover og regler for transport, lagring og bruk av sprengstoff skal følges

Prosjektet har forventet oppstart sommer 2014.

Med hilsen

Frøydis Rørtveit Avdelingssjef

Dokumentet er elektronisk godkjent

Bengt Bjørkli nioringeni

Vedlegg:

1 Søknadsskjema for tiltak i sjø og vassdrag - Færeyfluene - Innseilingen til Bergen - Askøy commune - Hordaland

2 Fiskeridirektoratet uttale - Innseilingen til Bergen - Askøy commune - Hordaland

3 Stiftelsen Bergens Sjøfartsmuseum - Marinarkeologiske registreringer - Innseilingen til Bergen - Askøy commune - Hordaland

4 Oversiktskart 1-50000 5 Detaljkart i 1-1000

6 Dykkerapport - Innseilingen til Bergen - Askøy commune - Hordaland

Side 3

Søknadsskjemaet består av fleire delar der de kan gje informasjon om følgjande:

Generell informasjon Andre samfunnsinteresser Mudring i sjø eller vassdrag Dumping i sjø eller vassdrag Utfylling i sjø eller vassdrag

Tildekking av forureina botn i sjø eller vassdrag Underskrift og vedleggsliste

Dersom søknaden gjeld fleire lokalitetar må den delen av skjemaet som tiltaket omfattar fyllast ut for kvar einskild lokalitet.

Lover og forskrifter

Forureiningslova, kapittel 3 Forureiningsforskrifta, kapittel 22 Forureiningsforskrifta kapittel 36 Forureiningsforskrifta kapittel 39

Rettleiarar frå Klima

^-

og forureiningsdirektoratet (Klif) TA-2960/2012 Veileder for håndtering av sedimenter

TA-2802/2011 Veileder for risikovurdering av forurensede sediment

TA-2229/2007 Veileder for klassifisering av miljøkvalitet i fjorder og kystfarvann TA-1468/1997 Klassifisering av miljøkvalitet i ferskvann

TA-2143/2005 Veiledende testprogram til bruk for tildekking av forurensede sedimenter Norsk standard

NS 9420 Retningslinjer for feltarbeid i forbindelse med miljøovervåking og —kartlegging NS-EN ISO 5667 Vannundersøkelse - Prøvetaking - Del 19: Veiledning i

sedimentprøvetaking i marine områder (ISO 5667-19:2004)

NS-EN ISO 16665 Vannundersøkelse - Retningslinjer for kvantitativ prøvetaking og prøvebehandling av marin bløtbunnsfauna (ISO 16665:2005)

2

Mif ømål som er sett for området:

Tiltaket skal ikkje forverre miljøet i tiltaksområdet. Tiltaket skal ikkje skade sårbar natur i området eller verka neaativt å den bioloaiske stoda i økos stemet.

1.5 Tiltaksmål

Tiltaksmåla skal gje ei konkret målsetting for ufføring av tiltaket og må vere i tråd med miljømål for området. Tiltaksmåla dannar grunnlag for kontroll med gjennomføring(sluttkontroll) av tiltaket.

Les meir om tiltaksmål i TA-2960/2012, kapittel 3 og vedlegg 11- Miljømål.

Tiltaksmål som er sett for arbeidet:

Tiltaket går ut på å sprenge ned to grunner til - 14,3 meter. Massane skal dumpast på djupt vatn søraust for utdjupingsområdet.

Det er ingen kjente ureiningskjelder i nærleiken. Hovudsakleg er det snakk om fjell med spreidd stein, grus og eit tynt lag med sand over deler av grunnene (reine masser).

Målsetjinga er å oppnå kort gjennomføringstid og god presisjon på dumpinga for å minimere påverknaden på omkringliggjande areal.

2. Andre

2.1 Plan for informasjon og medverking

Trong for ein slik plan avhenger av storleiken på tiltaket og potensielt konfliktnivå.

Meir informasjon finn de i vedlegg 111 i TA-2960/2012.

Har de utarbeida ein plan som involverer formelle partar og andre interessentar?

Ja Vedlegg nr. x Nei

2.2 Allmenne brukarinteresser

Dersom det er kjente allmenne brukarinteressar knytt til lokaliteten eller nærområda, korleis kan desse bli åverka av tiltaket?

Naturbase (Direktoratet for naturforvaltning) og arealdelen i kommuneplanen for Askøy har merka av området som "Friluftsområde i sjø og vassdrag" samt "Vannareal for allment friluftsliv".

Bergen og omland Friluftsråd forvaltar området på land . På Færøya er det tilrettelagt for småbåtar og det finnes turstig og badeplass på land.

Ein må rekna med noko støy under anleggsarbeidet. Informasjon om tiltaket vil bli gjeve naboar og andre brukarar av området i god tid før oppstart.

Etter at tiltaket er gjennomført kan ein også rekna med litt høgare bølgjer langs strandlinja som følgje av at fartø a kan å nærare Færø a.

2.3 Eigedomar som kan verte påverka

Ei ar Gnr./ bnr.

4

Merknadar

2.4 Planstatus

Tiltak i sjø må vere vurdert i høve til plan- og bygningslova og det kan være naudsynt med eiga handsaming etter denne lova.

Kommunal lanstatus til dei aktuelle lokalitetane:

I kommuneplanen si arealdel er området merka som "Friluftsområde i sjø og vassdrag" samt

"Vannareal for allment friluftsliv"

Har de innhenta uttale/vedtak frå kommunen?

JaVedlegg nr. Nei

2.5 Naturomsyn

Naturverdiar kan verte påverka av tiltaket.

Les meir om dette i TA-2960/2012, vedlegg 1V-Naturhensyn.

Eventuelle naturverdiar som er kn tt til lokaliteten eller nærområda som kan verte åverka:

Det ligg eit korallrev rundt 2 km nordvest for tiltaket. I Naturbase er dette naturmiljøet vurdert som svært viktig. På grunn av den såpass store avstanden frå anleggsstaden, er det lite sannsynleg at korallane vil bli negativt påverka av trykkbølgjene ved sprenging.

Dersom straumen er nordvestlig, vil små partiklar kunne bevege seg mot korallane. Dykkarrapporten viser jamvel at det er minimalt med sand og mindre partiklar i utdjupingsområdet. Det er lite

sannsynleg at tiltaket vil påverka korallrevet.

Ingen av dei 229 artane som er registrerte i området på Artskart, er opplista som trua eller sårbare.

Dei fleste artane er registrert som livskraftige.

Undersøking av dumpearealet (ved hjelp av ROV) vil bli ettersendt.

Det er ingen registrerte verneområde i nærleiken.

2.6 Fiskerinæring

Tiltak i sjø kan øydeleggje fiskeområder og gyte- og oppvekstområder for fisk.

Har de innhenta uttale frå Fiskeridirektoratet og lokalt fiskarlag?

Ja 2 Vedlegg nr. Nei

2.7 Kulturminne

Tiltak i sjø kan øydeleggje kulturminner.

Har de innhenta uttale frå Stiftelsen Bergens sjøfartsmuseum?

x Ja 3 Vedlegg nr. Nei

5

2.8 Hamner og farvatn

Tiltak som kan vere til hinder for eller hindra anna bruk eller ferdsel må også handsamast etter hamne- og farvasslova.

Kommunen er myndigheit innafor områda der kommunen har planmyndigheit etter plan- og bygningslova, dvs. I nautisk mil utanfor grunnlinja. Unntaket er hovud- og bi-leier som er fastsett i farleiforskrifta kor Kystverket er styresmakt.

Har de løy ve frå kommunal hamnemyndighet eller kystverkets re tonkontor?

Ja Vedlegg nr. Nei

* Søknad er sendt til Kystverket Vest.

2.9 Konstruksjonar på sjøbotn

Er det rør, kablar eller andre konstruksjonar på sjøbotnen i området?

Ja* Nei

*Utf llande o 1 snin ar om konstruks'onen (eks. lasserin o ei arforhold):

Det skal setjast opp 6 nye navigasjonsinnretningar som skal markera kantane på farleia. To stk navi as'onsinnretnin ar som i da står å Færø fluene skal fernast.

6

Ein vesentlig del av arbeidet vil vera sprenging.

3.6 Disponering av massane Reinsing/ handtering Deponering i sjøkanten Anna

Dumping/ deponering i sjø Deponering på land

Planla t dis onerin slø snin :

Askøy kommune har gjeve tilbakemelding på at dei ikkje har moglegheit til å ta imot massane i stranddeponi/til utfylt område.

Massane vil bli dumpa i sjø på djupt vatn i nærleiken av Færøyfluene. Massane består hovudsaklig av sprengstein og litt grus/stein og sand. I og med at massane hovudsaklig består av fast fjell

(sprengstein) og at det ikkje finnes noko kjente ureiningskjelder i nærleiken, vurderar vi massane som reine.

Massane vil søkk'e fort o ein ventar liten eller inaen artikkels reiin frå tiltaket.

Planla t trans ortmetode:

Entreprenørens val, men mest sannsynlig med lekter/slepebåt.

3.7 Strømtilhøva på lokaliteten Strøm- oa botntilhøva å lokaliteten:

Det er ikkje planlagt å setje ut straummålar ved tiltaket sidan risikoen for partikkelspreiing er vurdert som liten.

Utdrag frå Den norske los: "Strømmen i søndre del av Hjeltefjorden går som regen N-over, men kan unntaksvis under vedvarende sterk vind frå N gå den motsatte veien."

3.8 Kornfordelinga i sedimenta

Stein Grus Leire Silt Sk'elsand Anna

Vis fordeling av innhald (%) 3 2 95

Eventuelle kommentarar:

Dykkarrapport (vedlegg 1) skildra at det er mest fjell i sjøområdet:

"Færøyfluene (stor nabb):

Stort sett fast fjell med partier med løsmasse. Løsmassen bestod av stein i varierende størrelse fra knyttnevestor til ca lx1 meter. Innimellom sprekker var det et sandlag på inntil 10 — 15 cm. Ca. 60 — 70 % av nabben var dekket av løse steiner i varierende grad. Tareskog dekket hele nabben."

"Færøyfluene (3 små nabber) og Lamholmflu:

Nabben var dekket av tare. Dykker rensket område på ca. 3x4 meter for bedre å kunne vurdere forholdene. Nabben bestod stort sett av fast fjell med lite eller ingen løsmasse. Nabben har en lett

avrundet to ."

8

4.6 Strømtilhøva på lokaliteten Strøm- o botntilhøva å lokaliteten:

ROV — rapport vil bli ettersendt.

Det er gjeve fylgjande omtale om strømtilhøva i "Den norske los":

"Strømmen i søndre del av Hjeltefjorden går som regen N-over, men kan unntaksvis under vedvarende sterk vind frå N gå den motsatte veien."

4.7 Kjelder til forureining

Eksisterande og tidligare verksemd som kan føre til forureining i nærområdet til lokaliteten, for eksem el sli , kommunalt avlø , småbåthamn, industriverksemd:

Ingen eksisterande eller tidlegare verksemd i nærleiken. Hanøytangen (offshorebase) ligg ca 4 km nord for Færøyfluene og Horsøya (industrihavn) ligg godt skjerma 3 til 4 km i nordaustleg retning for Færø fluene.

4.8 Kornfordelinga i sedimenta

Stein Grus Leire Silt Sk'elsand Anna Vis fordeling av innhald (%)

Eventuelle kommentarar:

Sedimenttilhøva i dumpeområdet vil bli omtalt i ROV- rapporten som blir ettersendt.

4.9 Forureiningstilhøva på staden

Oppsummer miljøgranskinga med klassifisering av sedimenta i tilstandsklasser (I-V) relatert til dei ulike anal se aramentrane, 'f. TA- 2229/2007:

Ingen kjente forureiningskjelder.

4.10 Risikovurdering

Les om risikovurdering i TA-2960/20121, kapittel 2 — Forundersøkelser og risikovurdering.

Vurder risiko for forureinin eller anna ulem e for naturmil'øet:

Det er vurdert ingen risiko for forureining eller anna ulempe for naturmiljøet.

4.11 Avbøtande tiltak

Vurder tiltak som vil redusere risiko, både ved tiltaket, under transport og ved disponering.

Planla de tiltak for å hindre/redusere artikkels reiin :

Det er ikkje planlagt nokon krav til entreprenør, men eventuelle krav/vilkår i tillatelsen vil bli tatt med i konkurranse runnla et.

4.12 Eventuell overvaking og sluttkontroll

Krav til overvaking og sluttkontroll avheng av omfang av tiltaket. Informasjon finn de i kapittel 5- 7 i rettleiar TA-2960/2012.

11

Plan for overvaking vedlagt Ja Vedlegg nr. Nei*

Plan for sluttkontroll vedlagt Ja Vedlegg nr. Nei*

*Forklar kvifor de ikk'e har lan for overvakin o /eller sluttkontroll:

Sidan massane er vurdert til å vera reine, vil ein ikkje ha trong for overvaking og sluttkontroll.

12

Tibaksområder: Det i rodt skal ned til -14,3 meter. Deponeringsområde merket med svart firkant.

Færøyfluene slik dei ligg no:

Færøyfluene planlagt nedsprengt: Dei raude areala viser det som er grunnare enn — 14,3 meter (den grone flata).

14

Færøyfluene 2 Mengde: 1 983 m3 Areal: 1042 m2 Høgaste punkt -9,1 m

Færøyfluene 1 Mengde: 25 155 m3 Areal: 7 408 m2 Høgaste punkt -4,6 m

Deponeringsområde

3D modell som viser grunnene. Deponiet er planlagt på 80 — 100 meters djupt vatn lenger søraust for grunn.

r

15

FISKERIDIREKTORATET

Region Vest

Kystverket Saksbehandler: Britt Støylen

Postboks 1502 Telefon: 91838900

Seksjon: Region Vest forvaltningsseksjon

6025ÅLESUND Vår referanse: 11/15514-2-643

Deres referanse: 2011/2638-13 Vår dato: 15.11.2011 Deres dato: 28.10.2011 Att: Kirsten Sandvik

UTTALE - ASKØY KOMMUNE HORDALAND - DEPONI - FORPROSJEKT PÅ UTBEDRING AV FARLED - FÆRØYFLUENE

Viser

til Deres brev vedrørende ovennevnte sak.

Fiskeridirektoratet Region Vest har ingen registrert fiskeri- eller akvakulturaktivitet i det omsøkte området og har ingen merknader til søknaden.

Med hilse

ÔA p,

»d-i-- ktl,v

Ola

Midttun

seniorrådgiver

₄₍

Britt

Støylen konsulent

Postadresse: Postboks 185 Sentnim 5804 BERGEN BeeffIcsadresse: Gre 1 nr 60

Organisasjonsnc 971203420 6postadresse:[email protected] Intemen;WMN,fiskeridir .no

Telefon:03495 Telefaks:57850494

BERGENS SJØFARTSMUSEUM ²

Undersøkelsene

Undersøkelsene ble utført av Elling Utvik Wammer og Eirik Herdlevær Søyland ved Bergens Sjøfartsmuseum. Samt innleid dykker Kjetil Sundsdal. Eirik Herdlevær Søyland fungerte som feltleder og rapportansvarlig. Alle er sertifisert for vitenskapelig dykking (klasse 1/S). Det ble benyttet selvforsynt pusteutstyr (SCUBA) med kommunikasjon mellom dykker og dykkeleder.

Redningsdykker sto parat ved dykk. Under dykkingen ble det, i tillegg til visuell registrering, sondet ned i sjøbunnen for eventuelt å avdekke strukturer som ikke var synlige på

bunnoverflaten. Bilder av planområdet ligger i saksmappe på Bergens Sjøfartsmuseum.

Resultat

Figur 2 Stake på Østre flu. Foto: Elling Utvik Wammer, BSJ 2011.

Sjøområdet ble visuelt registrert, samtidig som det ble sondet ned i sjøbunnen etter større gjenstander som ikke var synlige for dykkeren. Området er preget av sterk strøm, noe som til tider gjorde dykking vanskelig. Det ble prioritert å dykke ved sandlommer på sjøbunnen siden det her vil være større potensial for at gjenstander har blitt liggende. Under dykkingen ble det ikke påvist marine kulturminner eller rester etter skipsvrak. På grunn av den sterke strømmen i området vil det være stor sannsynlighet for at eventuelle skipsdeler har drevet ut på dypere vann.

Konklusjon

Under de marinarkeologiske undersøkelsene ved Færøyfluene i Askøy kommune ble det ikke gjort funn av kulturminner. Det er således ingenting i veien for Kystverkets planer om å sprenge ned til kote -14,3 m ved Sjøkartnull.

Bergen, 09.11. 2011 Eirik Søyland

Vedlegg:

1) Fotoliste

2

STIFTELSEN BERGENS SJØFARTSMUSEUM

Hordaland fylkeskommune Kulturminnevem og museum Postboks 7900

5020 BERGEN

Dykkar ref. Askøy k., Kystverket Vest -

Færeryfluene Vår ref. 11/0627/729 MBergen, 09.1 I. 2011

Vedr. Utdjuping Færøyfluene, Askøy kommune. Hordaland Fylke.

Me viser til tidlegare korrespondanse i saka. Museet kravde marinarkeologisk registrering etter Lov av 9. juni 1978 nr. 50 om kulturminne, §§ 9 og 14, i brev til Hordaland fylkeskommune dagsett 29.06. 2011.

Bergens Sjøfartsmuseum gjennomførte i perioden 31.10.-02.11. 2011 ei marinarkeologisk registrering i tiltaksområdet. Rapport frå feltarbeidet ligg ved dette brevet.

Konldusjonen frå undersøkingane er at det ikkje vart gjort funn som omfattast av Lov av 9. juni 1978 nr. 50 om kulturminne, §§ 9 og 14. Det vil såleis ikkje være noko i vegen for sprenging ned til kote -14,3m i sjøområda ved Færøyfluene.

Museet har ingen merknader til tiltaket.

Det er mogleg at det ligg kulturminne i det aktuelle området. Me gjer derfor merksam på at tiltakshavaren pliktar å gje melding til museet dersom ein under arbeid i sjøområda finn skipsvrak, keramikk eller andre marine kulturminne. Dersom kulturminne på sjøbotnen kan bli råka av tiltaket, må arbeidet under vatn straks stoppast. Verksemda må i så fall ikkje takast opp att før museet har undersøkt og eventuelt frigjeve området. Eventuelle brot på desse vilkåra vil være i strid med føresegnene i Lov av 9. juni 1978 nr. 50 om kulturminne.

Med vennlig helsing

for STIFTELSEN BERGENS SJØFARTSMUSEUM

Eirik Søyland

Saksbehandlar Marinarkeologi Direkte telefon: 55549604

E-postadresse: [email protected]

Vedlegg: Rapport frå undersokingar, dagsett 09.11. 2011.

PostadresseKontoradresseBankgiro

Postboks 7800Haakon Sheteligs plass 151602 40 76168

5020 Bergen5007 Bergen

E-post:Telefon: 55 54 96 00

ber ens.s-ofartsmuseum bs..uib.n

Telefaks: 55 54 96 10 Hjemmeside:

www.bsj.uib.no

Org.nr.

980 769 798 MVA

BERGENS SJØFARTSMUSEUM

Kopi: Kystverket Vest, att: Kirsten Sandvik (sendt: [email protected])

evi a s e-

--:-...._'_ , t

55 . .Langoyna • ₁

•

t , N'Våtnet

. • ,,.."- ss

-..1•Akøy "

, Vika`vagen ..- . • > " . .* DIvanger" .` •

."' • Stora Boroyna .

74 • • it •

Misje

.

'Askøyna

Turoyna " " ,../. _{55 .} Brei'dvik . .

. .."' . • "., . • . • f.,- iso

Kolavåg Ramnaliger •

• Hanoyna ' • ^• . ,

•

-. . .

-.

\f\ossen . .. .

Fraugb

-,,

i ••

Bergi" n ^• ,..

Travprk \ ₃₄₆

I, 1

‘4. j Hannis-

' Breistein \ ‘ , \

\ •- , ‘ j!.166 dalen .

934 ' - , \ . ` --,

t,,o - •ASkeland t

i \ i

.'% ..\ .

yotio \Rodland Å

.

fr iii

. i 572 -;

• -464 VetenHylkje

•

•

_

•

etatikå Mjolkerakn "

oreToppe •ftsane• •

rulset

U3.etas - n N bor

Haugland '

.\

^Tertnes

k

'ss . 1 ' • ., • A4veitFlaktveit •

RklmsOyna - Tveitevåg ‘

Erdal . % skogen

61 .1 . • - 1-.1:auo1,3nd.so•ien Lavik ' ' •

4 . -

Å ^'435 _{! • .} d'aUpås

' Landr6 VindneS 1' .

1, ^{• .}

..•.1 t t. 't , • •

---•• -Selvik ‘ 1 \ e

Angeltveit " Hetlevik . 3.11Vik

•

^{r I k}

1 % Eidsvåg% . i \ % Haugland k^{'1 •} _{. • \}

, • . •

. • ROtOynå . • • 1 "

238 Games\

"

... r •,,,j..,

Haus

% -c.:: ' ... 3c.:irdalsvatnet i -1.‘ 1

Angeltveit- • • ,-.. .. f

Bi'skopshavn. . . 9 t .

o.

sjcen ' ^{9 • • .}Kleppe

, •Ågotnes

- Geitung Flor :,)

71 • * Jordai\% "arnime • '' ... •,

\Kårtyeit. •

• Oese StrUss- '

N. • ' ›..

't

i'''

t •

i Tunets!

`gergen' . •

hamn .

.1.ndr Arna . ?:

'.Fj11 .-

- -

165. „ 63

S, andv.ii,icen .;-568."4,- .., 647. • ... -t• —

.-- K,/itti Kleppestio

(.

. -. . .... ‘

Eide • Spield• ' Knapp-

.

\ -A. s.16ybrua--- : • , .." ...% ,

bYroyna • ^{69- ,} skog • 'Vågo MarikoveAnsk:y

. ....-- 1 . 'gronetua,•J'' •

,

: Takkva ../

i •

.Bergenhus ‘...^- - Indre

133 • • 125 ‘ •-....--. % Gavdal Nordne 1Fløy-'

• KnarNikar.: GåelVik

kj kkel- 3,, F.todland,4i i ⁶⁰⁹

>

. yik

f.jellet-lr,,

"... i • 1

Foldnes '

•

Lakse- ,,' f • , • N

- tr... ,.. j. ••• , t•Eorgo ' .

» • 3561 •••• I •

. • Algroyna" . ' Sekkingstad • ' litlesotra l

, lcddefjord ,Lyngl;f:124-7(-

Ber.„-gtn : k- ^{- -} _{. •} ^.

Algroyha • • . # .

78 , Skålvik 1 ' Kolltveit Straume i 1 •

N .7 s• . 1

Lono Hetl>ik %._ '1!%ov-

% % i

I ^• stakkenl,

• . ₂₂₁

45 *

164. 1

t • Brr- 1Hålcons- , i Fylling i-"b'.:,

—1••

. • .i,t, ./olme, n i • ‘„ . Minde

Lokoyna •. Fjell Egrbesv.ik.4 `-. tithelia / •••

. . N.... -...L

Sæ6 alen / •-,.•

. • •

- • -, /: F.j6Sanger

Møvik Ulveset /-• .) ,

. . 1-.: • * .

Hilleren .1 4

. . • • t

99 1 - Haakons-

. • • .Å92 ,

.

vern akenes

••

...., " •

•

Sotra . -

Grinistadfjorden

\

SY-Itoyna

•

Hissoyna . * •

•

Nes,•

Liatårnet

•

Skjold • . - • 1, r

.. 3o, . o

•

* ,5458ljelltyfeit ..,1^i',r

Vall 'ci, Or're337 Hedno , 4 , ,

7 - ' : ? ! Sanalven . • ,4 ,3-'4'

øvre ift„rp . I ....• ,/ i

•

• Titlest d

i ^• ..,/, _Almland , Hatfaindi - )

.. .

•••••, 'Kaiand„.

.,Kalands- l ,.; if Ni .

° vatnet • • i,.3§5. ^•'

Fana. . l';•

- •

• • ii5a Qc1seklet

-1 .

•

. /

" . #

•

- - . .

•

SollSvika " ' \ ' . .

b

•

•

Ytr ,

Arn&'

\.

j, •

719.

••• -

•••-••••

:•••••4* 87.

•

Selsto

•

/i .

i Kallestad

\. .95 _{. .} I\

. • .

\ Trengereid .

\ -

... • Si.cge

'k. ---

.. ''

klami-nars: . ....78 land .

70 •

Eide

66

•

_.1.,

) ,, 7 •J

. i ( ¹⁵³

•

. 1 . i i

-NDala•103, ^•Tellnes _. .__-.' '

. . / Bergen lufthavn

\ 1 .no. „.,,,,.\\:- . '2..32 k,

Tyssoyna s`/

‘ I-

I

+. .

• . Flesland

*Haganes.

yna.

Ekra L1

/ •

Skaga \ '., .Raung- Storsangqlt

. . 1

SkOgSVågerl. 'f.)0,rden- 1-1„jellb

\ . ,179

• • --.../..-

Do'rnmed.il ', _55,

1 Leroyna . •

,11. . Stråume

Bjoriryna/Grimstad

• yre

• ^{• •} Birkeland

er-

lén •

.SX n ihi.rdnes •

•

Fanahammar

•

Ne.rdås- .••••••, vatnet

•

renda Nesttun

3 •

•

. •

:

r ,

i ,-..../

/ Grinle- 683 r' - - /

,rnidhordlah

, ., -

attland - , .

Vatnet. 4

•HellIal; ^{411i /1/} Liyarden Bontveit

v , i r • ,

' i 1

, / ,1, i y•.

. •

53

- , , , * ;

3 1 r / Ik''

t -... . .

1 ., , .

Nedre' i, r '6otve 'iil ' '.''' Totland ., -/ "

,,Samdal i

. •_,.. FiPl : I / ve

769 . / 1 ',.-I

1

, 673

UIriken , 1-•

Landås :

1.••., • 4,Aaukeland (.;?•Y'

•• . Espeland4

,•=, • tono

rrdre•

Blomdalen .-Haiikelandsvatn.-ef',

, /aoh Unneland

ø

^v

486

.dålen i'yrkjevik

•

Ask

• •

•

Målestokk: 1:50 000

Målestokk: 1:1 000

IMCDIVINffi

UNDERWATER INSPECTION, MANTENANCE AND CONSRUCTION

DYKKERAPPORT

Ordrenummer: 160

Oppdragsgiver: Kystverket

Objekt: Færøyfluene

Dato: 28.06.11

Sted: Askøy

Mannskap:

Dykkeleder: Liseth

Dykker: Lilletvedt

Reservedykker: Haugland

Assistent: Hærum

Dykkemetode:

Overflateforsynt utstyr fl Selvforsynt utstyr/SCUBA

Type jobb:

Inspeksjon fl Reparasjon/vedlikehold/anlegg etc.

Dykkestasjon:

fl

Container ElLastebil [Z] Båt

Dokumentasjon:

Ej

Foto Video Lydkommentar Rapport

1

IMCELDIVING's'

UNDERWATER INSPECTION, MAINTENANCE AND CONSTRUCTION

Oppdrag:

Visuell inspeksjon av Færøyfluene og Lamholmen, med tanke på bunnforhold.

Utførelse/resultat:

Alle dykk ble utført av samme dykker.

Dykkebåt inspector ble benyttet. Der det var mulig å fortøye båten til en stake, ble dette gjort.

Der det ikke var mulig kjørte vi båten motstrøms og lot dykker henge etter dykkeslangen bak båten. Dette er kjent prosedyre for dykkelaget, men av sikkerhetsmessige årsaker ble

dykkelaget forsterket til flre mann mot normalt tre.

Grunnet vanskeligheter med å lese utifra kart hvor de forskjellige grunnene var, ble dykkene gjennomført i følgende rekkefølge: -største nabb av Færøyfluene, -nabb ved stake "01", -tre små nabber av Færøyfluene og til slutt Lamholmflui. Alle dykkene ble

Videosekvensene er i samme rekkefølge som nevnt over.

Følgende er å bemerke:

Flo var kl 0930 med +115cm.

FÆRØYFLUENE (stor nabb):

Pos: N60, 24.142 005, 07.600

Inspeksjon utført kl 10:40. Dybde målt på høyeste punkt var ca -5 meter (ca -3,9 LAT) Stort sett fast fjell med partier med løsmasse. Løsmassen bestod av stein i varierende størrelse fra knyttnevestor til ca lx1 meter. Innimellom sprekker var det et sandlag på inntil 10-15 cm.

Ca 60-70% av nabben var dekket av løse steiner i varierende grad.

Tareskog dekket hele nabben.

2

IMCD1VINffi

UNDERWATER INSPECTION, MAINTENANCE AND CONSTRUCTION

STAKE "01".

Utført ca kl 11:00.

Ettersom det var en liten markering på ett av kartene ble det gjennomført et dykk ved denne staken.

Dykker fulgte ett av bena på staken ned til ca -10 meter og så en nabb i sydlig retning. Dykker svømte så bort til denne nabben for å se nærmere på denne. Avstand fra stake "01" til nabb var ca 40 meter.

Nabben var ca 20 m2 og bestod stort sett av fast fjell med noe løsmasser av løse steiner.

Tareskog over hele.

Dybde målt med håndholdt dybdemåler var -12,2m. Justert opp imot tidevannstabell tilsvarer dette ca -11,3 meter LAT.

Pos: N60, 24.185 005, 07.246

FÆRØYFLUENE (3 små nabber):

Utført ca kl 11:20 Pos#1: N60, 24.156

005, 07.560 Pos#2: N60, 24.157 005, 07.575 Pos#3: N60, 24.157 005, 07.645

De tre små nabbene var i størrelse ca 10-12 m2 og bestod stort sett av fast fjell med lite løsmasser. Alle var dekket av tare.

Dybde på høyeste punkt på alle nabbene ble målt til ca -9 meter.

3

IMCODIVING1

UNDERWATER INSPECT1ON, MAINTENANCE AND CONSTRUCTION

LAMHOLMFLUI:

Utført ca kl 11:50 Pos: N60, 24.148

005, 08.003

Dykker forlot overflaten rett ved grønn markeringsstake. Rett under denne lå det en nabb med dybde målt til ca -5,7 meter.

Nabben var dekket av tare. Dykker rensket et område på ca 3x4 meter for bedre å kunne vurdere forholdene. Nabben bestod stort sett av fast fiell med lite eller ingen løsmasser.

Nabben har en lett avrundet topp. Dersom det kreves 3x3 meter med jevn flate, må toppen i så tilfelle sprenges av. Inntil en meter av toppen kan være nødvendig å sprenge vekk.

Dykkingen ble avsluttet kl 12:15.

Tilleggsbemerkninger:

Vedlagt følger en del kart etter oppmåling med multistråle.

DVD følger også vedlagt.

IMC DIVING, 29.06.11

kenneth Liseth _ Rapportskriver

4

ro„

6702750

Færø u 1/2000 UTM32N LAT

6702700

6702650

6702600

6702550

6702500

.5d7,19 (2

6702450

6702400

6702350

286200 286250 286300 286350 286400 286450 286500 286550 286600 286650 286700 286750 286800
