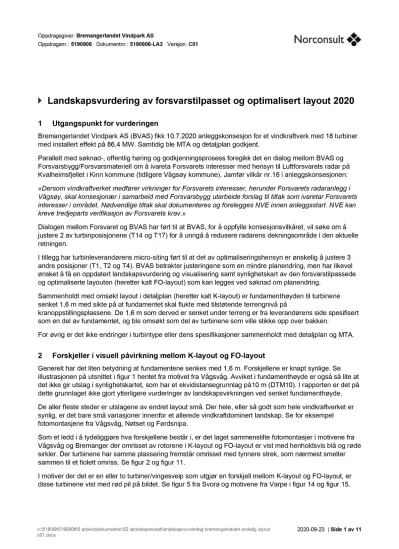

Landskapsvurdering av forsvarstilpasset og optimalisert layout 2020

(1)

Oppdragsgiver: Bremangerlandet Vindpark AS

Oppdragsnr.: 5190906 Dokumentnr.: 5190906-LA3 Versjon: C01

Landskapsvurdering av forsvarstilpasset og optimalisert layout 2020

1 Utgangspunkt for vurderingen

Bremangerlandet Vindpark AS (BVAS) fikk 10.7.2020 anleggskonsesjon for et vindkraftverk med 18 turbiner med installert effekt på 86,4 MW. Samtidig ble MTA og detaljplan godkjent.

Parallelt med søknad-, offentlig høring og godkjenningsprosess foregikk det en dialog mellom BVAS og Forsvarsbygg/Forsvarsmateriell om å ivareta Forsvarets interesser med hensyn til Luftforsvarets radar på Kvalheimsfjellet i Kinn kommune (tidligere Vågsøy kommune). Jamfør vilkår nr.16 i anleggskonsesjonen:

«Dersom vindkraftverket medfører virkninger for Forsvarets interesser, herunder Forsvarets radaranlegg i Vågsøy, skal konsesjonær i samarbeid med Forsvarsbygg utarbeide forslag til tiltak som ivaretar Forsvarets interesser i området. Nødvendige tiltak skal dokumenteres og forelegges NVE innen anleggsstart. NVE kan kreve tredjeparts verifikasjon av Forsvarets krav.»

Dialogen mellom Forsvaret og BVAS har ført til at BVAS, for å oppfylle konsesjonsvilkåret, vil søke om å justere 2 av turbinposisjonene (T14 og T17) for å unngå å redusere radarens dekningsområde i den aktuelle retningen.

I tillegg har turbinleverandørens micro-siting ført til at det av optimaliseringshensyn er ønskelig å justere 3 andre posisjoner (T1, T2 og T4). BVAS betrakter justeringene som en mindre planendring, men har likevel ønsket å få en oppdatert landskapsvurdering og visualisering samt synlighetskart av den forsvarstilpassede og optimaliserte layouten (heretter kalt FO-layout) som kan legges ved søknad om planendring.

Sammenholdt med omsøkt layout i detaljplan (heretter kalt K-layout) er fundamenthøyden til turbinene senket 1,6 m med sikte på at fundamentet skal flukte med tilstøtende terrengnivå på

kranoppstillingsplassene. De 1,6 m som derved er senket under terreng er fra leverandørens side spesifisert som en del av fundamentet, og ble omsøkt som del av turbinene som ville stikke opp over bakken.

For øvrig er det ikke endringer i turbintype eller dens spesifikasjoner sammenholdt med detaljplan og MTA.

2 Forskjeller i visuell påvirkning mellom K-layout og FO-layout

Generelt har det liten betydning at fundamentene senkes med 1,6 m. Forskjellene er knapt synlige. Se illustrasjonen på utsnittet i figur 1 hentet fra motivet fra Vågsvåg. Avviket i fundamenthøyde er også så lite at det ikke gir utslag i synlighetskartet, som har et ekvidistansegrunnlag på10 m (DTM10). I rapporten er det på dette grunnlaget ikke gjort ytterligere vurderinger av landskapsvirkningen ved senket fundamenthøyde.

De aller fleste steder er utslagene av endret layout små. Der hele, eller så godt som hele vindkraftverket er synlig, er det bare små variasjoner innenfor et allerede vindkraftdominert landskap. Se for eksempel fotomontasjene fra Vågsvåg, Nøtset og Førdsnipa.

Som et ledd i å tydeliggjøre hva forskjellene består i, er det laget sammenstilte fotomontasjer i motivene fra Vågsvåg og Bremanger der omrisset av rotorene i K-layout og FO-layout er vist med henholdsvis blå og røde sirkler. Der turbinene har samme plassering fremstår omrisset med tynnere strek, som nærmest smelter sammen til et fiolett omriss. Se figur 2 og figur 11.

I motiver der det er en eller to turbiner/vingesveip som utgjør en forskjell mellom K-layout og FO-layout, er disse turbinene vist med rød pil på bildet. Se figur 5 fra Svora og motivene fra Varpe i figur 14 og figur 15.

(2)

Oppdragsgiver: Bremangerlandet Vindpark AS

Oppdragsnr.: 5190906 Dokumentnr.: 5190906-LA3 Versjon: C01

Figur 1: Utslaget av ulik fundamenthøyde mellom K-layout (blå sirkel) og FO-layout (rød sirkel).

Figur 2: Bildet viser avvikene mellom K-layout og FO-layout. Blå sirkler er turbiner fra K-layout, mens røde sirkler er omriss av turbiner i FO-layout. De turbinene som har tynnere omriss har samme plassering i begge layouter.

(3)

Figur 3: K-layout sett fra Vågsvåg.

Figur 4: FO-layout sett fra Vågsvåg.

(4)

Figur 5: K-layout sett fra Svora. På den posisjonen som er vist med rød pil er det bare i denne layouten det er noen synlig turbin her (turbin T02). I FO-layout er denne turbinen trukket lengre mot sør (turbin T2).

Figur 6: FO-layout sett fra Svora.

(5)

Figur 7: K-layout sett fra Nøtset

Figur 8: FO-layout sett fra Nøtset

(6)

Figur 9: K-layout sett fra Bremanger.

Figur 10: FO-layout sett fra Bremanger.

(7)

Figur 11: Sammenligning mellom K-layout og FO-layout. Blå sirkler er turbinplasseringer i K-layout, og røde sirkler er plasseringer i FO-layout. De to andre turbinpunktene som er synlige i form av vingesveip og som er felles for begge layouter. er vist med tynn fiolett strek.

Sett fra de foregående standpunktene er forskjellene i netto endring fra K-layout til FO-layout ubetydelige.

Fra nordsiden vil eksempelvis vil det nordligste vingesveipet i Bremangerlandet vindkraftverk sett fra Vågsvåg bli mindre i den nye layouten, og fra Svora på østsiden vil det bli én turbin færre som blir synlig.

Fra sørvestsiden vil det bli like mange synlige turbiner og vingesveip i begge layouter sett fra Nøtset, og med et uendret synsinntrykk.

Fra Bremanger vil flyttingene av turbin 14 og 17 gi noe endret plassering i synsfeltet, men nettovirkningene blir nesten de samme.

(8)

Figur 12: Utsnitt av Bremangerlandet vindkraftverk sett fra Førdsnipa i K-layout.

Figur 13: Utsnitt av Bremangerlandet vindkraftverk sett fra Førdsnipa i FO-layout.

Heller ikke fra Førdsnipa i sør blir endringene særlig store. Som i K-layouten er det 17 synlige turbiner i FO- layout, og i samme synssektor. Den mest synlige endringen er at turbin 14 står rundt 200 meter nærmere enn tidligere, og er nå anleggets nærmeste turbin sett fra Førdsnipa (60 m nærmere enn tidligere turbin T1, som var nærmeste turbin i K-layout), og mer frempå platåkanten mot Dalevatnet. Se figur 12 og figur 13.

De største endringene i visuell påvirkning fra FO-layout blir på den østligste delen av bebyggelsen på Varpe på nordsiden av Dalevatnet. Turbin 1 og turbin 14 var tidligere trukket langt nok tilbake til at de ikke var synlige fra dette området, men de nye plasseringene gir synlige vingesveip henholdsvis i nordøst og i nordvest. Se figur 14 og figur 15.

(9)

Figur 14: FO-layout sett fra Varpe mot nordøst. Den røde pilen viser hvor turbin T1 i ny plassering gir et vingesveip.

Figur 15: FO-layout sett fra Varpe mot nordvest. Den røde pilen viser hvor turbin T14 i ny plassering gir et vingesveip.

(10)

Figur 16: Endringer i synlighet. Områder der det tidligere ikke var synlige turbiner i K-layout, men der det nå blir synlige turbiner i FO-layout er vist med gult.

I figur 16 viser synlighetskartet med gult de områdene der det nå blir synlige turbiner i FO-layout, mens ingen turbiner var synlige der i K-layout. Et tilsvarende kart som viser motsatt effekt (altså områder der det tidligere var synlige turbiner, men nå ikke lenger er synlige turbiner) er også utarbeidet, men dette området - en begrenset og ubebodd sektor ved Frøysjøen i fjellsiden rett nord for Hennøy vindkraftverk - er så fjernt og så lite i utstrekning at det ikke er vurdert som interessant å gjengi i denne rapporten.

3 Oppsummering

Forskjellene mellom tidligere konsesjonsgitt layout (K-layout) og ny forsvarstilpasset og optimalisert layout (FO-layout) er små. Senket fundamenthøyde gir ikke merkbare utslag i synlighet fra avstand, men vil gi bedre terrengtilpasning på den enkelte kranoppstillingsplassen.

Sett fra de aller fleste steder rundt Bremangerlandet vindkraftverk vil endringene knapt bli merkbare. Stort sett er det samme antall turbiner og vingesveip som blir synlige, og på samme avstander og i samme utsynssektor. I noen få områder i øst blir det stedvis én turbin færre som blir synlig, men det gir lite utslag i totalinntrykket. Det eneste området med bebyggelse som får økt visuell påvirkning i FO-layout er i praksis den østligste delen av bebyggelsen ved Varpe på nordsiden av Dalevatnet. Det er justerte plasseringer av turbin 1 og turbin 14 som forårsaker dette.

Eventuelle endringer i plassering og omfang av hinderlys fra K-layout til FO-layout fremkommer ikke av underlaget, og er dermed heller ikke vurdert.
